偏钨酸铵晶体的制备方法有哪些？
偏钨酸铵晶体的制备方法有多种，常见的制备方法有以下几种。

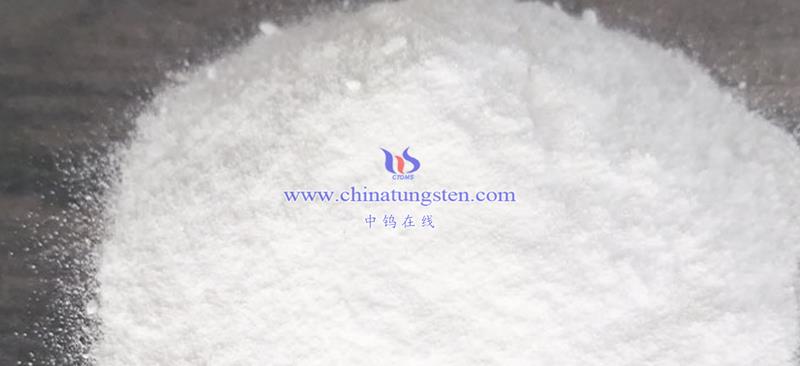

偏钨酸铵晶体的制备热分解法
热分解法原理
通过加热热离解仲钨酸铵（APT），使其失去部分铵和结晶水，转化为易溶于水的偏钨酸铵，再经蒸发结晶得到偏钨酸铵晶体。
热分解法步骤
将仲钨酸铵（APT）和少量柠檬酸催化剂充分混合后，放入远红外回转炉中。
控制热分解温度在200～280℃，分解时间约为1小时。
除去产生的氨和水，仲钨酸铵的失重率为5%～6%。
热分解后的产物立即成浆，补加适量氨水，调整pH值在3～4。
在90℃下煮解浆液，经蒸发浓缩到偏钨酸铵含量为50%时，可作液体产品出售；当蒸发浓缩到原体积20%时，进行结晶、过滤分离、造粒即可得到偏钨酸铵晶体。

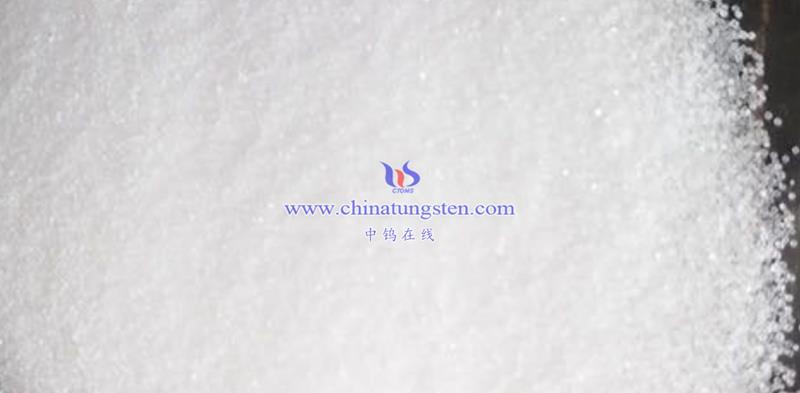

偏钨酸铵晶体的制备中和法
中和法原理
以仲偏钨酸铵和硝酸为原料，通过中和反应制备偏钨酸铵。
中和法步骤
将仲偏钨酸铵加入去离子水和柠檬酸铵配成含WO₃ 12%～30%浓度的料浆。
按仲钨酸铵：硝酸=1：20的比例，加入3%～5%的稀硝酸到仲钨酸铵料浆中。
控制固液比1：(3～4)，pH值在2～4范围内，加热溶解。
使溶液相对密度达1.18～1.20，加热至80～90℃，恒温恒体积控制pH值，搅拌反应4小时。
陈化数小时后，清液浓缩至WO3含量在50%左右，过滤除去不溶物。
清液继续浓缩、冷却结晶、在80℃干燥制得偏钨酸铵晶体。

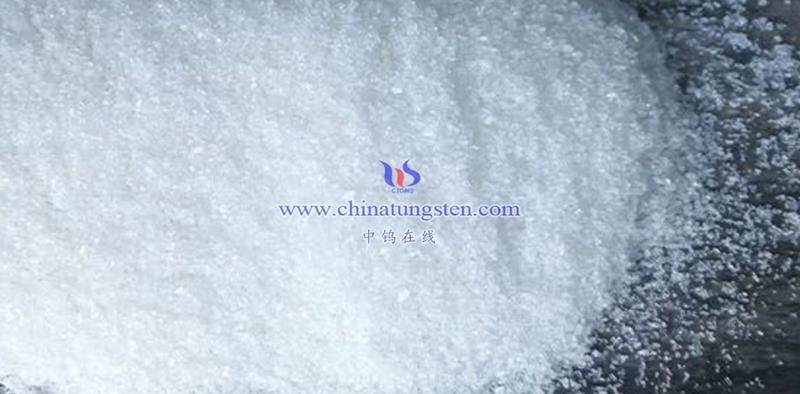

偏钨酸铵晶体的制备钨酸法
钨酸法原理
利用钨酸与氨水反应，通过调整pH值和加热浓缩制备偏钨酸铵。
钨酸法步骤
将钨酸用氨水溶解，加入煮沸的去离子水中。
在搅拌下加热逐氨，使pH值达到8。
在溶液沸腾情况下加入醋酸，然后用稀硝酸调整pH值至2～4。
继续加热浓缩至相对密度为1.5～2时，停止加热。
冷却过滤后，滤液加乙醇充分搅拌，沉降后过滤。
晶体在80℃烘干、粉碎即得偏钨酸铵产品。

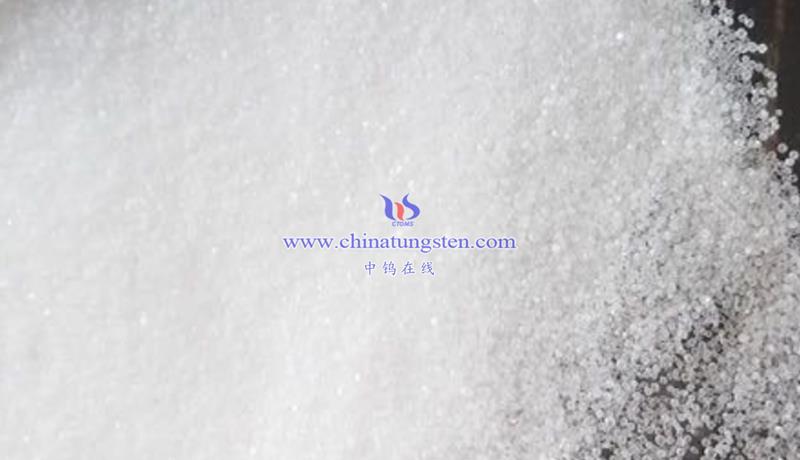

偏钨酸铵晶体的制备溶剂萃取或离子交换法
溶剂萃取或离子交换法原理
以钨酸铵溶液或钨酸钠溶液为原料，通过溶剂萃取或离子交换法先制得偏钨酸铵溶液，再经蒸发结晶得到偏钨酸铵晶体。由于这种方法的具体步骤可能因原料和工艺条件的不同而有所差异。

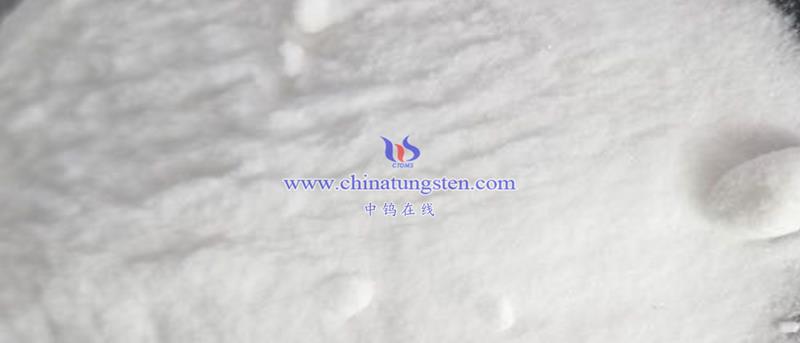

偏钨酸铵晶体的制备溶剂萃取法
溶剂萃取法步骤
准备有机相
将钨酸铵溶液与有机萃取剂（如磷酸二（2-乙基己基）酯（D₂EHPA）或磷酸三丁酯（TBP））和煤油溶剂混合，形成有机相。
萃取铵离子
通过有机相萃取钨酸铵中的铵离子，使溶液的pH值降至2～4。
煮解生成偏钨酸铵溶液
经过煮解过程，生成偏钨酸铵溶液。
后处理通过浓缩结晶、过滤分离、干燥等步骤制得偏钨酸铵产品。

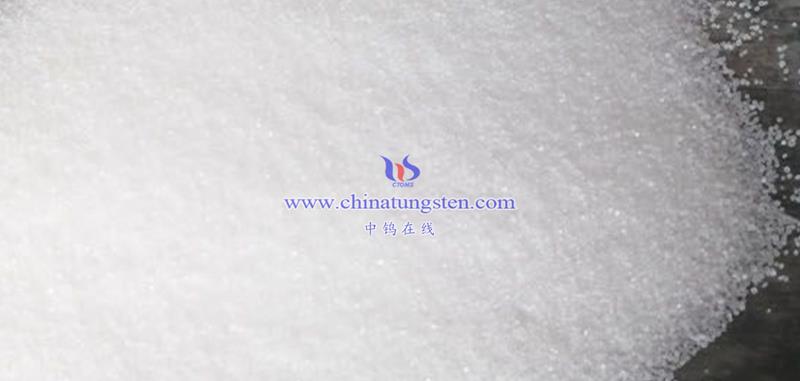

偏钨酸铵晶体的制备离子交换法
离子交换法步骤
加热仲钨酸铵
在130～140℃的温度下加热仲钨酸铵1～8小时。
调成浆状物并煮沸
将生成物调成浆状物，并在80～100℃的温度下煮沸2～6小时，生成偏钨酸铵溶液。
煮解并控制pH值
流出液的酸度需要控制在pH值3.5左右，并在98℃下煮解5小时，使钨酸铵转化为稳定的偏钨酸铵溶液。
离子交换法后处理

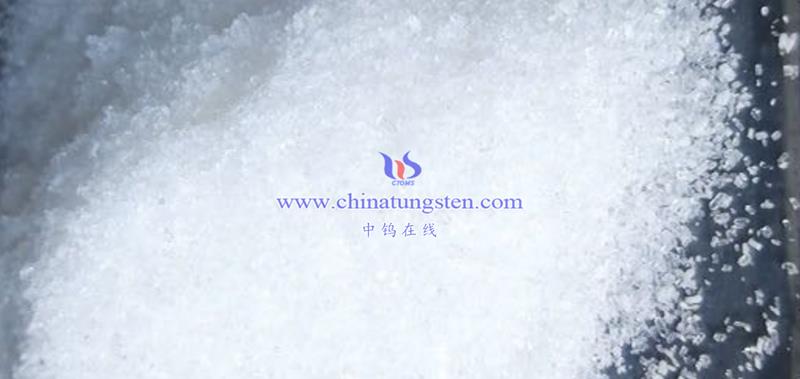

通过蒸发浓缩、冷却结晶或喷雾干燥等步骤制得AMT晶体。
离子交换法的特点
离子交换法由于工艺过程相对简单，控制方便，能够避免APT的形成，不会带入新的污染物。该方法过程能连续化，因此具有较大的开发潜力。

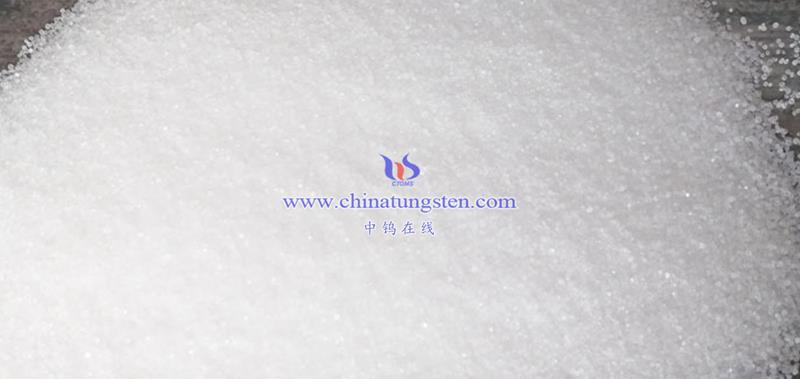

偏钨酸铵详细资料和定制
如果您有兴趣购买或定制钡钨电极标准品或异形件，了解管高比中钨合金的详细信息、市场行情、最新价格，请联系中钨智造科技有限公司。更多关于钡钨电极的资讯和产品资料请访问我们的专业偏钨酸铵网站详细介绍。
+++++++++++++++++++++++++++++++++++++++
钨制品客制化定制
中钨智造科技有限公司及其母公司在钨制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的高比重钨合金产品。
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问http://news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
