缺陷态氧化钨的生产工艺如何?
缺陷态氧化钨（WO3-x）的生产工艺多样，主要目标是通过各种方法引入氧空位，从而改变其物理和化学性质。以下是一些常见的生产工艺：

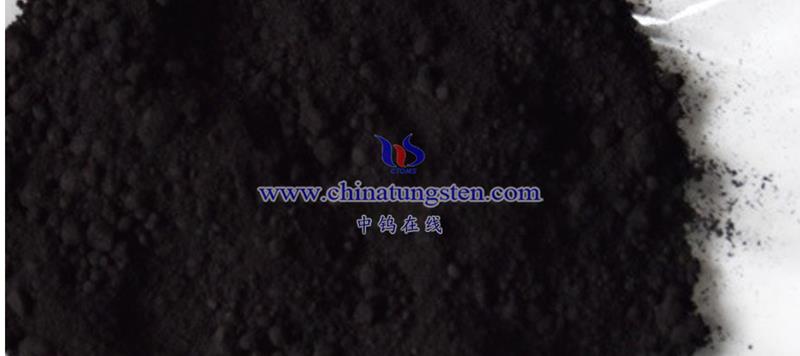

- 缺陷态氧化钨的生产工艺-真空热蒸发镀膜法
这种方法利用真空热蒸发镀膜机完成制备过程。具体步骤如下：
将钨源接入真空热蒸发镀膜机的蒸发电极，再将衬底放置于距离钨源2～100毫米处。开启机械泵对真空镀膜腔体进行抽真空，然后通入氧气和惰性气体，保持腔体内压强稳定。
加热钨舟至1200℃或以上，使钨舟表面氧化、升华为气相氧化钨层，在衬底上生长出固相氧化钨。关闭氧气阀，中断氧气供给，进行高温缺氧处理，使氧化钨中形成氧空位。
最后，关闭热蒸发电源，使衬底在真空镀膜腔体内冷却至室温，得到缺氧态氧化钨光催化剂。这种方法制备的缺陷态氧化钨具有较高的结晶度和结构稳定性，且制备过程易于控制。

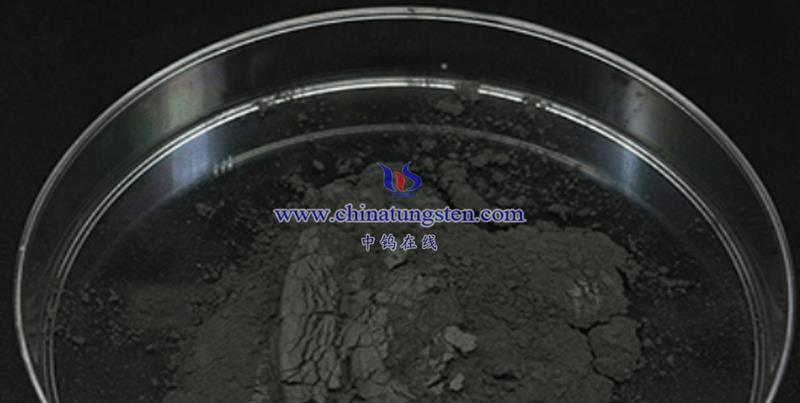

- 缺陷态氧化钨的生产工艺-水热合成法
水热合成法是一种简单且常用的制备缺陷态氧化钨的方法。具体步骤如下：
将钨源（如钨酸钠、钨酸铵等）与柠檬酸、葡萄糖等添加剂溶解在去离子水中，形成透明溶液。通过调节溶液pH值，使钨离子形成特定的配合物。
将溶液置于高压反应釜中，加热至一定温度（如120℃、180℃等）进行水热反应，使钨离子在溶液中水解、氧化并结晶成氧化钨纳米颗粒或纳米线。
反应结束后，将产物用去离子水和无水乙醇离心洗涤，干燥后得到缺陷态氧化钨。这种方法可以通过调节反应温度、时间、pH值以及添加剂的种类和用量来控制氧化钨的形貌和缺陷浓度。

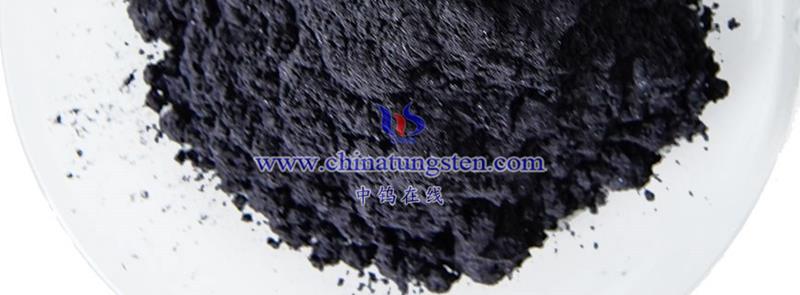

- 缺陷态氧化钨的生产工艺-化学气相沉积法
化学气相沉积法也是制备缺陷态氧化钨的一种有效方法。该方法利用气态前驱体在高温下分解或反应，在衬底上沉积形成氧化钨薄膜。通过控制沉积条件（如温度、气体流量、压强等），可以引入氧空位并调节其浓度。
- 缺陷态氧化钨的生产工艺-煅烧法
在某些情况下，还可以通过煅烧已有的氧化钨材料来引入氧空位。例如，将普通的三氧化钨在高温下进行还原处理，使其部分氧原子脱除，从而得到缺陷态氧化钨。这种方法简单易行，但需要注意控制煅烧条件以避免材料烧结或过度还原。
缺陷态氧化钨的生产工艺的注意事项
在制备过程中，需要严格控制各个工艺参数以确保产品的质量和性能。
缺陷态氧化钨的性质受氧空位浓度和分布的影响较大，因此需要通过表征手段（如X射线衍射、透射电子显微镜等）来监测和控制其结构和性能。
缺陷态氧化钨的存储和运输也需要注意避免与潮湿空气接触以防止其性质发生变化。
钨制品客制化研发生产
中钨智造科技有限公司及其母公司在钨制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的氧化钨、高比重钨合金和硬质合金产品。
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问http://news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
