钨酸铯红外吸收剂的制备方法有哪些？
钨酸铯（Cesium Tungsten Oxide，如Cs₀.₃₃WO₃）红外吸收剂的制备方法多样，以下是几种主要的制备方法：
- 钨酸铯红外吸收剂的制备方法-高温固相法

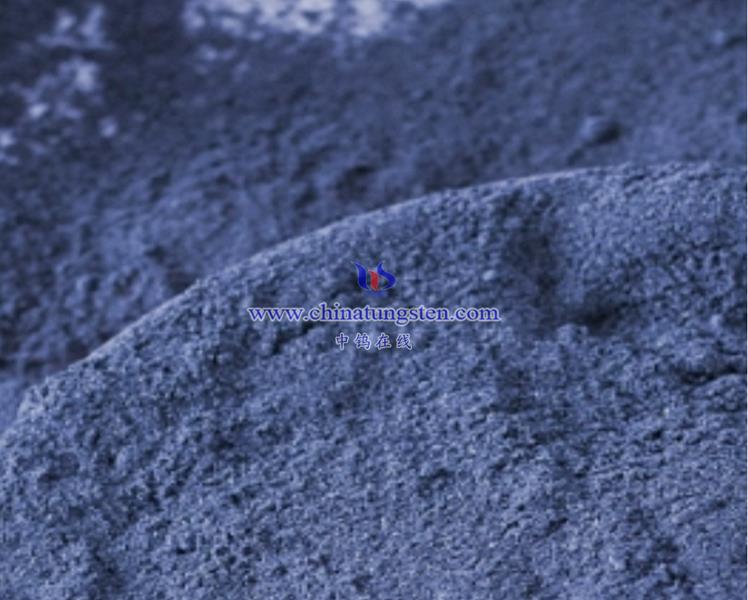

钨酸铯红外吸收剂的制备方法-高温固相法的步骤
分别称取含钨离子的化合物（如氧化钨、偏钨酸铵等）和含铯离子的化合物（如碳酸铯、氯化铯等），按照化学计量比进行称量。
将两种化合物研磨、混合均匀。
将混合物在空气气氛下进行预煅烧处理，预煅烧温度一般在400～800℃，煅烧时间为4～15小时。自然冷却至室温后，再次研磨、混合均匀。
将预煅烧后的混合物进行高温煅烧处理，煅烧温度通常在800～1200℃，煅烧时间为4～15小时。自然冷却至室温后，研磨均匀即可得到钨酸铯粉体材料。
钨酸铯红外吸收剂的制备方法-高温固相法的优点
制备工艺相对简单，易于工业化生产。
钨酸铯红外吸收剂的制备方法-高温固相法的缺点
煅烧过程中能耗较高，且可能产生有害气体。
- 钨酸铯红外吸收剂的制备方法-高温固相法-化学溶液法

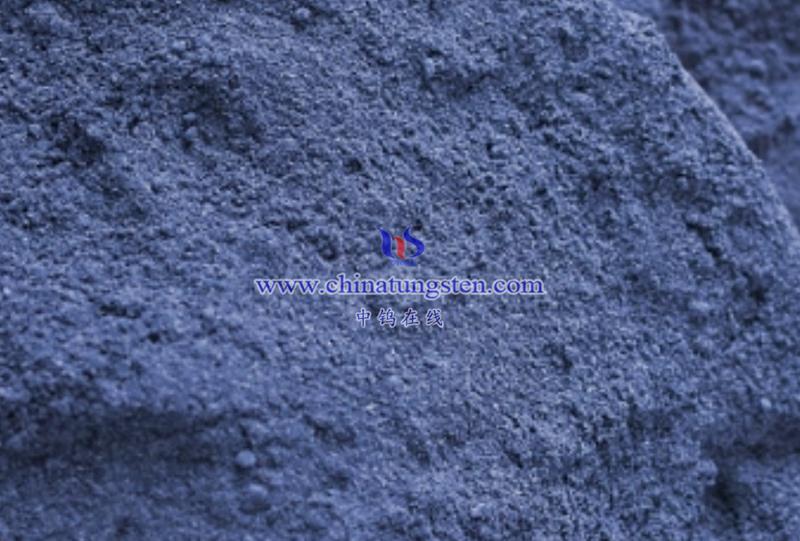

钨酸铯红外吸收剂的制备方法-高温固相法-化学溶液法的步骤
先称取含钨离子的化合物溶于稀硝酸或其他适合的溶剂中，再加入络合剂（如草酸、柠檬酸等）搅拌后，得到溶液A。
再称取含铯离子的化合物溶于稀硝酸或其他适合的溶剂中，同样加入络合剂搅拌后，得到溶液B。
将溶液A和溶液B混合，在一定条件下（如温度、搅拌速度等）进行搅拌处理，得到钨酸铯前驱体溶液。
将前驱体溶液进行陈化、烘干处理。
将烘干后的前驱体在空气气氛中进行煅烧处理，煅烧温度和时间根据具体工艺而定。自然冷却至室温后，研磨均匀即可得到钨酸铯粉体材料。
钨酸铯红外吸收剂的制备方法-高温固相法-化学溶液法的优点
原料分布均匀性好，可以制备出高纯度的钨酸铯粉体。
通过控制反应条件可以调节钨酸铯的粒径和形貌。
钨酸铯红外吸收剂的制备方法-高温固相法-化学溶液法的缺点
制备过程相对复杂，需要严格控制反应条件。
溶剂和络合剂的使用可能增加成本并产生废液处理问题。
- 钨酸铯红外吸收剂的制备方法-高温固相法-溶剂热法

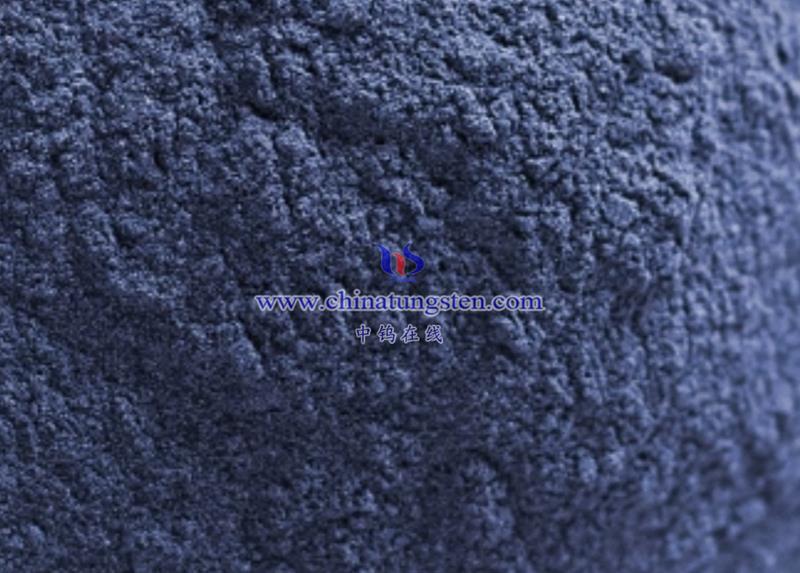

钨酸铯红外吸收剂的制备方法-高温固相法-溶剂热法的步骤
将钨源和铯源溶解于溶剂中（如乙醇、乙二醇等），同时加入络合剂和模板剂（如十六烷基三甲基溴化铵等）。
在一定温度（如180~350℃）和压力下进行搅拌反应，反应时间根据具体工艺而定。
将反应产物进行分离、洗涤、烘干和粉碎处理，即可得到钨酸铯粉体材料。
钨酸铯红外吸收剂的制备方法-高温固相法-溶剂热法的优点
可以制备出粒径小、分散均匀的钨酸铯纳米颗粒。
通过选择合适的模板剂可以调控钨酸铯的形貌和结构。
钨酸铯红外吸收剂的制备方法-高温固相法-溶剂热法的缺点
需要特殊的高温高压设备，制备成本较高。
溶剂和模板剂的选择对最终产物性能有较大影响。
- 钨酸铯红外吸收剂的制备方法-高温固相法-其他方法

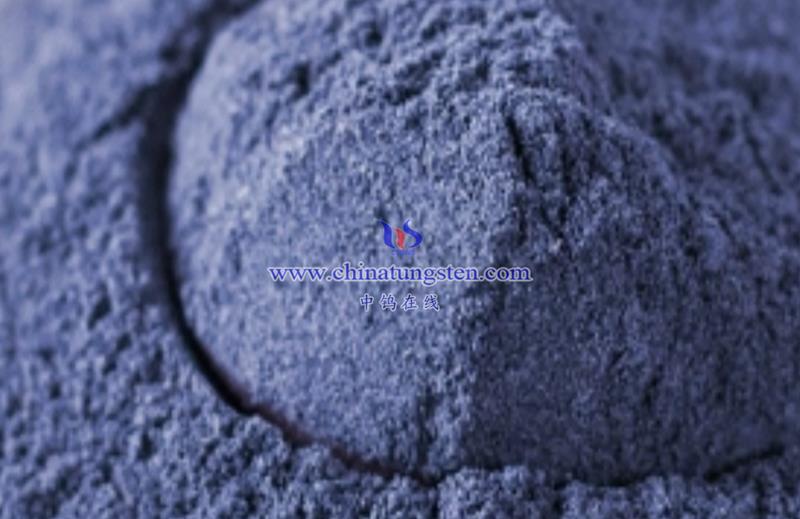

除了上述三种主要方法外，还有一些其他制备方法如溶胶-凝胶法、超声喷雾热解法等也被用于制备钨酸铯红外吸收剂。这些方法各有优缺点，具体选择哪种方法取决于制备目标、成本考虑和工艺条件等因素。
钨酸铯红外吸收剂的制备方法多种多样，可以根据具体需求选择合适的制备工艺。在实际应用中，还需要考虑原料来源、制备成本、环境影响以及产品性能等因素。
钨制品客制化研发生产
中钨智造科技有限公司及其母公司在钨制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的氧化钨、高比重钨合金和硬质合金产品。
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问http://news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
