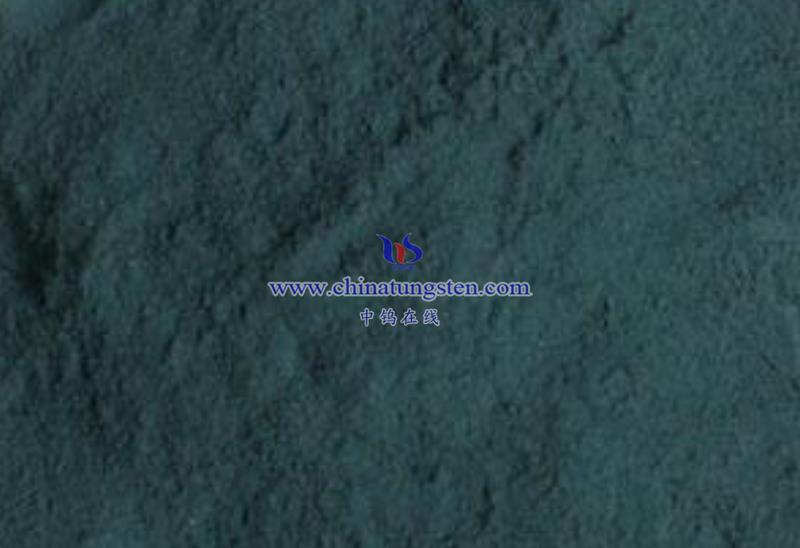

铯掺杂氧化钨纳米粉的制备方法是怎样的？
铯掺杂氧化钨纳米粉的制备方法通常涉及多个步骤，以确保最终产物的质量和性能。以下是一种典型的制备方法，该方法结合了多个来源的信息，并尽量保持了步骤的清晰和详细：
一、铯掺杂氧化钨纳米粉的制备方法与步骤-原料准备
铯掺杂氧化钨纳米粉的制备方法与步骤-选择原料
钨盐
如钨酸钠（Na2WO4·2H2O）、钨酸铵（(NH4)6H2W12O40·xH2O）、钨酸钾（K2WO4）等中的任意一种。
铯盐
如碳酸铯（Cs2CO3）、硝酸铯（CsNO3）、硫酸铯（Cs2SO4）等中的任意一种。
溶剂
去离子水、无水乙醇等中的任意一种，用于溶解钨盐和铯盐。
铯掺杂氧化钨纳米粉的制备方法与步骤-溶解原料
将钨盐溶解于溶剂中，并通过交换树脂等方法配置成钨酸溶液。
将铯盐溶解于另一份溶剂中，得到铯盐溶液。
二、铯掺杂氧化钨纳米粉的制备方法与步骤-混料与反应
铯掺杂氧化钨纳米粉的制备方法与步骤-混料处理
将钨酸溶液、铯盐溶液以及反应溶剂（如柠檬酸、山梨酸、二甘醇、三甘醇、聚乙二醇等溶解于去离子水或无水乙醇中制备而成）进行混合，反应溶剂的质量通常是钨盐和铯盐质量总和的1.3～3.2倍。
在50～80℃的水浴条件下持续搅拌1～3小时，制得水热反应前驱液。
铯掺杂氧化钨纳米粉的制备方法与步骤-水热反应
将前驱液置于带有搅拌装置的密闭水热反应釜中。
在180～300℃的条件下，搅拌反应5～20小时，使铯元素成功掺杂到氧化钨晶格中。

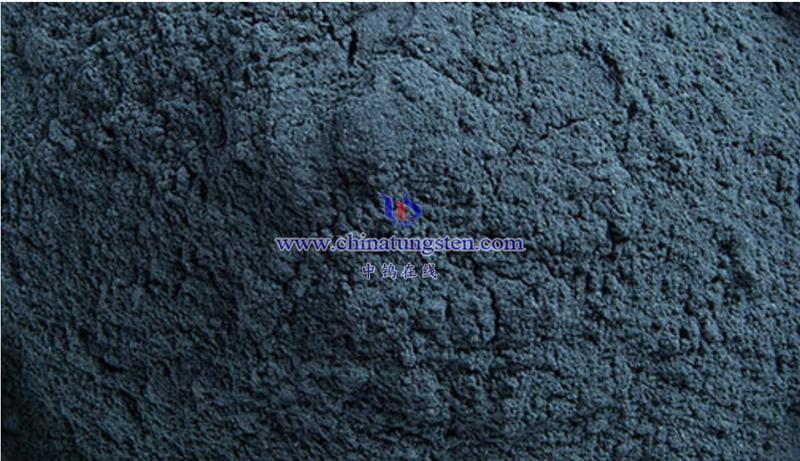

三、铯掺杂氧化钨纳米粉的制备方法与步骤-后处理
铯掺杂氧化钨纳米粉的制备方法与步骤-洗涤与干燥
将水热反应后的沉淀物用去离子水或无水乙醇进行反复洗涤，以去除杂质。
在80～120℃的条件下干燥8～12小时，得到干燥的前驱体粉末。
铯掺杂氧化钨纳米粉的制备方法与步骤-粉碎与煅烧
使用气流粉碎机对干燥后的前驱体粉末进行粉碎，粉碎室空气压力控制在0.5～1.0MPa，粉碎转速设定为2000～5000转/分。
将粉碎后的粉末在真空、氢气或氩气等惰性气体氛围中进行煅烧。煅烧过程以2～10℃/min的速率升温至300～800℃，并持续热处理1～2小时，以得到最终的铯掺杂氧化钨纳米粉体。

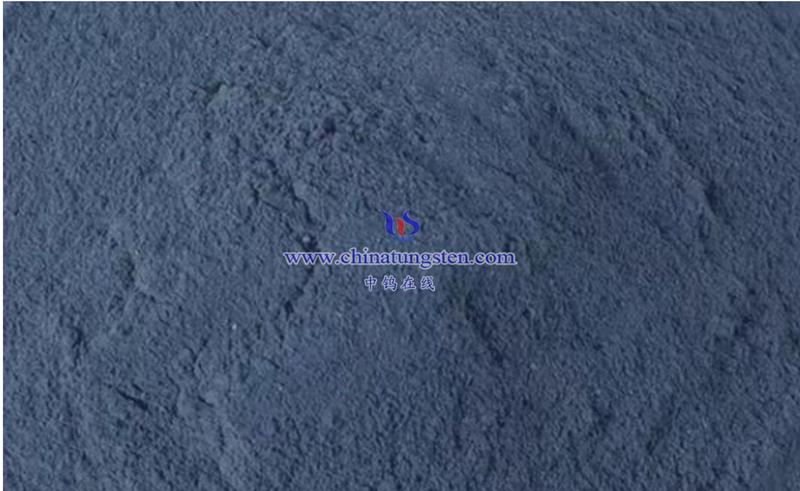

四、铯掺杂氧化钨纳米粉的产品特性与应用
铯掺杂氧化钨纳米粉的产品特性
该方法制备的铯掺杂氧化钨纳米粉体稳定性好，具有优异的紫外阻隔性能（阻隔率大于99.8%）、可见光透过率（70～88%）和红外线阻隔性能（94～99%）。
铯掺杂氧化钨纳米粉的应用领域
由于其独特的性能，该纳米粉体可广泛应用于隔热材料、透明隔热涂料、窗户膜、汽车贴膜、纺织纤维以及光电和医疗等领域。
铯掺杂氧化钨纳米粉的制备方法涉及原料准备、混料与反应、后处理等多个步骤。通过精确控制反应条件和后处理工艺，可以制备出性能优异的铯掺杂氧化钨纳米粉体，以满足不同领域的应用需求。
钨制品客制化研发生产
中钨智造科技有限公司及其母公司在钨制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的氧化钨、高比重钨合金和硬质合金产品。
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问http://news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
