如何制备线状紫钨？
制备线状紫钨通常涉及一系列精密的化学反应和物理处理步骤。以下是一个详细的制备流程，基于相关文献和专业知识的综合：
线状紫钨的制备流程
原料准备

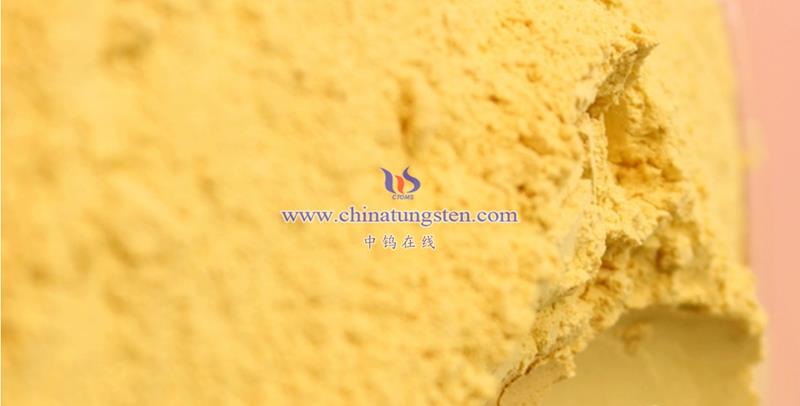

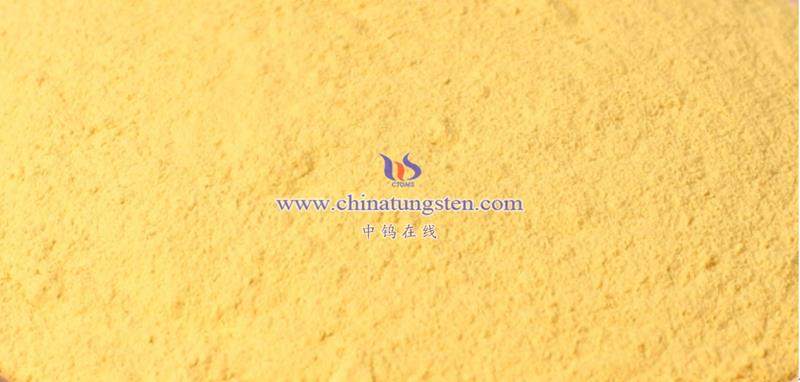

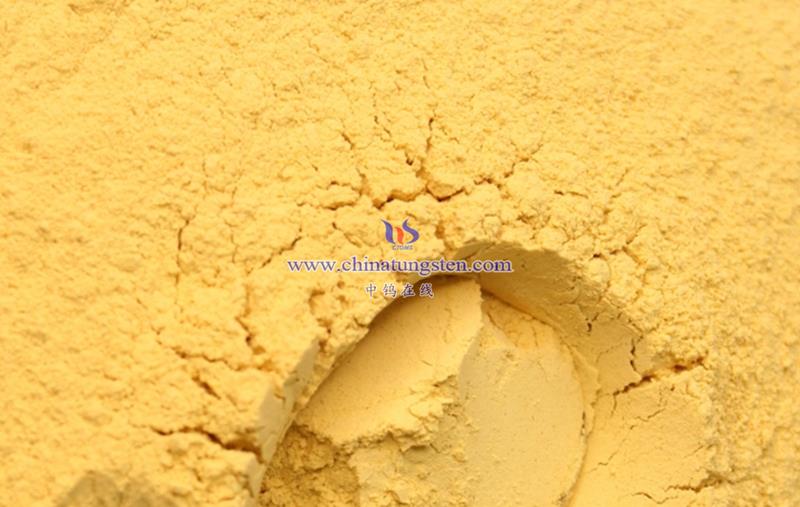

选择高纯度的三氧化钨（WO3）粉末作为起始原料，纯度需达到99.9%或以上，以确保最终产品的质量和性能。将适量的三氧化钨粉末均匀压实平铺在钨舟或耐高温的平板上，平铺厚度控制在0.5～3mm之间，以确保加热时能够均匀受热。
真空加热处理
将装有三氧化钨粉末的钨舟夹紧于两金属电极之间，并置于密闭的腔体中。
对腔体进行抽真空处理，直至真空度达到5×10^-4Pa或更优（如优于1Pa），以排除空气中的氧气和其他杂质，防止在加热过程中发生不必要的氧化反应。
在真空条件下，对钨舟通以电流进行加热。电流应逐步增大，例如以3a/min的速率增加，直到达到设定的电流值（如110a）。同时，监测并控制加热过程，使钨舟温度逐渐升高到目标温度（如1000℃）。
在达到目标温度后，保持恒温一段时间（如30min），以确保三氧化钨粉末充分发生还原反应。在这个过程中，部分正六价钨离子会转化成正五价钨离子，并可能形成线状的紫色氧化钨纳米结构。
自然冷却与气体吹填
停止通电流后，让钨舟自然降温至室温。这个过程需要一定的时间，以确保产品的晶体结构和性能稳定。
为了防止在打开腔体时发生氧化反应，需采用惰性气体（如氮气）吹填密闭腔体，直到恢复大气压。这一步骤的目的是使腔体内外压强相等，便于打开腔体，并保护产物不被氧化。
产物收集与处理
打开腔体后，将钨舟取出。此时，钨舟内残余的三氧化钨粉末可能已经凝结成块或线状结构。

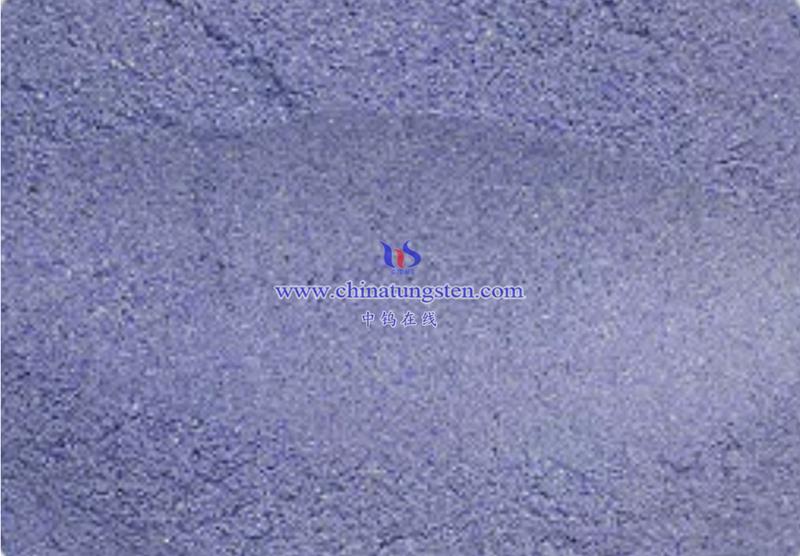

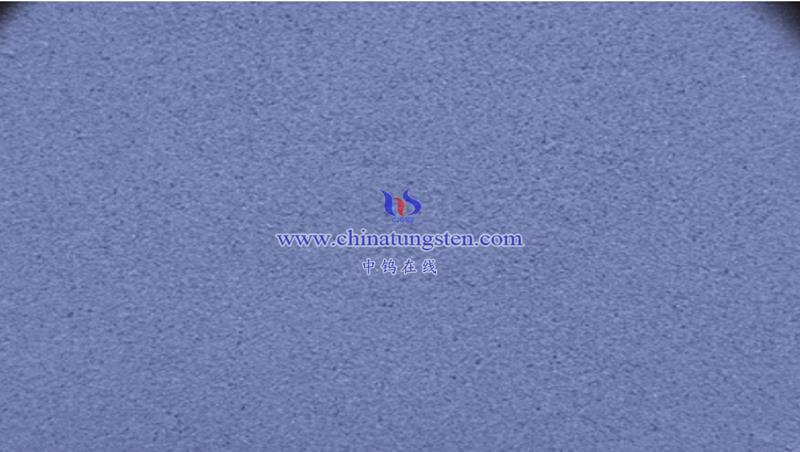

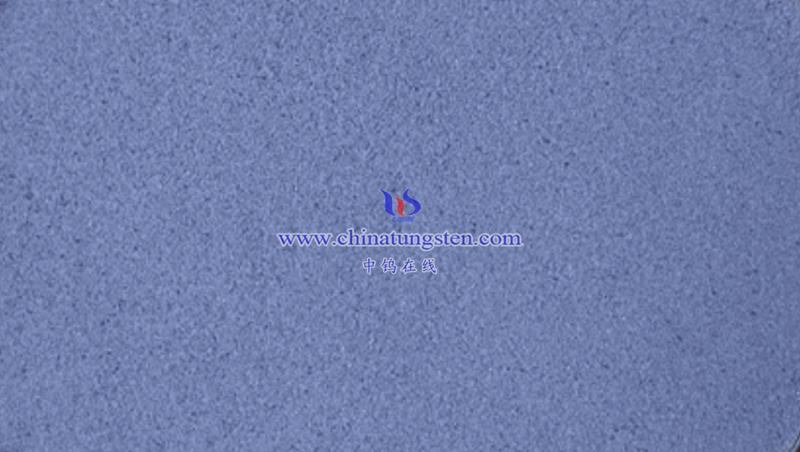

轻轻倒出凝结物，即可得到紫色的氧化钨纳米线。这些纳米线具有较大的比表面积和可调控的尺寸，适用于光电器件、电化学器件等多个领域。
注意事项
在整个制备过程中，需要严格控制各个步骤的工艺参数（如温度、时间、真空度等），以确保产品的质量和性能。
由于紫色氧化钨对空气敏感，容易发生氧化反应，因此在取出产物后应尽快进行封装或保存于惰性气体氛围中。
制备过程中产生的废气和废渣应按照环保要求进行妥善处理，以减少对环境的污染。
钨制品客制化研发生产
中钨智造科技有限公司及其母公司在钨制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的氧化钨、高比重钨合金和硬质合金产品。
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问http://news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
