什么是半导体传感器用纳米氧化钨?

什么是半导体传感器用纳米氧化钨?

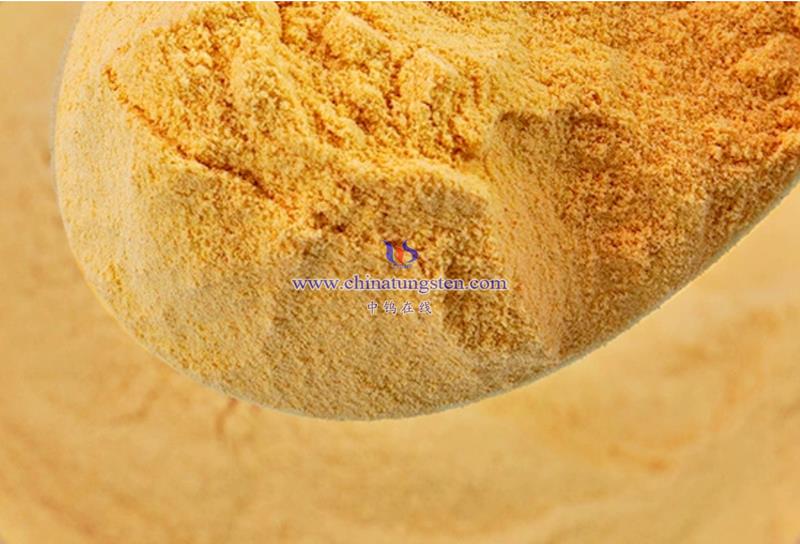

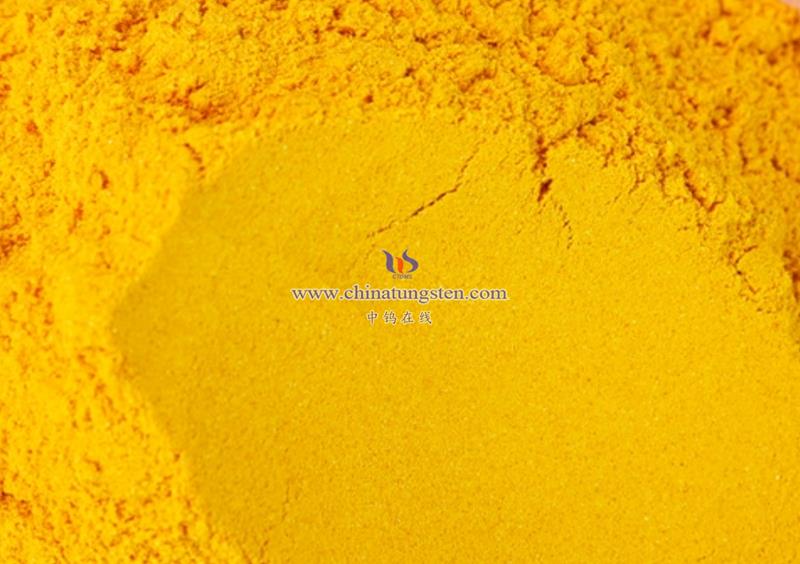

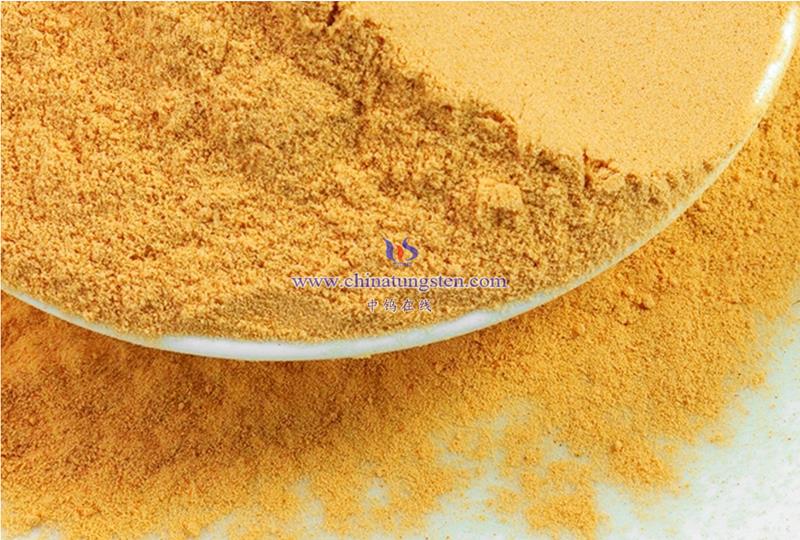

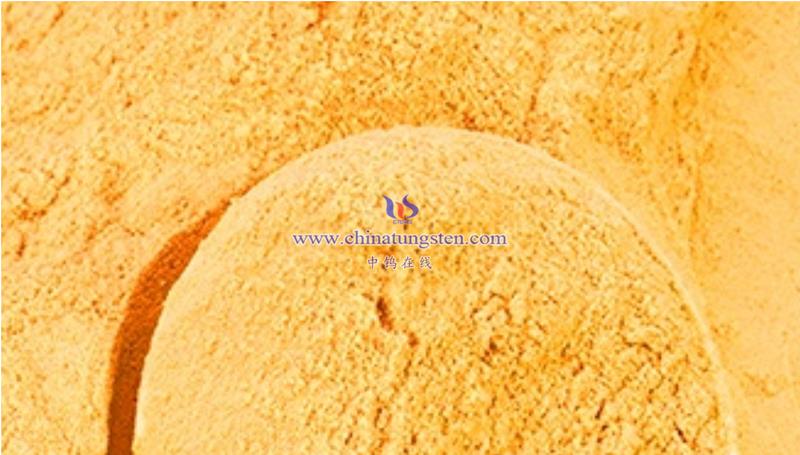

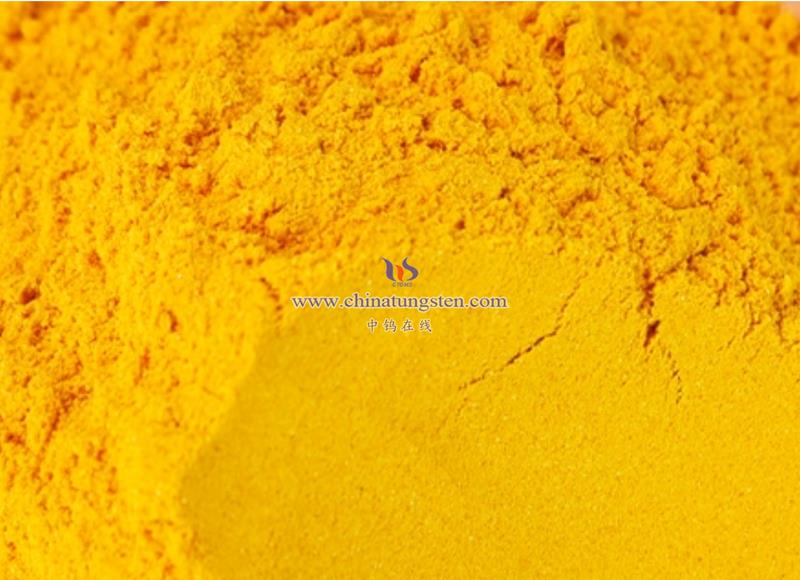

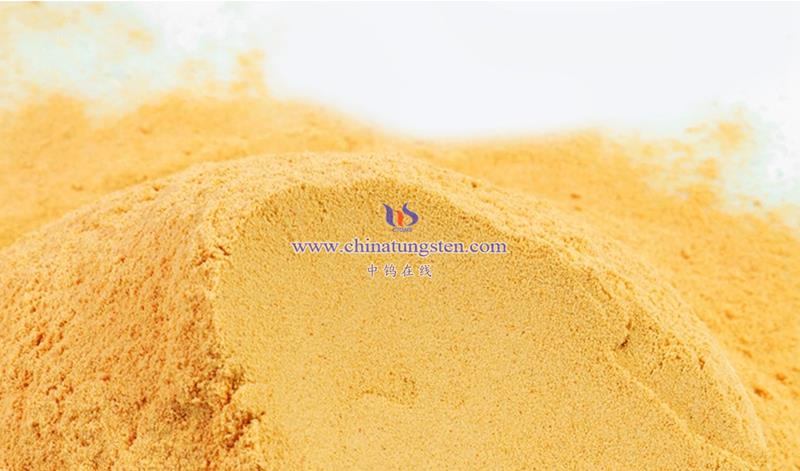

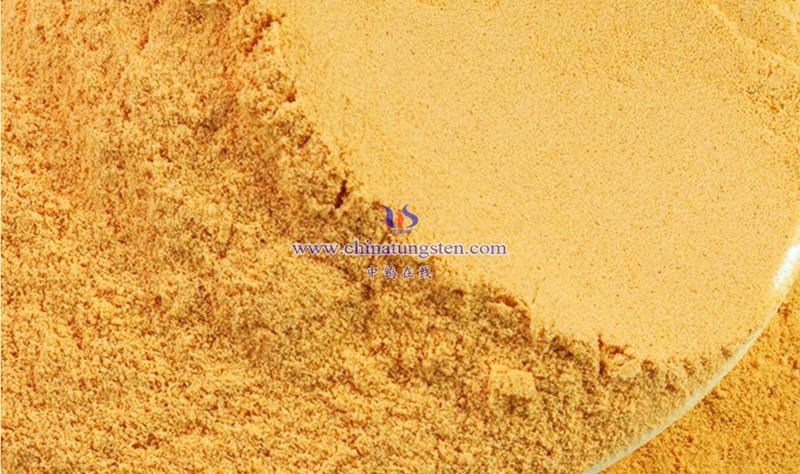

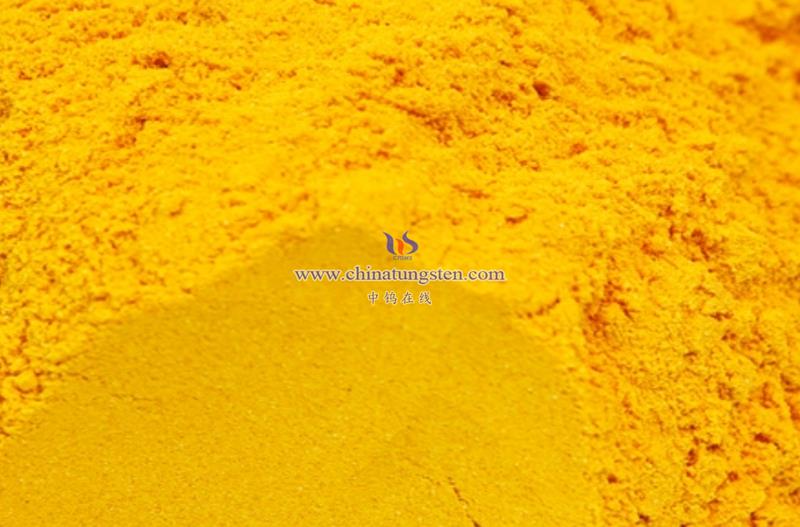

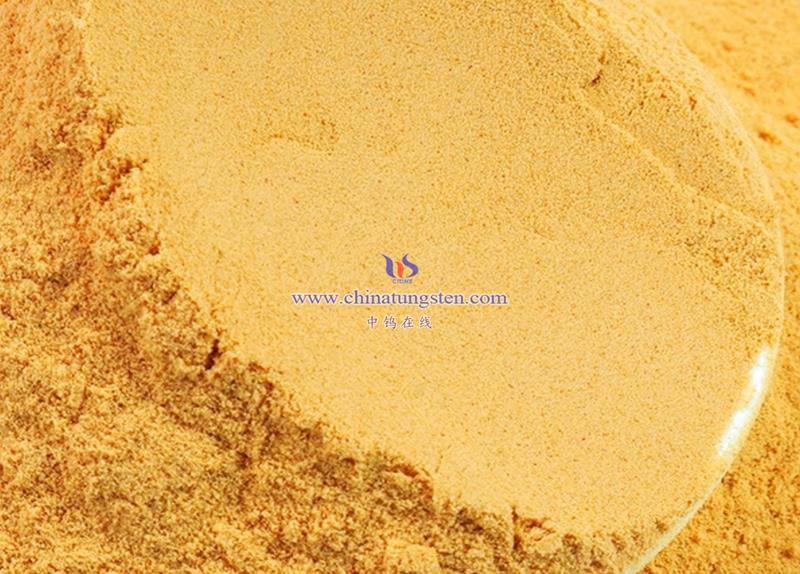

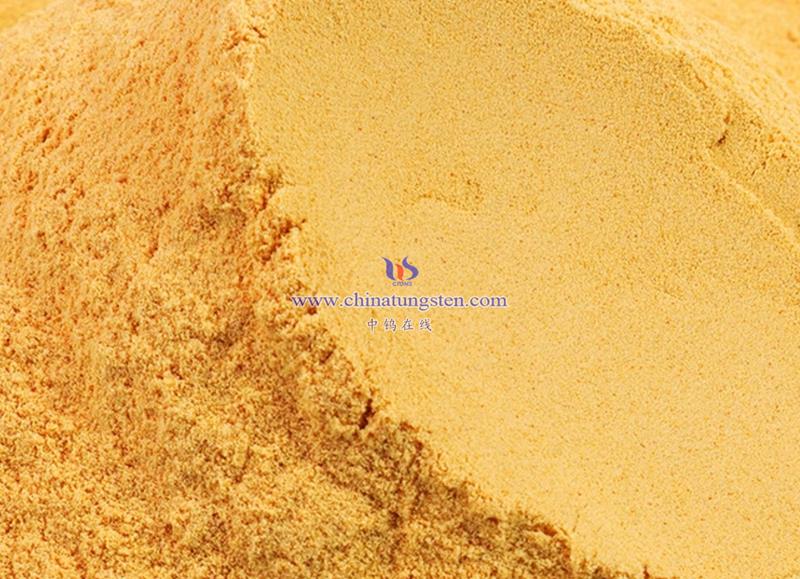

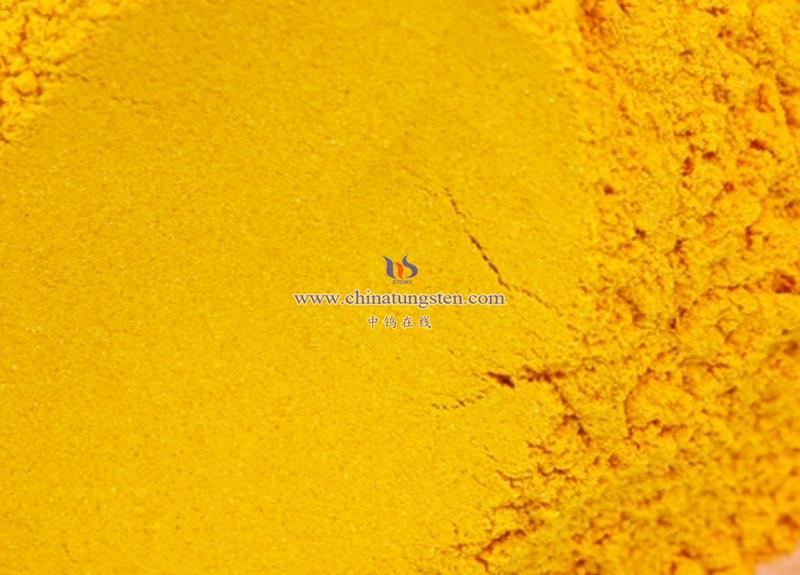

半导体传感器用纳米氧化钨是指将纳米级别的氧化钨(WO₃)颗粒作为敏感材料应用于半导体传感器中。以下是对半导体传感器用纳米氧化钨的详细解释:

一、纳米氧化钨的特性

纳米氧化钨是一种n型半导体材料,具有纯度高、比表面积大、粒径小、分布均匀、表面干净、松装密度低、易于分散等特性。这些特性使得纳米氧化钨在气体敏感方面表现出优异的性能。

二、半导体传感器的原理

半导体传感器是利用气体在半导体表面的氧化还原反应导致敏感元件电阻值发生变化而制成的。当目标气体与传感器表面的纳米氧化钨颗粒接触时,会发生氧化还原反应,从而改变传感器的电阻值。通过测量电阻值的变化,可以实现对目标气体的检测。

三、半导体传感器用纳米氧化钨的优势

高灵敏度

纳米氧化钨的比表面积大,能够吸附更多的气体分子,从而提高传感器的灵敏度。

快速响应

纳米材料的尺度效应使得传感器对气体的响应速度非常快。

选择性好

通过特定的改性方法和结构优化,可以实现对特定气体的选择性检测。

稳定性强

纳米氧化钨传感器在长时间的使用过程中能够保持稳定的性能。

四、应用领域

半导体传感器用纳米氧化钨被广泛应用于工业、化工、电子、电力、机床、石油等多个领域中,用于检测酒精、二氧化氮、甲苯、甲酸、NH₃、H₂等气体。此外,纳米氧化钨还常用于湿敏传感器中作为湿敏材料,以及用于制备电致变色材料等。

五、注意事项

尽管纳米氧化钨在半导体传感器中具有诸多优势,但在实际应用中仍需注意其选择性与稳定性的进一步提升,以及避免环境因素的干扰。同时,生产成本和批量化生产问题也是当前需要解决的重要课题。

半导体传感器用纳米氧化钨是一种具有广泛应用前景和优异性能的气体敏感材料。随着科技的不断进步和制备工艺的不断优化,其在各个领域的应用将会更加广泛和深入。
