氧化钨纳米材料的气体传感机理是什么？

氧化钨纳米材料的气体传感机理是什么？

氧化钨纳米材料的气体传感机理主要基于其半导体特性和表面吸附-脱附反应。以下是对该机理的详细解释：

一、氧化钨纳米材料的半导体特性

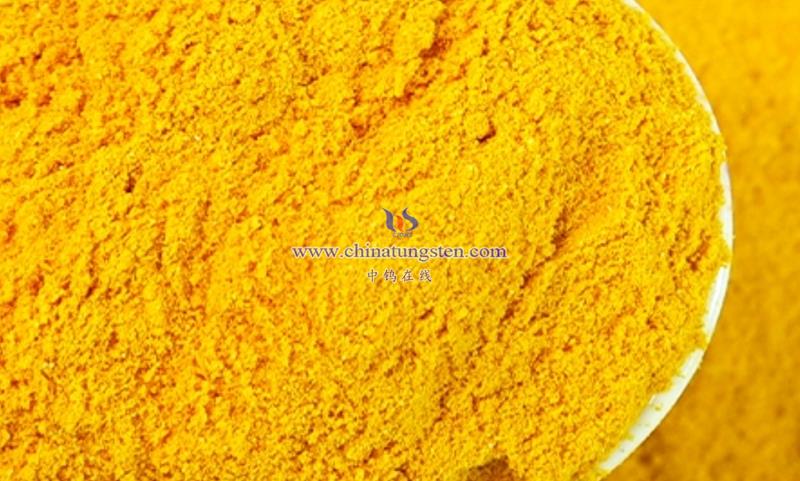

氧化钨（WO₃）是一种n型氧化物半导体功能材料，具有较窄的禁带宽度（2.4–2.8eV）。这种半导体特性使得氧化钨纳米材料在气体传感方面具有独特的优势。当气体分子与氧化钨纳米材料表面接触时，会发生氧化还原反应，导致材料表面的电荷分布发生变化，进而引起其电阻值的变化。

二、表面吸附-脱附反应

气体吸附

当氧化钨纳米材料暴露于待测气体中时，气体分子会被吸附到材料表面。这种吸附可以是物理吸附或化学吸附，具体取决于气体分子与材料表面的相互作用强度。对于氧化性气体（如氧气、二氧化氮等），它们会夺取氧化钨表面的电子，形成负离子吸附，导致材料表面的电子浓度降低，电阻增大。对于还原性气体（如氢气、一氧化碳等），它们会向氧化钨表面释放出电子，形成正离子吸附，导致材料表面的电子浓度增加，电阻减小。

气体脱附

当待测气体浓度降低或传感器被加热时，吸附在氧化钨纳米材料表面的气体分子会脱附下来，释放回气体环境中。这种脱附过程会导致材料表面的电荷分布重新恢复，电阻值也相应发生变化。

三、传感机理的具体过程

加热稳定

半导体器件被加热到稳定状态，此时器件的电阻值达到一个相对稳定的状态。

气体接触

当气体接触到半导体表面时，被吸附的分子会在物体表面自由扩散并失去运动的能量。一部分分子被蒸发掉，而另一部分残留分子则产生热分解并吸附在物体表面。

电荷转移

根据半导体的功函数与吸附分子的亲和力或离解能的关系，吸附分子会从器件夺走电子或向器件释放出电子，导致材料表面的电荷分布发生变化。

电阻变化

电荷分布的变化会引起半导体载流子的数量或迁移率的变化，从而导致电阻值的变化。这种电阻值的变化可以被用来检测待测气体的浓度。

四、影响因素

氧化钨纳米材料的气体传感性能受到多种因素的影响，包括材料的形貌、粒径、比表面积、表面缺陷以及测试条件（如温度、湿度等）。通过优化这些因素，可以进一步提高传感器的灵敏度和选择性。

氧化钨纳米材料的气体传感机理是基于其半导体特性和表面吸附-脱附反应来实现的。通过测量电阻值的变化，可以实现对待测气体的检测和分析。
