钨铜合金有哪些物理特性？
钨铜合金（W-Cu）是一种由钨（W）和铜（Cu）组成的假合金（物理复合材料），因其独特的物理性能，在电子、军工、航空航天等领域具有不可替代的作用。以下从钨钼稀土产业链的专业视角，结合材料科学、制备工艺及应用场景，系统阐述其物理特性。

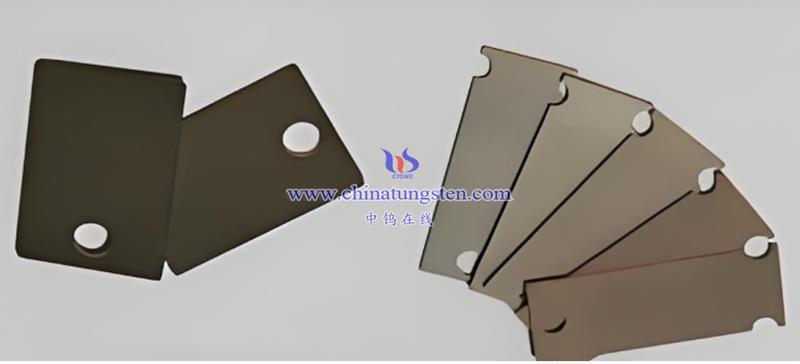

- 基本物理特性
（1）密度与成分关系
钨铜合金的密度介于纯钨（19.3 g/cm³）和纯铜（8.96 g/cm³）之间，遵循混合法则，具体取决于成分比例：
高钨含量（70-90 wt%）：密度可达16-18 g/cm³，接近钨的密度，适用于高密度场景（如配重、穿甲弹芯）。
低钨含量（10-30 wt%）：密度约10-12 g/cm³，更适合电子封装等轻量化需求。

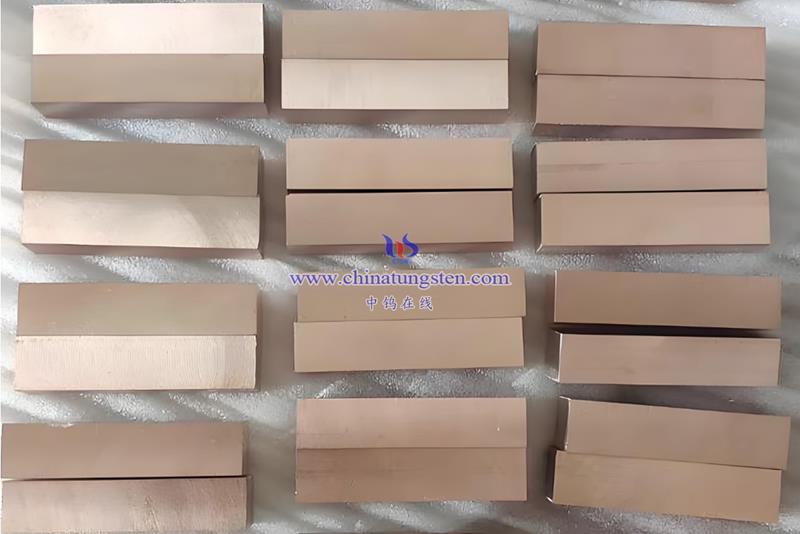

（2）熔点与热稳定性
钨的熔点极高（3422°C），而铜仅为1085°C。钨铜合金在高温下表现为两相共存：
钨骨架提供高温结构支撑，在1000°C以上仍保持稳定；
铜相在接近其熔点时熔化吸热，形成“发汗冷却”效应，应用于火箭喷喉衬套。

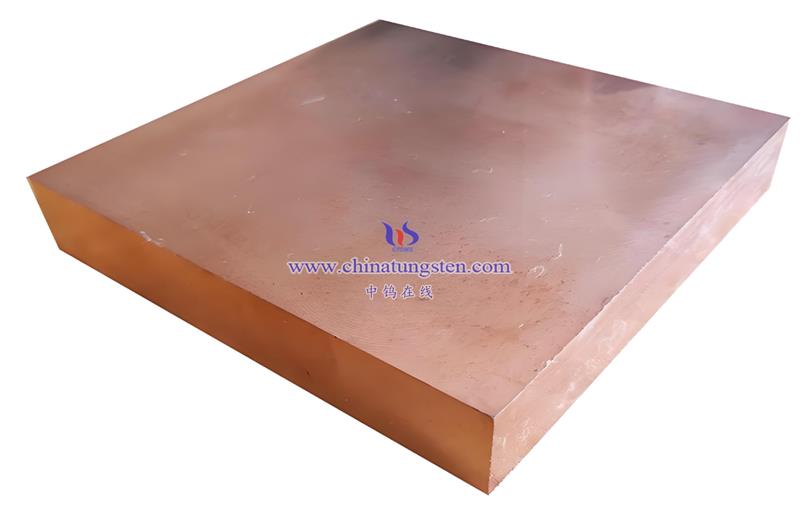

（3）导电性与导热性
电导率：铜的高导电性（58.5 MS/m）主导合金导电性能，含铜量越高，导电性越强。例如，W-20Cu的电导率约35-40 MS/m，接近纯铜的60%。
热导率：铜的高导热（401 W/(m·K)）使合金具备优异散热能力，W-15Cu的热导率达180-200 W/(m·K)，适用于大功率电子器件基板。

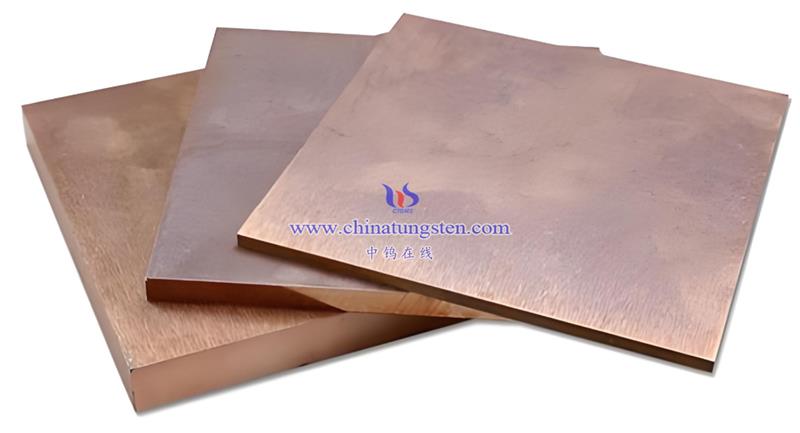

（4）热膨胀系数（CTE）
钨的CTE低（4.5×10⁻⁶/K），铜高（17×10⁻⁶/K）。通过调整成分比例，合金CTE可控制在6-12×10⁻⁶/K，与半导体材料（如Si：3×10⁻⁶/K，GaAs：6×10⁻⁶/K）匹配，减少热应力，用于芯片封装。

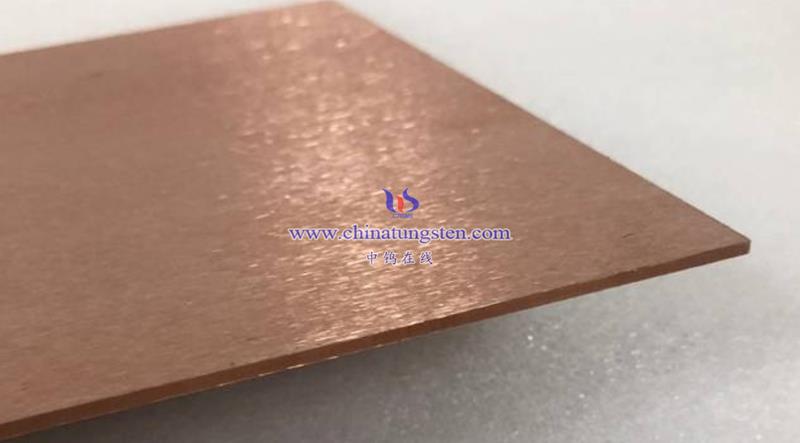

（5）机械性能
硬度与强度：钨骨架提供高硬度和抗压强度，W-10Cu的硬度可达220 HV，抗弯强度＞800 MPa。
塑性：铜相赋予一定延展性，但整体仍属脆性材料，需通过纳米结构设计或稀土掺杂改善韧性。
（6）抗电弧侵蚀性
钨的高熔点与铜的高导热协同作用，使合金在电弧作用下表面形成钨富集层，减少烧蚀。W-30Cu的耐电弧寿命比纯铜高5-10倍，是高压断路器触头的核心材料。
- 微观结构与性能调控
（1）两相分布特征
钨骨架结构：通过粉末冶金（如熔渗法）制备，形成连续钨网络，提升高温强度。
均匀弥散结构：机械合金化或化学共沉积可实现纳米级两相分布，增强界面结合力，提高综合性能。
（2）稀土元素掺杂
钨钼稀土产业链中，常添加 La、Ce、Y 等稀土元素（0.1-0.5 wt%），作用包括：
细化晶粒，提高再结晶温度（提升至1400°C以上）；
净化晶界，减少杂质偏聚，增强抗蠕变能力；
形成稀土氧化物（如La₂O₃），改善电弧烧蚀稳定性。

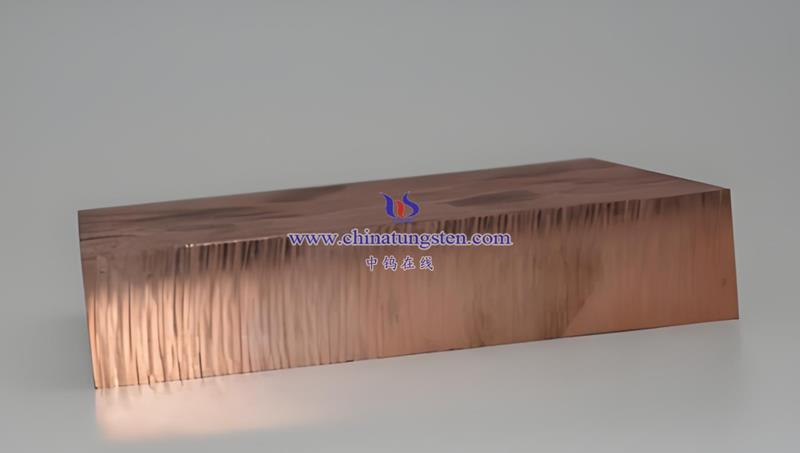

- 工艺对物理特性的影响
烧结工艺：
液相烧结：铜熔化填充钨颗粒间隙，致密度＞98%，导热/电导率提升；
放电等离子烧结（SPS）：快速成型减少晶粒长大，硬度提高15-20%。
表面处理：化学镀镍或CVD碳化钨涂层可增强耐腐蚀性（尤其在酸性环境）。

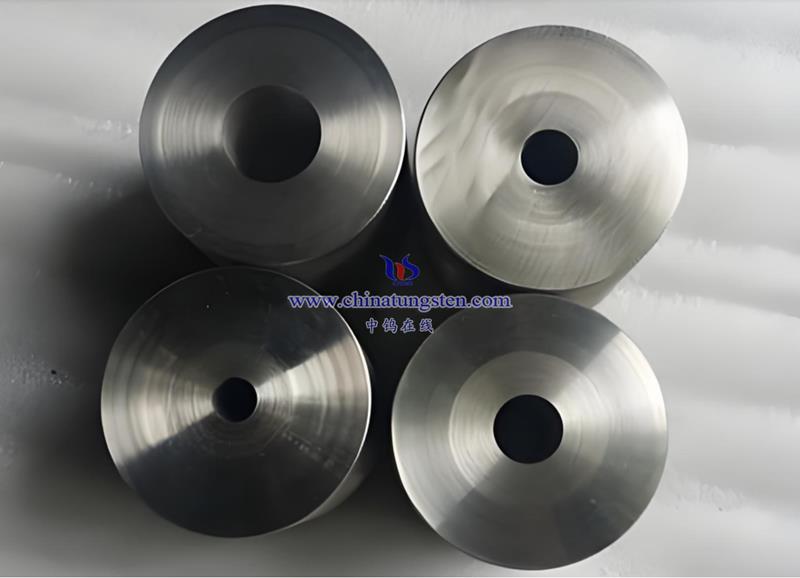

- 应用领域与性能需求
- 产业链关联与技术挑战
上游原材料：钨矿（黑钨矿、白钨矿）与稀土资源的供应稳定性直接影响合金成本；钼的添加（形成W-Mo-Cu合金）可进一步优化CTE。
技术瓶颈：
高钨含量合金的塑性加工困难，需发展增材制造（3D打印）技术；
极端环境（如核反应堆）下铜相的挥发问题，需开发梯度功能材料。
钨铜合金通过成分与工艺的精准调控，实现了高熔点、高导热/导电、低膨胀等特性的完美结合，成为现代工业的关键材料。未来，随着稀土改性和纳米复合技术的突破，其性能边界将进一步拓展，在新能源、深空探测等新兴领域发挥更大价值。
钨制品客制化研发生产
中钨智造科技有限公司及中钨在线科技有限公司在钨制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的氧化钨、高比重钨合金和硬质合金产品。
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问https://news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
