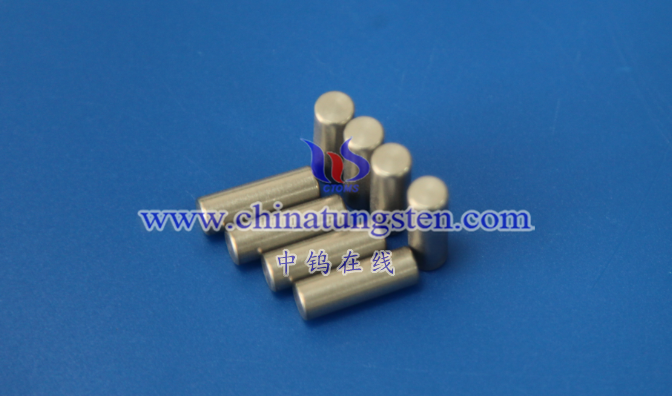

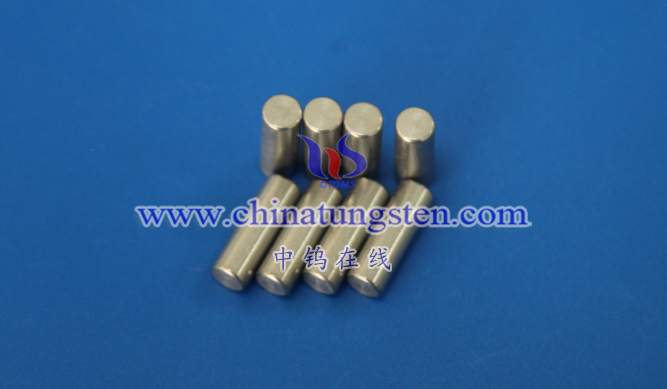

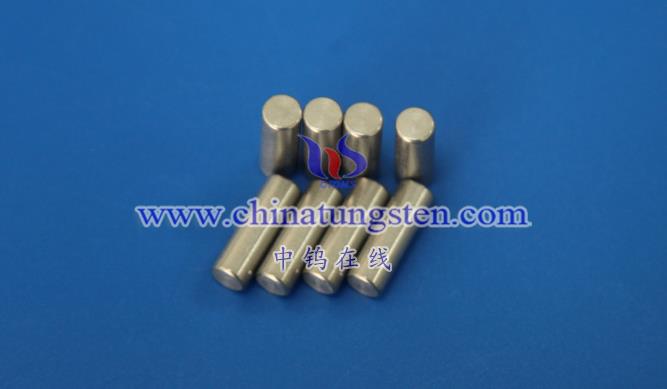

钡钨阴极的表面结构通过多孔活性层、钡原子扩散层、氧化层控制、晶粒结构、粗糙度与形貌优化以及污染控制等设计，实现了低逸出功、高发射电流密度和长期稳定性。这些特点使其成为电子管、行波管、X射线管等高功率真空电子器件的核心部件。
1. 多孔活性层结构
- 微孔分布：钡钨阴极表面存在大量纳米至微米级孔隙（孔径通常为100 nm-10 μm），这些孔隙通过浸渍工艺（如氧化钡-氧化铝混合物）形成。
- 活性物质填充：孔隙内填充钡化合物（如BaO、Ba₃Al₂O₆），这些物质在高温下分解为钡原子，显著降低表面逸出功（降至1.6-2.0 eV），提升发射效率。
- 比表面积：多孔结构大幅增加阴极表面与活性物质的接触面积，促进钡原子的扩散与补充，维持长期发射稳定性。
2. 钡原子扩散层
- 表面富集：在高温工作状态下（1000-1200℃），钡原子从内部多孔层向表面扩散，形成一层极薄的钡覆盖层（厚度约1-10 nm）。
- 动态平衡：钡原子在表面与多孔层之间建立动态平衡，补偿因蒸发或溅射导致的损耗，确保发射性能的持续稳定。
- 逸出功降低：钡覆盖层通过吸附效应降低表面势垒，使电子更容易逸出，显著提升发射电流密度（可达10-50 A/cm²）。
3. 表面氧化层控制
- 钝化保护：钨基体表面可能形成极薄的氧化钨层（厚度<1 nm），但需通过工艺控制避免过厚氧化层阻碍钡原子扩散。
- 真空环境依赖：在超高真空（<10⁻⁶ Pa）条件下，氧化层生长被抑制，钡原子可直接与钨表面作用，优化发射性能。
- 还原处理：制备过程中通过氢气还原处理，去除表面杂质氧化物，暴露纯净钨晶面，增强钡原子吸附能力。
4. 晶粒结构与取向
- 细晶粒结构：钨基体表面晶粒尺寸通常为1-10 μm，细晶粒可增加晶界密度，促进钡原子扩散路径的多样性。
- 择优取向：部分研究表明，钨基体表面可能呈现（110）晶面择优取向，该晶面具有较高的表面能，更利于钡原子的吸附与扩散。
- 界面结合：钡化合物与钨基体之间形成冶金结合界面，无明显界面相，减少热应力导致的开裂风险。
5. 表面粗糙度与形貌
- 适度粗糙度：表面粗糙度（Ra）通常控制在0.1-1 μm范围内，既保证活性物质的有效附着，又避免过高粗糙度导致的局部电场集中。
- 微观形貌：扫描电子显微镜（SEM）观察显示，表面呈现“海绵状”多孔结构，孔隙连通性良好，有利于钡原子的均匀分布。
- 机械加工影响：阴极表面可能经过轻微研磨或抛光处理，以消除加工缺陷，但需避免过度处理导致孔隙封闭。
6. 表面污染控制
- 清洁工艺：制备过程中采用超高真空烘烤（300-500℃）、离子轰击清洗等手段，去除表面吸附的气体分子和杂质（如C、O、N）。
- 封装保护：阴极在激活后需立即封装于真空器件中，避免与空气接触导致表面氧化或钡原子中毒。
- 稳定性测试：通过长时间热处理（如1200℃下100小时）验证表面结构的热稳定性，确保发射性能无显著衰减。
