- 引言
1.1 背景介绍
在现代制造业中，切削工具是实现高效、精准加工的核心组成部分。随着工业技术的不断进步，对加工效率、工件质量以及工具寿命的要求日益提高，传统材料制成的工具已难以满足复杂工况的需求。在此背景下，硬质合金作为一种高性能材料，因其卓越的硬度、耐磨性和耐热性，逐渐成为高端切削工具制造的主流选择。特别是在金属切削、模具制造和航空航天等领域，硬质合金工具凭借其优异的性能，已成为不可或缺的加工利器。2025年，随着智能制造和自动化技术的深入发展，硬质合金铣刀的需求持续增长，其在精密加工中的应用场景也在不断扩展。
1.2 主题概述
硬质合金铣刀是一种以硬质合金材料制成的旋转切削工具，广泛应用于各种材料的铣削加工。其核心特性在于采用了碳化钨（WC）为基础，结合钴（Co）等粘结剂制成的合金材料，具备高硬度和耐久性的优势。本文将全面探讨硬质合金铣刀的定义，详细介绍其物理性能、几何特性及表面处理技术；分析其分类方式，包括结构、用途和涂层类型；阐述制造工艺、应用领域以及在使用中的优势与局限性；并提供使用注意事项，以确保其安全高效应用。通过本章及后续内容，读者将对硬质合金铣刀的特性与应用有深入了解，从而更好地将其融入实际生产中。
- 硬质合金铣刀的定义

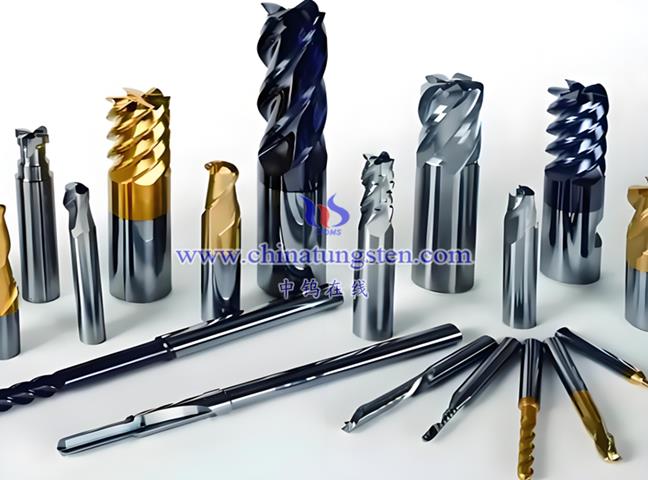

2.1 硬质合金铣刀的基本定义
硬质合金铣刀是一种高性能的旋转切削工具，其刀体和切削部分采用硬质合金材料整体制造，广泛应用于金属、合金及部分非金属材料的精密加工。硬质合金是一种复合材料，主要以碳化钨（WC）作为硬质相，辅以钴（Co）、镍（Ni）或铬（Cr）等金属作为粘结相，通过先进的粉末冶金工艺在高压（150-200 MPa）和高温（1350-1450°C）条件下烧结而成。这种材料赋予了铣刀超高的硬度（通常达到 HV 1300-1800），显著优于传统高速钢（HSS），并具备卓越的耐磨性、抗高温氧化性能（可稳定工作于 800-1000°C 甚至更高温度下），以及出色的抗机械应力能力，使其能够应对高速切削、干切削及复杂几何形状的加工需求。硬质合金铣刀的典型结构包括切削刃、柄部、过渡段和可选的冷却孔设计，切削刃可根据加工要求设计为直齿、螺旋齿（角度范围 15°-45°）、锯齿状或波纹状，以适应不同的工件材料和加工精度。其工作原理是通过高速旋转（转速可达 10,000-50,000 rpm，取决于直径和切削速度），利用切削刃以每齿进给率（fn）0.05-0.3 mm/tooth 移除材料，广泛应用于汽车制造、航空航天、模具加工及电子工业等高精度领域。2025年，随着5G技术驱动的微型化加工需求增加，硬质合金铣刀的小直径型号（直径 0.5-2 mm）在微加工领域的应用显著增长。
2.2 硬质合金铣刀与其他铣刀的区别
硬质合金铣刀与其他类型铣刀在材料组成、加工性能和应用场景上呈现出显著差异，为其在现代制造业中的独特定位奠定了基础。首先，与传统的高速钢（HSS）铣刀相比，硬质合金铣刀在硬度、耐热性和使用寿命上具有压倒性优势。HSS 铣刀的硬度一般为 HRC 62-66（约 HV 700-800），耐热性限制在 600°C 左右，长时间高温使用会导致退火软化，而硬质合金铣刀的耐热性可达 1000°C 以上，尤其在配备 TiAlN 涂层后，耐热性进一步提升至 1100°C，使其在高速切削（Vc 50-200 m/min）或干切削条件下表现出色。此外，硬质合金铣刀的使用寿命通常是 HSS 铣刀的 5-10 倍，显著降低了更换频率和生产停机时间。然而，HSS 铣刀因其较低的制造成本（约硬质合金的 1/3-1/5）和较好的韧性，仍然在低速加工（Vc < 30 m/min）、间歇性切削或小批量生产中占据一定市场份额，尤其在发展中国家的中小型企业中应用广泛。
另一方面，与陶瓷或金刚石涂层工具相比，硬质合金铣刀在性能和适用性上各有优劣。陶瓷铣刀（如氧化铝或氮化硅基）具有更高的硬度（HV 1800-2200）和耐磨性，适合超高速切削（Vc > 300 m/min）和加工高硬度材料（如淬硬钢 HRC 60+），但其脆性较高（断裂韧性 K₁c 约 3-5 MPa·m¹/²），在间歇切削或冲击负荷下易发生崩刃，且制造成本昂贵（约硬质合金的 2-3 倍），限制了其普及性。金刚石涂层工具（如 CVD diamond）则在加工非铁金属（如铝合金、碳纤维复合材料）时表现出色，耐磨性可达硬质合金的 10-20 倍，但其对铁基材料的化学亲和性导致快速磨损，且涂层剥落风险较高，成本也远超硬质合金（约 5-10 倍）。相比之下，硬质合金铣刀的断裂韧性（K₁c 10-15 MPa·m¹/²）更适于抗冲击，制造成本相对可控（约 50-100 美元/把，视尺寸和涂层而定），并通过 PVD 或 CVD 涂层技术（如 TiN、AlCrN）显著提升了耐用性，使其成为中等至高要求加工任务的理想选择。
从历史视角看，硬质合金铣刀的研发始于20世纪初，德国学者施罗特（Schroter）于1923年首次合成硬质合金，此后经过近百年的技术迭代，到2008年 GB/T 14301 等标准的制定，硬质合金工具逐渐成为行业标杆。2025年，随着人工智能优化切削参数和3D打印技术用于复杂刀具制造，硬质合金铣刀的定制化程度进一步提高，例如针对特定工件设计的多功能复合刀具（集铣削、钻孔于一体），显示出其在智能制造中的适应性。国际标准如 ISO 6987（硬质材料插入件）和 DIN 844（铣刀通用技术条件）也为硬质合金铣刀的全球应用提供了技术基准，尤其在欧盟和北美市场，其市场需求在2024-2025年间增长约 8%，推动了相关研发投入。
- 硬质合金铣刀的特点
3.1 硬质合金铣刀的物理性能
硬质合金铣刀以其卓越的物理性能在切削工具中占据重要地位，这些特性使其能够适应高强度、高速和复杂工况的加工需求。首先，其高硬度是核心优势，通常达到 HV 1200-1800（维氏硬度），远超传统高速钢（HSS）的 HV 700-800。这一硬度水平通过维氏硬度计（载荷 30 kg）测试，确保了铣刀在切削高硬度材料（如淬硬钢 HRC 50+）时的稳定性。此外，硬质合金铣刀具备优异的耐磨性，这一特性源于碳化钨（WC）颗粒的高抗磨损能力，结合钴（Co）粘结相的韧性增强，显著延长了工具寿命。耐用性测试（如 ISO 8688-1 标准）显示，在切削钢材（HB 200）时，磨损带宽度（VB）可控制在 0.3 mm 以内，持续使用时间可达 30-50 小时，具体取决于切削参数和工件材料。第三，耐热性是硬质合金铣刀的另一亮点，可在 800-1000°C 下稳定工作，甚至在配备 TiAlN 涂层后可承受高达 1100°C 的高温环境。这一性能使其适用于干切削或高转速加工（Vc 100-200 m/min），减少了冷却液的使用需求，符合2025年绿色制造的趋势。此外，硬质合金的热膨胀系数低（约 4.5-6.0 × 10⁻⁶/°C），在高温下仍能保持几何精度，特别适合航空航天领域对高精度零件的需求。
硬质合金铣刀的硬度特性
范围：HV 1200-1800
测试方法：维氏硬度计（载荷 30 kg）
应用优势：适合切削淬硬钢（HRC 50+）
硬质合金铣刀的耐磨性
基础材料：碳化钨（WC）+ 钴（Co）
耐用性指标：磨损带宽度 (VB) ≤ 0.3 mm
使用寿命：30-50 小时（视工况）
硬质合金铣刀的耐热性
工作温度：800-1000°C，TiAlN 涂层下达 1100°C
应用场景：干切削、高速加工（Vc 100-200 m/min）
环保效益：减少冷却液需求
硬质合金铣刀的热稳定性
热膨胀系数：4.5-6.0 × 10⁻⁶/°C
行业应用：航空航天高精度零件
3.2 硬质合金铣刀的几何特性
硬质合金铣刀的几何特性为其多功能性和高精度加工提供了基础。切削刃设计多样，包括直齿、螺旋齿或锯齿状，每种设计针对特定加工任务优化。直齿设计（螺旋角 0°）适用于低速粗加工，切削稳定性高，但振动较大；螺旋齿设计（螺旋角 15°-45°）通过渐进切入减少冲击力，适合高速精加工和复杂曲面加工，尤其在模具制造中应用广泛；锯齿状或波纹状切削刃则用于槽加工和薄壁工件切割，提升切屑控制能力。2025年，随着5轴数控机床的普及，螺旋角可定制化设计（例如 30°-40°）进一步优化了切屑排出和表面光洁度。此外，精度要求是硬质合金铣刀的另一亮点，公差等级通常为 h6（直径 3-10 mm）或 h7（直径 12-25 mm），通过三坐标测量机（CMM）检测，确保同轴度误差 ≤ 0.01 mm 和圆度误差 ≤ 0.005 mm。这一高精度特性使其在微型加工（如电子元件引脚孔）中表现卓越，满足了智能设备制造对公差控制的严格要求。
硬质合金铣刀的切削刃设计
直齿
螺旋角 0°，适用于低速粗加工
螺旋齿
螺旋角 15°-45°，适合高速精加工
锯齿状/波纹状
优化槽加工和薄壁切削
硬质合金铣刀的定制化趋势
螺旋角范围：30°-40°（5轴机床优化）
应用场景：复杂曲面、模具制造
硬质合金铣刀的精度标准
公差等级：h6（3-10 mm）、h7（12-25 mm）
检测工具：三坐标测量机（CMM）
精度指标：同轴度 ≤ 0.01 mm，圆度 ≤ 0.005 mm
硬质合金铣刀的微加工应用
直径范围：0.5-2 mm
行业需求：5G电子元件引脚孔
3.3 硬质合金铣刀的表面处理
表面处理技术显著提升了硬质合金铣刀的性能和适用性。涂层技术是其中的关键，常用涂层包括氮化钛（TiN）、氮化钛铝（TiAlN）或氮化铝铬（AlCrN），通过物理气相沉积（PVD）工艺在 450-500°C 下施加，涂层厚度一般为 1-3 μm。TiN 涂层提供基础耐磨性和润滑性，适合一般钢材加工；TiAlN 涂层因其高耐热性和抗氧化性（可达 900°C），成为高速切削和干切削的首选；AlCrN 涂层则在加工不锈钢或钛合金时表现出色，耐腐蚀性和韧性更优，结合强度通常超过 70 MPa（通过 scratch test 验证）。此外，表面粗糙度是质量控制的重要指标，切削部分的 Ra 通常控制在 ≤ 1.6 μm，通过数控磨削和抛光实现，而柄部的 Ra 可达 ≤ 0.8 μm，确保与机床主轴的完美配合。2025年，随着纳米涂层（如纳米多层 TiAlN）和自润滑涂层（如 MoS₂ 复合涂层）的研发，硬质合金铣刀的摩擦系数可降低至 0.2 以下，进一步提升了切削效率和工具寿命，尤其在航空航天领域对高性能涂层的需求激增。
阅读更多： 什么是硬质合金铣刀？
钨钼制品客制化研发与生产
中钨智造科技有限公司及中钨在线科技有限公司在钨制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务，是全球范围内具有较高知名度和信誉度的钨钼设计、研发、生产、整体解决方案集成商。
中钨智造/中钨在线主要产品包括：氧化钨产品，如APT/WO3等钨酸盐；钨粉和碳化钨粉；钨丝、钨球、钨条、钨电极等钨金属制品；高比重合金制品，如飞镖杆、渔坠子、车用钨曲轴配重、手机、钟表的振子、放射性医疗设备钨合金屏蔽材料等；用于电子电器的钨银、钨铜制品。硬质合金产品包括切、割、磨、削、铣、钻、刨等切削工具、耐磨零件、喷嘴、球体、防滑钉、模具、结构零件、密封件、轴承、耐高压高温腔体、顶锤等各类标准和客制化高硬度、高强度、耐强酸碱高性能产品。钼制品包括氧化钼、钼粉、钼及合金烧结材料、钼坩锅、钼舟、TZM、TZC、钼丝、、钼加热带、钼流口、钼铜、钼钨合金、钼溅射靶材、蓝宝石单晶炉部件等。
更多硬质合金产品信息, 请访问网站: tungsten-carbide.com.cn
如对相关产品感兴趣，欢迎与我们联系：
邮箱: sales@chinatungsten.com
电话: 0592 5129696 / 0592 5129595
