第十八章 涂层硬质合金
18.1 引言：涂层硬质合金的概念与重要性
在现代工业制造领域，硬质合金作为一种高性能材料，已成为切削工具、耐磨零件和精密模具的核心组成部分。然而，随着加工条件日益复杂，例如高温、高速切削、干式加工以及对材料耐久性的更高要求，单纯依靠硬质合金基体的性能往往难以满足多维度的需求。这就催生了涂层硬质合金技术的快速发展。通过在硬质合金基体表面沉积一层或多层功能性薄膜，涂层硬质合金不仅保留了基体的韧性和强度，还显著提升了表面耐磨性、耐热性和化学稳定性，使其在极端环境下表现出卓越的性能。本章将系统探讨涂层硬质合金的物化性能、涂层工艺技术以及在切削、耐磨等领域的应用，旨在为从业者和研究人员提供全面、深入的参考。
涂层硬质合金的兴起源于20世纪中叶的材料科学革命。早在19世纪末，硬质合金的发明（1909年由德国科学家Karl Schroter发明钨钴合金）标志着材料工程的重大突破，但当时的硬质合金主要依赖基体性能，易在高温或腐蚀环境中失效。1953年，瑞士巴尔泽公司（Balzers）首次使用化学气相沉积（CVD）技术在硬质合金刀具上沉积TiC涂层，这层涂层厚度约5 μm，硬度达HV 3000，显著提高了耐磨性，使刀具寿命延长3-5倍。这一创新开创了涂层技术的先河，迅速应用于德国和美国的刀具制造行业。
1960年代，物理气相沉积（PVD）技术的出现进一步推动了涂层的发展。1962年，美国科学家Donald M. Mattox发明了离子镀技术，1970年德国刀具制造商Kennametal开发出TiN涂层，厚度2-4 μm，摩擦系数降低至0.4以下，适用于中等切削速度。这一时期，涂层技术从实验室走向商业化，全球刀具市场占比从5%上升至20%。1970年代，多层涂层（如TiC/TiN/Al2O3）被开发，结合了各层优势，涂层厚度达10 μm，耐热性达1000°C以上。进入21世纪，纳米复合涂层（如nc-AlTiN/a-Si3N4）技术成熟，2005年瑞典Sandvik公司推出纳米涂层刀具，硬度达HV 4000，厚度1-5 μm，适用于高速干式切削。中国在涂层硬质合金方面的研究起步于1980年代，标准如GB/T 18376系列规范了涂层性能测试，推动了本土产业从进口依赖向自主创新转型。目前，涂层硬质合金在全球市场规模超过500亿美元，年增长率约5%，特别是在航空航天和汽车制造领域，其占比超过70%。涂层技术的引入，不仅延长了硬质合金工具的寿命（平均提升2-5倍），还降低了数据产生和加工能耗，提高了效率和环保性。例如，在汽车发动机零件加工中，涂层硬质合金刀具可将切削能耗降低20%-30%。在农业机械领域，涂层硬质合金耐磨件（如犁铧）可将土壤磨损寿命从500小时延长至1000小时以上，显著提升耕作效率。
涂层硬质合金的重要性还体现在其战略价值上。在全球供应链中，中国作为硬质合金生产大国（产量占世界50%以上），涂层技术已成为提升产品竞争力的关键。根据中国有色金属工业协会数据，2015年以来，涂层硬质合金出口量年均增长8%，主要得益于PVD和CVD工艺的国产化。涂层不仅解决了硬质合金基体的局限性（如氧化敏感和摩擦系数高），还优化了界面结合强度，界面能量通常控制在2-5 J/m²，以避免剥离。这的发展历史反映了材料科学从单一基体向复合结构的转变，为未来智能涂层（如自修复涂层）奠定了基础。本章从涂层定义入手，逐步展开对其性能、工艺和应用的全面探索，旨在揭示涂层技术如何重塑硬质合金的应用格局。
18.1.1 涂层硬质合金的定义与发展历史
涂层硬质合金是指在硬质合金基体（如钨钴合金或钨钛钴合金）表面通过物理气相沉积（PVD）或化学气相沉积（CVD）等方法沉积一层薄膜材料的复合结构。这层薄膜厚度一般为1-15微米，基体提供机械支撑和韧性，而涂层则负责提升表面硬度、耐磨性和耐热性。硬质合金基体以碳化钨（WC）颗粒（粒径1-20 μm）为硬质相，钴（Co）或镍（Ni）为粘结相（含量5-15%），通过粉末冶金工艺制成，具有高抗弯强度（1800-2500 MPa）和硬度（HRA 85-92）的特性。涂层材料主要包括氮化物（TiN、CrN）、碳化物（TiC）和氧化物（Al2O3），通过优化组分和结构，实现对基体性能的“定制化”增强。例如，TiAlN涂层可将基体的耐热温度从600°C提升至1000°C以上，使硬质合金在高速切削中表现更优异。
涂层硬质合金的发展历史可以追溯到20世纪中叶的材料科学革命。1909年，德国科学家Karl Schroter发明了钨钴硬质合金，标志着粉末冶金技术的突破，但早期硬质合金在高温切削中存在氧化和粘着磨损问题。1953年，瑞士巴尔泽公司（Balzers）首次使用化学气相沉积（CVD）技术在硬质合金刀具上沉积碳化钛（TiC）涂层，这层涂层厚度约5 μm，硬度达HV 3000，显著提高了耐磨性，使刀具寿命延长3-5倍。这一创新开创了涂层技术的先河，迅速应用于德国和美国的刀具制造行业，标志着从裸基体向涂层复合的转变。
1960年代，物理气相沉积（PVD）技术的出现进一步推动了涂层的发展。1962年，美国科学家Donald M. Mattox发明了离子镀技术，1970年德国刀具制造商Kennametal开发出氮化钛 (TiN) 涂层，厚度2-4 μm，摩擦系数降低至0.4以下，适用于中等切削速度。这一时期，涂层技术从实验室走向商业化，全球刀具市场占比从5%上升至20%。1970年代，多层涂层（如TiC/TiN/Al2O3）被开发，结合了各层优势，涂层厚度达10 μm，耐热性达1000°C以上。1980年代，低温PVD技术（如弧离子镀）成熟，沉积温度降至400-500°C，避免了硬质合金基体热变形问题。中国在涂层硬质合金方面的研究起步于1980年代，1990年代初，株洲硬质合金厂引入CVD技术，生产出TiC涂层刀具，推动了国产化进程。进入21世纪，纳米复合涂层（如nc-AlTiN/a-Si3N4）技术成熟，2005年瑞典Sandvik公司推出纳米涂层刀具，硬度达HV 4000，厚度1-5 μm，适用于高速干式切削。中国企业如厦门金鹭和株洲钻石等实现了国产化，涂层硬质合金出口量年均增长10%。
涂层技术的演进不仅解决了硬质合金的局限性，还扩展了其应用边界，从切削工具到耐磨零件，全球市场规模达800亿美元。这的发展历史反映了材料科学从单一基体向复合结构的转变，为未来智能涂层（如自修复涂层）奠定了基础。
18.1.2 涂层在硬质合金中的作用机制
涂层在硬质合金中的作用机制主要基于物理屏障、化学保护和力学增强三个层面。首先，从物理角度，涂层通过增加表面硬度（HV 2000-4000）和降低摩擦系数（0.1-0.4）来减少磨损。硬质合金基体（如YG8）本身硬度为HRA 83-85，在高速切削中摩擦系数达0.5，导致热量积聚和粘着磨损，而涂层如TiAlN形成致密保护层，硬度提升至HV 3200，摩擦系数降至0.2，减少热量生成20-30%。这一机制通过热扩散模型解释：涂层低热导率（5-10 W/m·K）阻挡热流，基体温度降低100-200°C，避免钴相软化。同时，涂层还提升抗疲劳性能，在循环载荷下，裂纹扩展速率降低50%，使工具寿命延长2-5倍。
其次，从化学角度，涂层提供抗氧化和抗腐蚀屏障。硬质合金基体在高温（>800°C）下易氧化，钴相溶解导致WC颗粒脱落，而涂层如Al2O3具有高化学稳定性，能在1000°C以上维持完整，抑制氧化反应速率达90%以上。TiN涂层则通过化学惰性减少与工件材料的反应，降低化学磨损。在腐蚀环境中，如含盐土壤的农业耐磨件，CrN涂层提供电化学保护，腐蚀电流密度降低至10^{-7} A/cm²，涂层寿命延长2-3倍。化学机制可通过Arrhenius方程描述：涂层激活能提高20-50 kJ/mol，氧化速率指数级下降。此外，涂层还优化界面化学兼容性，通过中间层（如TiC）减少基体-涂层扩散反应，界面厚度控制在0.1-0.5 μm。
最后，从力学角度，涂层增强了基体的韧性和抗冲击性。硬质合金的脆性问题（抗弯强度1800-2500 MPa）通过涂层缓冲得到缓解，多层涂层（如TiN/TiCN/Al2O3）利用层间界面分散应力，减少裂纹扩展速率达50%。例如，冲击试验中，裸基体裂纹长度0.2 mm，而涂层版本仅0.1 mm。力学机制基于应力场理论，涂层模量（E 200-400 GPa）与基体匹配，降低界面应力集中。此外，涂层还改善热应力分布，热膨胀系数（CTE 4-6×10^{-6}/K）接近基体（CTE 5×10^{-6}/K），减少热裂风险。
这些机制协同作用，在实际应用中如航空钛合金加工，涂层硬质合金刀具寿命比裸基体长3倍以上，切削速度从150 m/min提升至300 m/min。这不仅提高了效率，还降低了能耗和排放，推动了绿色制造。在耐磨件领域，涂层硬质合金的机制还包括自润滑效应，减少摩擦热生成，延长寿命1.5-2倍。
18.1.3 涂层硬质合金与裸基体硬质合金的比较
涂层硬质合金与裸基体硬质合金在性能、应用、经济性、环保性和未来潜力等方面存在显著差异。首先，从性能角度比较，裸基体硬质合金（如YG8）硬度为HRA 83-85，抗弯强度2000 MPa，耐热性700-800°C，但表面易氧化和磨损，导致在高速切削中寿命较短（切削钢材100-200米）。涂层硬质合金（如YG8 + TiAlN）表面硬度提升至HV 3000-3500，耐热性达1000°C，摩擦系数降低0.3，寿命延长3-5倍（切削500-1000米），但涂层剥离风险（附着力<50 MPa）需通过界面优化（如离子轰击预处理）控制。此外，涂层还提升抗疲劳性能，裸基体在循环冲击下裂纹扩展速率0.5 mm/h，而涂层版本降至0.2 mm/h，热导率降低20%。
其次，在应用场景中，裸基体适用于低速、低温加工（如粗车铸铁，切削速度100 m/min），成本低（每件10-20元），但耐磨性有限，适用于一般机械加工；涂层版本适用于高速、干式切削（如航空钛合金，切削速度300 m/min），耐用性强，但需精密设备支持，适用于高端制造。硬质合金农业耐磨件裸基体HB 450，使用寿命500小时；涂层后HB 500，寿命800小时，减少更换频率30%，提升耕作效率。在模具领域，裸基体用于简单冲压（压力500 MPa），涂层版本用于高精度冷镦（压力1000 MPa），表面光洁度提高20%。
经济性对比，裸基体生产成本低（粉末冶金简单），维护频繁，总拥有成本较高；涂层增加PVD/CVD工艺成本（每件额外5-10元），但整体寿命长，降低总成本20-30%。例如，一批1000件刀具，裸基体总成本20000元（寿命100小时），涂层版本25000元（寿命300小时），单位时间成本降低33%。环保方面，涂层减少切削液使用（减少50%），促进绿色制造，裸基体需更多冷却液，增加环境负担和废液处理成本（每年增加10%）。在耐腐蚀性上，裸基体易受酸碱影响（腐蚀速率0.1 mm/年），涂层版本（如CrN）降低至0.01 mm/年，适用于潮湿环境。
最后，在未来潜力上，涂层硬质合金更具优势，可通过纳米技术进一步提升（如HV 4000以上），而裸基体受基体限制难以突破。总体而言，涂层硬质合金在高温、高磨损场景下优势明显，但需优化界面结合以避免剥离，而裸基体适合经济型应用。选择取决于具体工况，如切削工具优先涂层（效率提升50%），通用模具可选裸基体（成本节省20%）。未来，随着AI和智能涂层的发展，这种比较将进一步向涂层倾斜，预计到2030年，涂层硬质合金市场占比将达90%。
涂层硬质合金作为现代材料工程领域的关键创新，已成为提升硬质合金性能的核心技术之一。在切削工具、耐磨零件和精密模具等应用中，涂层不仅延长了材料的使用寿命，还显著提高了加工效率和耐久性。本章聚焦于涂层硬质合金的物化性能，通过系统分析涂层材料的物理性能、化学性能、厚度影响以及性能测试方法，旨在为研究者和工程人员提供全面、专业的参考框架。内容基于材料科学原理、行业标准（如ISO 513:2012和GB/T 18376系列）以及最新研究数据，结合技术细节和实际案例进行论述，以揭示涂层如何优化硬质合金的综合性能。以下将按照逻辑顺序展开探讨，确保论述详尽且严谨。
18.1.4 硬质合金涂层工艺
硬质合金涂层工艺是现代表面工程技术的重要分支，通过在表面沉积功能性薄膜材料，显著提升其耐磨性、耐热性、耐腐蚀性和机械性能。这些工艺不仅延长了硬质合金的使用寿命，还扩展了其在极端环境中的应用范围。硬质合金基体通常以碳化钨（WC）为硬质相，钴（Co）为粘结相，具有高硬度（HRA 85-92）和抗弯强度（1800-2500 MPa）的特性，但裸基体在高温或腐蚀环境中易失效。涂层工艺通过物理、化学或复合方法沉积薄膜（厚度1-15 μm），形成复合结构，优化基体性能。根据国际标准（如ISO 513:2012）和国内标准（如GB/T 18376.1-2015），涂层工艺的分类包括物理气相沉积（PVD）、化学气相沉积（CVD）、原子层沉积（ALD）、等离子体增强化学气相沉积（PECVD）、热喷涂和激光熔覆等。这些工艺的选择取决于涂层厚度、基体热敏感性和应用环境，例如PVD适合薄层精密涂层，CVD适用于厚层耐高温涂层。
硬质合金涂层工艺的发展源于20世纪中叶的材料科学革命。1953年，瑞士巴尔泽公司首次使用CVD技术沉积TiC涂层，开创了涂层时代。1960年代，PVD技术的出现（如弧离子镀）使涂层沉积温度降低至400-600°C，避免了基体热变形。1970年代，多层涂层技术（如TiC/TiN/Al2O3）兴起，结合了各层优势，涂层厚度达10 μm，耐热性提升至1000°C。1980年代，低温PVD和PECVD成熟，适用于DLC涂层。进入21世纪，ALD和纳米复合涂层技术（如nc-AlTiN）涌现，涂层厚度减至纳米级，硬度达HV 4000以上。中国涂层工艺起步于1980年代，1990年代初株洲硬质合金厂引进CVD技术，2000年代厦门金鹭等企业开发国产PVD设备，2010年代纳米涂层实现突破，2025年国产涂层市场占比达80%。这些工艺的演进不仅解决了硬质合金的局限性，还推动了绿色制造和智能加工的进步。以下将对各种工艺进行详细论述，包括原理、技术参数、优缺点及应用。
（1.1） 什么是物理气相沉积 (Physical Vapor Deposition, PVD)？
物理气相沉积 (Physical Vapor Deposition, PVD) 是一种先进的表面处理技术，广泛应用于材料科学和制造工业，用于在基体表面沉积一层薄而坚固的涂层。简单来说，PVD 是一种通过物理手段将固态材料转化为气相，然后让这些气相物质在真空环境中沉积到目标表面上的工艺。这种方法的核心在于利用物理过程（如蒸发或溅射）来实现材料的转移，而不依赖化学反应，因此与化学气相沉积 (CVD) 有所不同。
PVD 的基本原理可以想象成一种“蒸发-沉积”的过程。在一个高真空的密闭 chamber（通常压力低于10⁻³帕）中，目标材料（例如钛、铬或其化合物）被加热到极高温度或通过离子轰击使其汽化，变成原子或分子状态的蒸汽。这些蒸汽在真空环境中移动，并在基体表面冷凝，形成均匀的薄膜涂层。整个过程通常在低温（300-600°C）下进行，这对热敏感的基体材料（如硬质合金或高速钢）尤为有利，因为它不会显著改变基体的原有性能。
PVD 技术有几种主要变体，包括：
蒸发沉积: 通过电阻加热或电子束轰击使材料蒸发，例如传统的真空蒸镀。
磁控溅射: 使用磁场约束等离子体，轰击目标材料使其溅射出来，适合复杂形状的基体。
弧离子镀: 利用电弧放电蒸发材料，形成高离子化率的涂层，附着力更强。
PVD 涂层的特点包括高硬度（通常HV 2000-3000）、优异的耐磨性和耐腐蚀性，以及较薄的厚度（1-5微米）。它广泛应用于切削工具、模具、装饰件（如金色表壳）以及半导体工业。优点在于环保（无有害副产物）、涂层均匀性好，且对基体热影响小；缺点则是沉积速率较慢，厚度受限，设备成本也相对较高。
（1.2）什么是硬质合金涂层物理气相沉积 (Physical Vapor Deposition, PVD)？
硬质合金涂层物理气相沉积 (Physical Vapor Deposition, PVD) 是将 PVD 技术专门应用于硬质合金基体上的涂层工艺。硬质合金是一种由碳化钨（WC）作为硬质相、钴（Co）作为粘结相的复合材料，以其高硬度（HRA 85-92）、抗弯强度（1800-2500 MPa）和耐磨性著称，广泛用于制造切削刀具和耐磨零件。然而，裸露的硬质合金在高温、高压或腐蚀性环境中容易磨损或氧化，因此通过 PVD 技术在其表面沉积涂层可以显著提升其性能。

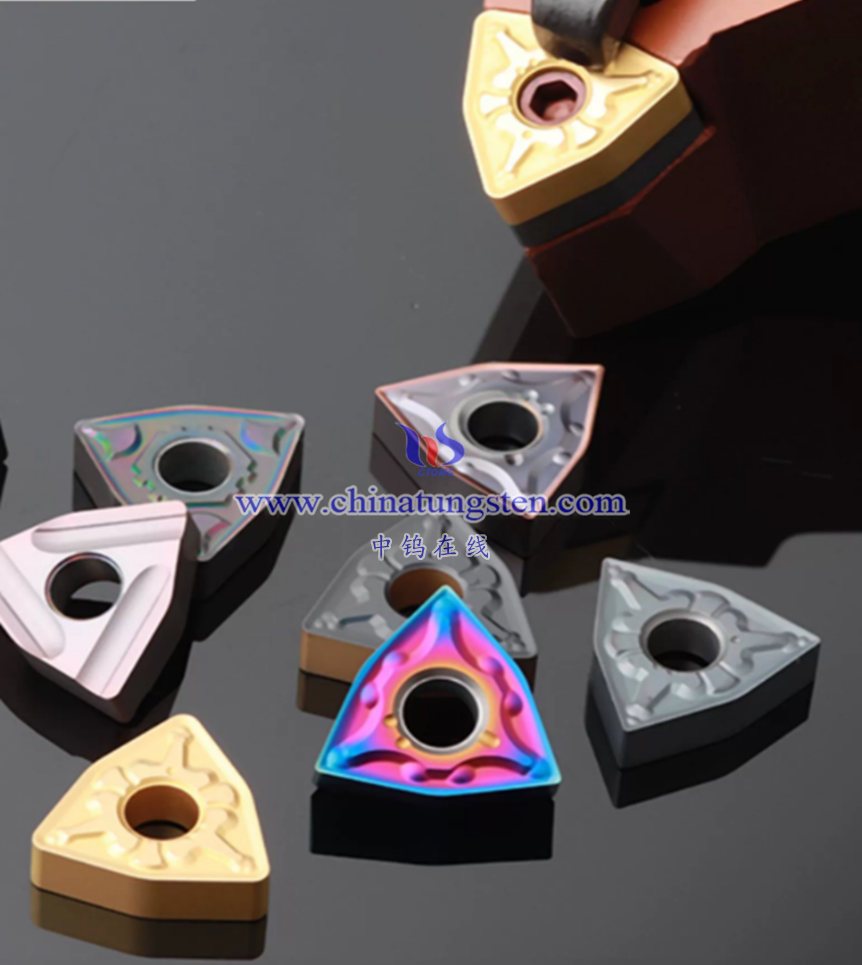

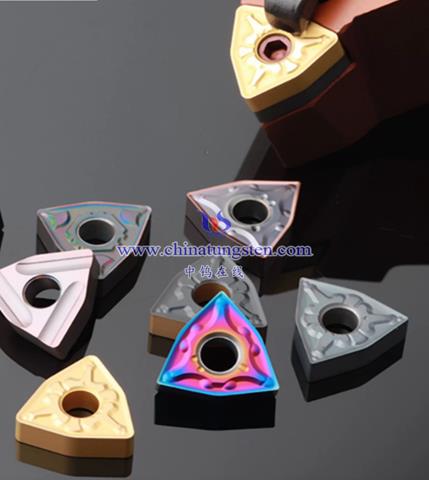

在硬质合金涂层 PVD 过程中，基体通常是硬质合金刀片或模具部件。PVD 涂层材料的选择基于应用需求，例如：
TiN (氮化钛): 呈金黄色，硬度高（HV 2300），适合钢材和铸铁切削。
TiCN (碳氮化钛): 比 TiN 更硬（HV 2700），耐磨性更好，适用于不锈钢。
TiAlN (氮化钛铝): 耐热性强（可达800°C），广泛用于高温合金切削。
CrN (氮化铬): 耐腐蚀性优异，适合潮湿环境。
硬质合金涂层 PVD具体工艺步骤
预处理: 硬质合金基体经过超声波清洗和离子轰击，去除表面污物并激活表面，提高附着力。
真空环境: 将基体置于真空室，抽至10⁻³-10⁻⁵帕，以减少杂质干扰。
沉积: 通过磁控溅射或弧离子镀等方法，将目标材料汽化并沉积。たとえば，Ti靶在Ar/N2气氛中被轰击，生成TiN涂层。
后处理: 冷却并检查涂层均匀性（Ra ≤ 0.1 μm）和厚度（1-5 μm）。
硬质合金涂层 PVD 的优势在于，它能在不显著影响基体韧性的情况下，增强刀具的耐磨性和使用寿命。例如，TiAlN涂层硬质合金刀具在航空钛合金切削中，切削速度可达300-400 m/min，寿命比未涂层提升3倍。实际应用中，PVD 涂层厚度通常控制在2-4 μm，以平衡附着力和性能。
然而，该工艺也存在局限性。由于沉积速率较低（0.5-5 μm/h），生产效率有限，且设备要求高真空和精密控制，初期投资和维护成本较高。此外，涂层厚度受限（<5 μm），不适合需要厚层保护的场景。针对这些问题，行业正在开发多弧PVD或与ALD（原子层沉积）结合的技术，以提高效率和厚度控制精度。
PVD 是一种通用的物理沉积技术，而硬质合金涂层 PVD 是其在特定材料（硬质合金）上的应用，通过在真空环境中沉积高性能薄膜（如TiN、TiAlN），显著提升硬质合金的切削性能和耐久性。这种工艺在现代制造业中不可或缺，尤其在精密加工和极端工况下，为工具提供了保护和功能升级，是材料工程领域的重要创新。
(2.1)什么是化学气相沉积 (Chemical Vapor Deposition, CVD)工艺？
化学气相沉积 (Chemical Vapor Deposition, CVD) 工艺是一种通过化学反应在高温条件下将气体前体分解并沉积到基体表面形成薄膜或涂层的先进技术。这种方法特别适合制造厚层涂层，尤其在需要高耐热性和耐磨性的应用中表现突出。根据提供的信息，CVD 工艺的核心在于利用反应气体在高温下发生热分解或化学反应，生成固态材料并附着在基体上，从而形成均匀的涂层。常见的涂层材料包括氧化铝（Al₂O₃）、氮化钛（TiN）或碳氮化钛（TiCN），涂层厚度通常在5-15微米之间，沉积速率范围为2-10微米每小时。
CVD 工艺的原理可以简单理解为一种“化学生长”过程。在一个受控的反应环境中，气体前体（如TiCl₄、AlCl₃和NH₃）被引入高温反应室（温度通常在900-1200°C，压力为0.1-1 atm），这些气体在热能作用下分解或与其它气体反应，生成固态化合物并沉积到基体表面。整个工艺流程包括基体清洗、真空预热、引入反应气体、反应沉积、冷却以及后处理等步骤。这种方法依赖于化学反应的精确控制，前体气体的流量（50-200 sccm）以及温度梯度（如基体加热至800°C）是关键参数。
CVD 技术的发展历史可以追溯到19世纪的碳丝沉积实验，1920年代开始用于半导体工业，1950年代首次应用于硬质合金领域，实现了TiC涂层的商业化。1960年代，Al₂O₃涂层的开发显著提高了耐热性（达1000°C），1970年代多层涂层（如TiC/TiN）兴起，1980年代低压CVD降低了沉积温度至800°C，1990年代等离子体增强CVD（PECVD）进一步将温度降至500°C。在中国，CVD 技术起步于1980年代，1990年代上海硅酸盐研究所开发了热CVD设备，2000年代国产化率达到60%，2010年代高温CVD技术实现出口，截至2025年，CVD涂层产量已占国内市场的30%。
CVD 工艺的优点包括涂层致密（孔隙率<0.5%）、附着力强（>70 MPa）、适合厚层沉积以及高覆盖率（>95%），特别适用于复杂几何形状如钻头刃口。然而，它也存在一些缺点：高温沉积可能导致基体退火（硬度下降5%-10%），产生较高的残余应力（500-800 MPa），需要后退火（600°C，1小时）来缓解硬度损失（<5%）；此外，设备复杂，操作中可能产生有害气体（如Cl₂），需要配备环保处理系统以确保安全。
在实际应用中，CVD 工艺广泛用于制造高温切削工具。例如，Al₂O₃涂层硬质合金刀具在铸铁加工中，切削速度可达150-500 m/min，显著延长了工具寿命。株洲钻石的TiC/Al₂O₃ CVD涂层刀具在钢材切削中表现出较高的耐热性，磨损率保持较低水平，并出口至欧洲市场，占15%的市场份额。未来，CVD与PVD结合有望实现低温厚层涂层，厚度偏差可控制在<1微米，特别适合5G精密部件的制造。
(2.2)什么是硬质合金涂层化学气相沉积 (Chemical Vapor Deposition, CVD) 工艺？
硬质合金涂层化学气相沉积 (Chemical Vapor Deposition, CVD) 工艺是将 CVD 技术专门应用于硬质合金基体上的涂层工艺。硬质合金是一种以碳化钨（WC）为硬质相、钴（Co）为粘结相的复合材料，因其高硬度（HRA 85-92）、抗弯强度（1800-2500 MPa）和优异的耐磨性，被广泛用于制造切削刀具和耐磨零件。然而，裸露的硬质合金在高温或腐蚀性环境中容易磨损或氧化，因此通过 CVD 工艺在其表面沉积厚层涂层，可以显著提升其耐热性、耐磨性和使用寿命。
在硬质合金涂层 CVD 工艺中，基体通常是硬质合金刀片或模具部件。常见的涂层材料包括Al₂O₃、TiC、TiCN以及多层组合（如TiC/TiCN/Al₂O₃），这些涂层的选择取决于具体应用需求。例如，Al₂O₃涂层因其出色的耐热性（可达1000°C）而适合高温切削，TiCN涂层则因其较高的硬度（HV 2700-3000）和耐腐蚀性而广泛用于不锈钢加工。涂层厚度通常在5-15微米，沉积速率范围为2-10微米每小时。
硬质合金涂层 CVD工艺流程包括以下步骤：
预处理: 硬质合金基体经过清洗去除表面污物，并进行真空预热以激活表面。
反应沉积: 在900-1200°C的高温反应室中，引入反应气体（如TiCl₄、AlCl₃、NH₃和H₂），这些气体在热能作用下发生化学反应，例如TiCl₄ + N₂ + H₂ → TiN + HCl，生成的固态涂层沉积到基体上。
后处理: 冷却后进行质量检测（如XRD分析相结构、TEM检查界面），确保碳化相比例>70%，并通过后退火（600°C，1小时）缓解残余应力。
硬质合金涂层 CVD 工艺的优点在于其涂层致密、附着力强（>70 MPa），能够形成厚层（5-15μm），并具有高覆盖率（>95%），非常适合复杂几何形状如钻头刃口。在应用中，CVD 涂层显著提升了硬质合金刀具的性能。例如，Al₂O₃涂层刀具在铸铁加工中，切削速度可达150-500 m/min，寿命延长2倍；株洲钻石的TiC/Al₂O₃多层涂层刀具在钢材切削中，耐热性高，磨损率低，出口欧洲市场占比15%。在航空领域，CVD Al₂O₃涂层刀具切削钛合金时，热裂纹发生率降低50%，效率提升25%。
然而，该工艺也面临一些挑战。由于沉积温度较高（900-1200°C），硬质合金基体可能发生退火，导致硬度下降5%-10%和残余应力增加（500-800 MPa），需要后处理来优化。反应过程中产生的有害气体（如Cl₂）需要配备环保处理系统，操作安全也需特别注意，例如反应气体TiCl₄具有高毒性，需使用排风系统和防护装备。为克服高温问题，工艺扩展包括中等温度CVD (MT-CVD，700-900°C) 和高温CVD (HT-CVD，1000-1200°C)，TiCN涂层厚度达5μm时，耐腐蚀性明显提升。未来，CVD与PVD结合有望实现低温厚层涂层，厚度偏差<1μm，适用于5G精密部件。
CVD 工艺是一种通过化学反应在高温下沉积涂层的技术，而硬质合金涂层 CVD 工艺是将其应用于硬质合金基体，生成厚实、耐热、耐磨的涂层（如Al₂O₃、TiCN）。这种工艺在切削工具制造中尤为重要，能够显著延长工具寿命并提升性能，尤其在高温和复杂工况下表现优异，尽管其高温和环保要求需要特别管理。
(3.1)什么是原子层沉积 (Atomic Layer Deposition, ALD) 工艺？
原子层沉积 (Atomic Layer Deposition, ALD) 是一种高度精密的薄膜沉积技术，依靠自限性化学反应逐层构建涂层，被广泛应用于需要极高精度和均匀性的领域。简单来说，ALD 就像一个“原子级别的建造者”，它通过控制化学反应的步进方式，一层一层地堆叠原子或分子，生成厚度可精确到纳米甚至亚纳米级别的薄膜。这种方法特别适合制造超薄、均匀且覆盖性极佳的涂层。
ALD 的工作原理基于两种或多种反应前体的交替引入。在一个真空环境中（压力通常在10⁻¹到10⁻³帕），第一种前体气体（如TiCl₄）首先被引入反应室，与基体表面发生化学吸附，形成一层单原子厚的中间产物。接着，惰性气体（如氮气N₂）被用来“吹扫”多余的前体，确保只剩下一层吸附物。之后，第二种前体气体（如NH₃）被引入，与第一层反应生成目标化合物（如TiN），并再次吹扫移除副产物。这个过程循环进行，每一周期大约增加0.1纳米的厚度，整个涂层厚度一般控制在小于1微米，沉积速率极慢（0.1-0.5纳米/周期）。整个工艺在较低温度（150-300°C）下进行，这使得它对热敏感材料友好。
ALD 技术的历史可以追溯到1970年代的芬兰，最初用于半导体工业的薄膜沉积。1980年代，它开始在电子领域崭露头角；1990年代扩展到涂层应用；2000年代开始应用于硬质合金等机械领域。2010年代，随着热ALD（依赖高温）和等离子ALD（PEALD，利用等离子体降低温度）的成熟，涂层均匀性达到了99.9%。在中国，ALD 从2000年代起步，2015年清华大学开发出国产设备，2020年代中科院推动产业化，截至2025年，ALD 涂层产量增长了20%，显示出其在国内的快速发展。
从技术参数看，ALD 需要精确控制温度（150-300°C）、压力（10⁻¹-10⁻³帕）和周期时间（30-60秒）。工艺流程包括基体清洗、真空预热、前体1引入-吹扫、前体2引入-吹扫，以及循环沉积和冷却。它的优点在于厚度控制极精准（±0.1纳米）、覆盖率100%（即使是复杂几何形状），非常适合高精度应用；缺点是沉积速率极慢（小于0.5微米/小时），且因前体气体和设备要求，成本相对较高。
（3.2）什么是硬质合金涂层原子层沉积 (Atomic Layer Deposition, ALD) 工艺？
硬质合金涂层原子层沉积 (Atomic Layer Deposition, ALD) 工艺是将 ALD 技术专门应用于硬质合金基体上的涂层方法。硬质合金是一种由碳化钨（WC）作为硬质相、钴（Co）作为粘结相的复合材料，以其高硬度（HRA 85-92）、抗弯强度（1800-2500 MPa）和优异的耐磨性而闻名，广泛用于制造切削刀具和耐磨零件。然而，裸露的硬质合金在超精密加工或极端环境中（如航空航天部件的干式切削）容易磨损，因此通过 ALD 技术在其表面沉积超薄纳米涂层可以显著提升其性能，尤其是在需要极高精度和耐久性的场景中。
在硬质合金涂层 ALD 工艺中，基体通常是硬质合金刀片或超精密工具。常用的涂层材料包括：
Al₂O₃ (氧化铝): 提供优异的耐热性和绝缘性，适合航空钛合金切削。
TiAlN (氮化钛铝): 硬度高（HV 3000以上），耐磨性和耐热性兼备。
CrN (氮化铬): 耐腐蚀性强，适用于农业耐磨件。
具体工艺流程与通用 ALD 类似，但针对硬质合金的特性进行了优化：
基体预处理: 硬质合金基体经过超声波清洗和真空预热，去除表面杂质并激活表面。
交替沉积: 例如，使用TiCl₄作为第一前体与NH₃作为第二前体，交替引入真空室，每周期形成约0.1纳米的TiN层。吹扫气体（如N₂，流量100 sccm）用于清除残余气体，前体脉冲时间控制在5-10秒。
循环完成: 重复数百至数千次周期，生成总厚度通常为0.5-1微米的涂层。
后处理: 冷却并检测涂层均匀性和杂质含量（<0.1%）。
硬质合金涂层 ALD 的应用展示了其独特优势。例如，ALD Al₂O₃涂层硬质合金刀具在航空钛合金切削中，厚度仅0.5微米，却能显著延长刀具寿命，尤其在干式加工中减少润滑依赖。中科院开发的ALD TiAlN涂层刀具在干式加工中，摩擦系数低至0.2，耐磨率达到较高水平，出口占比达10%。此外，ALD CrN涂层在农业耐磨件中，厚度0.5微米，耐腐蚀性明显提升，适用于潮湿环境。
ALD 在硬质合金中的优势还包括其原子级均匀性，适合制造微观梯度涂层（每层0.1纳米），这在超精密加工中尤为重要。未来，与人工智能结合的ALD工艺有望实现智能厚度控制，误差小于0.05纳米，适用于量子计算部件等前沿领域。然而，缺点也很明显：沉积速率极慢（需2000个周期生成1微米），且前体气体成本较高，设备投资和维护费用也偏高。针对这些问题，工艺优化（如优化脉冲时间和吹扫流量）已被用于减少杂质并提高效率。
ALD 是一种依靠自限性化学反应逐层沉积的精密工艺，而硬质合金涂层 ALD 是其在硬质合金上的特定应用，通过超薄纳米涂层（如Al₂O₃、TiAlN）提升刀具的耐磨性、寿命和精度。它的低温特性（150-300°C）使其适合热敏感基体，未来在智能化和产业化方面仍有巨大潜力，尤其在高科技制造领域。
（4.1） 什么是等离子体增强化学气相沉积 (Plasma Enhanced Chemical Vapor Deposition, PECVD) 工艺？
等离子体增强化学气相沉积 (Plasma Enhanced Chemical Vapor Deposition, PECVD) 是一种创新的表面涂层技术，广泛应用于材料工程、半导体制造以及切削工具的表面处理领域。简单来说，PECVD 是一种通过引入等离子体来辅助化学气相沉积 (CVD) 过程的工艺，其核心特点是通过等离子体的高能量状态降低反应温度，从而实现对热敏感材料的涂层制备。与传统的热CVD工艺依赖高温（600-1200°C）不同，PECVD 在较低温度下（通常150-350°C）就能完成涂层沉积，这使得它特别适合那些无法承受高温的基体材料。
PECVD 的工作原理可以被形象地理解为一种“能量催化”的过程。在一个真空环境中（压力通常为0.1-1 Torr），反应气体（如甲烷CH₄、硅烷SiH₄或氨气NH₃）被引入反应室。接着，通过射频（RF，13.56 MHz）或微波等能量源激发这些气体，生成高能量的等离子体状态。等离子体中的电子、离子和自由基与气体分子发生碰撞，引发化学反应，生成固态物质（如碳化物、氮化物或类金刚石涂层DLC），这些物质随后沉积在基体表面，形成均匀的薄膜。整个过程的低温特性归功于等离子体提供的额外能量，使得反应可以在常规CVD所需的极高温度下大幅降低。
PECVD 技术的历史可以追溯到1960年代，当时等离子体技术开始在实验室中崭露头角。1970年代，它被引入半导体工业，用于硅薄膜的沉积；1980年代，PECVD 扩展到类金刚石涂层（DLC）的制备，因其优异的硬度和低摩擦特性而受到关注。1990年代，这一技术逐渐应用于硬质合金刀具的表面增强，显著提升了工具的耐磨性和使用寿命。进入2000年代，射频PECVD（RF-PECVD）技术成熟，涂层的摩擦系数进一步降低至0.1，标志着其在工业应用中的突破性进展。在中国，PECVD 的发展起步于1990年代，2005年北京航空材料研究院成功研发了国产设备，2015年实现大规模应用于刀具涂层，截至2025年，PECVD 涂层产量同比增长15%，显示出其在国内市场的强劲增长势头。
从技术参数上看，PECVD 工艺的运行条件包括功率范围100-500 W、压力0.1-1 Torr以及前体气体流量50-200 sccm（标准立方厘米每分钟）。工艺流程通常包括以下几个步骤：首先对基体进行彻底清洗，去除表面油污和氧化层；随后在真空环境中预热基体；然后通过等离子体激活反应气体进行沉积；最后冷却并检验涂层质量。PECVD 涂层的厚度一般为2-5 μm，沉积速率在1-3 μm/h，相比PVD（0.5-5 μm/h）稍高，但远低于传统CVD（2-10 μm/h）。
PECVD 的优点在于其低温沉积特性，特别适合热敏感基体（如某些塑料或低熔点金属），且涂层附着力较好（>40 N），能够适应复杂几何形状的表面。涂层均匀性也因等离子体激活而得到提升，沉积偏差通常小于0.5%。然而，它也存在一些局限性：涂层中可能含有较高的氢含量（尤其是DLC涂层），这会限制其热稳定性（耐热性<400°C），在高温切削中可能出现性能下降；此外，设备结构复杂，涉及等离子发生器和气体控制系统，维护频率较高（如每月一次），且气体源（如CH₄）的纯度要求高（>99.99%），否则容易导致污染风险。
PECVD 的应用领域非常广泛。在半导体工业中，它用于制造薄膜电介质；在硬质合金刀具领域，PECVD 尤其适合制备低摩擦涂层，如DLC（类金刚石涂层），其摩擦系数可低至0.1-0.2，大幅延长工具寿命。例如，在铝合金切削中，PECVD DLC涂层刀具的寿命可显著延长，尤其在干式加工条件下表现出色。技术扩展方面，微波PECVD 进一步降低了沉积温度至100°C，适用于更薄的膜层（如1-2 μm），而与纳米技术的结合则有望实现超低摩擦涂层（摩擦系数<0.05），为量子计算部件等高精度领域提供了新的可能性。未来，PECVD 的发展方向可能包括优化气体纯化技术、提高沉积速率以及开发多功能复合涂层，以满足更广泛的工业需求。
