高温对钨合金性能指标影响与时效行为有哪些？
一、高温对钨合金性能指标的影响
力学性能
强度
纯钨在高温 (>1200℃) 下强度急剧下降，因脆性大，晶界滑移严重。
W-Ni-Fe / W-Ni-Cu 重钨合金在 600–800℃ 仍能保持一定强度，但随着温度升高，Ni 基体发生软化，承载能力降低。
W-Re、W-Mo 合金能保持较好的高温强度和蠕变抗性。
硬度
随着温度升高，硬度普遍下降。高温下 Ni/Cu 基体相对变软，钨颗粒仍然坚硬 → 合金的整体硬度受基体主导。
韧性
钨的室温韧性差，但高温 (>500℃) 下塑性显著提高；某些添加 Ta、Re 的合金韧性保持性更好。
物理性能
热膨胀系数：高温下逐渐升高，容易引发热疲劳。
导热率：随温度升高而下降，特别是 Ni/Cu 基体，降低合金的热导性能。
抗蠕变性能：在 800–1200℃ 时，Ni/Cu 基体发生严重蠕变，而 W-Re/W-Mo 合金抗蠕变性更好。
抗氧化性
钨在空气中 500℃ 左右就会开始剧烈氧化，生成 WO₃ 挥发物 → 高温服役必须真空或保护气氛。
添加 Re、Ta、Mo 等元素可一定程度改善氧化抗性，但本质上仍需涂层或保护环境。

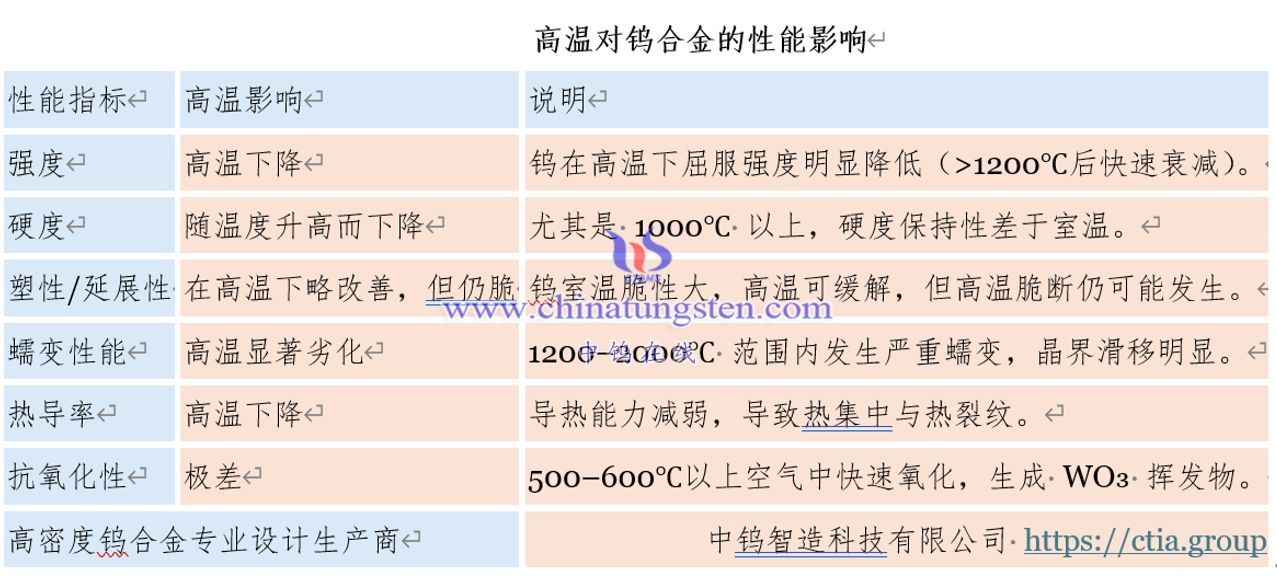

高温对钨合金的性能影响
二、钨合金高温下的典型失效行为
脆性断裂（Brittle Fracture）
室温脆性 + 高温热应力 → 热裂纹。
高温下晶界脆化（尤其在含氧、杂质条件下）。
蠕变变形（Creep Deformation）
长时间高温载荷下，合金出现塑性形变，晶粒间产生滑移。
对 W-Re、W-Ni-Fe 等重钨合金尤为突出。
氧化失效（Oxidation Failure）
高温空气中生成 WO₃ 氧化物，易挥发 → 质量损失快。
通常需要涂层或惰性气氛保护。
热疲劳/热裂纹（Thermal Fatigue/Cracking）
热循环应力 → 微裂纹萌生、扩展。
航天发动机喷嘴、靶材中最常见。
再结晶导致的脆化（Recrystallization Embrittlement）
钨合金在 1200–1400℃ 发生再结晶，晶粒长大，韧性急剧降低。
再结晶后的粗晶结构容易沿晶界断裂。
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
钨制品客制化定制
中钨智造科技有限公司及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类钨合金产品详细资料，请访问我们的专业钨合金网站：http://www.tungsten-alloy.com
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
