钨合金的磁学性能和行为如何？（Magnetic properties）
钨（W）本身是一种 非磁性金属，属于顺磁性（paramagnetic），磁化率极低（χ ~ +6.8×10⁻⁶ emu/mol），没有铁磁或强磁响应。但钨合金的磁学性能会因 合金体系、结合相（金属粘结剂）、显微组织 而发生显著差异。下面从几个角度详细说明：
- 钨基体的磁学特征
纯钨：顺磁性，室温下几乎无磁响应；在强磁场下表现出微弱的线性磁化。
高温下：仍保持顺磁性，无居里点（Curie point）。
低温下：顺磁性增强（遵循居里–外斯定律 χ ~ 1/T）。
- 钨合金的典型磁学行为
(1) 高比重钨合金（W–Ni–Fe 系）
含 Fe（铁）、Ni（镍） 作为粘结相，会引入显著的磁性：
含 Fe 的比例越高 → 合金整体磁导率（μ）增加，磁性增强。
典型 W–Ni–Fe（90W–7Ni–3Fe）磁导率约 2–8，可表现出弱铁磁特性。
居里温度受 Ni/Fe 比例控制，一般高于 500–600°C。
工程意义：
对于需要 非磁性屏蔽或航天惯性系统配重，通常改用 W–Ni–Cu 系统，以避免磁干扰。
(2) W–Ni–Cu 合金
不含铁，几乎完全无磁性，磁导率接近 1（与真空/空气相当）。
常用于 医疗领域（如放射治疗配重、核医学屏蔽器件），避免磁性对成像设备（MRI、PET-CT）干扰。
(3) 硬质合金（WC–Co 系）
WC 为非磁性，Co（钴） 粘结相具铁磁性：
当 Co 含量高时（>10%），材料表现出一定铁磁响应。
若 Co 含量 <6%，磁性较弱，可近似认为低磁。
工程应用：切削刀具材料中，磁性一般不是关键指标，但磁性能可作为 Co 含量及均匀性检测方法（利用磁饱和测试）。
(4) 钨–稀土合金
若与 Gd（钆）、Dy（镝） 等稀土元素合金化，可引入强磁矩。
研究用在 磁制冷、核材料吸收 等前沿领域，但工业化应用少。
- 磁学性能的测量与典型数据
磁导率 μ
W–Ni–Fe：2–8
W–Ni–Cu：≈1（近似非磁性）
WC–Co（6–15% Co）：1.2–5（取决于 Co 含量和显微组织）
饱和磁化强度 Ms
W–Ni–Fe（90W–7Ni–3Fe）：约 0.3–0.6 T
WC–Co：随 Co 含量线性增加（每 1%Co ~ 10–15 G·cm³/g）
矫顽力 Hc
通常较低（<100 Oe），表现为软磁性。
- 应用领域中的磁学考量
非磁性要求：
医疗设备（MRI室内配重、屏蔽块） → 使用 W–Ni–Cu 合金。
航天惯导系统配重、海洋探测 → 避免磁干扰，选非磁性钨合金。
磁性应用：
W–Ni–Fe 因含铁，可在局部需要弱磁屏蔽或电磁吸收时使用。
WC–Co 的磁性能常用于质量检测（磁饱和值 → 判断粘结相含量）。
总之，钨本身为顺磁性金属，磁性极弱；其磁学性能主要取决于粘结相：
W–Ni–Fe → 弱铁磁性（μ≈2–8），可受磁场影响。
W–Ni–Cu → 非磁性（μ≈1），适合医疗与航天精密领域。
WC–Co → 磁性随 Co 含量而变，可用于质量监控。

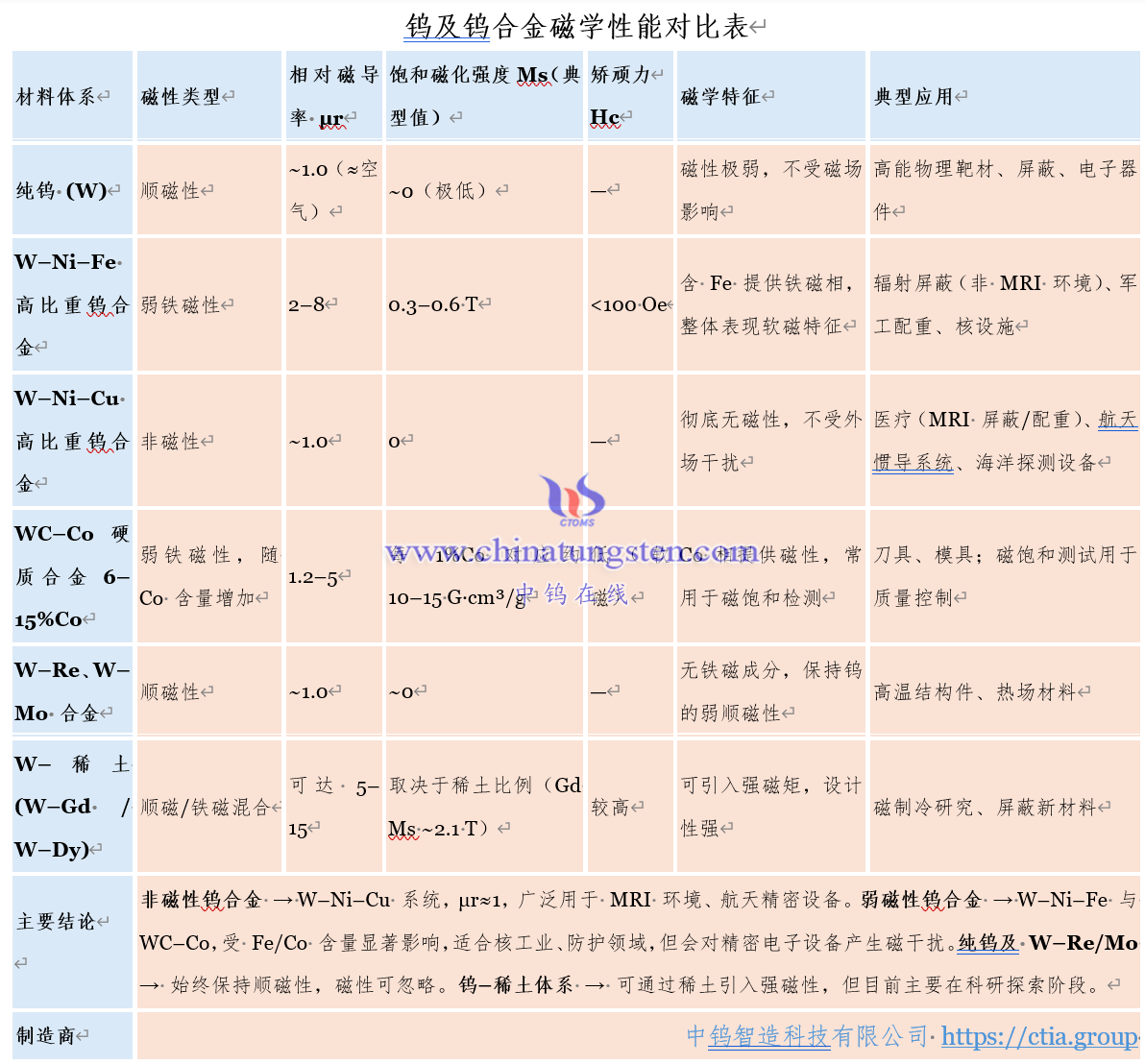

钨及钨合金磁学性能对比表
钨合金磁学行为的工程意义
对于核磁共振（MRI）或其他要求无磁的精密设备，应优先选用无磁配方（如 W-Ni-Cu）。
对于需要磁性或磁消波控制的用途，可通过调整 Fe 含量与热处理获得所需磁化特性。
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
钨制品客制化定制
中钨智造科技有限公司及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类钨合金产品详细资料，请访问我们的专业钨合金网站：http://www.tungsten-alloy.com
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
