钨合金的微观结构—性能关系如何？（Microstructure–property relationships）
钨合金的宏观性能直接由微观组织控制，重要关系包括：
致密度 ↔ 强度、导热、导电、疲劳寿命；
晶粒尺寸 ↔ 强度（Hall-Petch）、韧性（过细晶粒可导致脆化）；
粘结相连通性 ↔ 导电/导热性能（W-Cu、W-Ag）；
第二相与析出物 ↔ 高温蠕变与断裂韧性（W-Re、W-Hf-C 体系）；
界面洁净度与杂质（O, C, N 等）↔ 脆性相生成与界面弱化。
表征手段：SEM（形貌）、EBSD（织构与晶粒）、XRD（相识别）、TEM（晶界/析出相）、LECO（O/C/N 含量）、ICP（元素定量）、XCT（孔隙三维）等是常用的表征方法。
钨合金的微观结构—性能关系详细分析如下:
- 晶粒尺寸与强度/韧性
Hall–Petch 效应：细晶粒结构 → 屈服强度和硬度提升。
过细晶粒在钨中可能导致脆性断裂，尤其在低温（脆–韧转变温度 ↑）。
典型表现：
纯钨：细晶可提高室温强度，但韧性改善有限。
WHA（W–Ni–Fe / W–Ni–Cu）：细小均匀的 W 颗粒分布在韧性金属基体中，有助于改善整体韧性。
- 相组成与分布
W–Ni–Fe 高比重钨合金：典型的 双相结构 → 钨颗粒（60–95%）+ 连续 Ni–Fe 基体。
W 颗粒提供高密度与硬度。
Ni–Fe 基体提供韧性与一定延展性。
W 颗粒的均匀分布+良好界面结合→提升断裂韧性与抗冲击性。
WC–Co 硬质合金：WC 硬质相+ Co粘结相。
WC 提供高硬度和耐磨性。
Co 提供韧性（“桥接”作用阻止裂纹扩展）。
若 WC 晶粒过粗或 Co 分布不均→韧性显著下降，易沿WC–WC边界脆裂。
- 界面特征与断裂行为
界面结合良好→载荷可均匀传递，裂纹在基体中钝化或偏转 → 韧性提高。
界面结合差/夹杂物存在→裂纹沿界面快速扩展→早期失效。
HIP（热等静压）处理可显著减少孔隙与弱界面，提升疲劳寿命。
- 孔隙率与缺陷
孔隙降低实际密度→影响屏蔽效率。
孔隙/夹杂是疲劳裂纹源→高周疲劳寿命大幅降低。
工艺控制（真空烧结、液相烧结、HIP）是性能可靠性的关键。
- 析出与弥散强化
在 W–Re、W–La₂O₃ 等体系中：
Re 固溶强化→提升高温蠕变强度，但易导致脆性相析出（σ相）。
La₂O₃ 弥散颗粒→抑制晶界迁移与晶粒长大→改善高温强度和热稳定性。
WHA 中若基体含有析出相（如γ′相），可能改善高温强度。
- 微观结构与性能的典型对应关系

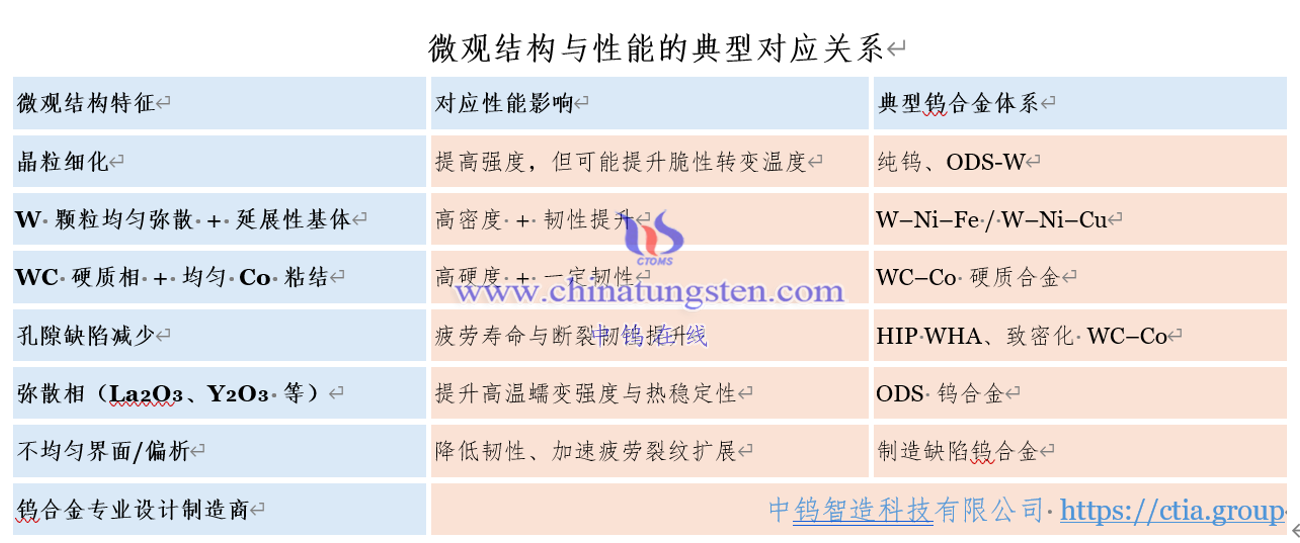

微观结构与性能的典型对应关系
微观结构与性能的典型对应关系的工程意义
高比重钨合金（WHA）：微观结构→“硬钨颗粒 + 韧性基体”=屏蔽、防护、结构件兼顾。
硬质合金（WC–Co）：显微组织→决定刀具寿命、抗崩刃性能。
ODS 钨合金：显微弥散相→决定高温服役（核聚变、航天）。
纯钨/掺杂钨：晶粒度与杂质含量→直接影响脆–韧转变温度和服役可靠性。
钨合金显微结构—性能—应用对应图
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
钨制品客制化定制
中钨智造科技有限公司及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类钨合金产品详细资料，请访问我们的专业钨合金网站：http://www.tungsten-alloy.com
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
