什么是钇钨电极（Yttriated Tungsten Electrode, WY）？

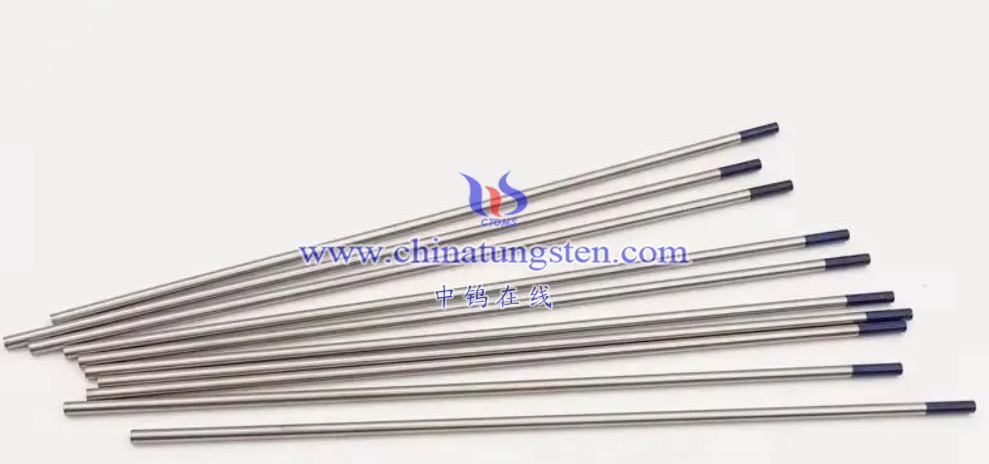

钇钨电极（Yttriated Tungsten Electrode，简称 WY）是一种在高端焊接领域，尤其是氩弧焊（Tungsten Inert Gas, TIG）和等离子切割中广泛使用的钨电极类型。它是在纯钨电极基础上，通过合金化微量氧化钇（Yttria, Y₂O₃）制成的，因此具有独特的物理、化学和焊接性能。钇钨电极，国际通用牌号为WY，是一种在非熔化极惰性气体保护焊（TIG焊）和等离子焊接中广泛使用的电极材料。它是在高纯度的金属钨基体中，通过粉末冶金的方法添加了约1.8% – 2.2%的氧化钇（Y₂O₃）作为活化剂而制成的。简言之，钇钨电极以钨为“身体”，以氧化钇为“强化剂”的一种高性能焊接电极。
钇钨电极（Yttriated Tungsten Electrode，WY）的成分
钨（W）为主要元素，占电极质量的约 99% 以上。
氧化钇（Y₂O₃）为添加剂，通常占 0.8%～1.2%。
相较于其他钨合金（如钍钨 Thoriated Tungsten, TW），钇钨不含放射性元素，安全性更高。
钇钨电极（Yttriated Tungsten Electrode，WY）的制造工艺

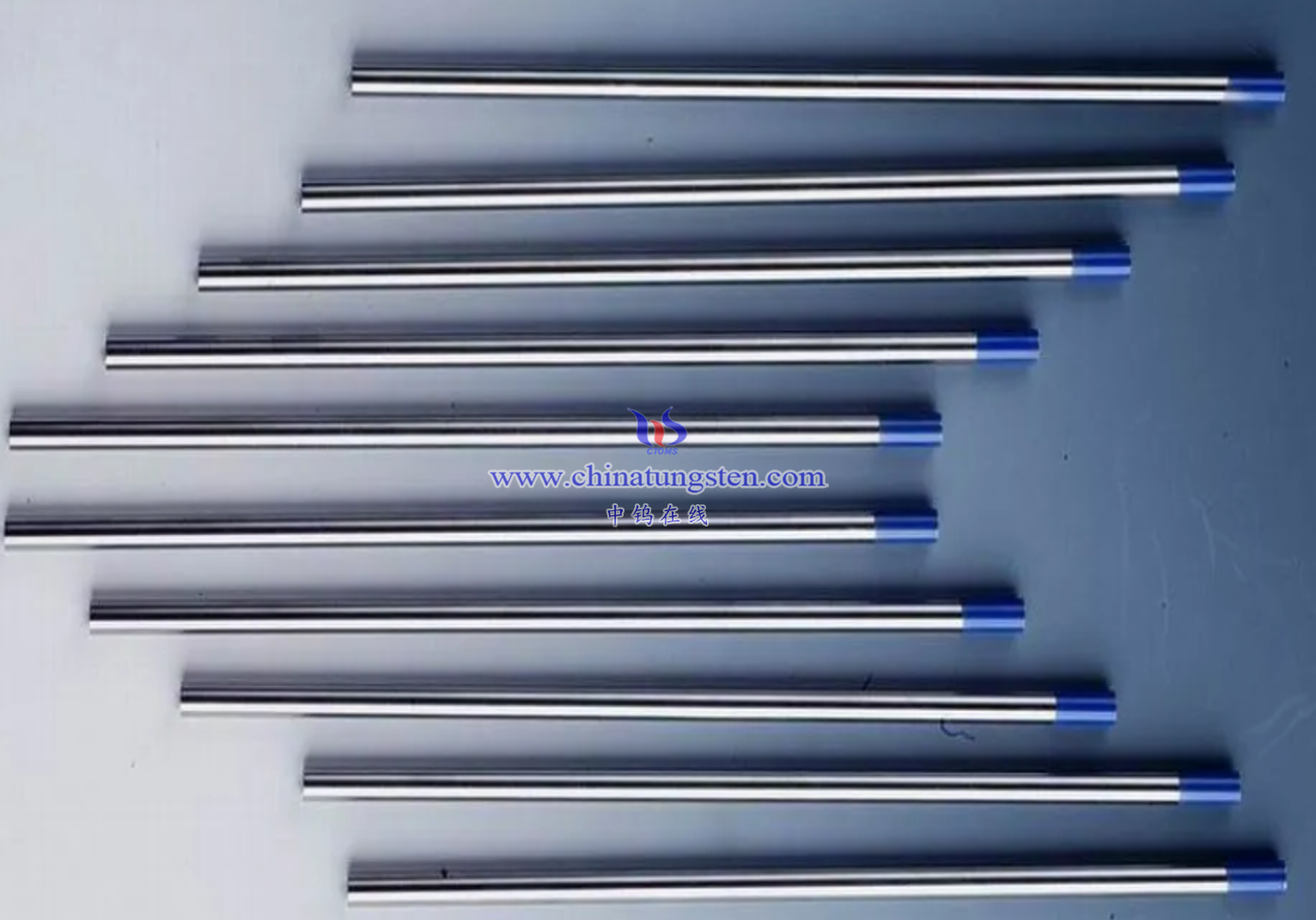

钇钨电极（Yttriated Tungsten Electrode，简称 WY）的制造工艺是一套典型的粉末冶金+ 精密机械加工的工艺体系，旨在确保氧化钇（Y₂O₃）在钨基体中均匀分布、电极组织致密、晶粒细小且具优良的高温稳定性。整个工艺技术链条较长，工艺控制要求极高。基本环节有原料选择→混粉造粒→压制成形→烧结→ 工成棒→拉丝定径→热处理与研磨整形等
1.原料选择与预处理
钨粉（W powder）
通常采用高纯度钨粉（纯度≥99.95%），粒度在 2–5 μm。
钨粉来源一般为钨酸铵经氢还原制得，要求含氧量低、杂质（Fe、Ni、Mo 等）严格控制在 ppm 级。
氧化钇粉（Y₂O₃ powder）
采用超细氧化钇粉（纯度≥99.9%，粒径0.3–1 μm），以保证均匀分布。
氧化钇作为活化剂，其添加量通常为 0.8%～1.2%（质量分数）。
配比与混料
按设定比例称量钨粉与氧化钇粉。
混料方式：
干法混合：采用球磨机或行星式混合机，在惰性气氛中混合。
湿法混合：加入乙醇或异丙醇等有机溶剂，通过超声分散提高均匀性。
混料时间：一般为 12–24 小时，以确保氧化钇在钨粉中弥散分布。
2.造粒与压制成形
造粒
混合粉末经喷雾干燥或冷等静压前预造粒处理，使粉体流动性改善。
添加少量有机粘结剂（如聚乙烯醇 PVA）改善压制成型性。
成形
成形方式：
冷等静压（CIP）：将粉末装入橡胶模中，在200–300 MPa压力下均匀压制，获得高致密度坯体。
模压成形：适用于小批量或异形电极生产。
成形坯体密度通常达到理论密度的 50–60%。
3.烧结（高温致密化阶段）
烧结目的
通过高温扩散使钨晶粒结合并排除孔隙，同时促进氧化钇弥散分布。
氧化钇在烧结过程中部分与钨反应形成钇钨氧化物固溶体，提高电极的高温强度与电子发射性能。
烧结工艺参数
气氛：纯氢气或真空（10⁻³ Pa 级），以防止氧化。
温度：2800 ± 50 °C（通常在2600–2900 °C之间）。
时间：2–4 小时。
升温速度需严格控制（100–200 °C/h），防止坯体内外温差导致裂纹。
烧结后密度通常可达理论密度的 95–98%。
烧结设备
使用高温钨网炉或感应真空烧结炉。
烧结氛围的纯度对电极质量至关重要。
4.机械加工与热加工（锻造、轧制、拉丝）
锻造与轧制
烧结后得到的钨钇合金坯体仍然较脆，需经高温塑性变形（锻造或轧制）以细化晶粒、提高致密度。
温度控制在 1400–1600 °C。
通过多次热加工与中间退火可改善材料的各向同性。
拉丝（Drawing）
经过多次热拉与冷拉，将电极拉至所需直径（常见规格 Ø1.0–6.4 mm）。
每次拉丝变形量控制在10–20%，并辅以中间再结晶退火。
再结晶退火
处理温度 1800–2200 °C。
消除应力、稳定显微组织，保证电弧尖端形貌稳定。

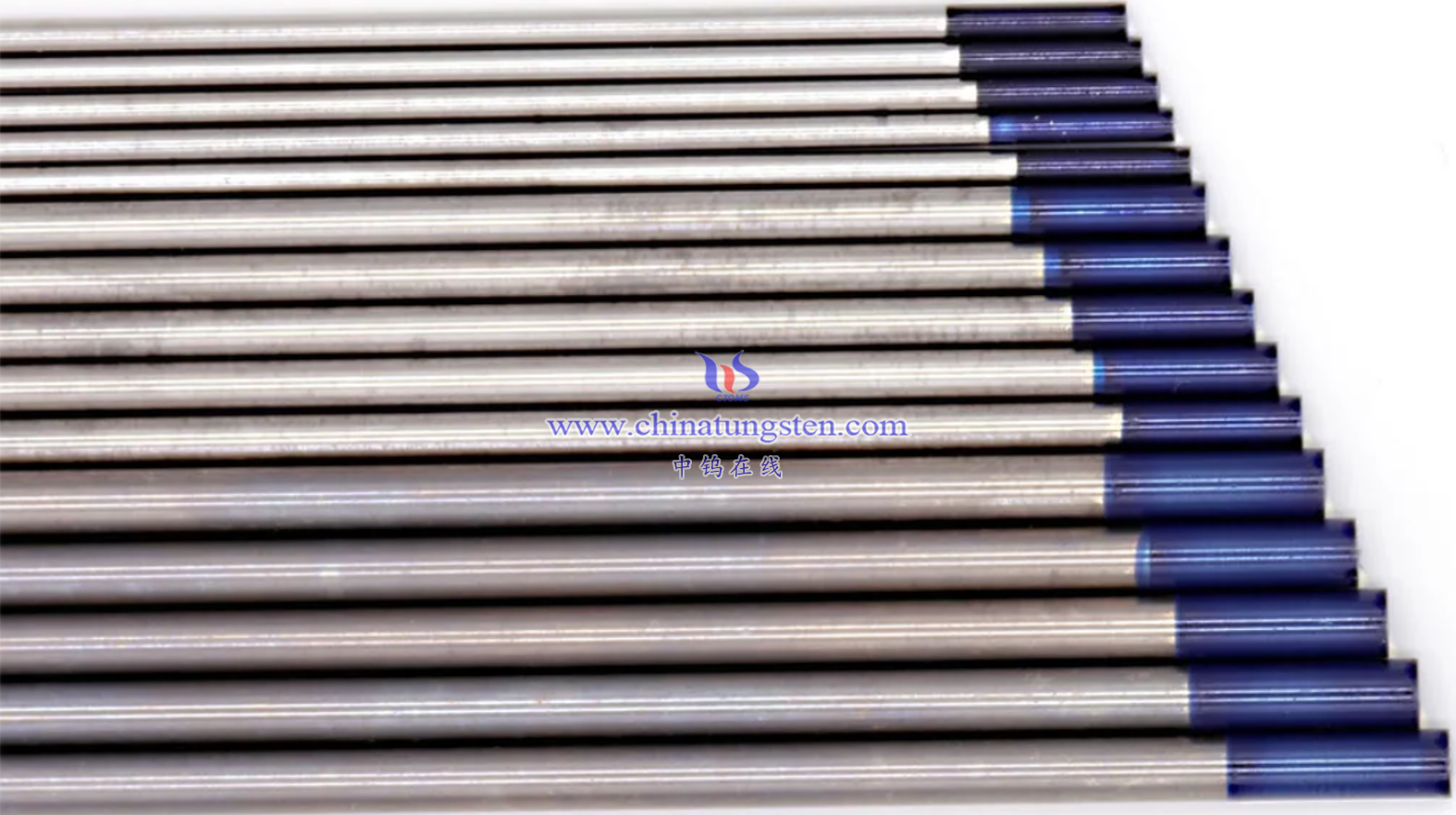

5.精加工与表面处理
表面研磨
采用精密砂轮或化学机械研磨，去除氧化层、改善表面光洁度。
表面粗糙度可达 Ra ≤ 0.4 μm。

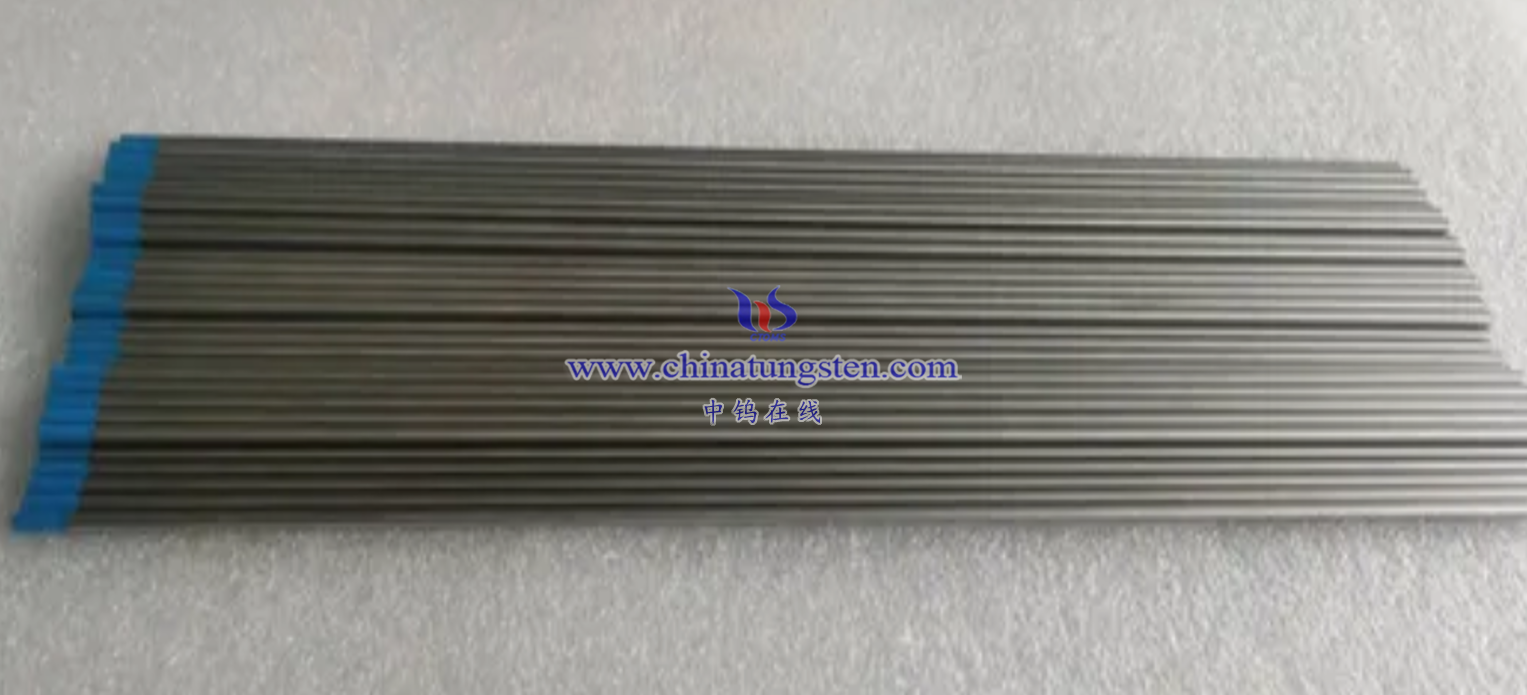

切割与定尺
按标准长度切割（通常 150 mm）。
保证直线度 ≤ 0.3 mm/100 mm。
清洗与包装
使用无水乙醇或氢氟酸溶液清洗表面杂质。
干燥后真空封装或充惰性气体包装，以防氧化污染。
6.质量控制与检测项目
化学成分检测
ICP-OES 分析氧化钇含量与杂质元素。
显微组织分析
观察氧化钇颗粒的弥散程度与晶粒大小（要求均匀分布、晶粒<10 μm）。
密度测试
阿基米德法测定相对密度，目标≥ 98%。
硬度与电阻率检测
典型值：HV ≥ 450 （20 °C），电阻率约 5.6 × 10⁻⁸ Ω·m。
弧稳定性与寿命试验
通过恒流氩弧测试，测定弧启动电压、尖端形变与烧损速率。
7.工艺机理简述
氧化钇的作用机理：
在烧结及服役高温环境中，Y₂O₃ 可在晶界形成稳定的弥散相，抑制晶粒长大、降低电子逸出功（Work Function），提升电弧发射性能与耐高温寿命。
粉末冶金优势：
可实现元素级均匀分布，避免传统铸造产生的偏析、气孔与粗晶问题。
高温热加工意义：
改善织构与晶粒取向，使电极在焊接电弧尖端具有更好的电子发射一致性与抗崩裂能力。
8.制造工艺流程图
原料准备（W粉 + Y₂O₃粉）
→ 混料与球磨
→ 造粒
→ 冷等静压成形
→ 高温烧结（真空 / 氢气）
→ 热锻/热轧 → 中间退火
→ 多道次拉丝定径
→ 再结晶退火
→ 机械精磨与切割
→ 检测与包装
钇钨电极的制造工艺是一个以粉末冶金+热加工精整为核心的复杂体系，其关键控制点包括：
粉末混合均匀性（决定弥散强化效果）；
高温烧结致密化（保证导电与导热性能）；
热加工与再结晶（改善组织、延长寿命）；
表面纯净度与几何精度（确保电弧稳定）。
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
钨电极客制化定制
中钨智造科技有限公司及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类钨合金产品详细资料，请访问我们的专业钨电极网站：http://tungsten.com.cn/tungsten-electrode-welded-metals.html
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
