钨钍电极制造工艺是怎样的？
钨钍电极是一种高性能电子元件，其优异的热稳定性和电子发射性能主要得益于钨-钍合金微观结构的控制。其制造工艺主要基于粉末冶金方法，整体流程包括原料准备、还原、成型、烧结、热加工及精整加工等环节。具体工艺如下：
- 原料制备
高纯度 WO₃ 与 ThO₂ 按设计比例（通常 1–2% ThO₂）均匀混合。为保证最终电极性能，原料需控制杂质含量，尤其是氧、氮、铁等元素，同时粉末粒径一般为 1–5 μm，以利于后续均匀分散和烧结致密化。
- 氢气还原
将混合粉料在高温氢气气氛中进行还原，将 WO₃ 还原为金属钨，同时保持 ThO₂ 的稳定。还原通常分多阶段进行，以避免粉末团聚并控制颗粒形貌。该工序得到的钨-钍复合粉具有良好的流动性和可压缩性。
- 压制成型
将粉末通过冷压或等静压（cold isostatic pressing, CIP）成型为圆棒状毛坯。等静压可获得更均匀的密度分布，减少烧结缺陷。成型压力和保持时间需优化，以兼顾致密度与粉末结构完整性。
- 高温烧结
在惰性气体或高真空条件下进行高温烧结，温度可达 2800–3000℃。烧结过程使钨晶粒长大并实现粉末间致密化，同时保持 ThO₂ 均匀分散。钍的微粒分布对电子发射性能至关重要：微米级或纳米级分布可形成稳定的电子发射中心。
- 热加工（锻造与拉拔）
烧结体经过高温锻造，改善晶粒取向、消除内部孔洞和气孔，再经多道冷拉加工至最终直径（通常 0.5–6.0 mm）。这一环节可显著提高机械强度与导电性能，并优化电子发射特性。
- 精整加工
最终成型棒材需经过矫直、切割、端面研磨和表面精加工，确保尺寸精度、圆度和表面光洁度。对于高要求应用（如真空电子器件），表面粗糙度 Ra 可控制在 0.2 μm 以下。
7 微观结构与性能控制
该工艺保证 ThO₂ 在钨基体中细小且均匀分散，形成稳定的电子发射活性位点，同时通过热加工控制钨晶粒尺寸，综合提升电极的热寿命、电子发射效率和机械性能。
技术与应用参考
钨钍电极常用于高功率电子管、真空开关管和X射线管。
ThO₂ 含量过高会导致晶粒长大，降低机械强度；过低则降低电子发射效率。
工艺优化通常通过粉末粒径控制、烧结气氛调节及拉拔工艺改进实现。

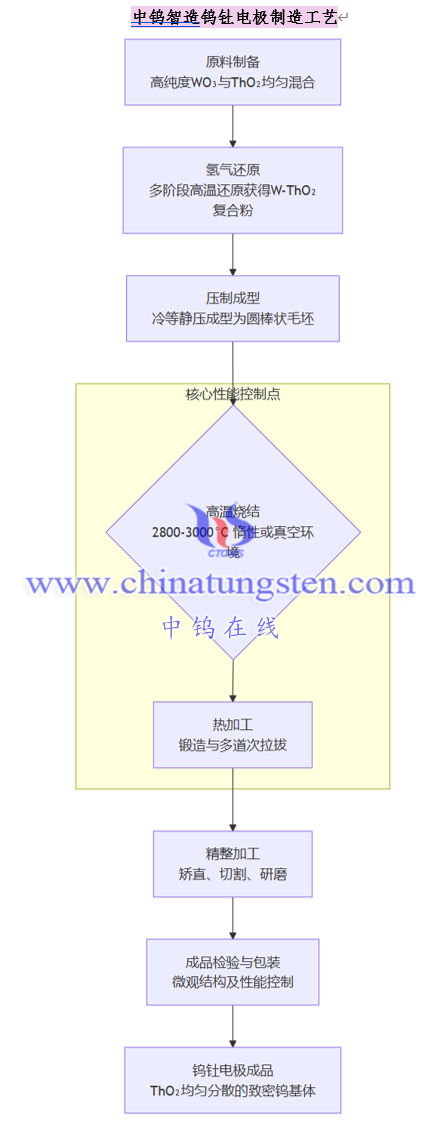

中钨智造钨钍电极制造工艺
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
钨电极客制化定制
中钨智造科技有限公司及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类钨合金产品详细资料，请访问我们的专业钨电极网站：http://tungsten.com.cn/tungsten-electrode-welded-metals.html
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
