什么是铼钼合金电极（Re–Mo Alloy Electrode）？
一、铼钼合金电极（Re–Mo Alloy Electrode）材料定义与工程定位
铼钼合金（Re–Mo）是一类以钼为基体、加入一定质量分数铼（5–50 wt%）的难熔金属固溶体合金。
铼钼合金电极（Re–Mo Alloy Electrode）核心特点
铼与钼形成连续固溶体（FCC → BCC 稳定化）
高温下电阻率稳定、脆性转变温度极低
在 1800–2400 ℃ 的强电热、强电弧、强热冲击环境中仍保持塑性与强度
铼钼合金电极（Re–Mo Alloy Electrode）典型组成
Mo-5Re、Mo-26Re、Mo-41Re，其中 Mo-26Re 是工程应用中综合性能最优者。
该材料性能位于下列电极中的“高端档”：
W < Mo < Mo-Re < W-Re
Mo-Re 在耐电弧冲击、抗热震性能方面甚至优于 W-Re。
二、铼钼合金电极（Re–Mo Alloy Electrode）的微观结构与强化机制（扩展版）
固溶强化
铼原子半径（137 pm）显著大于钼（136 pm，但电子结构差异显著），进入 BCC Mo 晶格后引起强烈晶格畸变，导致：
• 室温屈服强度提高约 2 倍
• 1300–2000 ℃ 抗蠕变寿命提高 5–20 倍
• 提高位错滑移激活能
• 减缓晶粒粗化速率
再结晶温度显著提高
纯钼再结晶温度约 900–1100 ℃
Mo-26Re 可提高至 1500–1700 ℃
Mo-41Re 可提高至 1900 ℃ 以上
这意味着在重复电弧冲击环境中保持稳定晶粒结构，减少电极表面熔化与脆裂。
脆性转变温度（DBTT）显著降低
纯钼 DBTT 约 200–350 ℃
Mo-26Re DBTT 可低于室温（20 ℃），甚至达 -50 ℃
这是电极可精密加工（车削、铣削、焊接）且不脆裂的关键。
铼钼合金电极（Re–Mo Alloy Electrode）的电阻率与电弧行为改善
铼具有更大的电子密度与更强的 d 轨道键合，使 Re–Mo 合金：
• 电阻温度系数更低
• 电弧发射更均匀
• 边缘熔蚀坑减少 40–60%
• 高温导电性更稳定（2000 ℃ 长时漂移 <5%）
这些微观效应是铼钼电极优越性的根本来源。
三、铼钼合金电极（Re–Mo Alloy Electrode）的热物性与机械性能数据

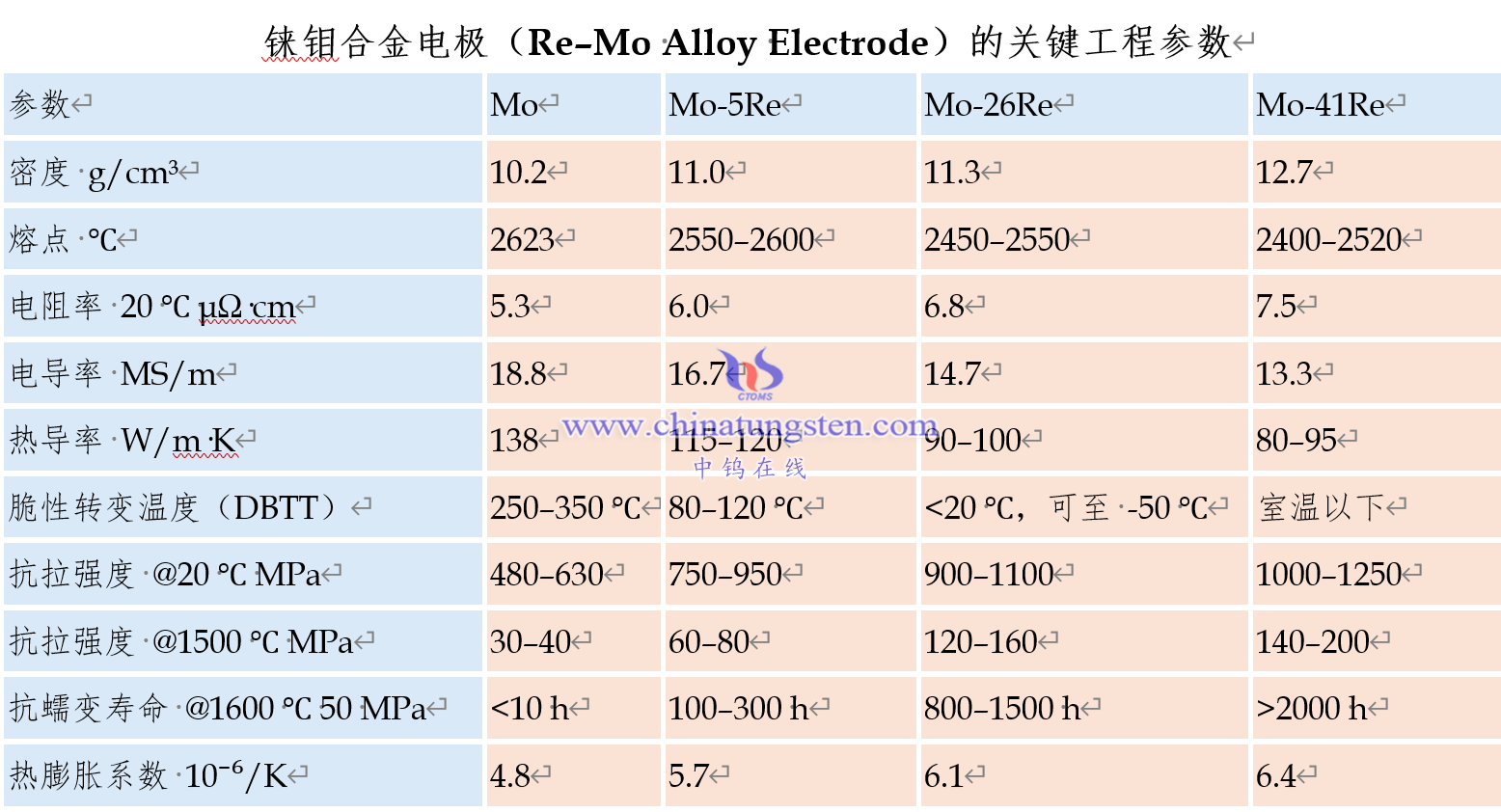

下表为 Mo、Mo-5Re、Mo-26Re、Mo-41Re 的关键工程参数：
铼钼合金电极（Re–Mo Alloy Electrode）的关键工程参数
四、铼钼电极的典型工程用途
真空电子技术电极
包括：栅极、控制极、阴极支撑电极、离子源电极
典型工况：
• 真空度：10⁻⁶–10⁻⁹ Pa
• 温度：900–1600 ℃
• 电流：10–200 A
为什么Mo-Re最适用：
• 低 DBTT → 防止热循环导致脆裂
• 电阻温度系数小 → 降低热漂移
• 抗电子轰击侵蚀性能高（比纯 Mo 高 3–5 倍）
高温电弧、电热元件
用于等离子电极、放电点火电极、高温加热棒
典型工况：
温度：1800–2400 ℃
热冲击频率：10⁴–10⁶ 次
电流密度：10–200 A/mm²
优势：
• 再结晶温度高
• 热震破坏阈值高
• 侵蚀坑深度降低 40–70%
火箭发动机点火电极（化学推进）
要求：
• 连续高温流场 >2500 ℃
• 化学腐蚀环境（氧化、氯化、氟化）
• 高压电弧点火
Mo-Re 相比 Mo、W：
• 形变能力更好
• 电弧根稳定，点火一致性更高
• 抗热剥落寿命高 3–6 倍
电推进装置（霍尔推进器、离子推进器）
功率密度：0.1–10 kW
等离子体温度：3000–8000 K
Mo-Re 电极用于：
• 阴极发射端
• 放电腔电极
• 离子源电极
其抗等离子侵蚀性能是钼的 5–8 倍。
核聚变诊断装置
Mo-Re 用于：
• 真空腔高温探针
• 视窗支撑
• 高热流传感器电极
要求：
• 耐中子辐照
• 低活化
• 抗高温电弧
Mo-26Re 高温稳定性可达 2000 ℃ 以上，是技术首选。
五、铼钼合金电极（Re–Mo Alloy Electrode）的优势与劣势
铼钼合金电极（Re–Mo Alloy Electrode）的优势
高温强度——在 2000 ℃ 仍保持塑性
低脆性转变温度——室温可大塑性变形
良好加工性——车、铣、磨、焊接性良好
出色的抗电弧侵蚀性——寿命比 Mo 提升 5–10 倍
高电阻稳定性——热场中漂移小
材料结构稳定，不易晶粒粗化
真空环境中蒸发极低（比 Mo 低 50–60%）
铼钼合金电极（Re–Mo Alloy Electrode）的劣势
铼价格极高，为战略关键金属
密度大，成品部件重量增加
高温焊接工艺难
Mo–Re 再制造、回收的技术难度大
铼含量超过 35 wt% 后材料易产生 σ 相，导致脆化（工艺必须严格控制）
六、铼钼合金电极（Re–Mo Alloy Electrode）的发展趋势
低铼化（降低成本）
使用 Hf、Zr、La₂O₃ 等微合金化，使铼含量从 26% 降至 10–20%，仍保持高温强度。
纳米级 Mo–Re 粉末
粒径 <100 nm → 增加晶界数量 → 强度提高 10–30%。
复合结构电极
外层 Mo–Re（耐电弧）
内层 Mo 或 W（降低成本）
定向凝固 Mo–Re
用于 2000–2400 ℃ 极端热冲击电极。
回收体系
提升铼回收率至 70–90%，降低战略依赖。
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
钨电极客制化定制
中钨智造科技有限公司及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类钼合金，钛锆钼TZM合金详细资料，请访问我们的专业钨电极网站：http:/www.molybdenum.com.cn
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
