什么是钨铜合金渗铜工艺的钨润湿角？
钨铜合金渗铜工艺中的钨润湿角（Wetting Angle of Cu on W），是描述液态铜对钨固体表面的润湿能力的重要物理参数。它决定了铜在浸渗阶段是否能顺利、均匀地进入钨的多孔骨架，是粉末冶金浸渗成功与否的核心指标之一。
钨润湿角的定义
润湿角是指：
当液态铜滴落在固体钨基体表面时，在界面形成的接触角 θ（theta）。
若 θ < 90° → 润湿良好（亲润湿）
若 θ = 90–120° → 中等润湿
若 θ > 120° → 润湿差（不润湿）
液态铜在钨表面的润湿角影响铜能否进入钨骨架孔隙，是浸渗工艺的基础。
钨铜典型润湿角数据（参考）
在真空或氢气保护下：

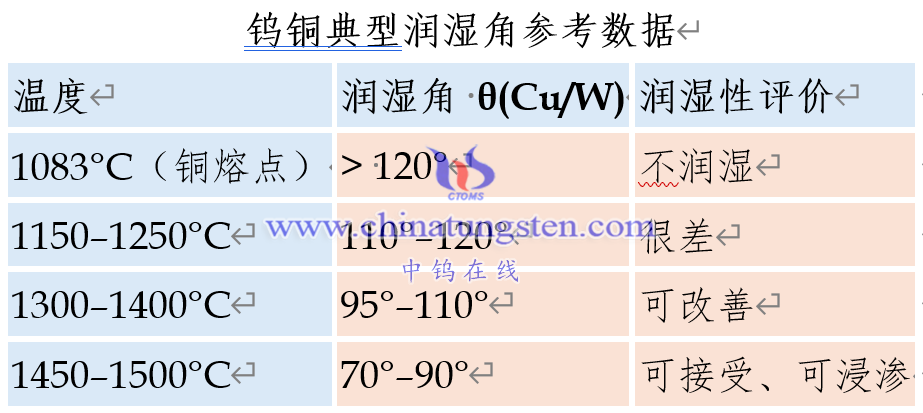

钨铜典型润湿角参考数据
1500°C | < 60° |良好润湿、易渗透。
工程上通常将浸渗温度设定1150–1350°C（超过铜熔点），并借助添加剂或特殊气氛来改善润湿角。
润湿角为何如此关键？
铜浸渗钨骨架的动力由毛细力（Capillary Force）驱动，而毛细力的大小与润湿角密切相关。毛细浸渗压力可由 Laplace 方程描述：
P = (2γ cosθ) / r
其中：P→浸渗压力
γ→铜液表面张力
θ→润湿角（越小越好）
r→孔隙半径
若cosθ为正（θ < 90°），浸渗顺利
若cosθ为零（θ = 90°），浸渗困难
若cosθ为负（θ > 90°），铜无法进入孔隙
因此：润湿角越小 → 毛细力越强 → 渗铜越完全、均匀 → 材料性能越稳定
影响润湿角的因素
影响Cu/W润湿角的主要因素包括：
1）温度
温度越高，润湿性越好。需达到>1300°C 时润湿显著改善。
2）气氛
氢气能清除氧化物，减小润湿角
真空亦可，但氧残留会下降润湿性
氧氮混入会导致润湿角迅速增大
3）钨表面状态
表面氧化物、油脂、污染会显著恶化润湿性
清洁、烧结充分、多孔均匀时浸渗最佳
4）添加剂（界面活性元素）
加入少量元素可改善润湿角，如：
Ni、Co（合金化改善 Cu/W 界面能）
Ti、Zr（反应润湿）
5）孔隙结构
孔隙连通率高，浸渗更顺畅
封闭孔难以进入
润湿角对浸渗质量的影响
润湿角决定了浸渗铜网络的完整性：
润湿角对浸渗质量的影响
对 W–Cu 功能性能（散热、电导、耐电蚀等）有直接影响。
结论
钨润湿角=判断钨铜合金铜浸渗是否能成功的关键指标。它决定：
铜是否能自然进入钨多孔骨架
浸渗是否完全
材料致密度、导热率、电导率
电触头寿命、热管理能力、机械强度
润湿角控制得好，整个浸渗工艺才能稳定。
++++++++++++++++++++++++++++++++++++++
钨电极客制化定制
中钨智造科技有限公司及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类钨铜、钼铜合金详细资料，请访问我们的专业钨电极网站：www.tungsten-copper.com/
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
