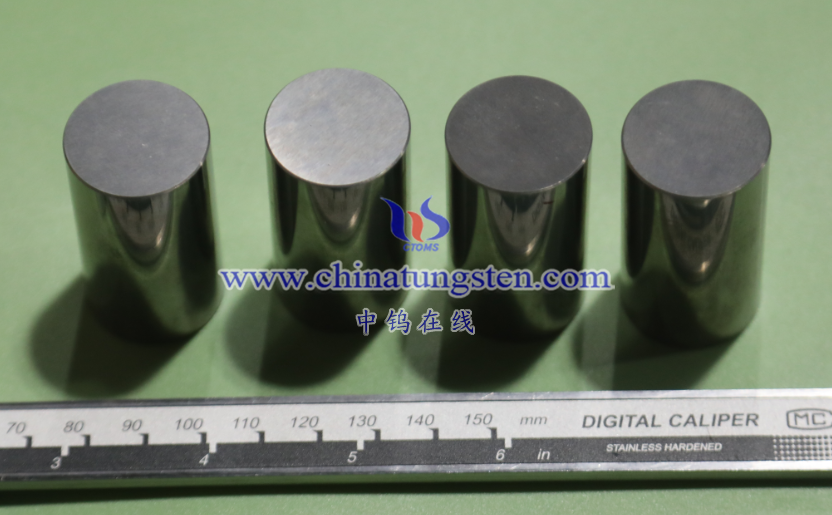

是的，硬质合金棒（即钨钢棒、碳化钨硬质合金棒）原则上可以进行热处理，但与传统的工具钢热处理完全不同，而且实际操作中绝大多数情况下不需要也不推荐常规热处理。
1. 硬质合金的本质
硬质合金是由高硬度碳化钨（WC）颗粒 + 钴（Co）粘结相通过粉末冶金烧结而成：
- WC颗粒本身硬度极高（约1500–1800 HV），在1200℃以上才开始软化
- 钴是粘结相，起到韧性作用，但含量通常只有6–15%
它的硬度和耐磨性主要来自WC颗粒，而不是像钢那样靠马氏体相变获得。
2. 常见的“热处理”方式及其目的
| 热处理类型 | 是否可行 | 温度范围 | 主要目的 | 注意事项 |
|---|---|---|---|---|
| 去应力退火 | 可行 | 400–800℃ | 消除烧结、磨削、放电加工产生的残余应力 | 最常用，推荐在真空或保护气氛中进行 |
| 真空热处理 | 可行 | 600–900℃ | 去应力 + 表面清洁（去除加工时的钴渗出） | 常用于模具行业，提高抗龟裂能力 |
| 渗碳/渗氮 | 基本无效 | – | 硬质合金表面已经极硬，渗层意义不大 | 不推荐 |
| 常规淬火（像钢一样） | 不可行 | >1000℃ | 会导致钴相熔化、WC颗粒长大、材料开裂报废 | 严禁高温淬火 |
| HIP（热等静压） | 可行 | 1300–1400℃+高压 | 消除内部微孔，提高致密度和强度 | 属于二次烧结，成本高，只有高端牌号才做 |
| PVD/CVD涂层前热处理 | 可行 | 400–550℃ | 清洁表面、提高涂层附着力 | 涂层厂标准工序 |
3. 实际工业中的真实情况
- 95%以上的硬质合金棒材出厂时已经完成烧结，不需要用户再热处理，直接磨削使用即可。
- 如果做了电火花加工（EDM）、激光打孔、长时间磨削等，会在表层产生几微米到几十微米的变质层（钴渗出、微裂纹），这时建议做低温去应力退火（600–800℃真空炉2–4小时），可以显著提高抗崩刃和抗龟裂能力。
- 部分高端模具用硬质合金（如做冷镦模具、拉丝模具）会进行二次HIP处理或深冷+去应力组合处理，但这属于材料厂家或专业模具厂的操作，普通用户很难做到。
4. 总结建议
| 你的情况 | 建议 |
|---|---|
| 买来直接磨刀、钻头、铣刀使用 | 不需要热处理 |
| 做了放电加工后容易崩刃 | 建议做600–800℃真空去应力退火 |
| 想模仿钢材那样淬火提高硬度 | 绝对不行，会彻底报废 |
| 做高寿命模具（如冷锻、粉末压模） | 可考虑专业厂家做的HIP或深冷+去应力工艺 |
钨制品客制化定制
中钨智造科技有限公司及其母公司在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类硬质合金产品详细资料请访问网站：www.tungsten-carbide.com.cn。
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com，www.ctia.com.cn 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
