钨铜合金的导电性和导热性如何？
钨铜合金的导电性和导热性分析

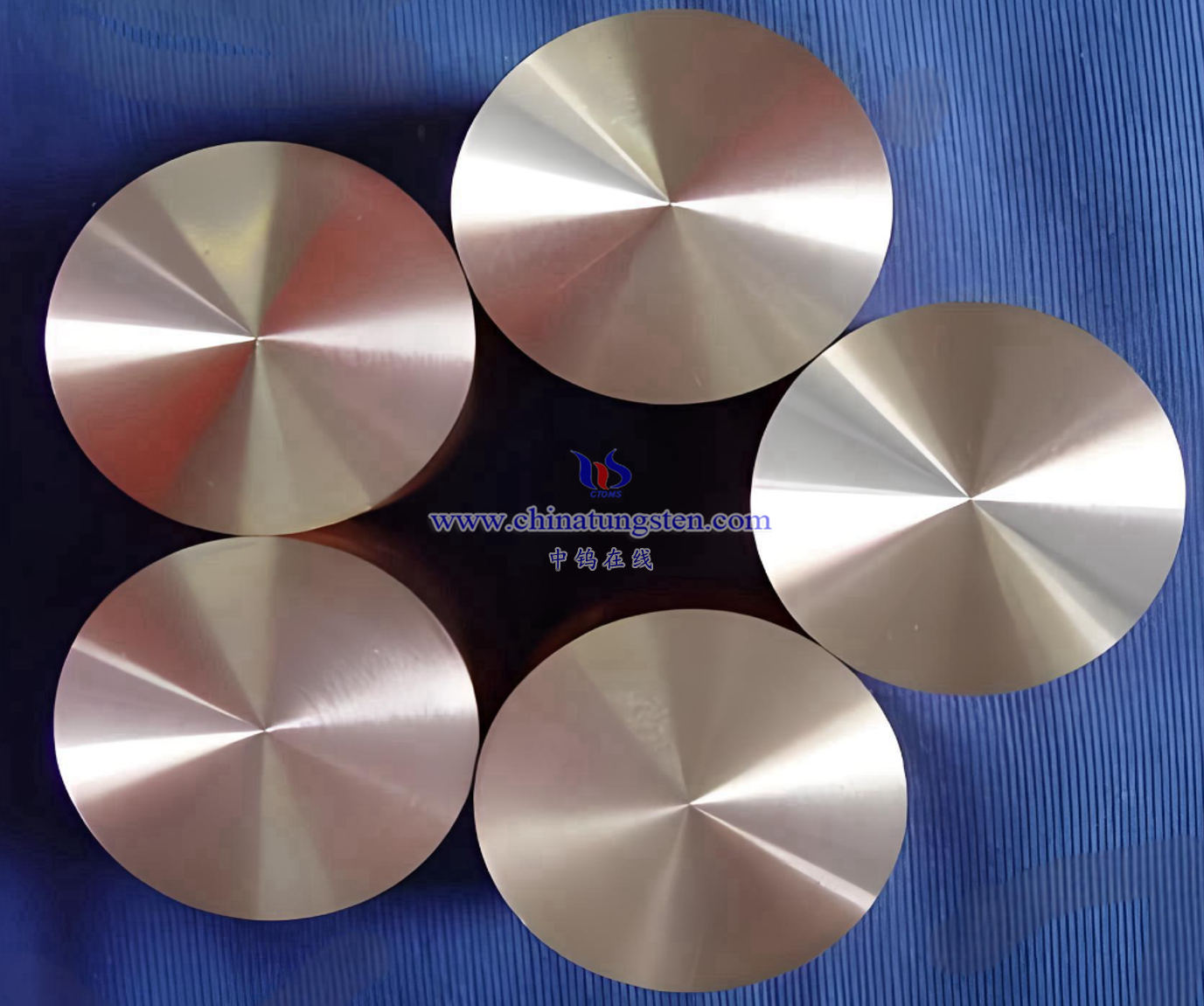

钨铜合金（W–Cu）是一类将钨的高熔点和高强度，与铜的高导电、高导热性能结合在一起的金属复合材料。两种金属在常温下并不形成固溶体，而是以互不溶、互不扩散的状态共存，这种特殊的微观结构使得它在电接触材料和高功率散热领域表现出独特优势。总体来看，钨铜合金既具有可观的导电性，又展现出极为优异的导热能力，在高电流冲击、高热流密度、瞬态热负荷等苛刻工况下都能保持性能稳定。

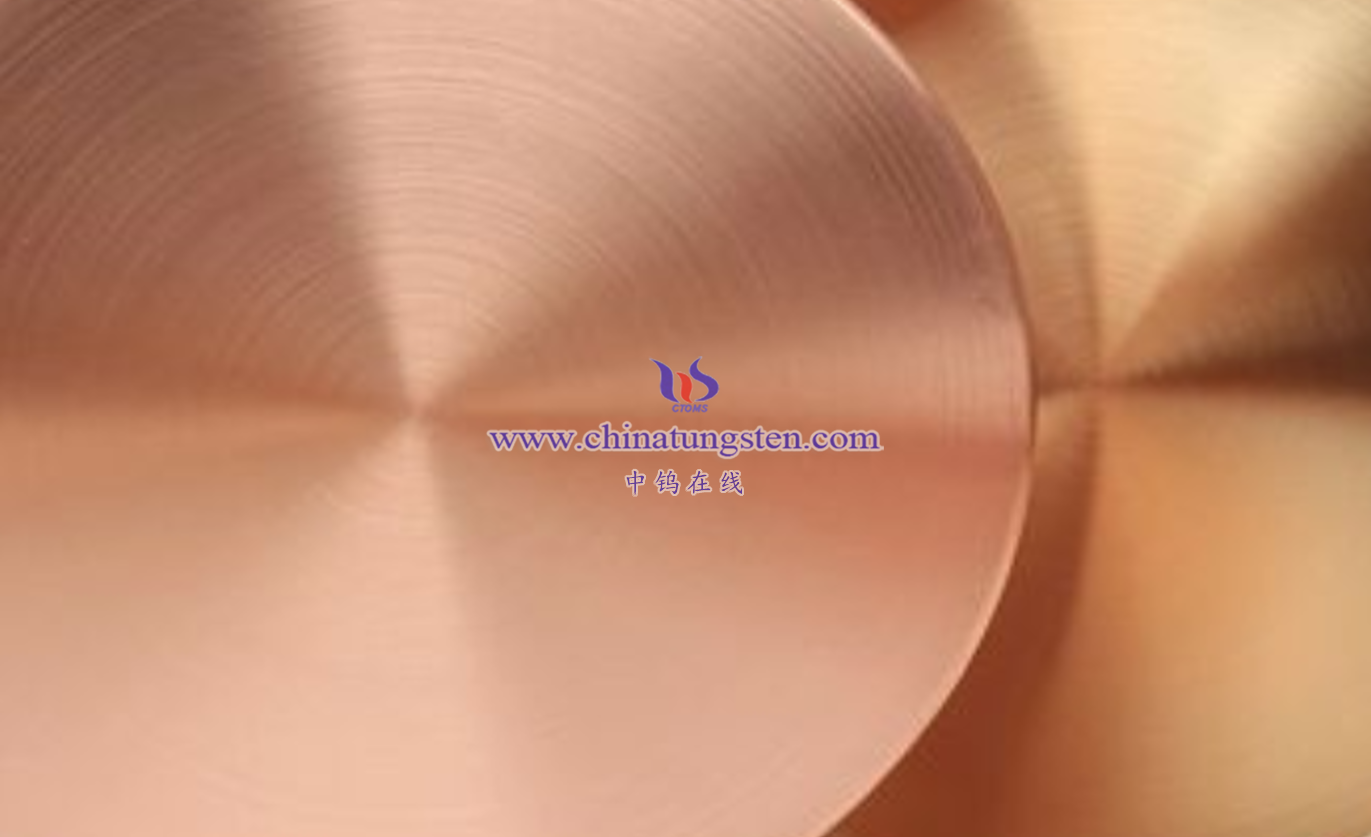

一、导电性能，由铜相主导的高稳定性
尽管钨具有极高的熔点和良好的机械强度，但其电导率并不算高；铜则恰恰相反，是所有常用金属中导电性最好的材料之一。因此，在钨铜合金中，电流主要沿着铜相“流动”。这意味着铜的比例越高，导电性就越好；同时，铜的分布是否形成连续通道也直接决定了材料能否实现优良电导。
常见的钨铜材料导电率大致如下：W50Cu50 通常可达到 40–50% IACS；W60Cu40 一般处于 35–45% IACS；W70Cu30 多数在 25–35% IACS；W80Cu20 则降至约 15–25% IACS。
这些数据意味着，即便钨的比例较高，材料仍能保持良好的电导性能。此外，钨铜合金不像一些脆性导电材料那样在高温或电弧冲击下电阻迅速变化，其结构在大温差或电弧作用下保持稳定，使得电参数也更为可控，这正是它被广泛用于电触头、电极和开关器件的原因。

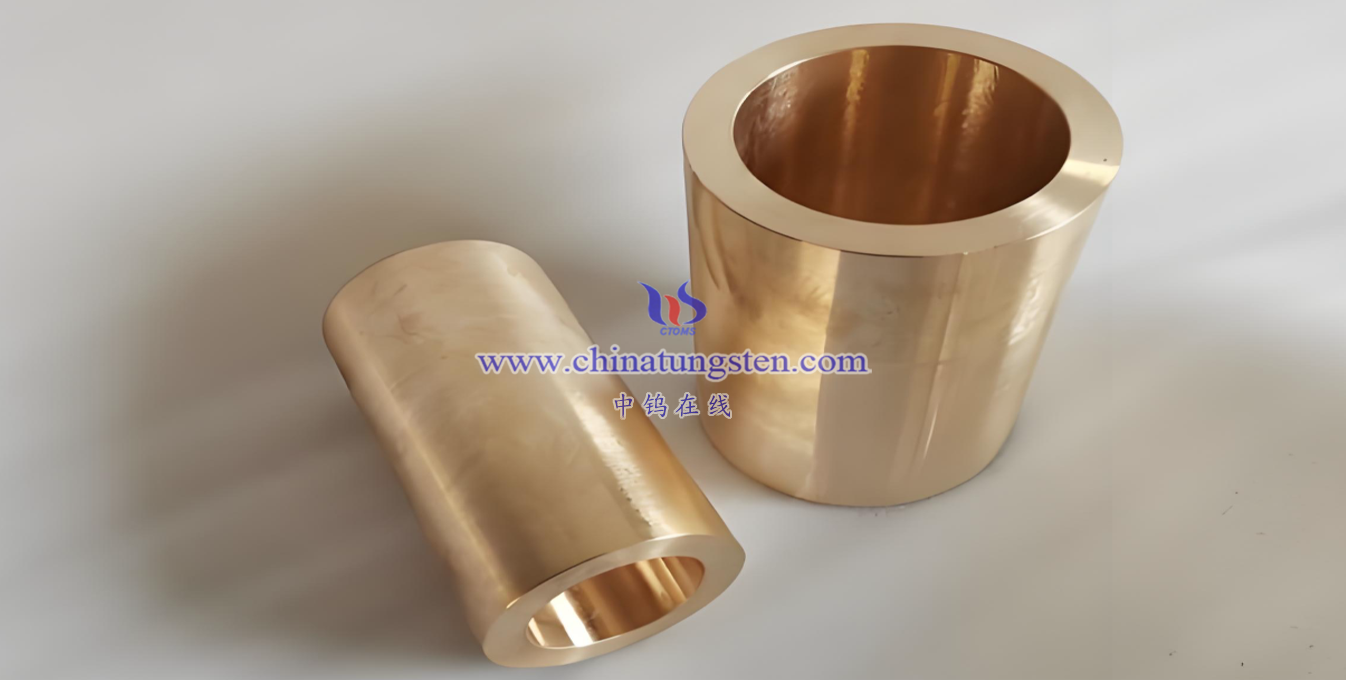

二、导热性能，兼具铜的高热导与钨的抗烧蚀能力
铜的热导率本身非常高，而钨虽然比不上铜，但也拥有不错的导热能力。当两者结合时，材料的整体热导性能通常会达到两者之间的平衡位置。对于许多高端散热结构而言，钨铜材料之所以受青睐，是因为它在保持高热导的同时，还具备钨带来的高温强度和抗热冲蚀能力。
不同成分的钨铜合金热导率一般集中在下列区间：W50Cu50：约 250–300 W/m·K；W60Cu40：约 220–260 W/m·K；W70Cu30：普遍在 180–220 W/m·K；W80Cu20：通常为 150–190 W/m·K。从这个范围可以看出，钨铜的导热性能远高于多数钢材，也明显优于绝大多数陶瓷材料，其中 W50Cu50 的热导率甚至接近部分高导热铜合金。这使得钨铜成为半导体散热器、轨道炮电极、高能束流靶材、真空电子器件、航空航天散热组件中的理想选择。

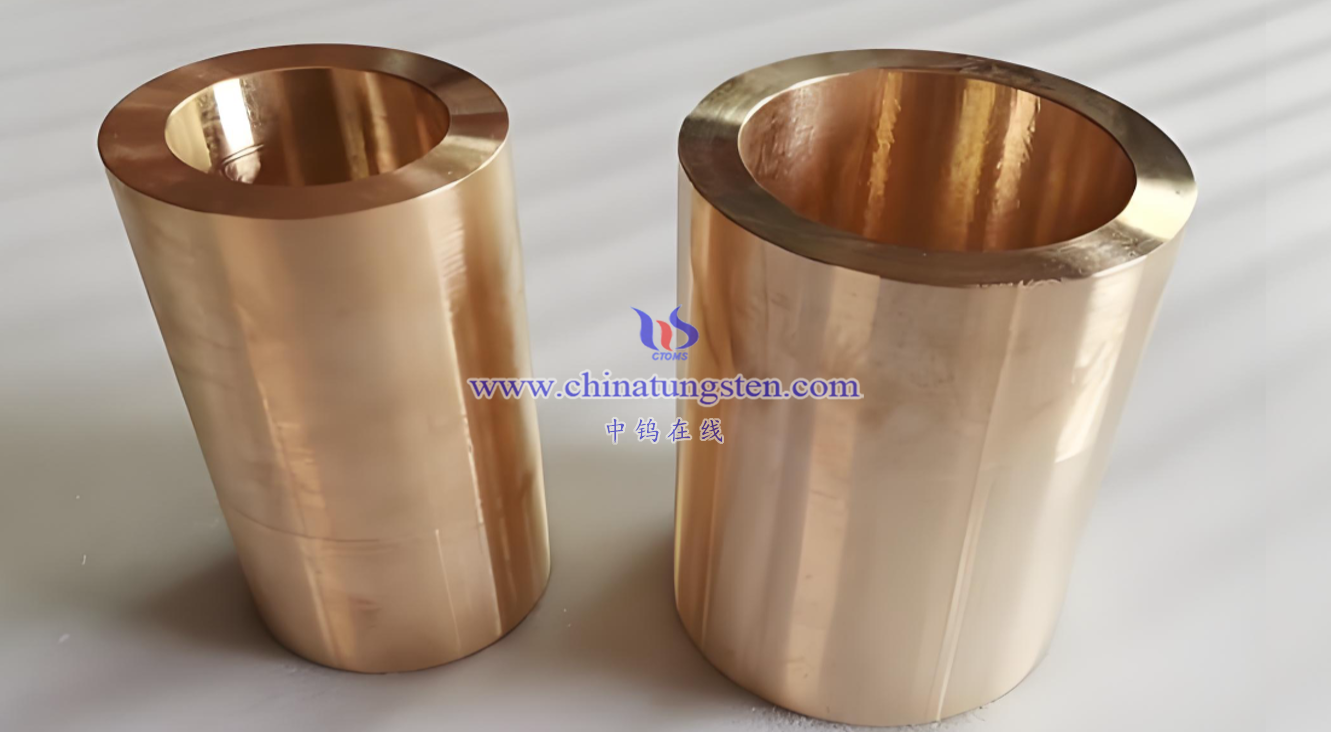

三、影响导电与导热表现的核心因素
1）铜含量及其空间分布
钨和铜并不会相互溶解，因此它们在材料内部呈现网络状或互穿结构。若铜相连续且连通性好，电子与热量传递的效率都会明显提升；反之，如果铜被孤立在钨基体内部，则电导和热导都会下降。
2）材料的致密度
钨铜材料若存在孔隙，会切断能量传递路径，导致两种性能同步下降。因此高端应用往往要求材料致密度超过 99%，尤其是用于大功率散热的器件，对这一点更加敏感。
3）界面结合质量
钨和铜的界面处如果存在过高的界面热阻或电阻，会成为性能瓶颈。制备方法对这一问题影响较大，常规渗铜工艺相对成本低，但界面质量有时不如扩散结合或增材制造+局部渗透等新工艺。因此，对于要求极高的热管理场景，界面工程也是未来优化的重要方向。

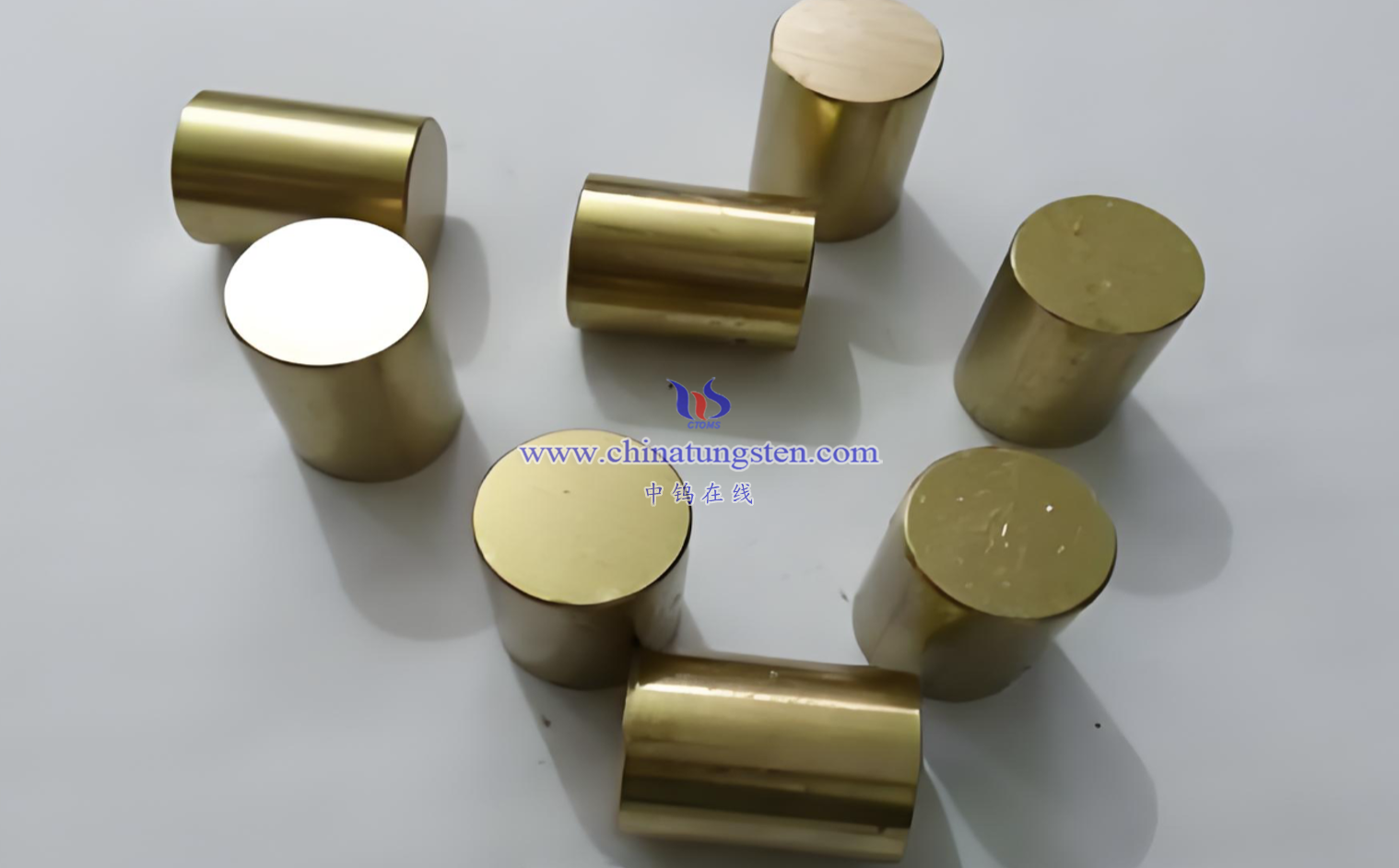

4）具体制备工艺
钨铜可以通过粉末冶金渗铜、热等静压、扩散结合、增材制造后再渗透等多种方法制备。每种工艺都会影响到组织均匀度、界面结构、孔隙率等关键因素，最终也会体现在材料的热导率与电导率上。

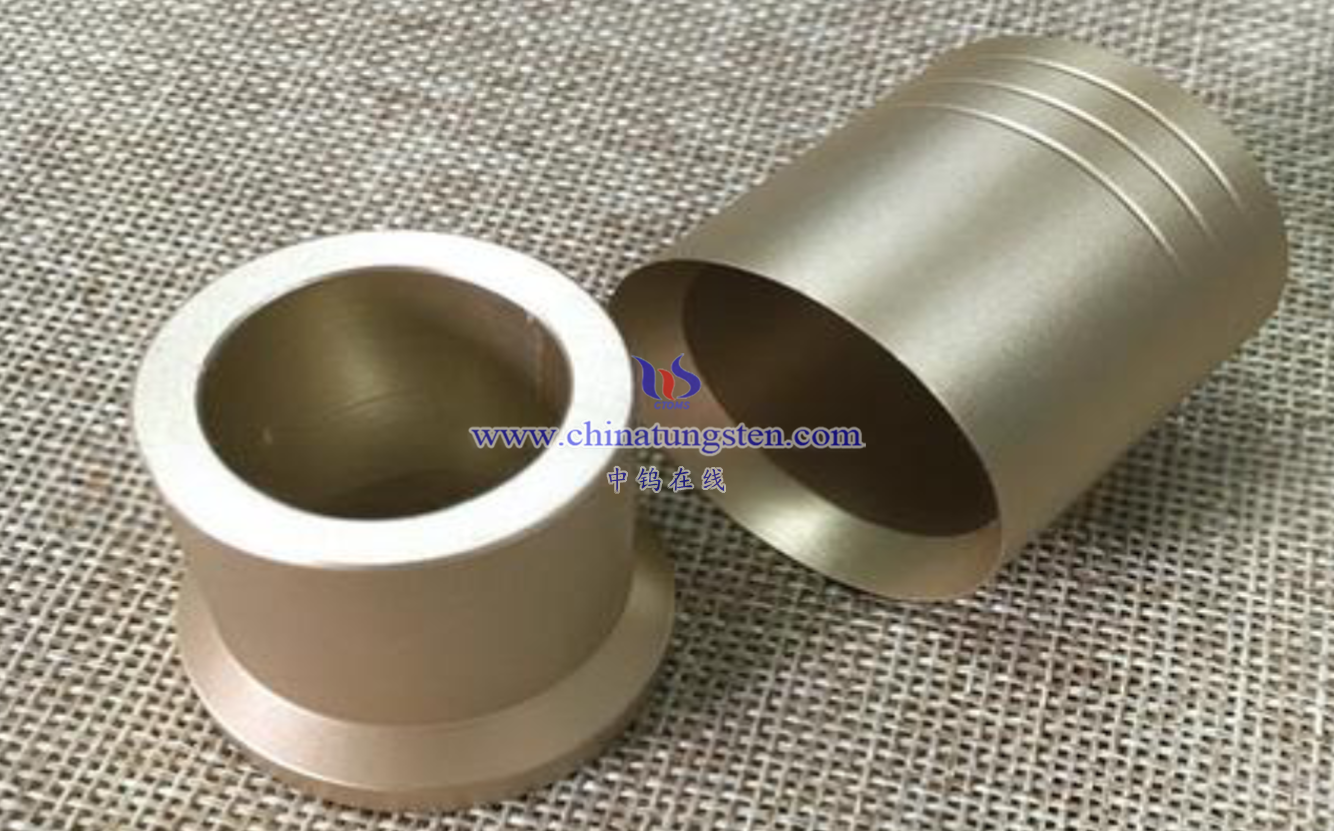

综合而言，钨铜合金是一种在电性能和热性能上都颇具优势的复合材料。它兼具铜的高导电、高导热能力和钨的高温稳定性，使得其在极端工作环境下仍能保持可靠性。随着界面工程、多尺度联合制造和智能化工艺的发展，未来的钨铜材料有望呈现更高的性能、更好的均匀性和更可靠的结构稳定性。
+++++++++++++++++++++++++++++++
钨电极客制化定制
中钨智造科技有限公司及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类钨铜、钼铜合金详细资料，请访问我们的专业钨铜合金网站：www.tungsten-copper.com/
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
