纳米钨铜在半导体领域的应用有哪些？
在半导体产业中，材料性能经常决定着产品的功率极限、可靠性寿命以及封装效率。随着芯片尺寸持续缩小、功率密度不断攀升，传统的纯铜、纯钨材料正逐渐暴露出局限性，例如散热速度不够、热膨胀系数偏差过大、易形成热点或因热疲劳导致失效。在这种背景下，具备高导热、可调热膨胀系数和优良机械性能的纳米钨铜复合材料，正在成为高端半导体制造中的重要新材料方向。和传统钨铜相比，纳米钨铜最大的价值是其结构尺度更小、界面结合更强、热扩散速度更快，能显著增强散热效率并延长产品寿命。半导体制造中许多高度敏感的热管理部件，如功率器件热沉、激光器散热底座、芯片封装背金属等，都开始尝试用纳米钨铜替代传统材料，以获得更稳定、更具工程安全裕度的系统性能。
一、纳米钨铜在半导体领域的作用机制
纳米钨铜之所以能在半导体行业获得青睐，核心在于其微观结构带来的多重性能优势：
1.纳米界面促进快速热扩散
纳米级界面使热流在材料内部的传递更顺畅，不易出现界面热阻导致的局部热点。在芯片背面散热（BGBM）结构中，这一优势尤为突出，有助于降低芯片工作温度。
2.更接近半导体材料的热膨胀匹配
纳米钨铜的热膨胀系数可在较宽范围内调控，使其与 Si、GaN、GaAs 等材料更加匹配，能有效降低热循环过程中产生的应力，提高焊点可靠性。
3.高硬度、高均匀性提升微加工性能
在精密模具、电极和微结构加工中，纳米结构能提供更好的尺寸稳定性，不易在加工中变形或出现刀纹，从而得到更高表面质量。这些机制共同作用，使纳米钨铜在高功率、高频、高可靠性半导体器件中具有明显优势。
二、纳米钨铜在半导体领域的工业意义
随着技术从传统 IC 迈向 AI 加速器、汽车功率模块、5G 射频前端等高功率场景，整个行业面临一个共同挑战：热已经成为影响芯片性能与寿命的第一瓶颈。纳米钨铜材料因其优越的导热能力与结构可设计性，被认为是解决这一瓶颈的重要路径之一：（1）可提升大功率器件散热效率，从而支持更高的工作电流与频率；（2）可减少封装结构因热膨胀不匹配导致的应力，提高器件的长期可靠性；（3）可用于激光器、雷达、快充模块等对温度极为敏感的应用；（4）能满足未来智能汽车、AI 芯片、超大规模封装（SiP/3D IC）对散热能力的大幅提升需求。因此，纳米钨铜不仅是一种材料升级，更代表着半导体散热技术的系统级进化方向。
三、纳米钨铜在半导体领域的主要应用方向

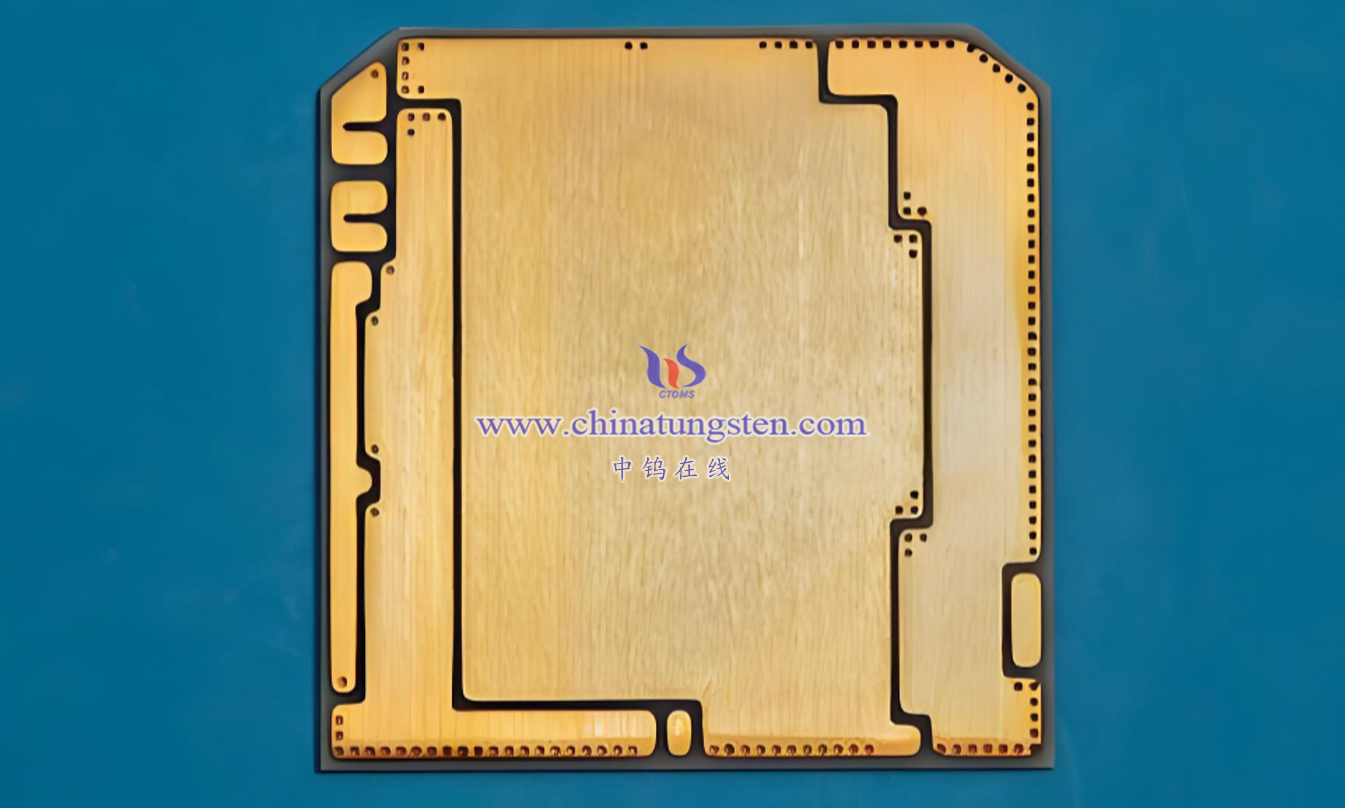

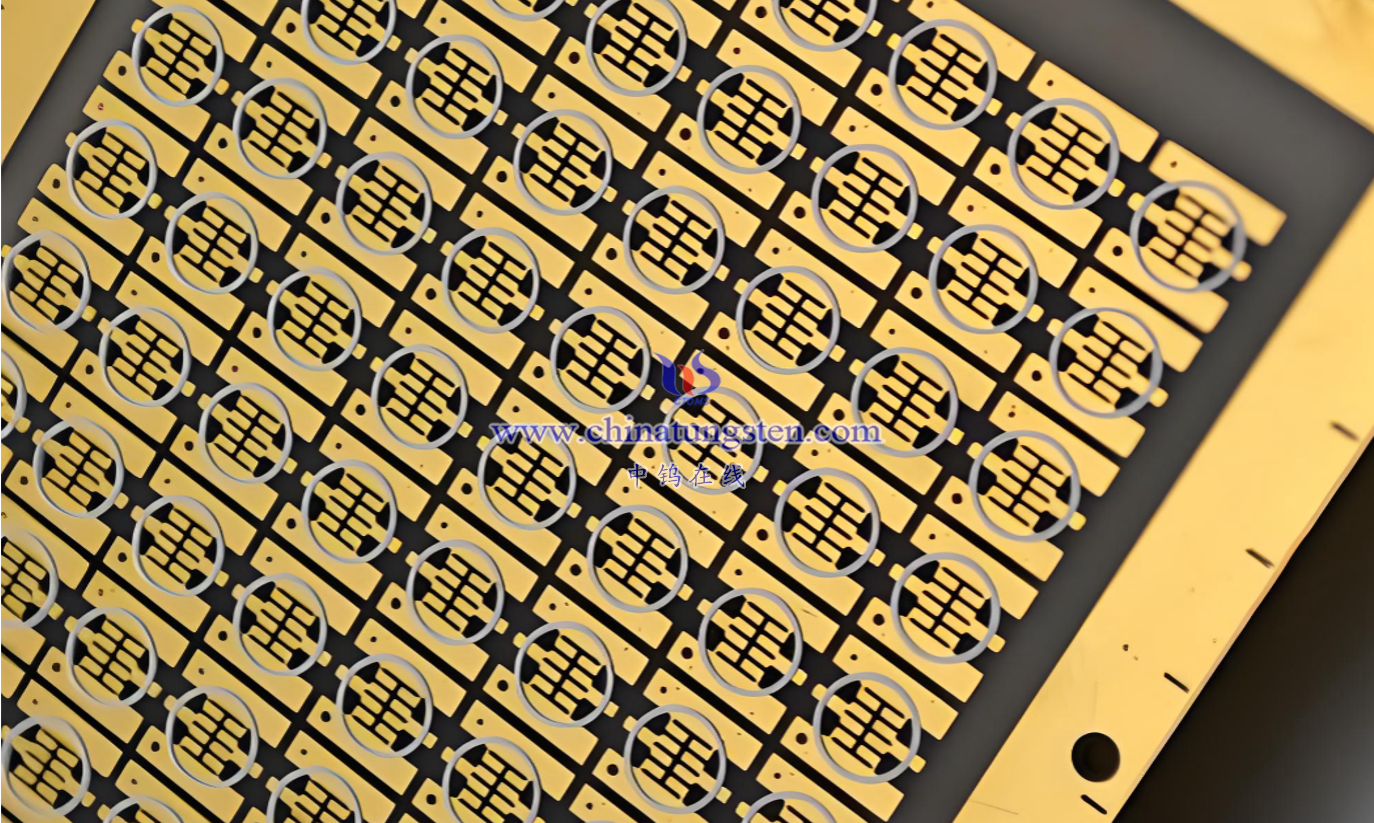

1.大功率芯片散热基板（IGBT、MOSFET、GaN/SiC功率器件）
这些器件工作时产生极高热流密度。纳米钨铜拥有高导热且热膨胀可控的优势，可以显著降低芯片背部的温度波动，减少焊点疲劳裂纹，提升整体寿命。

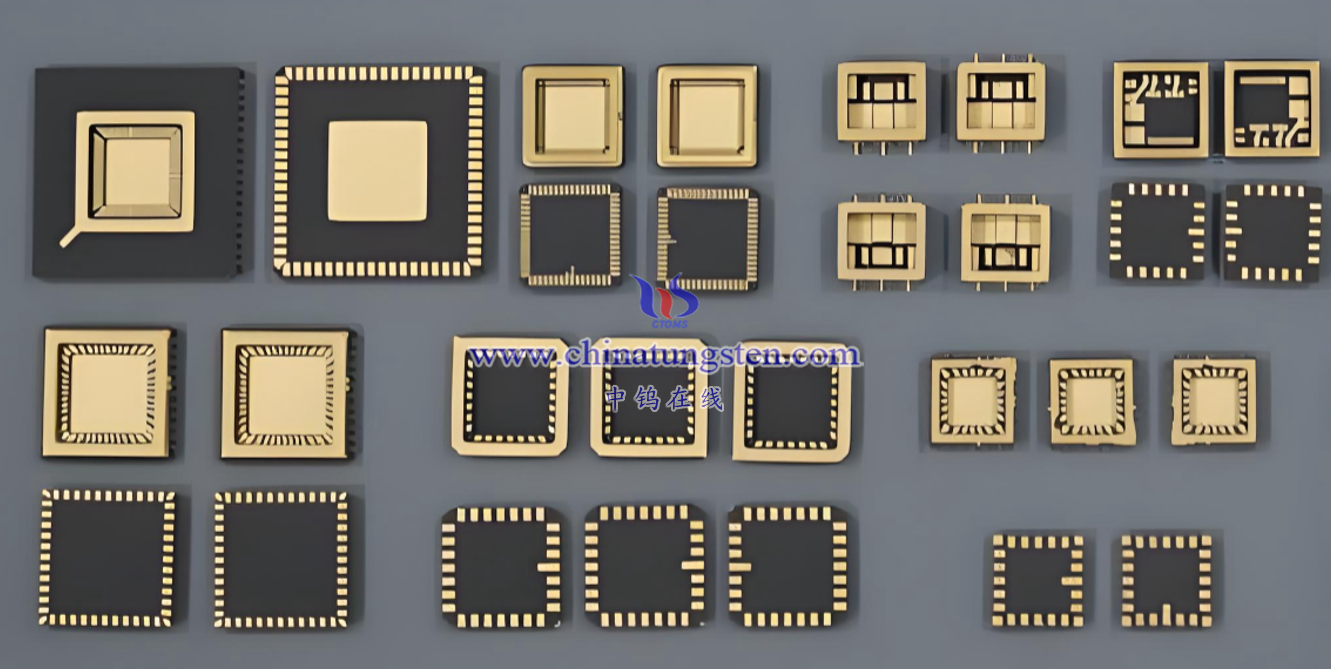

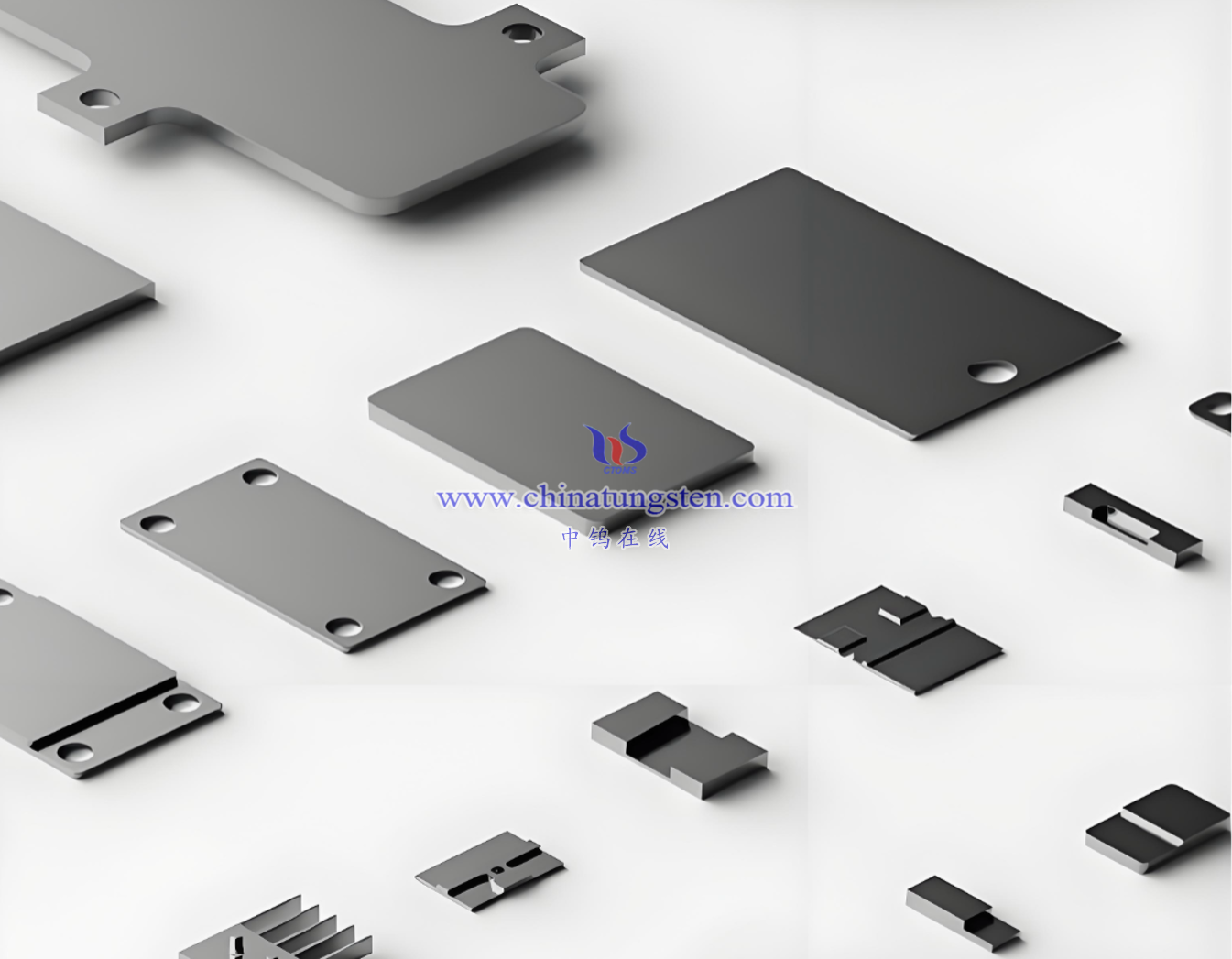

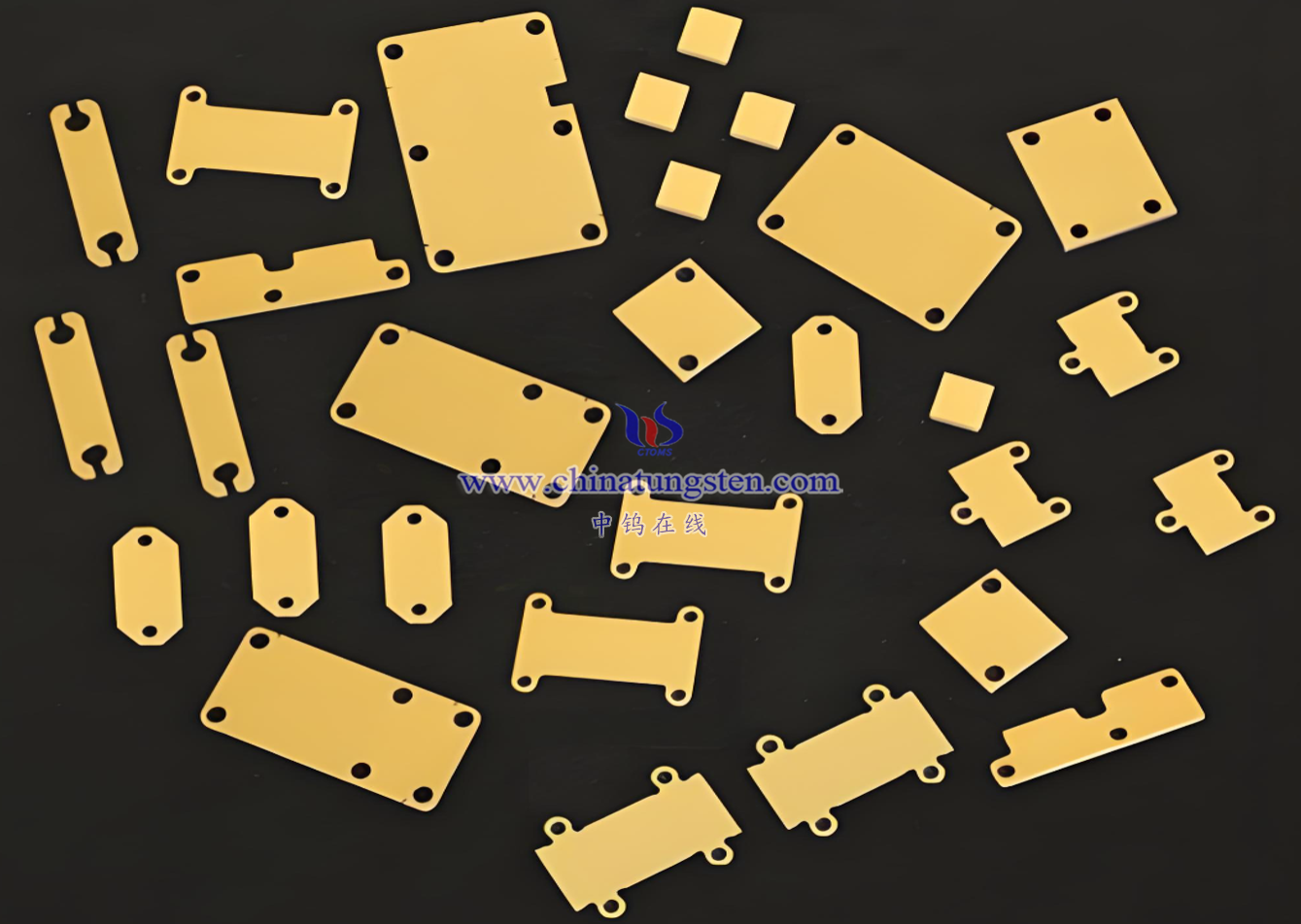

2.封装热沉与热扩散板（Heat Spreader / Heat Sink）
在 CPU、GPU、AI 加速器及各类服务器芯片中，纳米钨铜被用作高端热沉材料。由于其热扩散能力更稳定、不易形成热点，有利于稳定大算力芯片的工作温度。
3.高功率激光器、射频功率模块的散热底座
激光芯片和 RF 功率器件对温度极其敏感，稍有波动就会影响输出精度甚至损坏器件。纳米钨铜由于热阻低、热扩散快、尺寸稳定性高，是优选材料之一。
4.电子束设备、离子注入设备中的电极/靶材
这类设备在半导体生产线上承担关键任务，工作环境温度高、冲击大。纳米钨铜的高耐磨性、高温稳定性和长寿命，可显著降低设备停机维护成本。
5.半导体制造中的EDM精密电极
许多精密模具、通信器件或微细腔体需要 EDM 放电加工。纳米钨铜电极耐磨损、放电均匀，可获得更高加工精度与更少的电极消耗。
+++++++++++++++++++++++++++++++
