Co-60、CTX射线射线源的钨合金屏蔽厚度如何计算？
这是两个最常见、工程意义也最强的辐射源，小文完整演示相应的钨合金屏蔽厚度的计算过程：核工业与放射治疗中常用的Co-60γ射线和医疗影像设备中典型的CTX射线。整个推导过程尽量贴近工程实际，而不是纯理论公式。
一、算例一：Co-60 γ射线的钨合金屏蔽厚度计算
Co-60是最典型的高能γ射线源之一，发射两条主要能谱线，能量分别为1.17MeV和1.33MeV，工程设计中通常取等效能量1.25MeV。
假设设计目标如下：
射线类型：γ 线
能量：1.25MeV（Co-60）
屏蔽材料：钨合金（密度取18.5g/cm³，接近W90–W95）
目标透射率：1%（即辐射强度衰减到原来的1/100）. 这是核仪器外壳、辐照装置屏蔽箱、放射治疗准直部件中非常常见的设计指标。
钨合金的衰减参数
在1.25MeVγ射线条件下，钨或钨合金的典型参数为：半值层HVL ≈ .4–2.8mm，十分值层TVL≈7.5–8.5 mm，为保证安全，工程中一般取偏保守值，这里取：
TVL = 8.0 mm，用TVL法进行快速工程计算，1个TVL表示衰减到10%；2个TVL表示衰减到1%。因此：所需钨合金厚度≈2×8.0 mm =16.0 mm。用指数衰减公式进行验证
TVL与线性衰减系数μ的关系为：TVL = 2.303/μ因此：μ ≈ 2.303/ 0.8cm ≈2.88cm⁻¹，目标透射率I/I₀ = 0.01，代入公式：x =ln(100)/μ =4.605/2.88 ≈1.60 cm，即：
x ≈16.0 mm，与TVL法结果完全一致。
工程修正与最终推荐值
考虑到实际结构中可能存在：散射γ射线，接缝与结构弱点，长期辐照安全裕度。工程上通常增加10–25%厚度。因此，Co-60γ射线1%透射率条件下：推荐钨合金屏蔽厚度为18–20mm

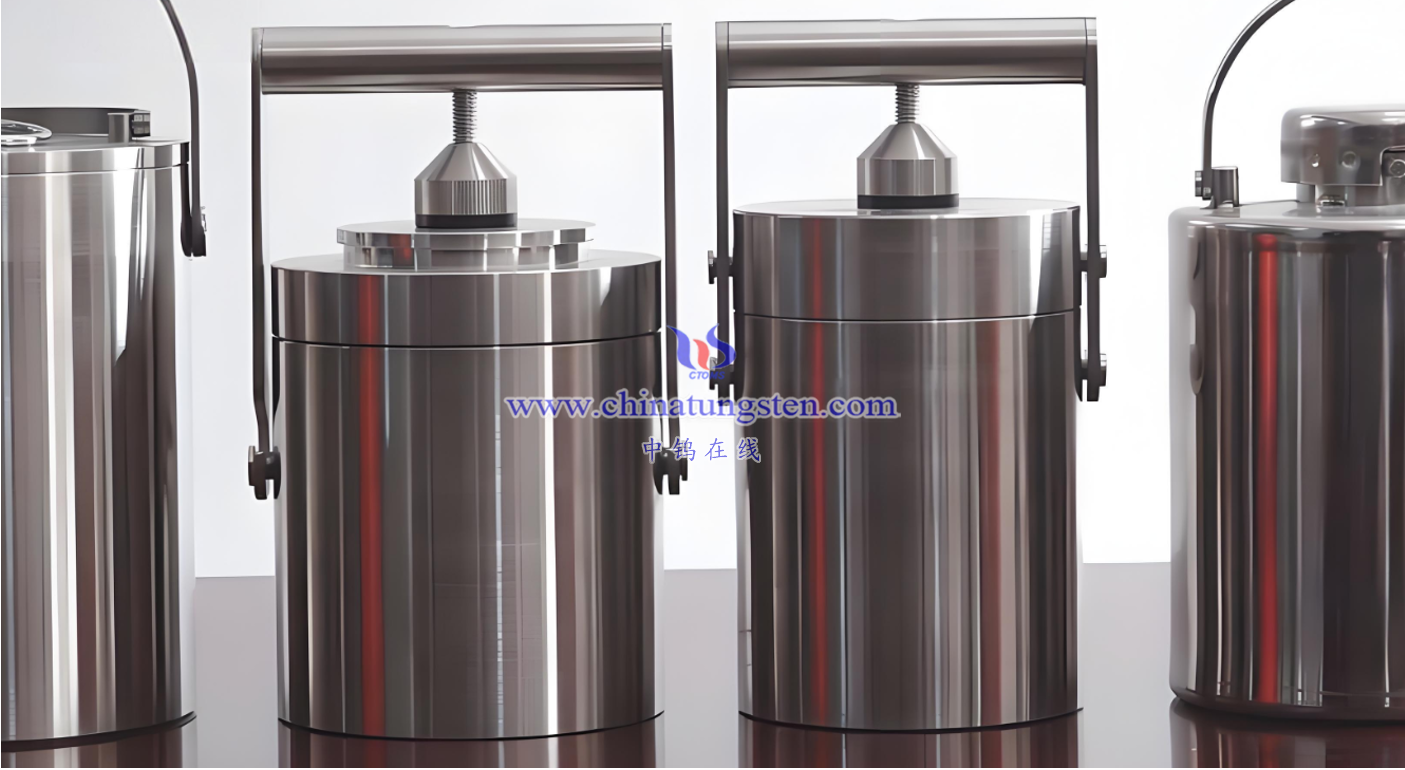

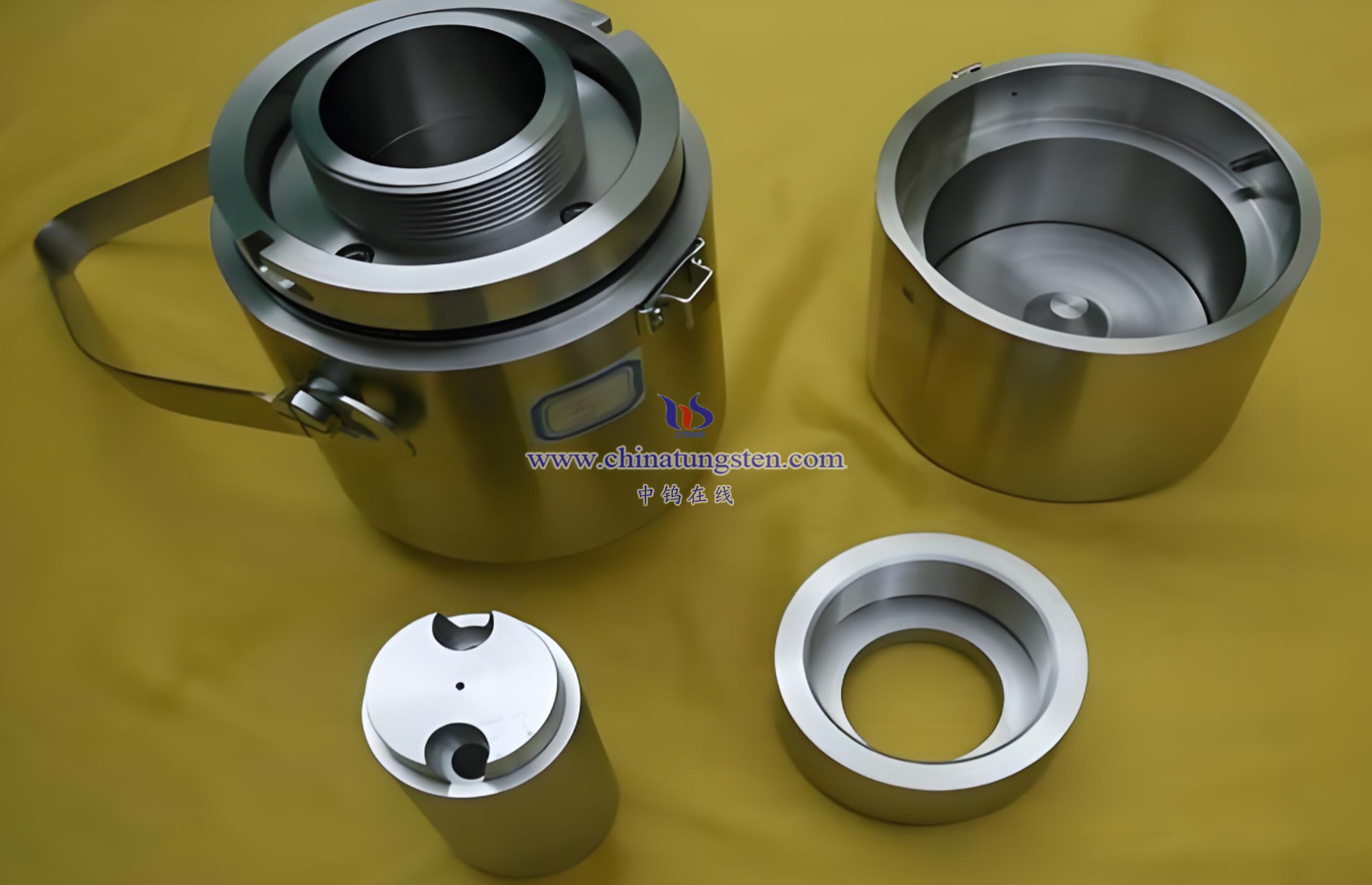

这也是为什么很多Co-60 屏蔽容器、准直器中，钨合金壁厚常见在20 mm左右。
二、算例二：CT X射线的钨合金屏蔽厚度计算
CT设备使用的是X射线而非γ射线，能量明显更低，但光子通量极大。
典型参数如下：管电压：120kVp（常见CT工况），有效光子能量：约 60–70 keV，应用场景：准直器、防散射罩、移动式防护组件。
假设设计目标：
射线类型：X射线
有效能量：70keV
屏蔽材料：钨合金（密度18.0g/cm³）
目标透射率：0.1%（即1/1000）
在医疗设备中，这一指标用于控制散射线和非成像方向辐射。钨合金在低能X射线下的衰减特性，在50–100 keV能区，钨的光电效应占主导，屏蔽效率极高。
典型数据为：HVL ≈ 0.25–0.30mm，TVL ≈ 0.8–1.0mm。这里取：TVL= 0.9 mm。用TVL法计算厚度，目标透射率为0.1%，即10⁻³：
1个TVL→10⁻¹
2个TVL→10⁻²
3个TVL→10⁻³，因此：钨合金厚度≈3× 0.9mm =2.7mm。
指数模型验证
TVL = 0.09 cm
μ ≈2.303/ 0.09 ≈ 25.6 cm⁻¹
目标透射率0.001：
x=ln(1000)/μ=6.908/25.6≈ 0.27cm。即：x≈ 2.7mm。
实际工程推荐厚度，在CT设备中，为了兼顾：加工公差、长期稳定性、高频启停带来的热应力，工程设计通常取：3.0–4.0mm钨合金。这正是目前高端CT准直器、探测器防护罩中钨合金厚度的典型区间。

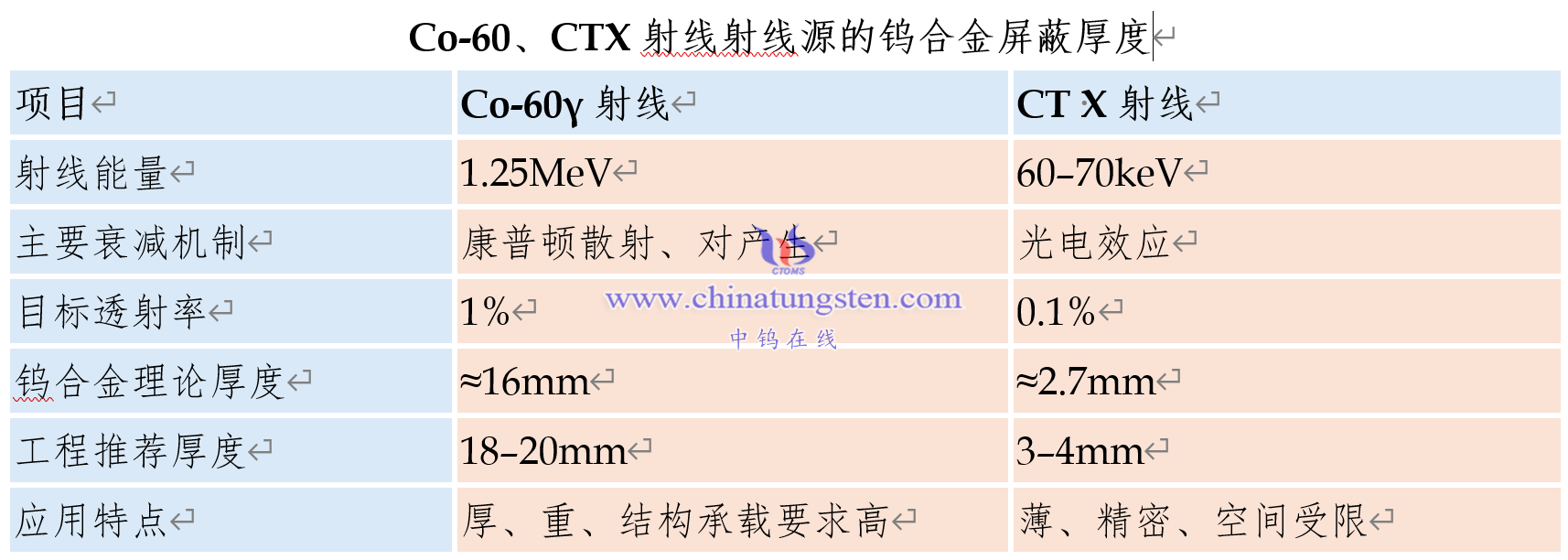

三、两个算例的直观对比总结
四、一个工程结论性的理解
这两个算例清楚说明了一点：钨合金的屏蔽厚度不是一个固定数值，而是由射线能量决定的数量级问题。在MeV级γ射线下，钨合金以“厘米级厚度”换取结构紧凑和高可靠性；在keV级X射线下，钨合金可以用“毫米级厚度”完成几乎极限的屏蔽任务，这是铅、钢和混凝土完全无法实现的。
+++++++++++++++++++++++++++++++
