关于钨的事实之 钨合金与铅的重量与体积对比如何？
在我们中钨智造为客户生产和设计的过程中，经常遇到并且要想客户解释清楚的就是这类问题。钨合金与铅在重量与体积层面的对比，本质上是密度优势与屏蔽效率优势在工程尺度上的综合体现。在相同辐射防护等级和同一射线能区条件下，钨合金虽然单位体积质量高于铅，但由于其线性衰减系数和质量衰减系数显著更高，所需屏蔽厚度明显更小，从而在实际结构中表现出体积占用显著降低、重量差距被有效压缩甚至接近的工程特征。
以典型Co-60γ射线源为例，其主能峰约为1.17MeV和1.33MeV，工程上通常采用半值层HVL或十分之一值层TVL作为设计依据。根据公开核工程数据，钨合金在该能区的半值层厚度约为12–13mm，而铅约为18–20mm。在达到同等衰减水平例如10个半值层的条件下，钨合金所需理论厚度约为120–130mm，而铅则需约180–200mm。

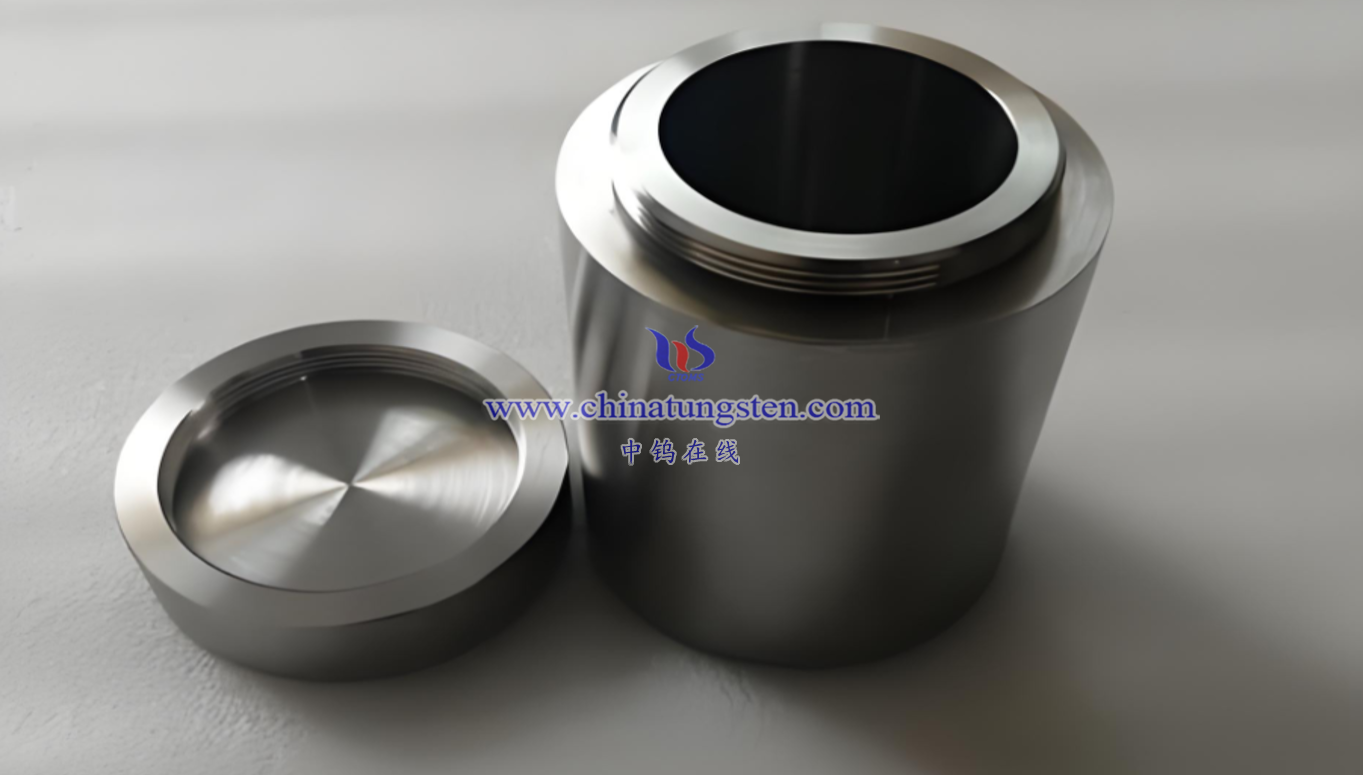

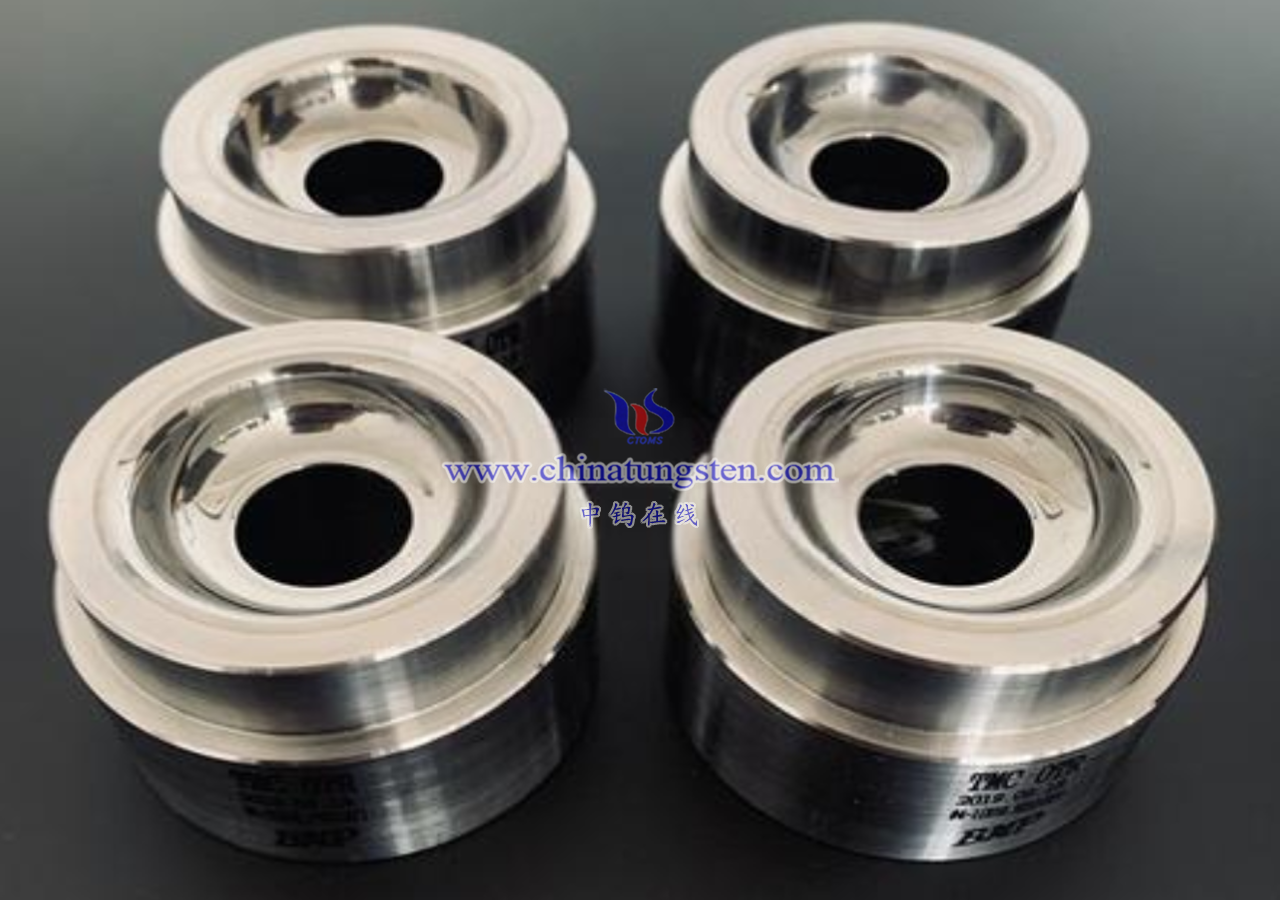

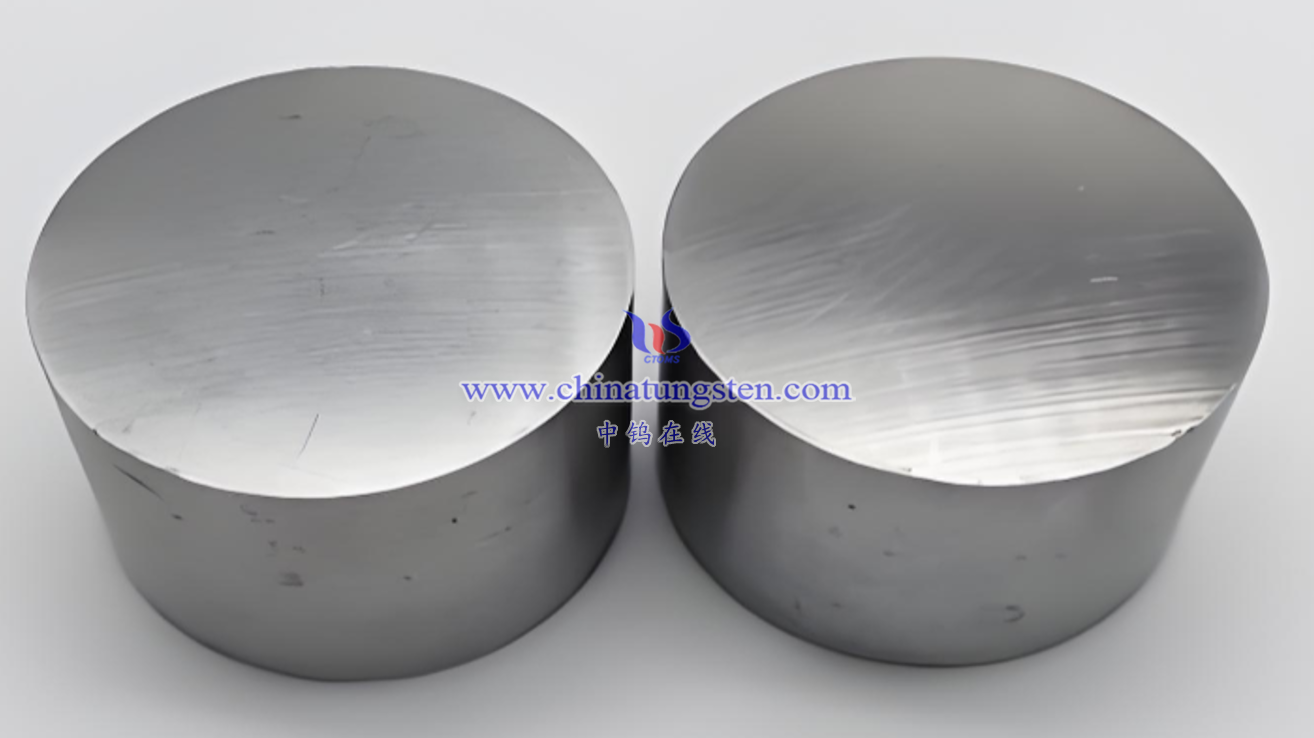

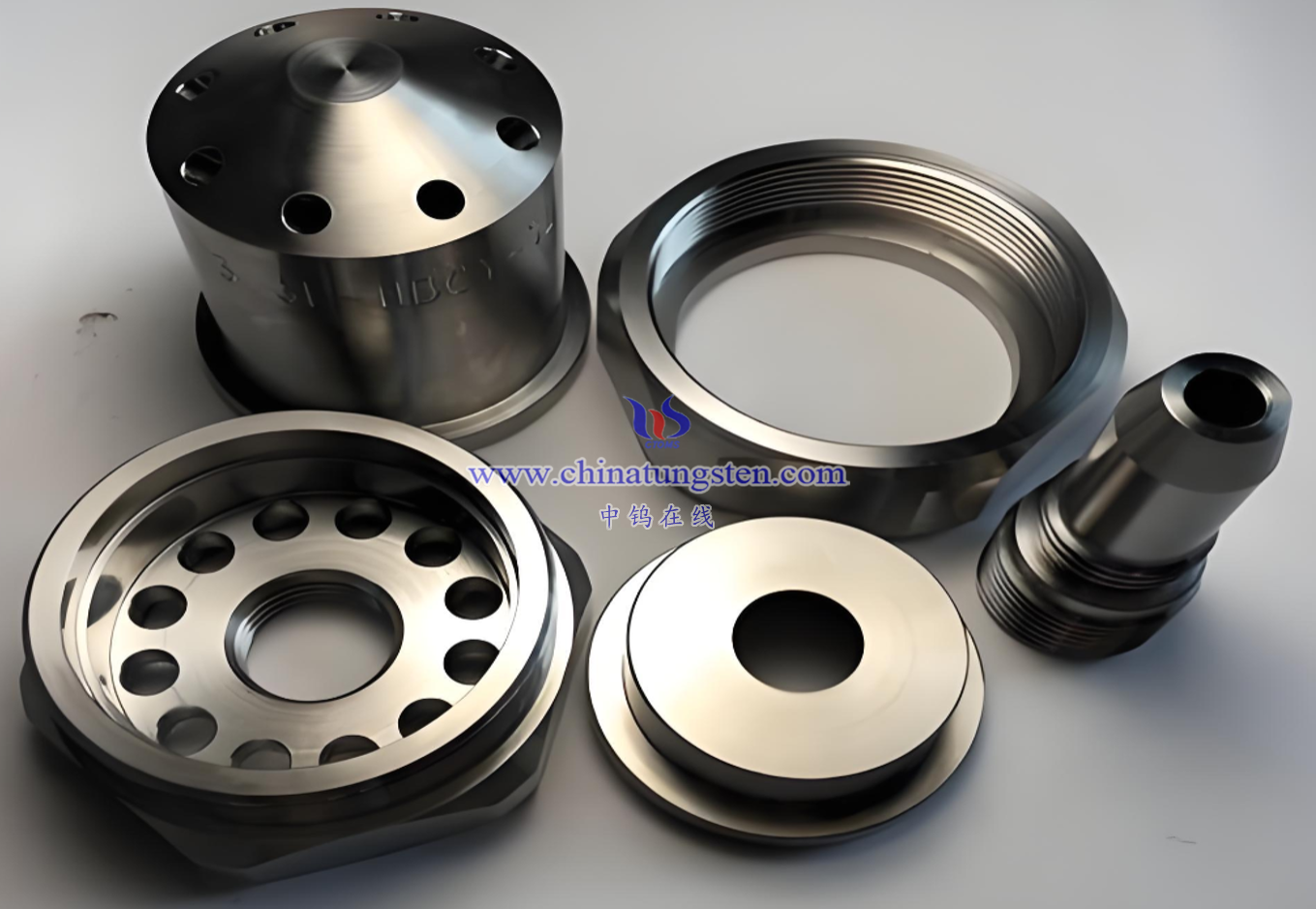

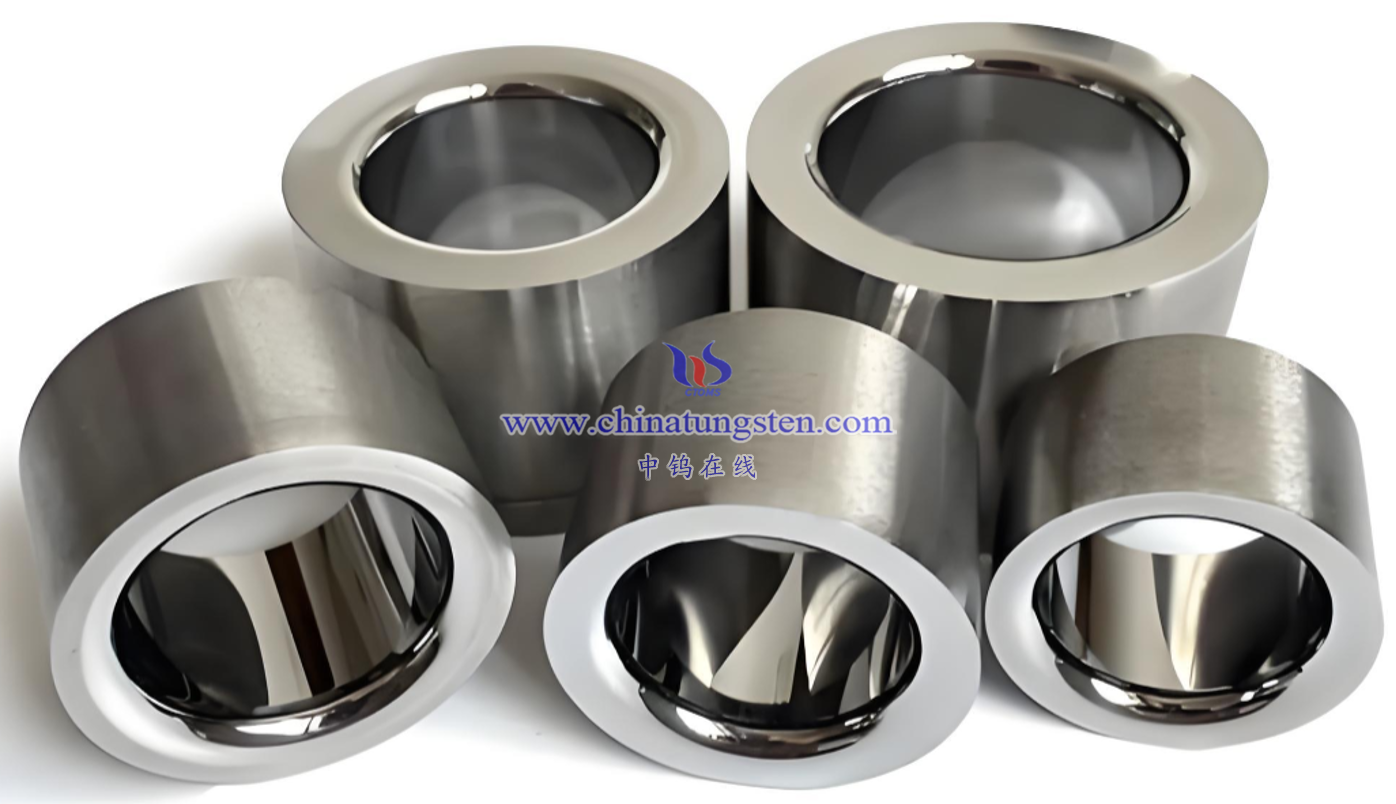

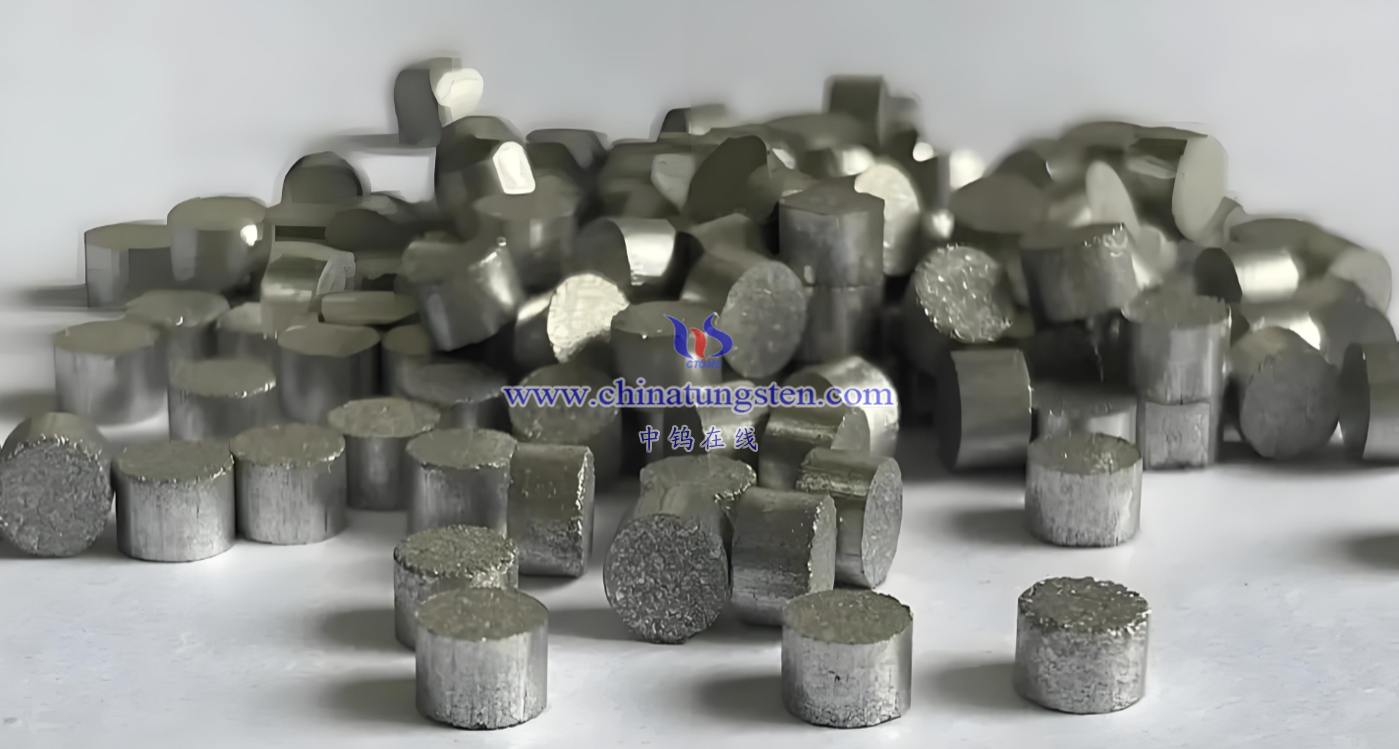

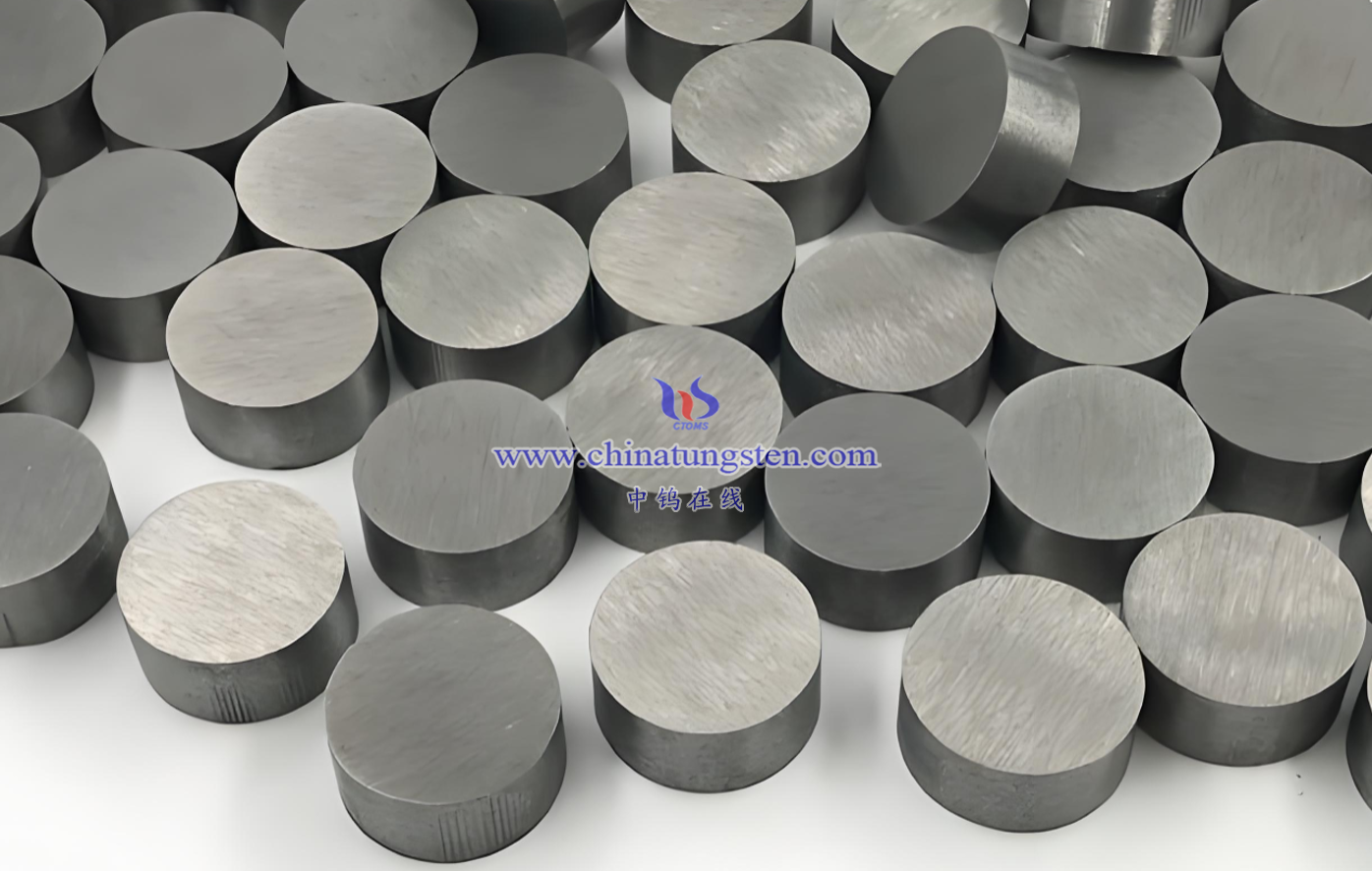

在实际工程设计中，若以等效防护能力为前提进行结构对比，可选取钨合金屏蔽厚度约100mm，对应体积约1L的结构单元，其密度按17.5–18.5g/cm³计，总重量约17.5–18.5kg。铅材料则需约150–160mm厚度才能达到同等防护效果，体积约1.5L，对应密度11.34g/cm³，总重量约17.0–18.2kg。由此可以看出，在等效防护条件下，两者总重量差异已经被显著压缩，往往处于工程允许误差范围内。
但在体积层面，钨合金的优势非常明确。相较铅，等效防护下钨合金屏蔽体积可减少约30–35%，在某些高能谱或更高衰减要求场景中，体积压缩比例甚至可接近40%。这一特性对于医疗CT机、PET-CT、直线加速器、多能谱工业探伤设备、航天载荷舱和便携式核检测装备尤为关键，因为这些系统往往首先受到空间布局、机械强度和结构刚度的限制，而非单纯重量限制。
进一步从工程可靠性角度看，钨合金相较铅还具备明显的结构优势。钨合金抗拉强度通常可达700–1000MPa以上，弹性模量高，耐高温、耐蠕变、耐冲击，长期服役过程中几何尺寸稳定，不易因自重发生塑性变形或蠕变塌陷。而铅材料抗拉强度通常低于20MPa，熔点仅327℃，在长期载荷、热循环或振动条件下极易发生流动、塌陷和屏蔽性能退化，必须依赖额外钢结构进行支撑，这在无形中进一步放大了系统体积和复杂度。
因此，从工程系统层面综合评价，在同等防护等级下，钨合金虽然单体材料价格更高，但通过显著减少屏蔽厚度和体积，实现设备紧凑化、高集成度和高可靠性设计，其在空间受限、高价值装备和高安全等级应用中的综合优势远优于铅材料。这也是钨合金在高端医疗影像、核工程、航空航天和精密探测设备中逐步替代铅成为主流屏蔽材料的核心原因之一。
+++++++++++++++++++++++++++++++
钨电极客制化定制
中钨智造科技有限公司及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类钨铜、钼铜合金详细资料，请访问我们的专业介绍钨粉的网站：www.tungsten-alloy.com
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
