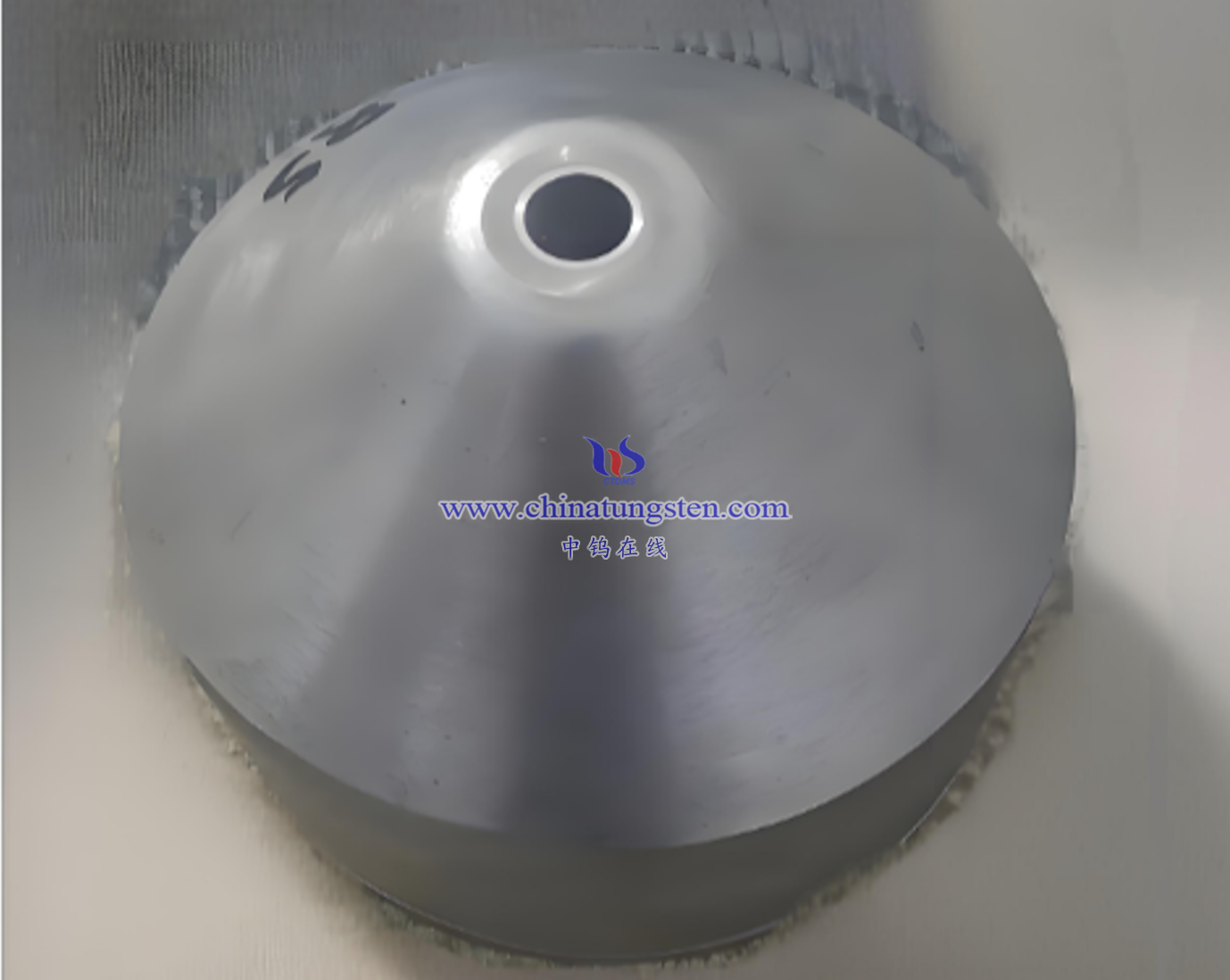

什么是钨流口？

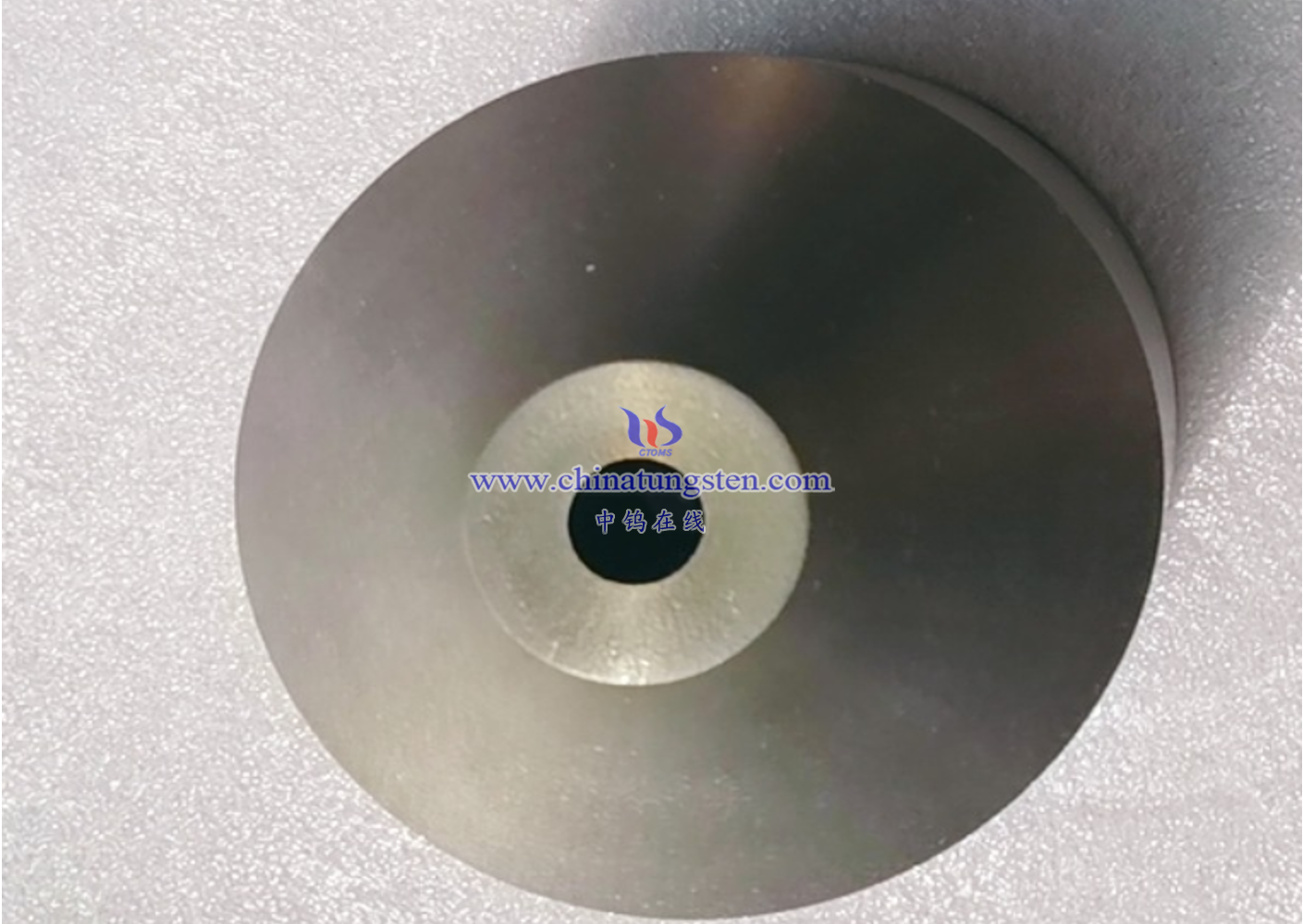

钨流口是以高纯钨（W≥99.95%，部分高端产品≥99.97%）为主体材料，通过粉末冶金烧结、热等静压（HIP）、锻造及精密机加工等工艺制备的高温熔体导流与控流关键部件。钨流口主要应用于1900℃以上的超高温工艺系统，包括单晶生长、高温合金熔炼、特种玻璃连续出料及高纯功能材料制备等场景。在中钨智造科技有限公司的实际生产实践中，钨流口通常被归类为高温末端控制部件，其稳定性直接影响产品合格率、生产节拍以及设备运行安全性。
一、材料基础与物理性能（结合工程数据）
钨作为难熔金属，其基础物理性能决定了其在超高温环境中的不可替代性：
| 熔点 | 3420℃ |
| 密度 | 19.3g/cm³ |
| 热导率（室温） | 约170 W/m·K |
| 线膨胀系数（20–2000℃） | 4.3–4.8×10⁻⁶/K |
| 弹性模量 | ≈410GPa |
| 再结晶温度（高纯钨） | 约1200–1400℃ |
根据中钨智造在其客户订购的钨流口长期运行统计中，当工作温度在2000℃左右时，钨材料的尺寸稳定性明显优于钼材料。采用同温比（T/Tm）评价：钼在2000℃时T/Tm≈0.78，钨在2000℃时T/Tm≈0.65。在相同应力条件下，钨的高温蠕变速率通常比钼低30–50%（不同纯度与晶粒尺寸会有波动）。这也是为什么在1900℃以上的连续运行系统中，钨成为优选材料。实测数据显示，在2000℃、连续运行200小时条件下：钨流口孔径漂移一般控制在0.05–0.15mm以内，钼流口孔径漂移可达0.2–0.5mm。

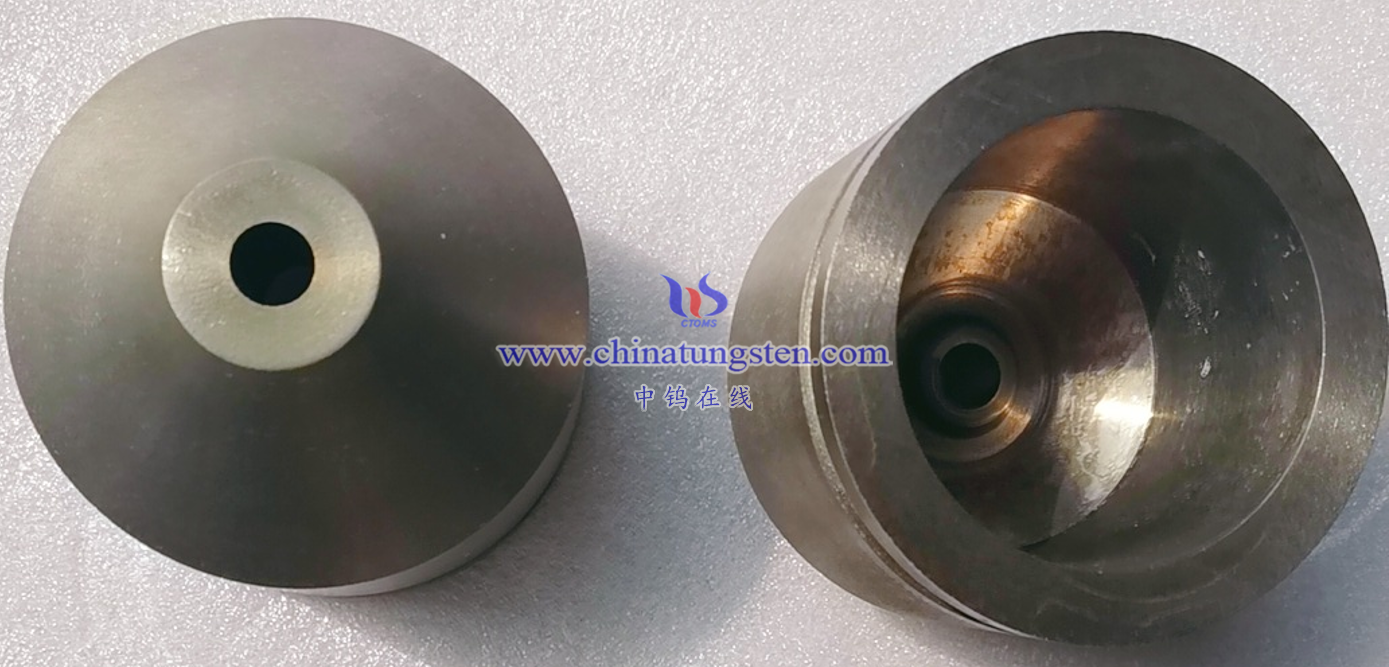

二、钨流口的结构形式分类
在中钨智造的实际制造过程中，钨流口常见结构包括：

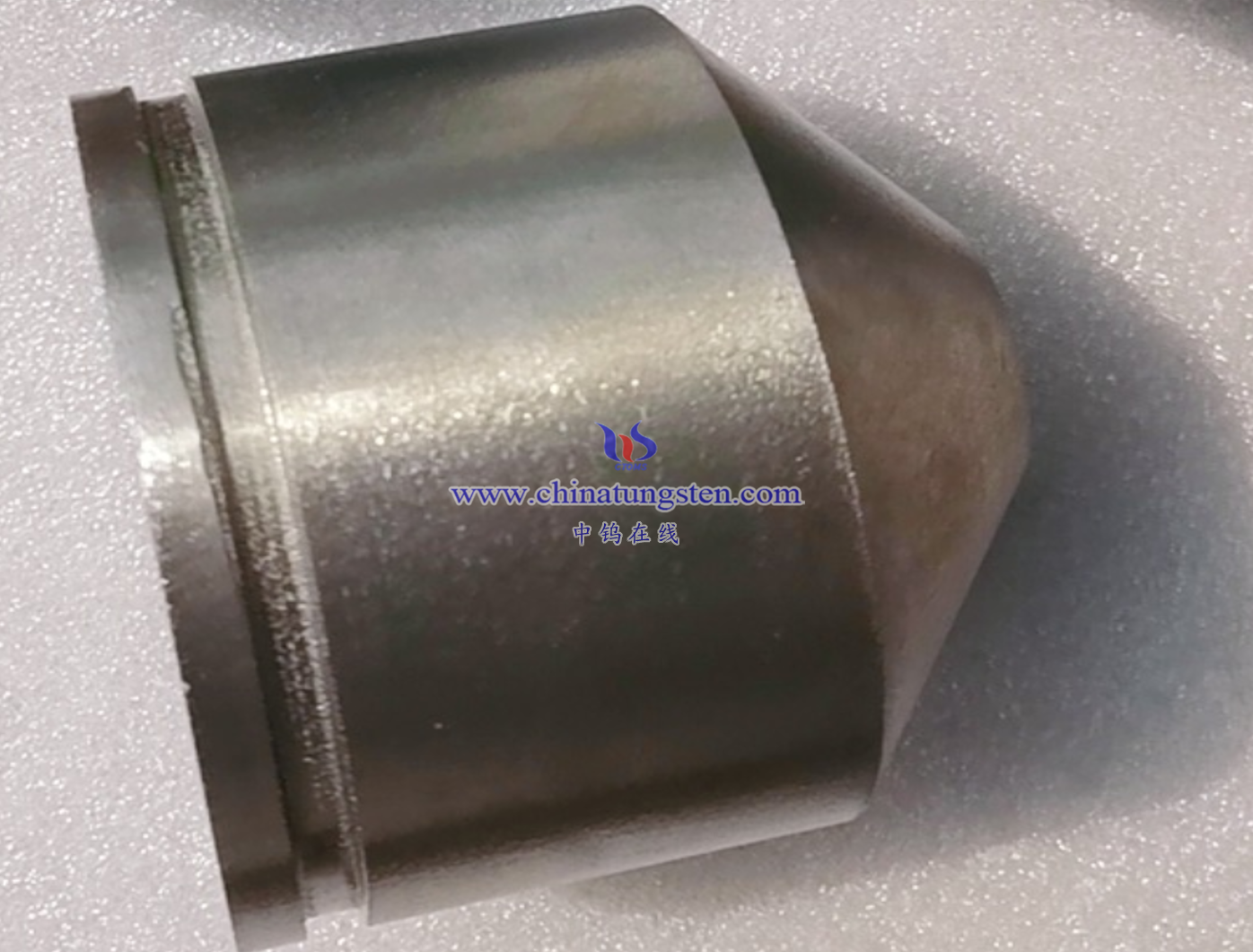

整体烧结成型型
采用粉末压制+高温烧结，组织均匀，但需控制孔隙率（通常≤2%）。
锻造致密型
通过锻造改善晶粒取向，抗裂性能更好，适合大规格流口。

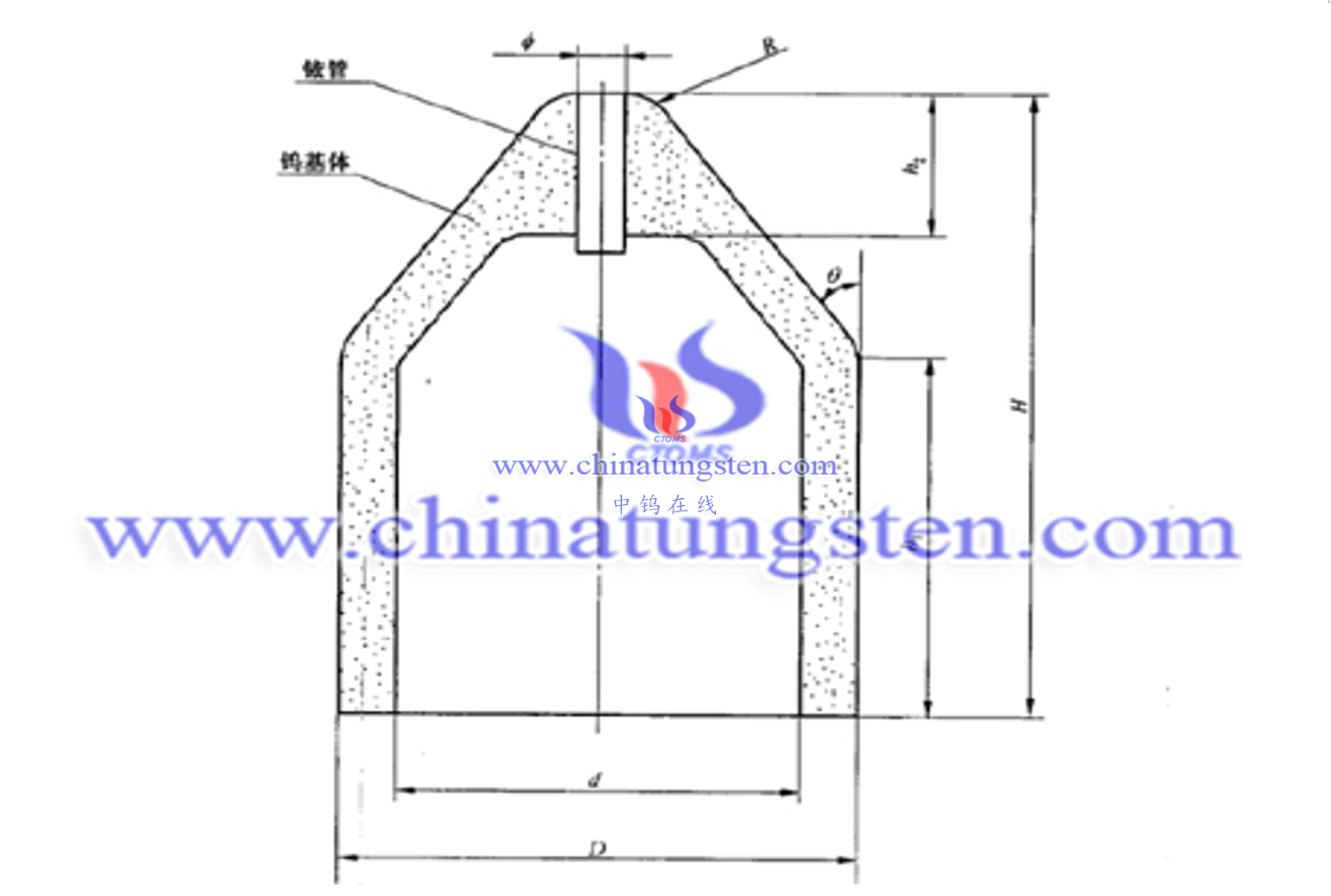

钨-铱复合内衬结构
在高腐蚀熔体环境中，通过内衬铱或复合界面层降低溶蚀速率。

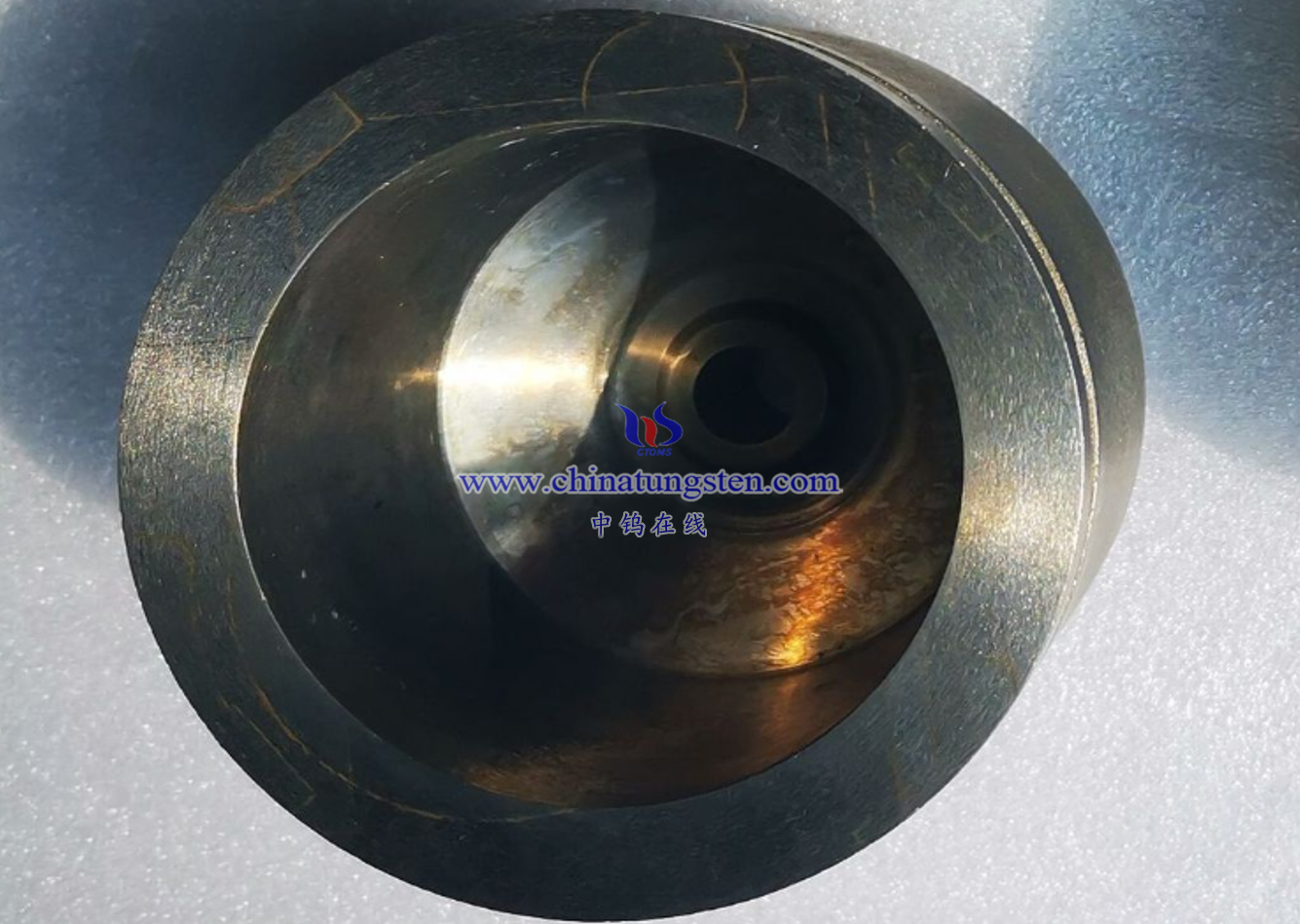

螺纹可更换式模块结构
便于维护和快速更换，降低停炉成本。
大部分的中钨智造的客户使用的钨流口的流道孔径通常设计在2–12mm区间，根据流量与粘度进行计算匹配；孔道长度与直径比（L/D）一般控制在1.5–3之间，以保证流束稳定。

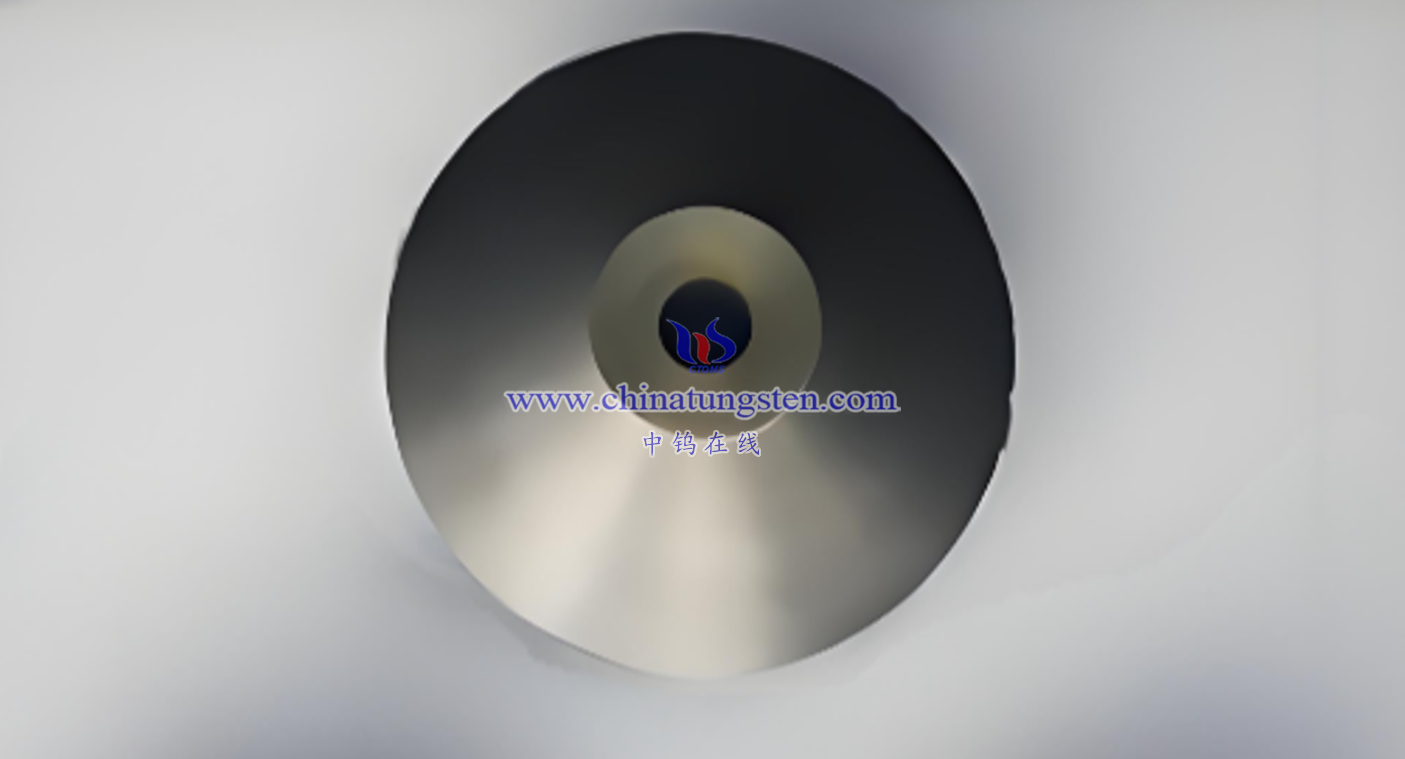

三、钨流口的核心功能与工艺影响
熔体流量精确控制
钨流口的加工介质流量计算采用修正伯努利方程，结合高温黏度修正。流口尺寸精度通常控制在±0.01–0.03mm范围内。
保证流束连续性
在单晶生长企业实践中，流束波动超过±3%会直接影响晶体质量。
抗冲刷与抗溶蚀
在高温合金或高活性熔体中，若材料界面不稳定，会形成局部扩孔或麻点。
结构长期稳定
中钨智造根据自己的禁言和酷虎的使用检测统计表明，在2100℃连续运行条件下，优质钨流口使用寿命通常为钼流口的2–4倍。

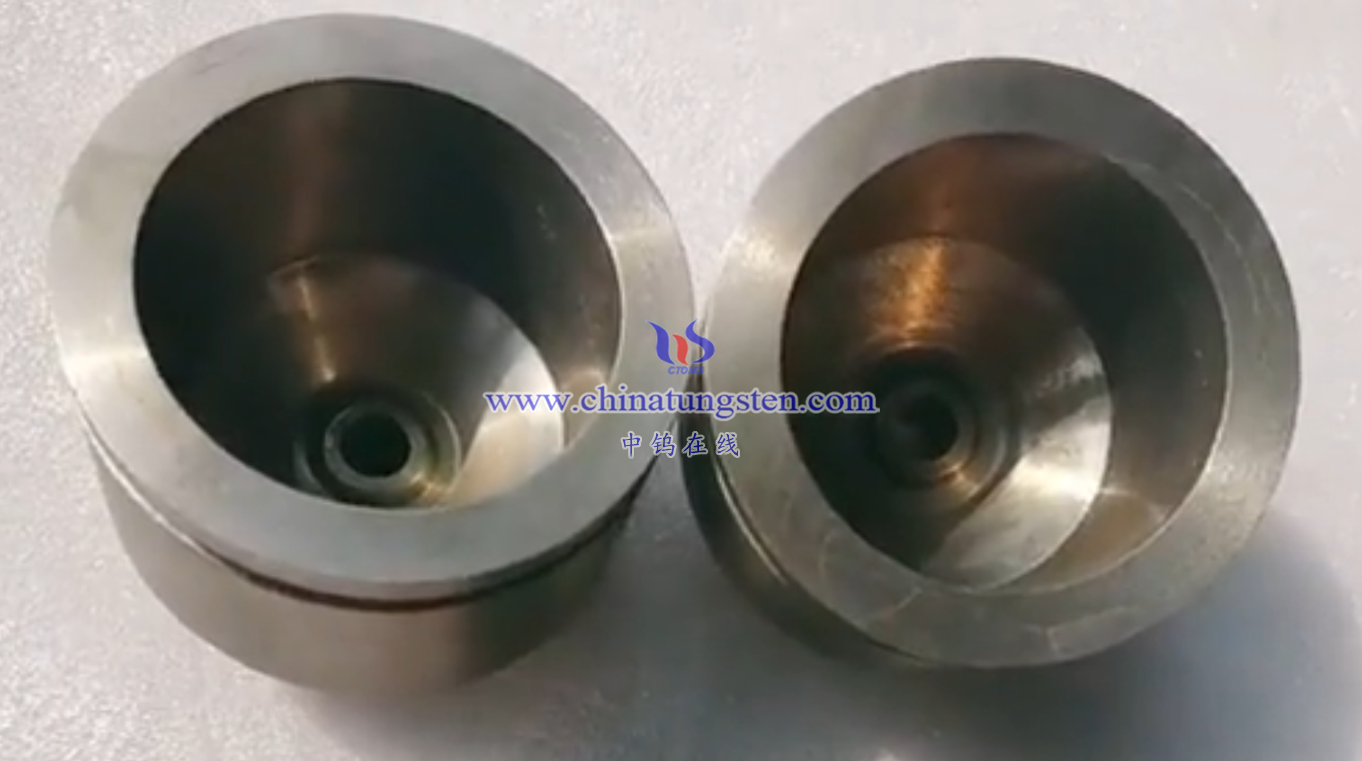

四、典型应用场景（重点扩展）
钨流口的应用并非局限于高温单一因素，而是在温度、熔体活性、强度和耐磨性能、连续运行时间和产品质量要求等多重条件叠加下形成的综合应用场景。

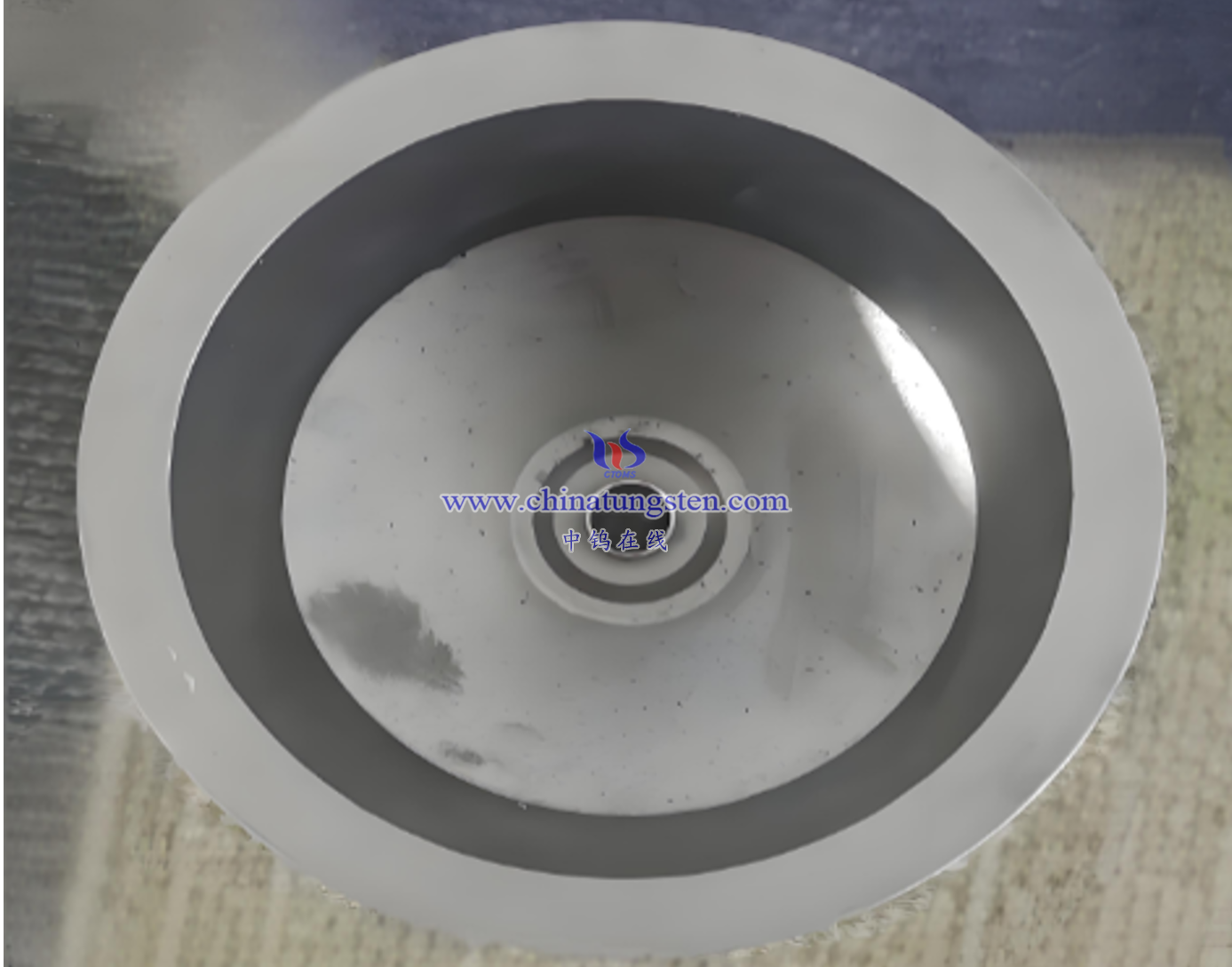

1.蓝宝石及氧化物单晶生长系统用钨流口
在蓝宝石（Al₂O₃）单晶生长工艺中，炉温通常在2000–2050℃区间。熔体黏度高、温度场梯度大，对流口提出极高要求。在中钨智造的客户实际运行中：单炉生产周期通常为7–20天不等，流口需在整个周期内保持孔径尺寸稳定，若流口扩孔0.2 mm以上，流量将出现明显偏移。钨流口在该系统中主要承担：精确控制熔体滴落速率、保证晶体生长界面稳定、降低因尺寸漂移造成的晶体位错增加。统计显示，在2050℃条件下：钨流口可完成完整生产周期，钼流口往往在周期中后段出现明显扩孔，因此在高端单晶炉中，钨流口已成为主流配置。
- 镍基及钴基高温合金真空熔炼用钨流口
在真空感应熔炼或定向凝固工艺中，合金熔体温度常在1600–1850℃，局部热点可更高。若叠加电磁搅拌与液流冲刷，材料表面将承受周期性热应力。钨流口在此场景中承担着控制合金流入结晶器的流量、抵抗高密度金属熔体冲刷、避免金属杂质污染的功能。根据中钨智造客户的实际使用检测，数据显示，在连续浇注系统中，钨流口使用寿命可达钼流口的2–3倍，合金纯度控制更稳定，尤其在高端航空合金领域，尺寸稳定性直接影响晶粒取向一致性。

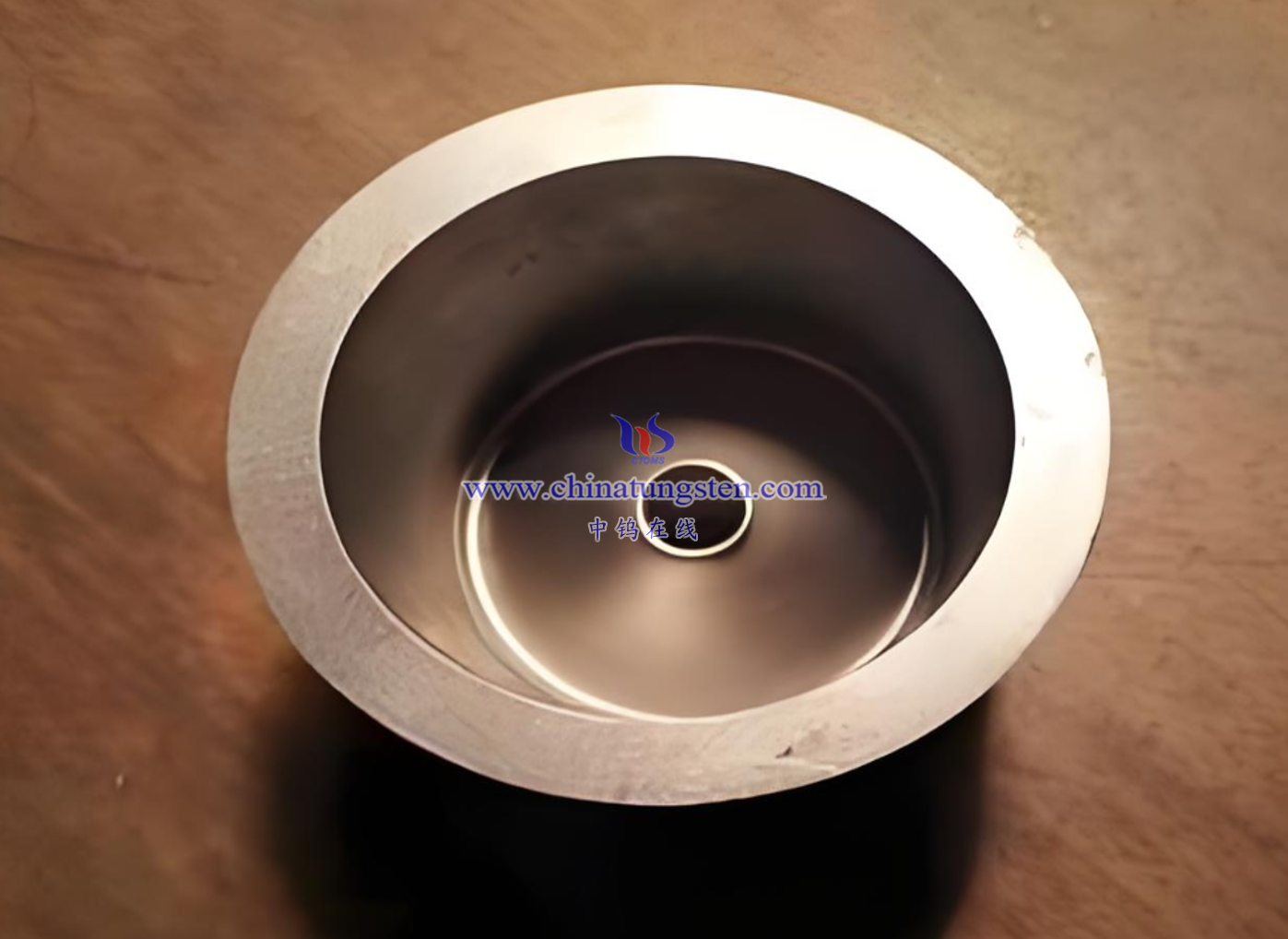

- 光学级及特种玻璃连续出料系统用钨流口
部分特种玻璃（高折射率光学玻璃、特种功能玻璃）熔化温度在1500–1750℃，但熔体具有一定化学活性。当玻璃系统要求低气泡率、低金属污染、且长周期连续运行（30–60天）的工况下，钨流口可在惰性气氛或还原气氛中稳定运行。在部分高端玻璃生产线中单次运行周期超过1000小时，流口尺寸变化控制在1%以内，这些指标对流口材料的抗蠕变能力提出极高要求。
4.稀有金属与高纯材料连续浇注用钨流口
在钛合金、锆合金及部分稀有金属冶炼中，温度接近或超过1900℃。钨流口优势在于抗熔体溶蚀能力强、与多数金属熔体反应性低、高温机械强度高、在还原气氛或高真空条件下，钨材料化学稳定性良好，有利于高纯材料控制。
5.超高温实验炉与科研装置钨流口
在材料研究机构或高温物理实验中，常需要2000℃以上稳定控流、精确滴落控制、短周期频繁热循环等要求，钨流口在科研设备中的优势包括：热循环稳定性好、低热膨胀系数降低热裂风险、易于实现高精度加工。
6.高温氢气或还原气氛环境系统用钨流口
在氢气保护或高纯还原气氛条件下，钨不易发生剧烈化学反应。在部分新能源材料或特殊金属还原系统中温度可达2000℃，运行周期数百小时，钨流口表现出良好的结构保持能力。

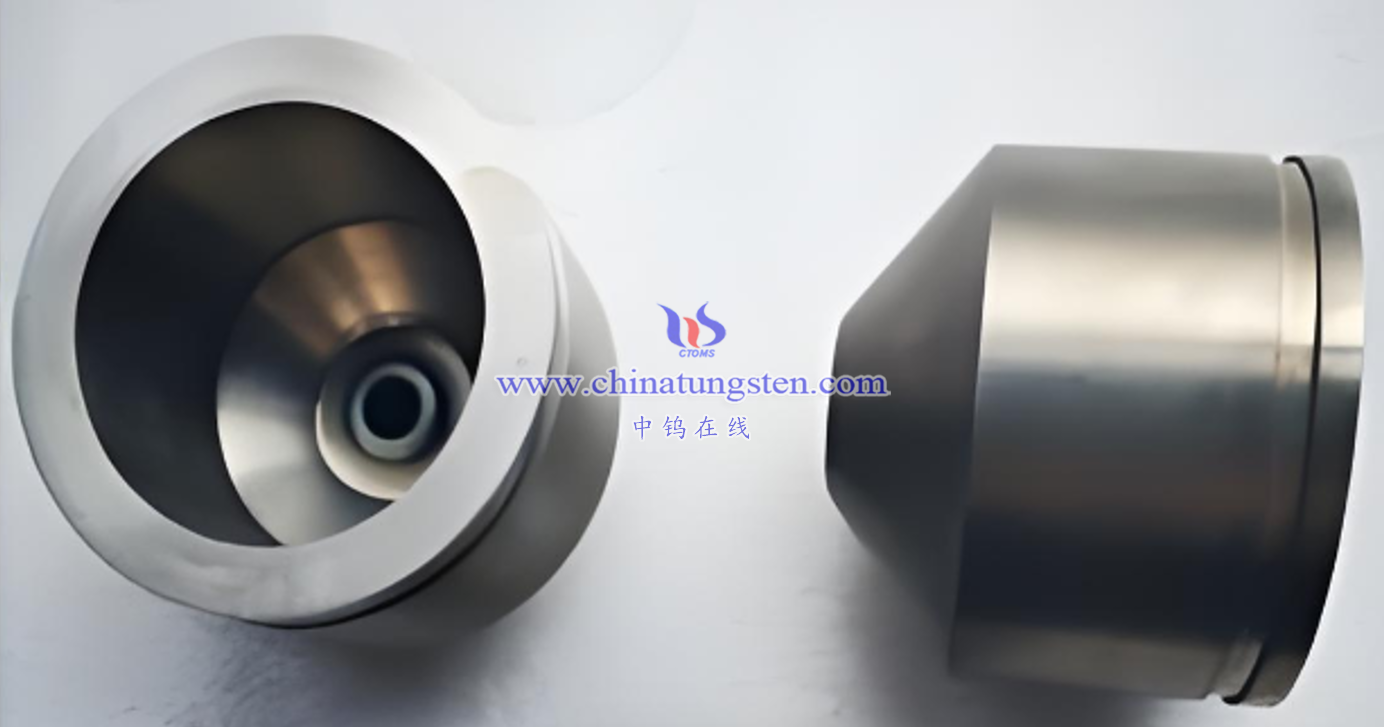

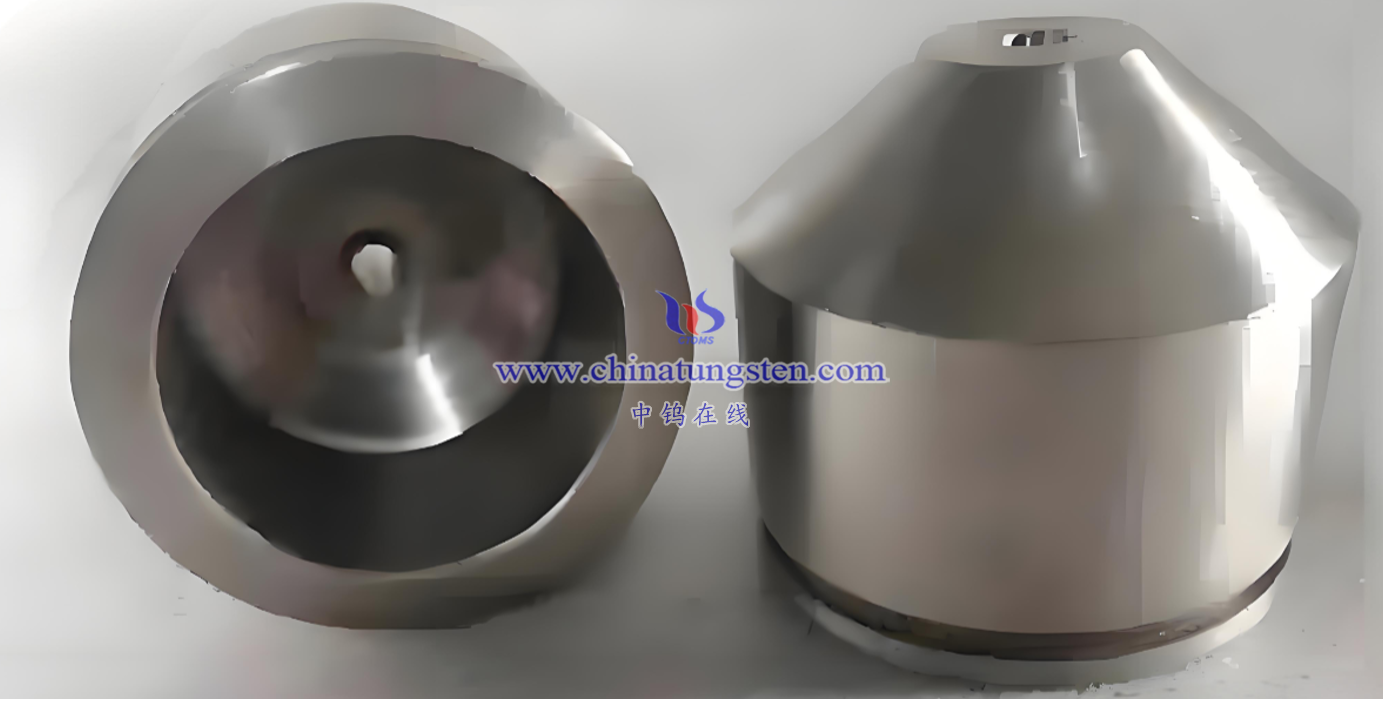

五、钨流口的优势
超高温安全裕量大：在2200℃以下运行，仍远低于熔点极限。
高温蠕变速率低：中钨智造的钨流口长期运行后孔径变化率通常控制在<1%。
热稳定性优良：低膨胀系数降低热冲击应力。
热导率高：有助于减少局部温差引起的应力集中。
六、钨流口的局限性与可能失效模式
氧化问题 600℃以上在空气中生成WO₃，必须在真空或惰性气体下使用。
再结晶脆化 长期在再结晶温度以上运行，晶粒长大可能导致脆性增加。
成本高 原材料价格波动大，加工成本高。
钨流口常见失效形式包括孔口扩张、边缘微裂纹、再结晶脆裂、局部腐蚀坑等。

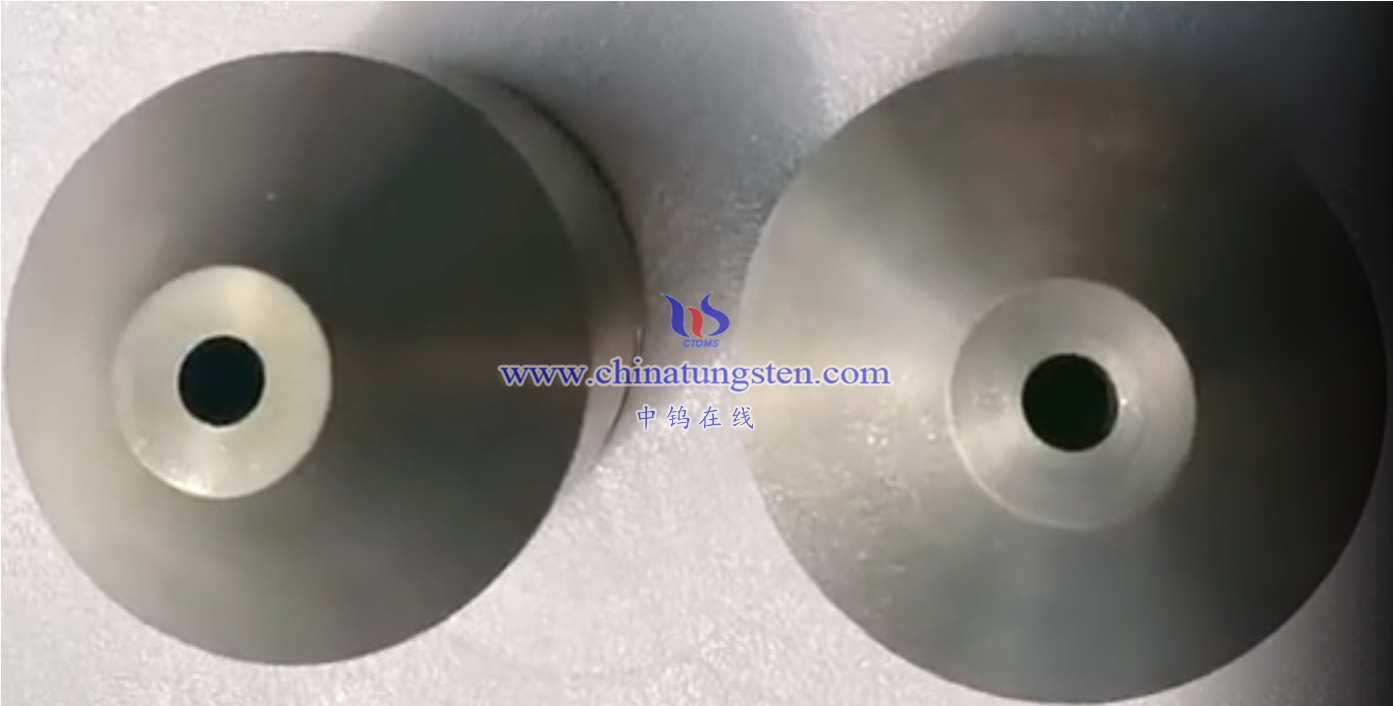

七、钨流口与钼铱流口材料的定位
在工程选型中通常遵循以下逻辑：1400–1700℃：优选钼流口，1500–1800℃且腐蚀增强：钼铱复合流口。≥1900℃或极端高温：钨流口或钨铱复合流口，钨流口并非经济型方案，而是针对高温极限条件的可靠性解决方案。
从专业钨流口生产者的视角观察，中钨智造认为钨流口的价值并不仅仅在于其高熔点，而在于：在接近材料极限温度的工况下，仍能保持流道几何尺寸稳定、流量稳定与结构完整性，从而保证整条高温生产线的稳定运行。在超高温材料制造体系中，它属于关键控制节点部件，其性能直接影响产品质量、生产周期与经济效益。

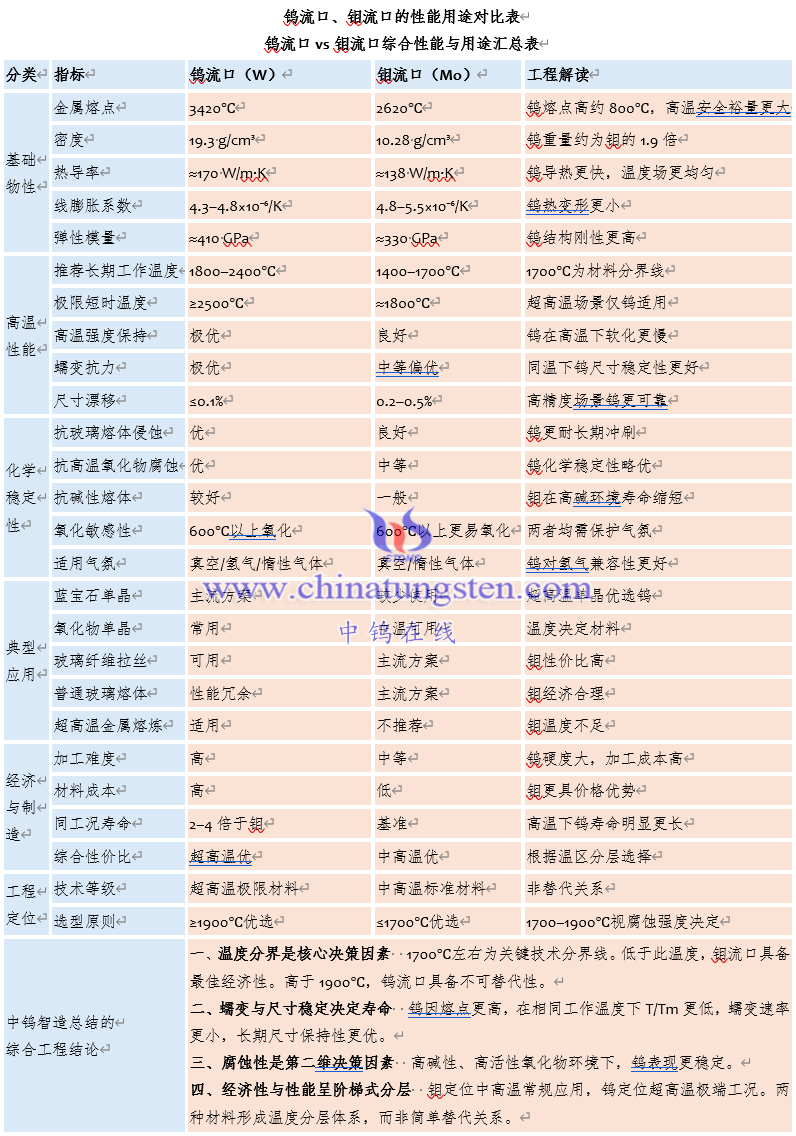

钨流口、钼流口的性能用途对比表
钨流口vs钼流口综合性能与用途汇总表
| 分类 | 指标 | 钨流口（W） | 钼流口（Mo） | 工程解读 |
| 基础
物性 |
金属熔点 | 3420℃ | 2620℃ | 钨熔点高约800℃，高温安全裕量更大 |
| 密度 | 19.3 g/cm³ | 10.28 g/cm³ | 钨重量约为钼的1.9倍 | |
| 热导率 | ≈170 W/m·K | ≈138 W/m·K | 钨导热更快，温度场更均匀 | |
| 线膨胀系数 | 4.3–4.8×10⁻⁶/K | 4.8–5.5×10⁻⁶/K | 钨热变形更小 | |
| 弹性模量 | ≈410 GPa | ≈330 GPa | 钨结构刚性更高 | |
| 高温
性能 |
推荐长期工作温度 | 1800–2400℃ | 1400–1700℃ | 1700℃为材料分界线 |
| 极限短时温度 | ≥2500℃ | ≈1800℃ | 超高温场景仅钨适用 | |
| 高温强度保持 | 极优 | 良好 | 钨在高温下软化更慢 | |
| 蠕变抗力 | 极优 | 中等偏优 | 同温下钨尺寸稳定性更好 | |
| 尺寸漂移 | ≤0.1% | 0.2–0.5% | 高精度场景钨更可靠 | |
| 化学
稳定 性 |
抗玻璃熔体侵蚀 | 优 | 良好 | 钨更耐长期冲刷 |
| 抗高温氧化物腐蚀 | 优 | 中等 | 钨化学稳定性略优 | |
| 抗碱性熔体 | 较好 | 一般 | 钼在高碱环境寿命缩短 | |
| 氧化敏感性 | 600℃以上氧化 | 600℃以上更易氧化 | 两者均需保护气氛 | |
| 适用气氛 | 真空/氢气/惰性气体 | 真空/惰性气体 | 钨对氢气兼容性更好 | |
| 典型
应用 |
蓝宝石单晶 | 主流方案 | 较少使用 | 超高温单晶优选钨 |
| 氧化物单晶 | 常用 | 中温可用 | 温度决定材料 | |
| 玻璃纤维拉丝 | 可用 | 主流方案 | 钼性价比高 | |
| 普通玻璃熔体 | 性能冗余 | 主流方案 | 钼经济合理 | |
| 超高温金属熔炼 | 适用 | 不推荐 | 钼温度不足 | |
| 经济
与制 造 |
加工难度 | 高 | 中等 | 钨硬度大，加工成本高 |
| 材料成本 | 高 | 低 | 钼更具价格优势 | |
| 同工况寿命 | 2–4倍于钼 | 基准 | 高温下钨寿命明显更长 | |
| 综合性价比 | 超高温优 | 中高温优 | 根据温区分层选择 | |
| 工程
定位 |
技术等级 | 超高温极限材料 | 中高温标准材料 | 非替代关系 |
| 选型原则 | ≥1900℃优选 | ≤1700℃优选 | 1700–1900℃视腐蚀强度决定 | |
| 中钨智造总结的
综合工程结论 |
一、温度分界是核心决策因素 1700℃左右为关键技术分界线。低于此温度，钼流口具备最佳经济性。高于1900℃，钨流口具备不可替代性。
二、蠕变与尺寸稳定决定寿命 钨因熔点更高，在相同工作温度下T/Tm更低，蠕变速率更小，长期尺寸保持性更优。 三、腐蚀性是第二维决策因素 高碱性、高活性氧化物环境下，钨表现更稳定。 四、经济性与性能呈阶梯式分层 钼定位中高温常规应用，钨定位超高温极端工况。两种材料形成温度分层体系，而非简单替代关系。 |
|||
+++++++++++++++++++++++++++++++

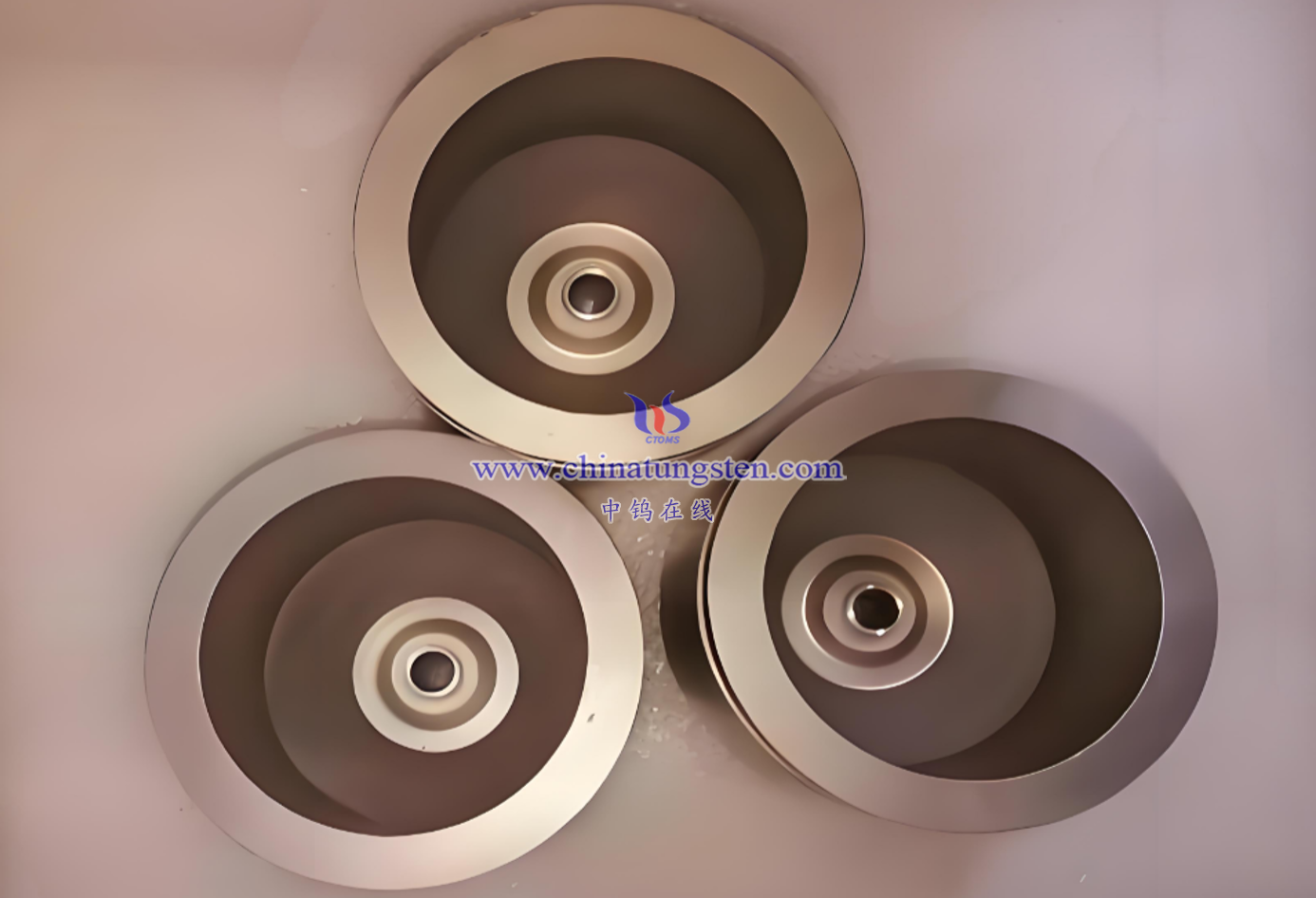

钨电极客制化定制
中钨智造科技有限公司及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类钨铜、钼铜合金详细资料，请访问我们的专业介绍钨丝的网站：http://www.tungsten.com.cn/
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
