中钨智造科技有限公司
钛锆钼合金（TZM）材料小百科
Titanium-Zirconium-Molybdenum Alloy
一、钛锆钼合金（TZM）概述
钛锆钼合金（Titanium–Zirconium–Molybdenum Alloy），简称TZM合金，是在高纯钼基体中通过微量合金化强化形成的一种高温结构材料。典型成分体系为：Mo–0.5Ti–0.08Zr–0.02C（质量分数）。其中钛、锆元素在高温烧结与热加工过程中形成稳定碳化物颗粒（TiC、ZrC），这些弥散分布的碳化物能够显著抑制晶界迁移，提高材料的再结晶温度与高温强度。
从材料学角度来看，钛锆钼合金（TZM）属于典型的弥散强化型钼基高温合金（Dispersion Strengthened Refractory Alloy）。这种强化机制不同于普通固溶强化，而是通过纳米或微米级碳化物颗粒在晶界及晶内弥散分布，从而有效钉扎位错与晶界，使材料在高温条件下仍保持较高的结构稳定性。
相较于纯钼材料，钛锆钼合金（TZM）的再结晶温度可提高约200℃～300℃，同时在1200℃～1500℃范围内仍保持优异的抗蠕变能力和抗变形能力。正因如此，TZM合金在航空航天、高温炉设备、玻璃工业、半导体制造以及核工业领域中成为重要的高温结构材料之一。
中钨智造认为，从产业发展角度来看，钛锆钼合金（TZM）是钼基材料体系中技术附加值最高、应用领域最广泛的工程材料之一。随着高温装备、先进制造以及半导体产业的发展，对高稳定性热场材料和高温结构材料的需求不断增加，TZM合金的应用范围也持续扩大。
二、钛锆钼合金（TZM）化学成分与微观结构
1 钛锆钼合金（TZM）的化学成分
TZM合金典型化学成分（质量分数）
| 元素 | Mo | Ti | Zr | C | O | N | H |
| 含量% | ≥99.2 | 0.40–0.55 | 0.06 – 0.12 | 0.01 – 0.03 | ≤0.005 | ≤0.002 | ≤0.001 |
| 说明 | 钼（Mo）作为基体元素，提供高熔点、高导热性以及较高的弹性模量。 钛（Ti）和锆（Zr）作为碳化物形成元素，与碳形成稳定的碳化物颗粒。 碳（C）作为关键强化元素，与Ti和Zr结合形成TiC和ZrC颗粒。 |
||||||
2 碳化物强化机理
在烧结与热加工过程中，Ti和Zr会与碳反应生成稳定的碳化物：Ti + C → TiC，Zr + C → ZrC。
这些碳化物颗粒通常以弥散形式分布在晶粒内部和晶界处，其尺寸通常在0.1 μm到1 μm之间。碳化物强化对TZM材料性能的作用可概括如下。
碳化物强化机理
| 作用机制 | 技术说明 |
| 晶界钉扎 | 阻止晶粒在高温下快速长大 |
| 提高再结晶温度 | 再结晶温度提高至约1300℃ |
| 位错阻碍 | 抑制位错运动，提高高温强度 |
| 抗蠕变增强 | 降低高温长期载荷下的晶界滑移 |
3 微观组织特征
TZM合金经过锻造和轧制后通常形成以下组织特征：
| 组织类型 | 特征 |
| 纤维状加工组织 | 提高强度与抗裂能力 |
| 细晶结构 | 提高韧性和结构稳定性 |
| 弥散碳化物相 | 提供高温强化 |
三、TZM合金主要物理性能
TZM合金继承了钼材料的优异物理性能，同时在高温稳定性方面得到显著提升。
TZM合金典型物理性能
| 性能指标 | 数值 |
| 熔点 | 约2620℃ |
| 密度 | 约10.2 g/cm³ |
| 热导率 | 约120 W/(m·K) |
| 线膨胀系数 | 5.3×10⁻⁶ /K |
| 电阻率 | 约5.3 μΩ·cm |
| 弹性模量 | 约320 GPa |
| 说明 | 这些性能使TZM合金在高温环境中具极高热稳定性和尺寸稳定性。 |
特别值得注意的是其热膨胀系数明显低于大多数镍基高温合金，因此在高温热循环环境中具有更好的结构稳定性。此外，TZM合金的导热性能远优于许多高温合金材料，使其成为高温炉热场结构材料的重要选择。
四、TZM合金高温力学性能
高温力学性能是TZM合金最核心的工程优势之一。与纯钼材料相比，TZM合金在高温条件下的强度与抗蠕变性能均有明显提升。
TZM合金典型力学性能
| 温度 | 抗拉强度 | 测试条件 | 高温性能蠕变寿命 |
| 室温 | 约700 MPa | / | / |
| 1000℃ | 约400 MPa | 100 MPa | ＞100小时 |
| 1200℃ | / | 80 MPa | 数十小时 |
| 1400℃ | 约150 MPa | 50 MPa | 仍具有稳定结构 |
| 抗蠕变性能是评价高温材料的重要指标长期高温载荷下，材料产生缓慢塑性变形，称为蠕变。TZM合金由于碳化物强化机制，可有效抑制晶界滑移，显著提高抗蠕变性能。 | |||
五、TZM合金生产工艺
TZM合金的生产主要采用粉末冶金技术路线，这是制造高熔点金属材料的主流方法。
TZM合金典型制造流程
| 工艺阶段 | 技术说明 |
| 粉末制备 | 高纯钼粉与TiH₂、ZrH₂、碳粉混合 |
| 等静压成型 | CIP压力200–300 MPa |
| 高温烧结 | 约2000℃氢气或真空烧结 |
| 热加工 | 锻造、轧制形成纤维组织 |
| 热处理 | 消除应力、稳定组织 |
| 机械加工 | 精密加工成最终零件 |
在实际生产过程中，粉末粒度通常控制在3–10 μm范围内，以保证烧结致密度和组织均匀性。烧结后的材料密度可达到理论密度的98%以上。随后通过多道次热加工（锻造、轧制或旋锻），使材料内部形成致密纤维组织，提高材料强度与韧性。
六、TZM合金完整产品体系
TZM合金可制成多种工业产品形态，形成完整材料体系。
TZM合金主要产品形态与规格
| 产品类型 | 典型规格 |
| TZM板材 | 厚度1 – 50 mm，特殊规格可定制。 |
| TZM棒材 | 直径 5 – 300 mm，实际需求和/或特殊规格可定制。 |
| TZM管材 | 外径 10 – 200 mm，实际需求和/或特殊规格可定制。 |
| TZM丝材 | 直径 0.1 – 3 mm，实际需求和/或特殊规格可定制。 |
| TZM箔材 | 厚度 0.02 – 0.5 mm，实际需求和/或特殊规格可定制。 |
| TZM靶材 | 直径 50 – 400 mm，实际需求和/或特殊规格可定制。 |
| TZM异形件 | 喷嘴、坩埚、螺钉螺母、紧固件、热场组件等，根据实际需求定制。 |
| 说明 | 在高端装备制造领域，TZM材料常被加工成复杂结构件，例如火箭喷管喉衬、玻璃熔窑电极、高温炉热场支撑件以及半导体设备结构件。
|
七、TZM合金应用领域

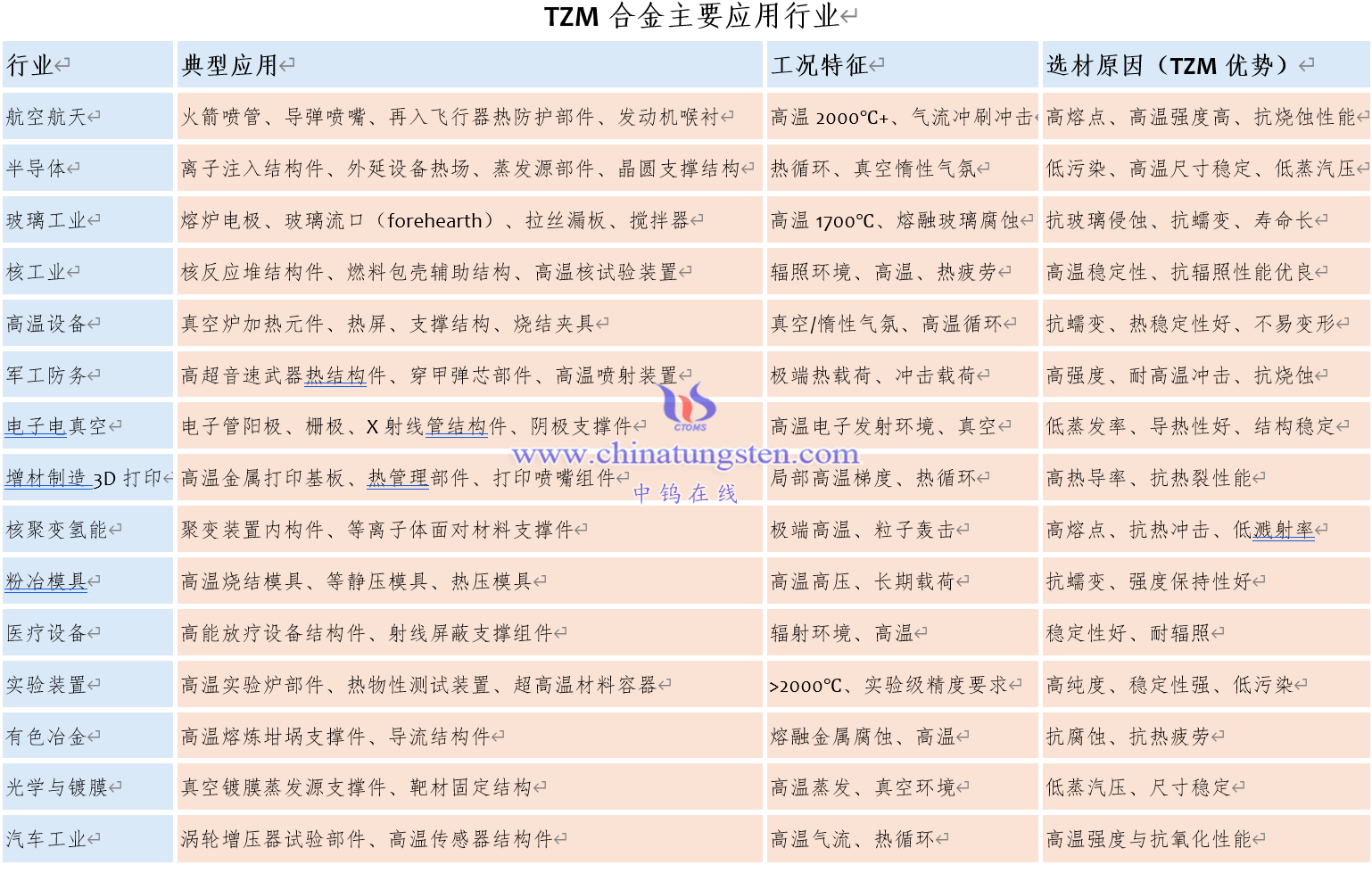

TZM合金主要应用行业
八、TZM材料未来发展趋势
随着高端装备制造业的发展，对高温材料提出了更高要求。TZM合金未来的发展方向主要包括TZM材料技术发展方向主要是高纯TZM材料生产，以提高材料韧性和可靠性，提高强度与抗疲劳性能的超细晶TZM，用增材制造TZM材料技术实现复杂结构件制造，研发复合强化TZM，添加HfC、La₂O₃等强化相，实现更高性能要求。随着航空航天、半导体及核能技术的发展，高性能钼基合金的需求将持续增长。TZM合金作为钼基高温材料的代表，其在未来先进装备中的应用前景十分广阔。
+++++++++++++++++++++++++++++++
钨钼合金客制化定制
中钨智造科技有限公司及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务，拥有服务超过一万家全球客户的成功经验。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类钨铜、钼铜合金详细资料，请访问我们的专业介绍钼网站http://www.molybdenum.com.cn/
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
