钼锆铪合金（MHC）的生产工艺是怎样的？
本文根据总结中钨智造科技有限公司的实际生产工艺安排，从原料准备、合金化、致密化、热处理及加工几个环节，详细且专业地论述钼锆铪合金（MHC, Mo–Zr–Hf–C 系）的生产工艺，并尽量介绍一些工业技术细节。
一、钼锆铪合金（MHC）生产工艺–原料准备与配比
钼锆铪合金（MHC）的性能核心在于钼基体与碳化物（HfC、ZrC）的弥散强化，因此原料选择与配比非常关键。
1.1原料要求
钼粉：高纯度 (>99.9%)，粒径 1–10 μm，含氧 <100 ppm，氮、碳含量严格控制。
锆粉/锆化物粉末：高纯锆或锆粉末，避免氧化物过多，否则影响碳化物析出。
铪粉/铪化物粉末：Hf粉末或HfC粉末，高纯度 (>99.9%)，微量氧化物易导致晶界脆化。
碳源：多采用高纯石墨粉或碳黑，用量精确控制以保证碳化物形成的完整性。
1.2化学计量与混合
Hf、Zr、C 的摩尔比需严格控制（通常 Hf/C ≈ 1:1，Zr/C 接近理论化合物比例），以保证HfC/ZrC颗粒弥散且不团聚。混合方法可采用球磨（机械合金化）或喷雾干燥，目的是实现纳米至亚微米级均匀分布，同时避免氧化。
二、钼锆铪合金（MHC）生产工艺–粉末冶金路线

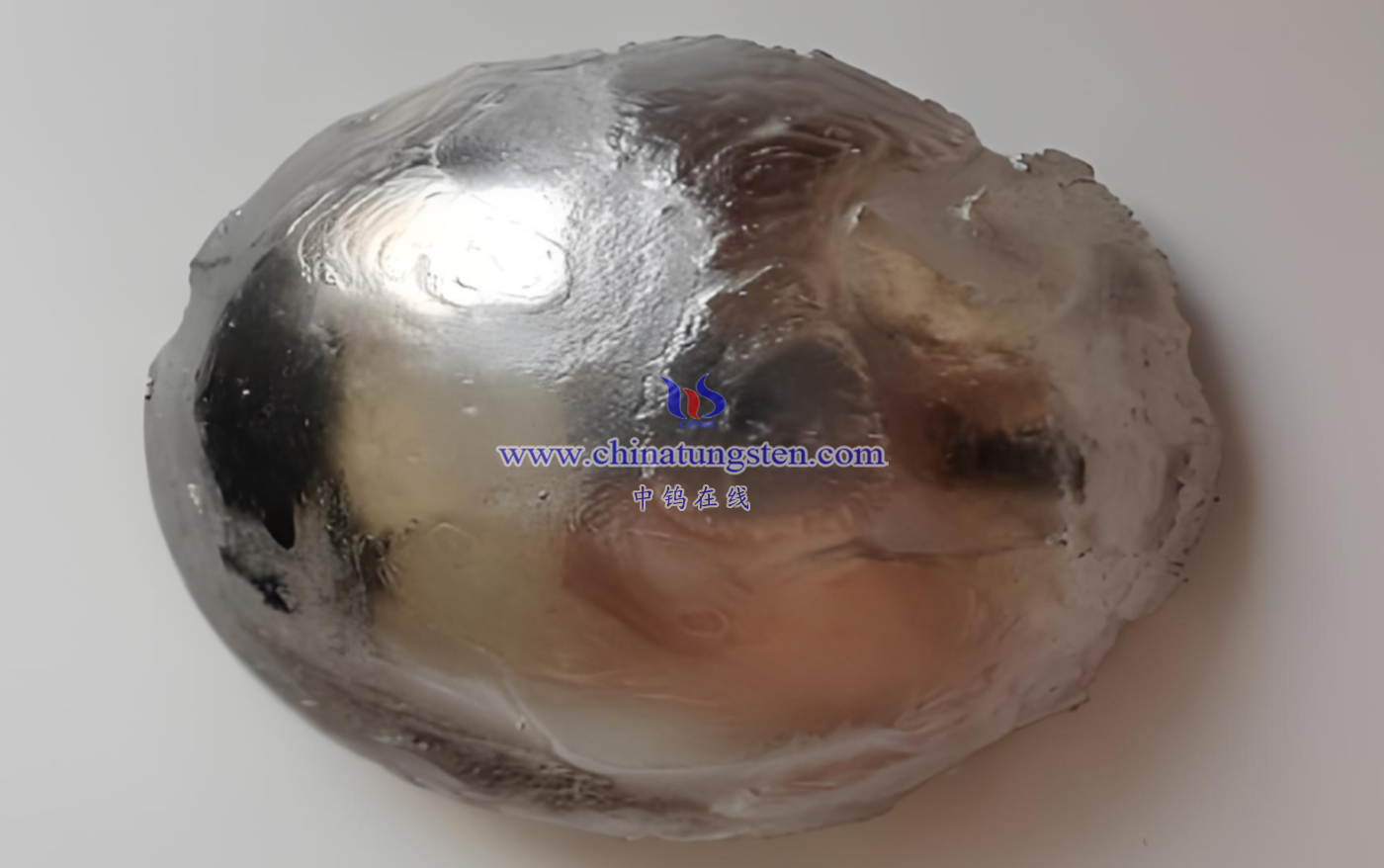

由于钼锆铪合金（MHC）的高熔点及高温强度特性，传统熔炼存在严重的材料损失和成分偏析问题，因此工业上通常采用粉末冶金路线。
2.1机械合金化（MA, Mechanical Alloying）
将Mo粉、Zr/Hf及碳源粉末在高能球磨机中混合，时间一般为20–50小时。促进钼基体与碳化物前驱体在微观尺度的分散；部分固溶；增加界面能利于后续碳化物析出。整个过程需在惰性气体（Ar）或真空下进行，防止粉末氧化。
2.2压制成形
冷等静压（CIP）或单向压制将粉末压成毛坯，压力一般在200–400MPa。目标是初步致密化，便于后续高温烧结。
三、钼锆铪合金（MHC）生产工艺–高温烧结与致密化
致密化是 MHC 工艺中最关键的步骤。
3.1固相烧结
在真空或高纯氩气环境中加热至 1700–2000°C，保温数小时。作用是粉末颗粒间发生扩散，粉末间孔隙逐渐消除，形成初步致密结构。但需注意温度过高会导致晶粒长大，降低高温强度；温度不足则致密化不完全。
3.2热等静压（HIP, Hot Isostatic Pressing）
将烧结毛坯置于高温高压气氛（氩气）中，加压至 100–200 MPa，温度 1800–2100°C，保温数小时，消除残余孔隙，进一步提高致密度 (>99%)，改善碳化物分布均匀性。
3.3放电等离子烧结（SPS, Spark Plasma Sintering，可选）
用脉冲电流加热粉末，升温迅速（几分钟即可达到 1800–2000°C），同时施加压力。其优势是高效率、晶粒细化效果好，适合纳米级强化相均匀分布的 MHC。
四、钼锆铪合金（MHC）生产工艺–碳化物形成与微观组织控制
MHC 的高温性能主要依赖于弥散相 HfC/ZrC 的存在。
4.1析出机制
机械合金化或烧结过程中，碳在Mo基体中部分固溶，随后在高温下形成纳米级HfC/ZrC颗粒。碳化物分布均匀，晶粒界强化，提升高温蠕变抗力和强度。
4.2颗粒控制
碳化物尺寸一般控制在 50–200 nm 级。过大或团聚会削弱强化效果，过小则可能在高温下快速溶解或粗化。
五、钼锆铪合金（MHC）生产工艺–后续热处理与加工
5.1退火或固溶处理
烧结或 HIP 后进行退火，目的是释放内应力，稳定晶粒尺寸。固溶处理可调整Mo基体的微观结构，提高韧性。
5.2热加工
高温锻造或轧制（>1200°C），改善晶体织构与力学性能。注意钼基材料室温脆性高，加工必须在保护气氛或真空下进行。
5.3精密加工

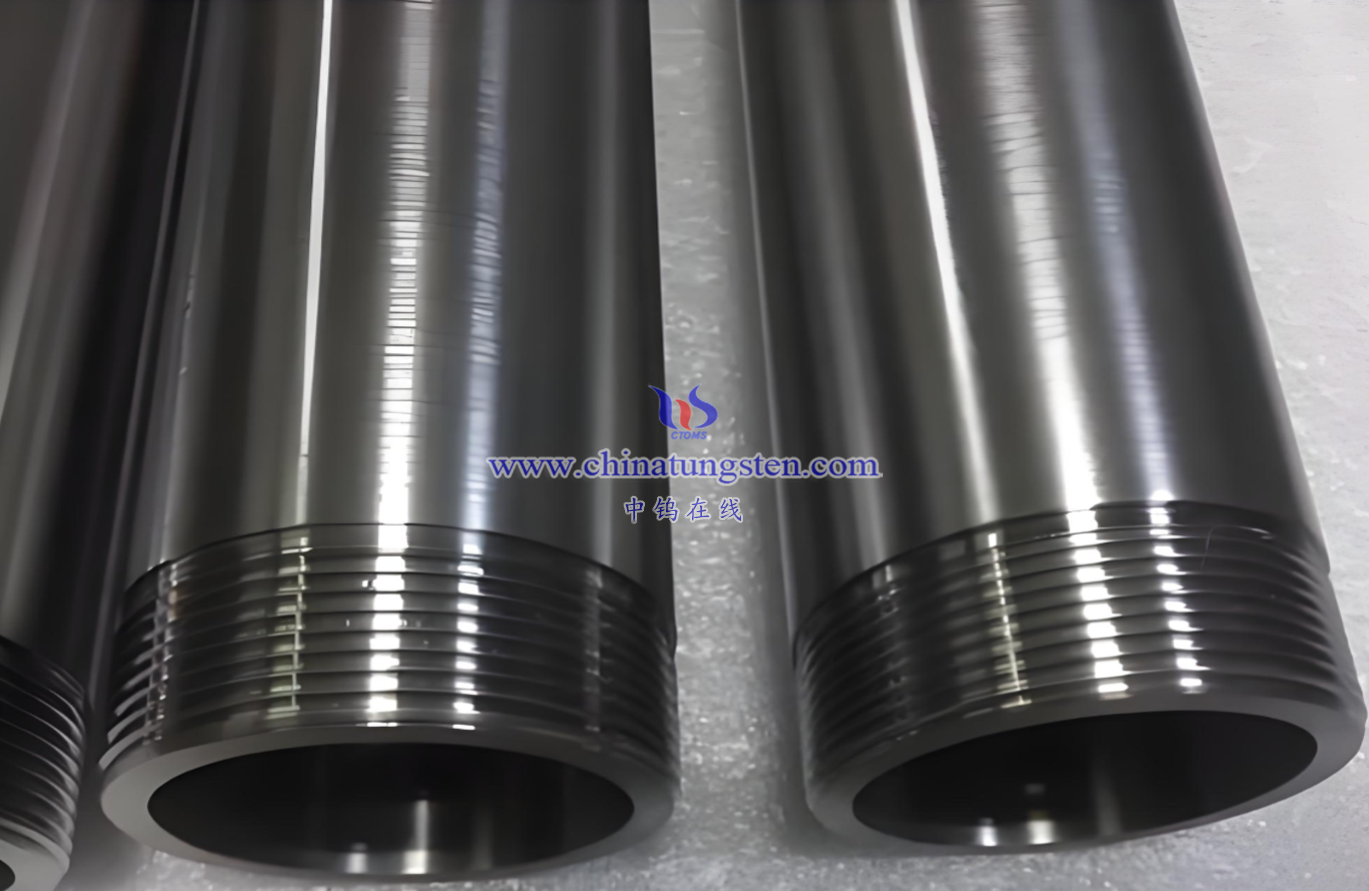

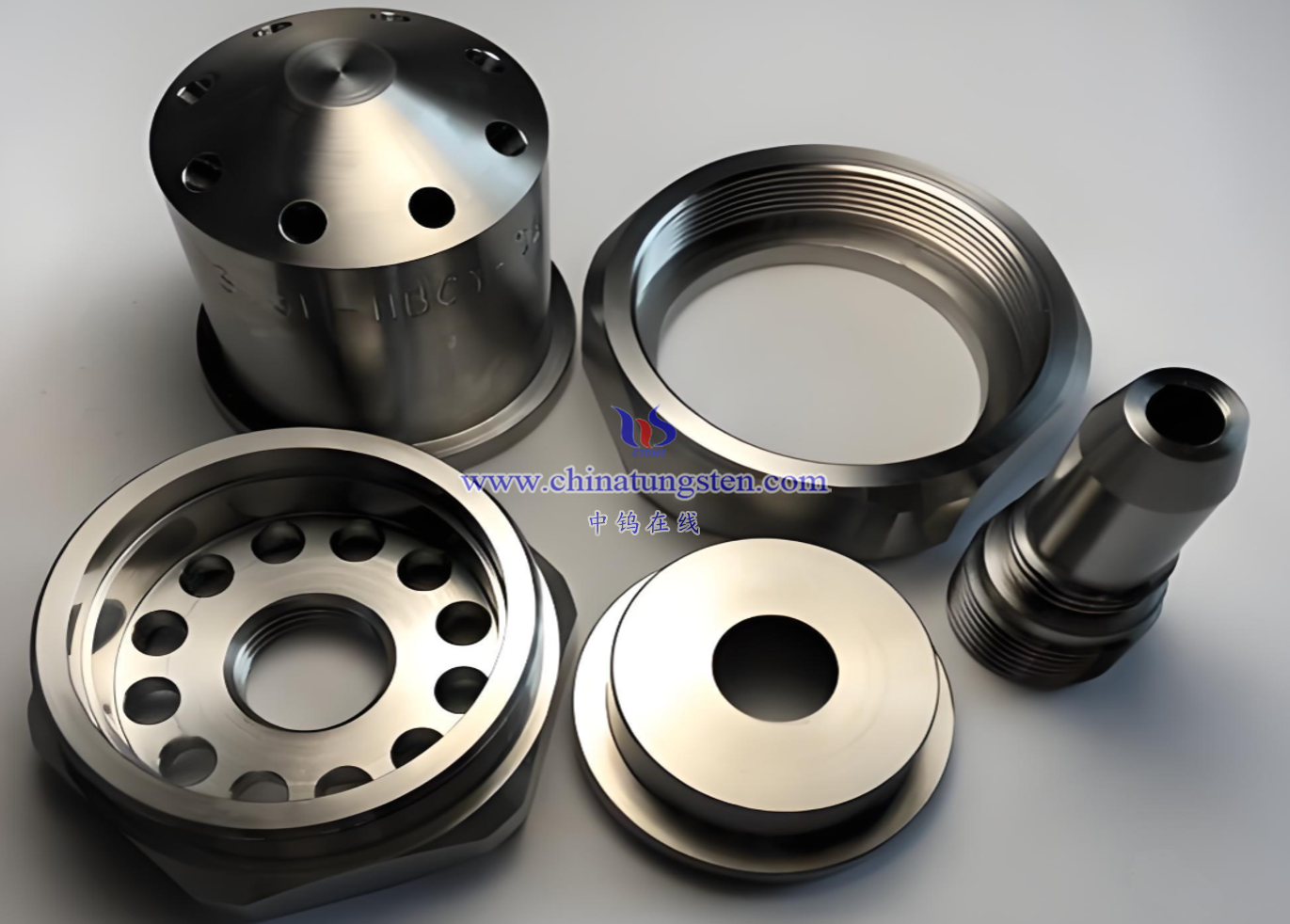

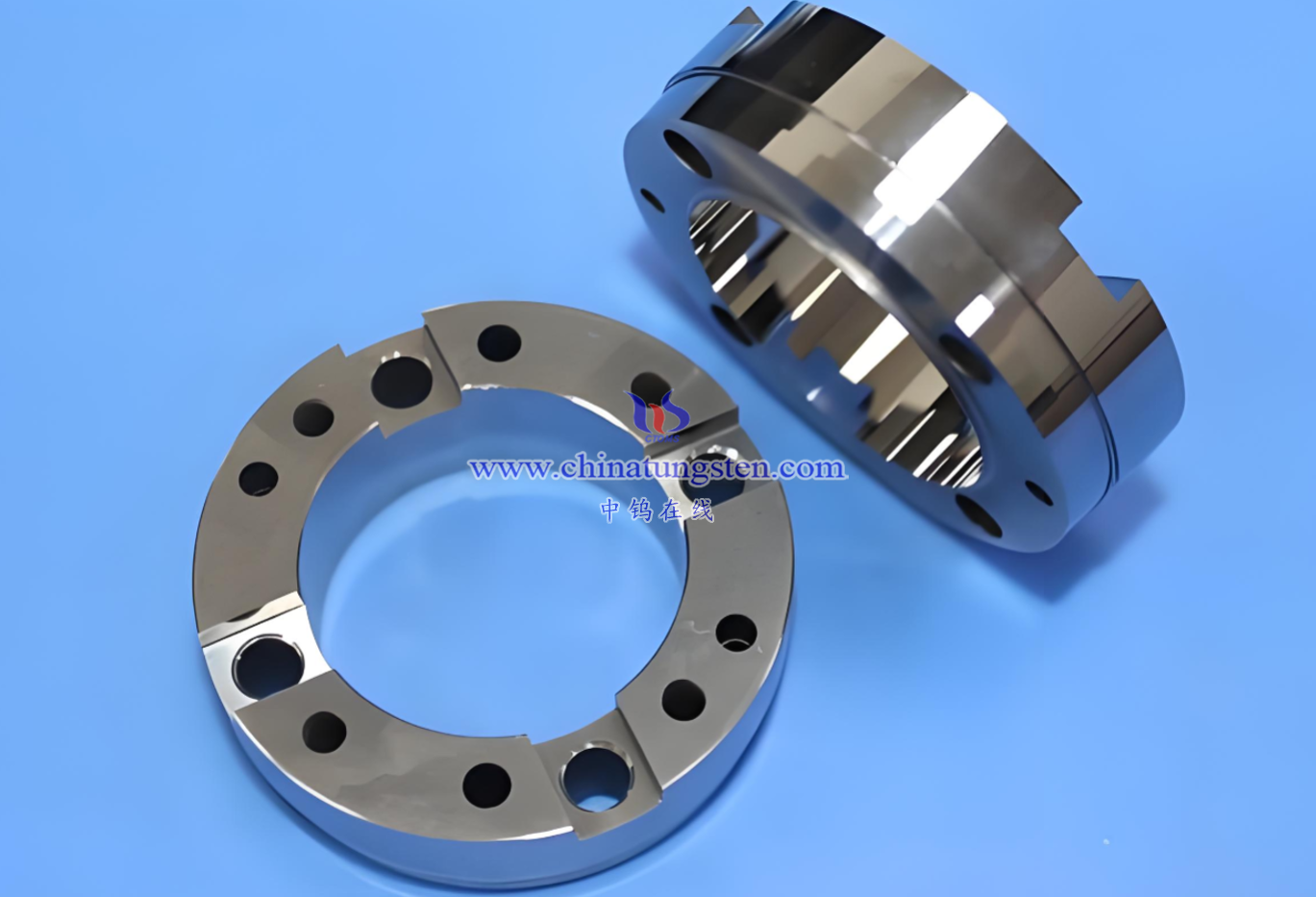

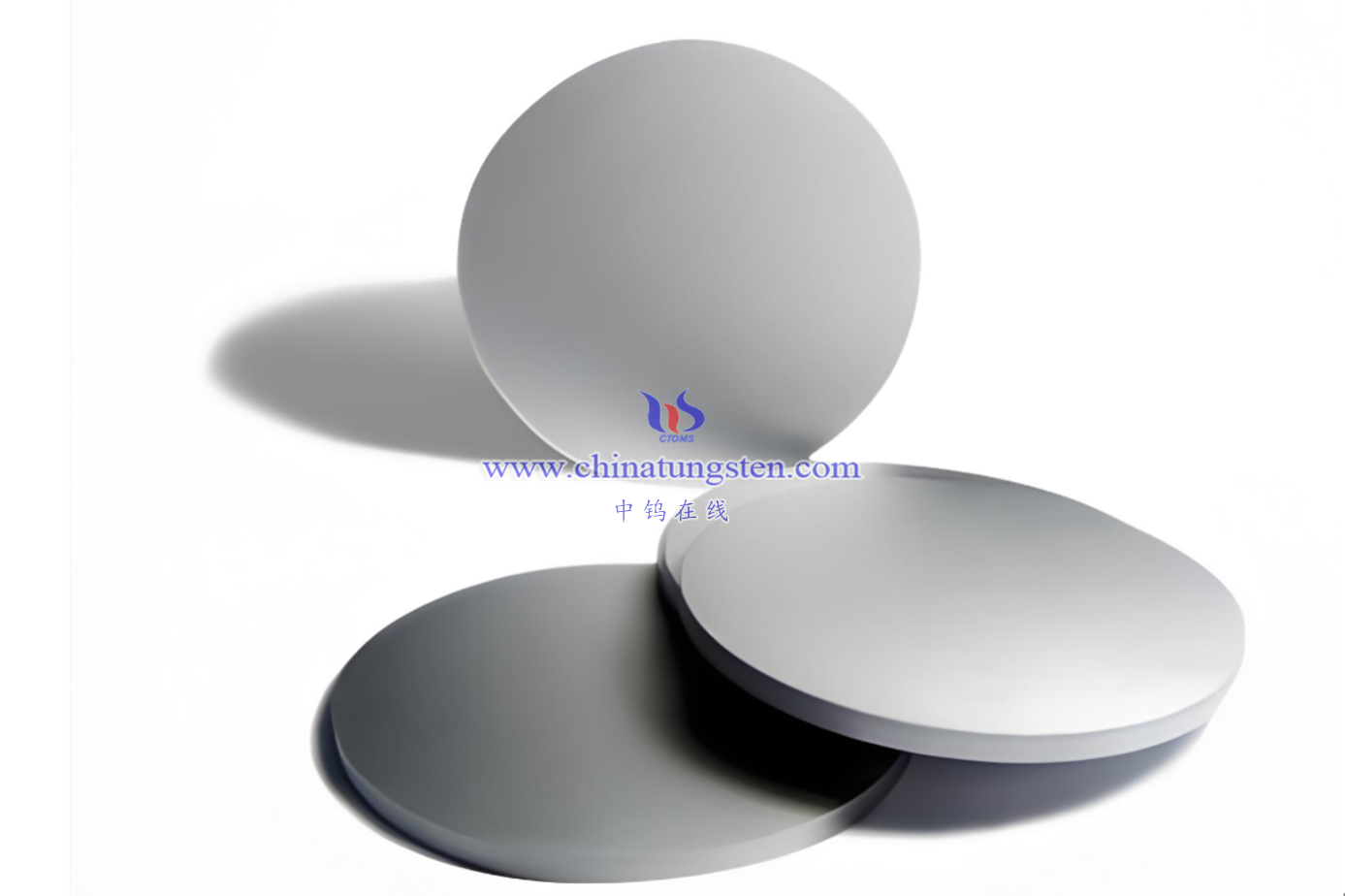

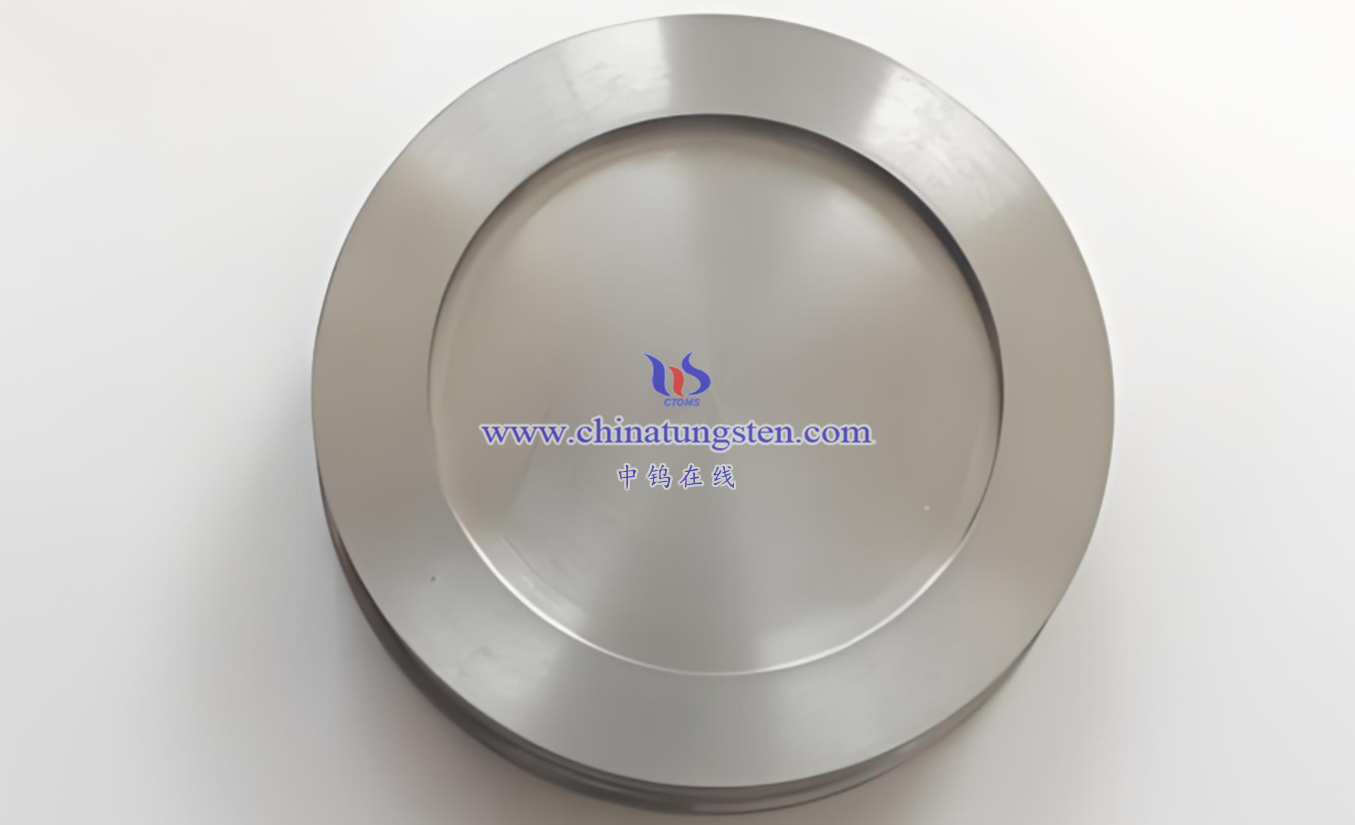

研磨、放电加工（EDM）、切削加工等，实现最终零件尺寸与表面要求。高温性能零件通常要求表面无氧化，需在惰性气氛或真空加工。
六、钼锆铪合金（MHC）生产工艺–质量检测与表征
致密度检测：水银压入法、比重法
微观组织：SEM/TEM，分析碳化物分布、晶粒尺寸
机械性能：高温拉伸、蠕变测试
化学分析：碳、氧、氮含量检测，保证强化相比例精准
七、钼锆铪合金（MHC）的生产工艺概述
钼锆铪合金（MHC）的生产工艺是一套复杂、精细、对工艺控制要求极高的流程，包括至少一些技术环节：
（1）料高纯度和精确配比是基础
（2）机械合金化 + 粉末压制实现前驱体均匀分布
（3）高温烧结和 HIP 或 SPS 实现致密化
（4）纳米级 HfC/ZrC弥散强化相是高温性能核心
（5）后续热加工和精密加工完成零件成型
（6）全程需严格控制氧、氮等杂质，防止脆化
总之，中钨智造科技有限公司认为，整个工艺的难点在于高温操作、微观组织控制、成分均匀性，以及碳化物弥散强化的精确实现。任何一个环节的偏差都可能显著影响钼锆铪合金（MHC）的高温性能。
+++++++++++++++++++++++++++++++
钨钼合金客制化定制
中钨智造科技有限公司及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务，拥有服务超过一万家全球客户的成功经验。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类钨铜、钼铜合金详细资料，请访问我们的专业介绍钼网站http://www.molybdenum.com.cn/
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
