稀土掺杂钨丝有哪些种类？
稀土掺杂钨丝是指在高纯钨基体中引入微量稀土元素或稀土氧化物（通常以氧化物形式存在，如La₂O₃、CeO₂、Y₂O₃等），通过粉末冶金与后续塑性加工形成的一类弥散强化型钨丝体系。其核心不是简单“加元素”，而是利用稳定的高熔点氧化物颗粒在晶界与晶内形成长期存在的弥散相，从而抑制晶粒长大、提高再结晶温度并改善高温服役稳定性。从工业应用与成熟度来看，常见的稀土掺杂钨丝主要包括下表中的几类。

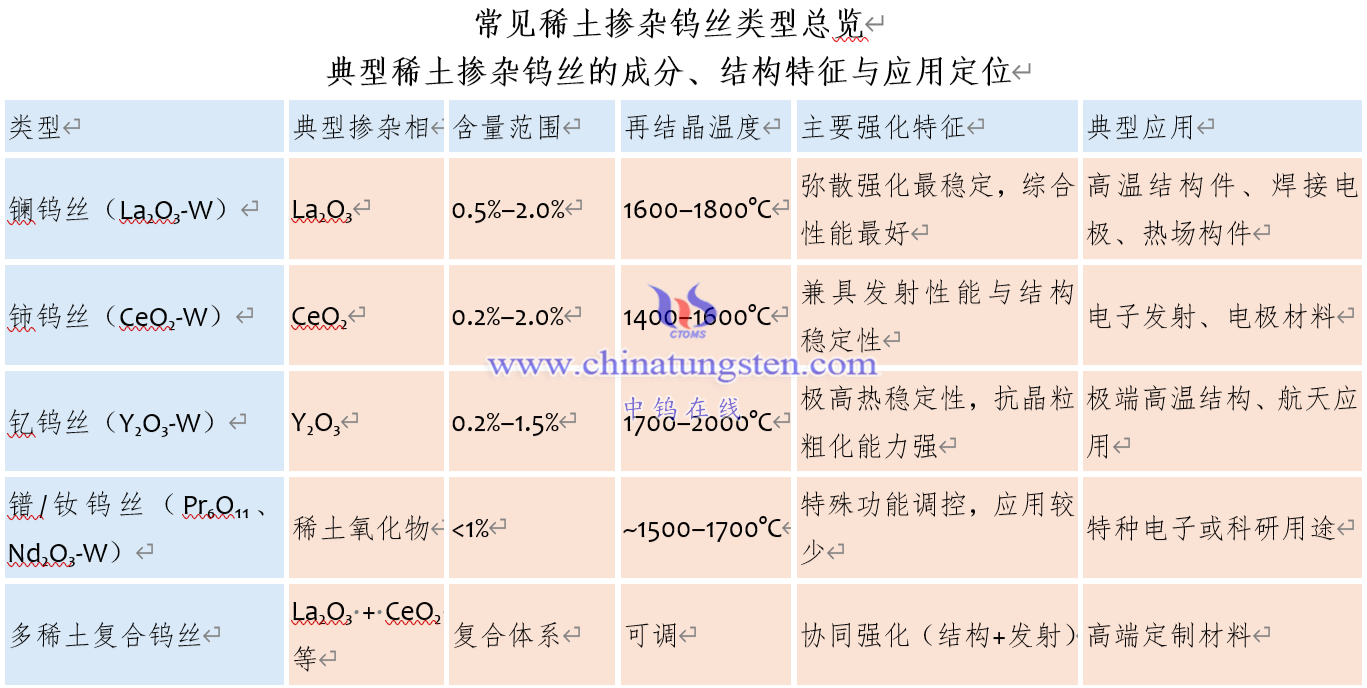

常见稀土掺杂钨丝类型总览
典型稀土掺杂钨丝的成分、结构特征与应用定位
各类稀土钨丝的工程特征
（1）镧钨丝（La₂O₃-W）
这是目前工业应用最成熟、最稳定的一类稀土钨丝。La₂O₃颗粒在高温下具有极强的稳定性，能够在晶界形成有效“钉扎”，显著抑制晶界迁移。实际工程中，其再结晶温度通常比纯钨提高约300–500°C，在1500–2000°C长期使用条件下仍能保持细晶结构和较高强度，因此被广泛用于高温炉结构件、热场支撑以及焊接电极。
（2）铈钨丝（CeO₂-W）
铈钨丝的特点在于结构性能与电子功能的平衡。CeO₂颗粒提供一定的弥散强化作用，同时在高温条件下，铈元素具有一定表面迁移能力，可降低材料有效功函数（约可降至2.8–3.2 eV，相比纯钨约4.5 eV）。因此在需要稳定电子发射的场景中，如阴极材料或等离子体电极，其表现优于单纯结构强化型材料。
（3）钇钨丝（Y₂O₃-W）
钇钨丝代表稀土钨丝中的高端类型。Y₂O₃颗粒具有更高的热稳定性，在接近2000°C甚至更高温度下仍能保持弥散状态，对晶粒粗化的抑制能力更强。其再结晶温度可进一步提高至1700–2000°C范围。这类材料通常用于极端高温结构环境，如航天热防护、超高温实验装置等，但由于制备难度大、成本高，应用范围相对有限。
（4）其他稀土体系（Nd、Pr等）
这些体系在工业中应用较少，多用于科研或特定功能调控。例如通过不同稀土元素对界面能、电子结构或扩散行为的影响，实现某些特殊性能优化，但尚未形成大规模产业化应用。
（5）多稀土复合掺杂体系
近年来在高端材料设计中，开始采用多种稀土氧化物复合掺杂，例如La₂O₃ + CeO₂体系。一方面利用La体系提供结构稳定性，另一方面引入Ce体系改善电子发射或界面行为。这种协同强化思路使材料性能可以在多个维度上进行调控，但工艺复杂度显著提高。
稀土掺杂的共性技术特征
尽管具体元素不同，这类材料在微观层面具有一些共性：（1）弥散颗粒尺寸通常在0.05–1 μm范围，（2）均匀分布于晶界与晶粒内部，（3）在高温下不易溶解或粗化，（4）对晶界迁移具有长期钉扎作用。对应的性能提升主要体现在：（1）再结晶温度提高（通常提升200–600°C），（2）高温强度与抗蠕变性能显著增强，（3）长时间高温使用中的组织稳定性提高。
中钨智造科技有限公司有积累了30多年的钨丝、钨加热子、钨加热元器件、钨紧固件、钨针、钨电极等设计生产经验，可以为极端高温环境等客户提供高性能钨功能材料，中钨智造的钨丝等制品能够在高温、高真空及高能环境下保持稳定性能，使其成为现代工业体系中不可替代的基础工程材料。任何关于钨丝等无材料的问题或者需要了解的知识，可以联系我们的的钨制品专家交流探讨，中钨智造愿为全球提供中英文双语的设计、生产资讯等服务，联系信息如下：
中钨智造科技有限公司
福建省厦门市软件园二期望海路25号之一3楼
邮编：361008
邮箱:sales@chinatungsten.com
电话: 0086 592 5129696 / 0086 592 5129595
网址：www.tungsten.com.cn
+++++++++++++++++++++++++++++++
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。中钨在线联系信息: sales@chinatungsten.com 电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
