什么是钨铼丝（W-Re）？
钨铼丝（W-Re）本质上是钨一的重新塑性。在纯钨体系中，体心立方晶格在中低温区间的位错滑移受限，导致材料呈现明显脆性，而铼元素的引入，从晶格层面改变了这一行为。铼原子进入钨晶格后形成置换固溶体，一方面通过晶格畸变阻碍位错运动，提高强度；另一方面改变位错类型与运动机制，使滑移更容易发生，从而显著降低韧脆转变温度。这种既增强又增韧的协同效应，是W-Re体系区别于所有掺杂钨丝的根本特征。根据中钨智造多年服务客户和生产经验，常见的成分组合包括W-3Re、W-5Re以及高铼体系W-25Re、W-26Re。前者更多用于结构与导电用途，后者则主要用于热电偶和高温功能器件。随着Re含量提高，材料的延展性、热电性能和高温稳定性同步增强，但成本与密度也显著上升。

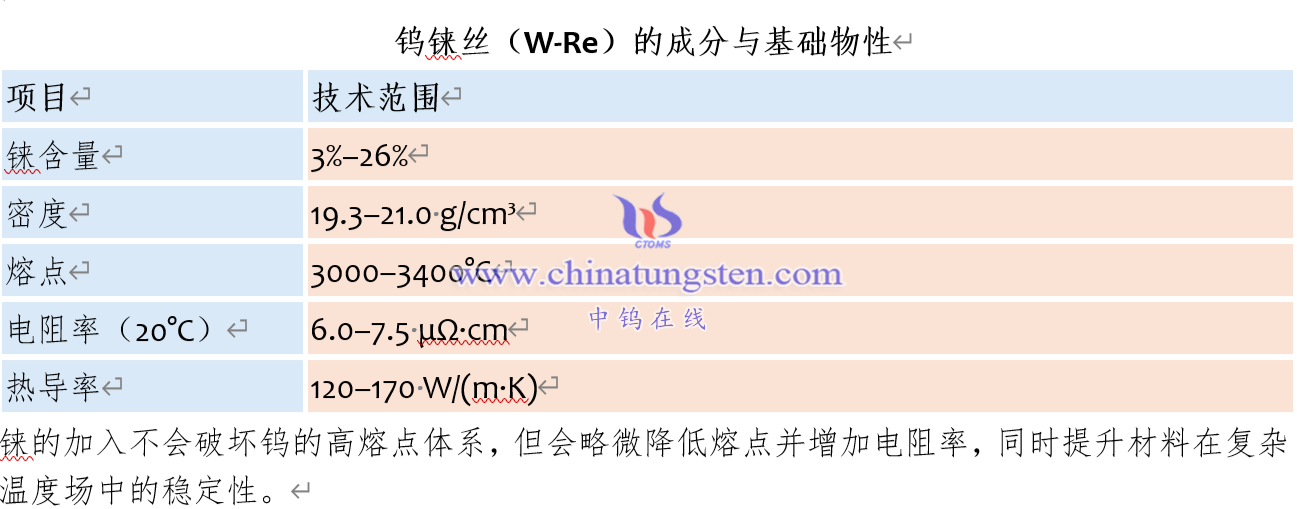

钨铼丝（W-Re）的成分与基础物性
微观结构与性能本质
W-Re体系的核心不是颗粒强化，也不是表面效应，而是晶格层面的连续调控。铼与钨具有良好的固溶性，在较宽成分范围内保持单相或准单相结构，使材料避免了脆性第二相的出现。这种结构带来的直接变化包括：韧脆转变温度显著下降，可降低数百摄氏度，位错运动方式由受限转向更容易滑移，热疲劳裂纹扩展速率降低，在交变热应力环境中更不易发生脆断。换句话说，W-Re并不是单纯更强，而是更不容易突然失效，这在工程中往往更重要。
钨铼丝（W-Re）的力学与高温行为
| 性能项目 | 典型水平 |
| 再结晶温度 | 1400–1700°C |
| 高温强度（1500°C） | 150–300 MPa |
| 室温塑性 | 显著优于纯钨 |
| 抗热冲击能力 | 明显提升 |
| 抗疲劳性能 | 优于纯钨 |
特别是在反复加热–冷却循环条件下，纯钨容易因热应力集中而开裂，而W-Re体系能够通过塑性释放部分应力，从而延长使用寿命。
钨铼丝（W-Re）的制备加工工艺
钨铼丝的制备既可以走粉末冶金路线，也可以通过高温熔炼获得合金锭后再加工。无论哪种路径，核心难点都在于让铼均匀地进入钨体系。粉末路线中，需要将高密度的铼粉与钨粉充分混合，避免局部富集，否则在后续烧结过程中容易形成性能不均区。烧结阶段通常在高温氢气或真空环境中进行，使材料达到高致密度并形成均匀固溶体。熔炼路线则依赖高温电弧或电子束熔炼，使钨与铼充分融合，但对设备要求极高。后续加工反而是W-Re体系的优势所在。相比纯钨在冷加工中容易开裂，W-Re材料在旋锻、轧制、拉丝过程中表现出更好的延展性和成形能力，可以加工成更细、更复杂的丝材结构。这也是其在精密领域被广泛采用的重要原因。
钨铼丝（W-Re）的应用
钨铼丝的应用并不是简单耐高温，而是集中在两个关键词：极端温度、可靠性。
钨铼丝（W-Re）的最核心应用超高温测量体系
W-Re热电偶是目前能够覆盖2000°C以上温区的少数金属测温体系之一。典型组合如W-5Re / W-26Re，通过不同铼含量形成稳定热电势差。在真空、惰性气体或还原气氛中，其测温上限可达2300–2500°C。在航空发动机试验、核反应堆研究、高温材料实验中，这类热电偶往往是唯一可用的测温手段。其价值不在于能测温，而在于在极端环境下仍能提供可重复、可校准的数据。
航空航天与高热流环境
在火箭发动机、再入飞行器热防护测试、等离子体风洞等环境中，材料不仅要承受2000°C以上高温，还要面对剧烈温度梯度和热冲击。W-Re丝材可用于：高温传感元件、热流测量探针、极端环境导电结构。其抗热冲击能力和抗疲劳性能，使其在频繁热循环中不易断裂。
电子束与高能束技术
在电子束焊接、电子束蒸发镀膜、离子源等设备中，W-Re丝材常用于发射结构或高温导体。与纯钨相比，其优势并不在于更高的发射能力，而在于在长时间工作中不发生突然断裂或性能漂移。这类设备往往运行在高真空与高温耦合环境中，一旦材料失效，代价极高，因此稳定性优先于极限性能。
核能与高温实验装置
在核材料实验、聚变研究以及高温材料测试中，W-Re丝材常用于高温测量与反馈系统、结构支撑与导电连接、高温加载与测试组件。其在辐照环境中的稳定性也优于部分传统材料。
精密制造与微结构领域
由于加工性能优于纯钨，W-Re可以制备更细直径的丝材（微米级甚至更细），用于微型高温传感器、精密加热元件、特种电子器件结构件，在这些应用中，可加工性本身就是一种关键性能。

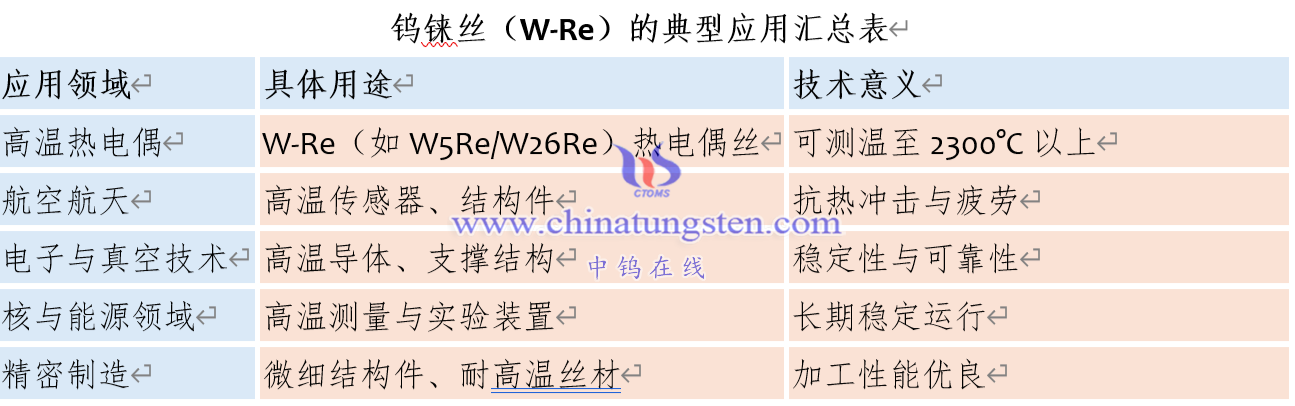

钨铼丝（W-Re）的典型应用汇总表
钨铼丝兼具高温性能与良好延展性，使其在极端环境和精密测量领域具有不可替代的作用。
在热电偶应用中，W-Re体系尤为重要，通过不同成分组合（如W-5Re/W-26Re）形成稳定的热电势差，使其成为测量超高温（2000°C以上）环境的标准材料之一。
钨铼丝（W-Re）的典型应用汇总表
钨铼丝并没有改变钨的高熔点本质，但改变了它如何失效。纯钨往往以脆断形式失效，而W-Re则倾向于通过塑性变形逐步退化。这种失效模式的改变，使其从实验材料转变为工程材料。如果说稀土钨丝是在控制晶界，钍钨丝是在控制表面电子行为，那么钨铼丝真正改变的是晶体内部的变形机制。这也是它在高温测量、航空航天以及极端工程环境中长期不可替代的根本原因。
中钨智造科技有限公司有积累了30多年的钨丝、钨加热子、钨加热元器件、钨紧固件、钨针、钨电极等设计生产经验，可以为极端高温环境等客户提供高性能钨功能材料，中钨智造的钨丝等制品能够在高温、高真空及高能环境下保持稳定性能，使其成为现代工业体系中不可替代的基础工程材料。任何关于钨丝等无材料的问题或者需要了解的知识，可以联系我们的的钨制品专家交流探讨，中钨智造愿为全球提供中英文双语的设计、生产资讯等服务，联系信息如下：
中钨智造科技有限公司
福建省厦门市软件园二期望海路25号之一3楼
邮编：361008
邮箱:sales@chinatungsten.com
电话: 0086 592 5129696 / 0086 592 5129595
网址：www.tungsten.com.cn
+++++++++++++++++++++++++++++++
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。中钨在线联系信息: sales@chinatungsten.com 电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
