钨坩埚最高能耐多少度？
钨坩埚的最高能耐受多少度？
应该是在网上关于钨坩埚搜索量最高的专业问题之一。根据经验分析，中钨智造的很多用户真正关心的其实并不仅仅是钨的理论熔点，而是钨坩埚在真实工业环境中的长期安全使用温度、短时极限温度，而其怔怔的问题是不同气氛下的稳定工作能力。从材料本身来看，钨（W）属于典型难熔金属，其熔点约为3420°C。这也是所有纯金属中最高的熔点之一，仅次于少数特殊碳基材料的升华温度。因此，理论上钨坩埚能够承受极高温度而不熔化。但是，工业应用中的耐温能力并不等同于熔点。因为决定钨坩埚实际使用上限的因素，除了其其极高的熔点之外，还包括使用气氛、真空度、热循环次数、高温蠕变、钨坩埚材料的晶粒粗化、热应力、氧化挥发、钨坩埚本身的尺寸、壁厚结构、加热方式、保温时间等多个复杂因素。目前行业内普遍认为钨坩埚长期稳定使用温度通常建议控制在2200°C～2600°C之间，短时间使用可达到2800°C甚至3000°C以上，特殊超高真空条件下，局部瞬时温度甚至可接近3200°C。但这通常已经接近材料组织稳定性的极限。
为什么钨坩埚不能长期在3420°C附近工作？
虽然钨熔点达到3420°C，但是不是钨坩埚可以长期在3000°C以上稳定使用；因为在接近熔点之前，钨已经会逐渐出现一系列高温失效问题，包括晶粒快速粗化、高温蠕变、晶界弱化、热变形、局部塌陷、裂纹形成、晶界开裂、尺寸漂移、特别是在 条件下，即超过熔点一半以上的温度区域后，钨的高温蠕变会明显增强。因此即使材料没有熔化，也可能已经失去工程结构稳定性。对于大型钨坩埚而言，高温下还容易发生底部下沉、边缘翘曲、圆度失稳、热应力开裂，这也是很多高温真空炉中钨坩埚寿命有限的重要原因。
钨坩埚为什么必须在真空或保护气氛中使用？
钨最大的弱点之一，就是高温氧化。钨坩埚在空气中，当温度超过约500-600°C时，钨就会开始明显氧化。其主要氧化反应为2W+3O2=2WO3，生成的WO3，属于挥发性氧化物。随着温度继续升高，氧化会迅速加剧，并伴随氧化物挥发。因此钨坩埚在空气高温中会出现表面发黄、蓝紫色氧化层、黑化、粉化、快速失重、壁厚减薄、开裂失效等情况。当温度达到800°C以上时，氧化速度会急剧增加。在1000°C以上，很多钨制品甚至会快速烧损。因此，绝大多数钨坩埚都必须工作在高真空、超高真空、氢气、氩气、惰性气氛、还原气氛环境中。这也是钨坩埚广泛用于半导体、蓝宝石晶体生长、稀土冶炼、真空蒸发、MBE分子束外延、电子束熔炼等真空工业领域的重要原因。

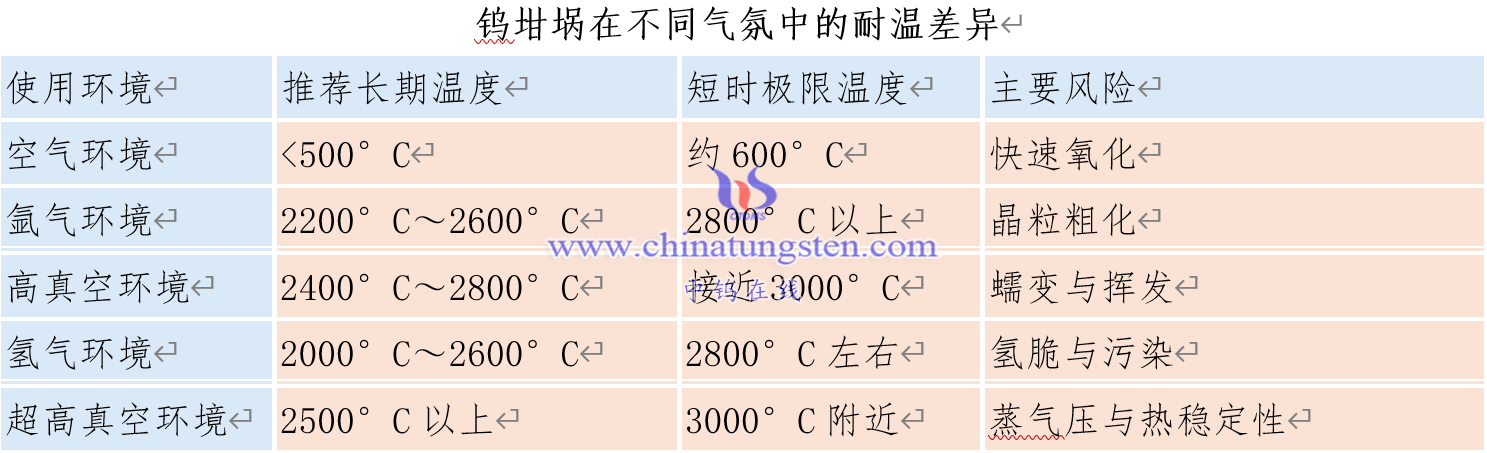

钨坩埚在不同气氛中的耐温差异
钨坩埚实际耐温与使用气氛密切相关，高真空环境通常是钨坩埚最理想的工作条件之一。因为在真空中氧含量极低、氧化基本被抑制、热场稳定、污染较少，因此能够最大程度发挥钨的高温性能。
为什么钨坩埚比石墨、钼和陶瓷更适合超高温？
与石墨坩埚相比，石墨虽然耐高温能力也很强，但存在碳污染、易升华、机械强度下降、粉尘脱落等问题；而钨材料则更致密、蒸气压更低、不易掉粉、热变形更小，因此钨坩埚更适合半导体、高纯蒸发、真空电子等领域。与钼坩埚相比钼熔点约为：2623°C，明显低于钨。因此在2200°C以上长期工作时，钼已经容易出现严重蠕变、热变形、晶粒粗化，而钨仍能保持较好结构稳定性。所以超高温热场通常优先采用钨坩埚。陶瓷材料虽然耐氧化性能较好，但很多陶瓷热震性能较差、易脆裂、导热率低、抗热冲击能力有限，与陶瓷坩埚相比，而钨坩埚具有更高热导率、更强抗热冲击能力、更好的机械韧性，因此在快速升降温环境中更具优势。

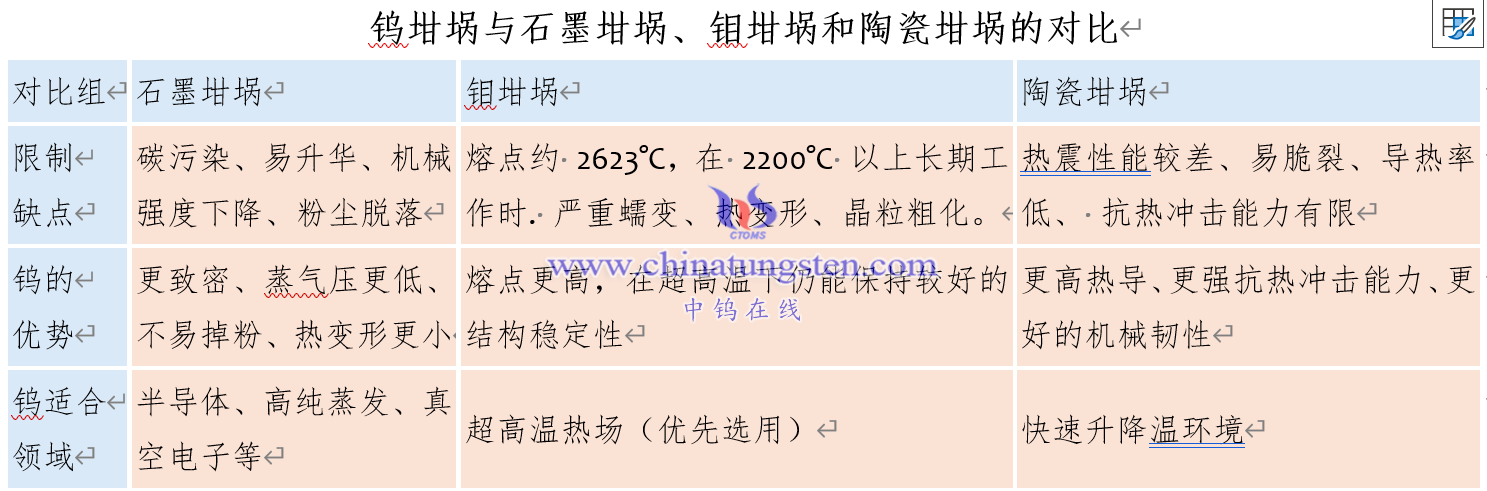

钨坩埚与石墨坩埚、钼坩埚和陶瓷坩埚的对比
钨坩埚高温下还会发生哪些问题？
即使在真空环境中，钨坩埚在超高温下仍然可能出现（1）高温蠕变，长期高温载荷下会发生缓慢塑性变形。（2）晶粒粗化，超高温会导致晶粒快速长大。粗晶会降低强度、韧性、热疲劳寿命。（3）再结晶脆化，冷加工钨在高温后可能发生再结晶；从而导致室温脆性增加，晶界开裂风险上升。（4）蒸发与失重，即使钨蒸气压很低，在2500°C以上长期使用时仍可能发生一定原子挥发。这对于半导体蒸发、超高真空系统尤为重要。（5）热循环疲劳，反复升温和冷却会引起热应力积累、微裂纹形成、焊缝失效、边缘开裂等问题。
如何提高钨坩埚的高温寿命？
现代高端钨坩埚通常会采用以下技术提高寿命：（1）热等静压（HIP）致密化，（2）大晶粒控制，（3）高纯钨粉，（4）真空烧结，（5）晶界强化，（6）低氧低碳控制，（7）精密热处理，（8）旋压成形，（9）多层结构设计等技术手段。其中HIP工艺能够显著降低孔隙、微裂纹、晶界缺陷，从而提高抗蠕变性能、热稳定性、真空气密性、热循环寿命。目前高端半导体与蓝宝石热场所使用的钨坩埚，大多已经采用高纯粉末冶金、HIP致密化、超高温真空退火等先进工艺路线。
中钨智造科技有限公司有积累了30多年的钨钼金属制品，钨及其合金功能部件等设计生产经验，可以为极端高温环境等客户提供高性能钨功能材料，中钨智造的钨丝等制品能够在高温、高真空及高能环境下保持稳定性能，使其成为现代工业体系中不可替代的基础工程材料。任何关于钨丝等无材料的问题或者需要了解的知识，可以联系我们的的钨制品专家交流探讨，中钨智造愿为全球提供中英文双语的设计、生产资讯等服务，联系信息如下：
中钨智造科技有限公司
福建省厦门市软件园二期望海路25号之一3楼
邮编：361008
邮箱:sales@chinatungsten.com
电话: 0086 592 5129696 / 0086 592 5129595
网址：www.tungsten-alloy.com
+++++++++++++++++++++++++++++++
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com 获取每日更新资讯。中钨在线联系信息: sales@chinatungsten.com 电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
