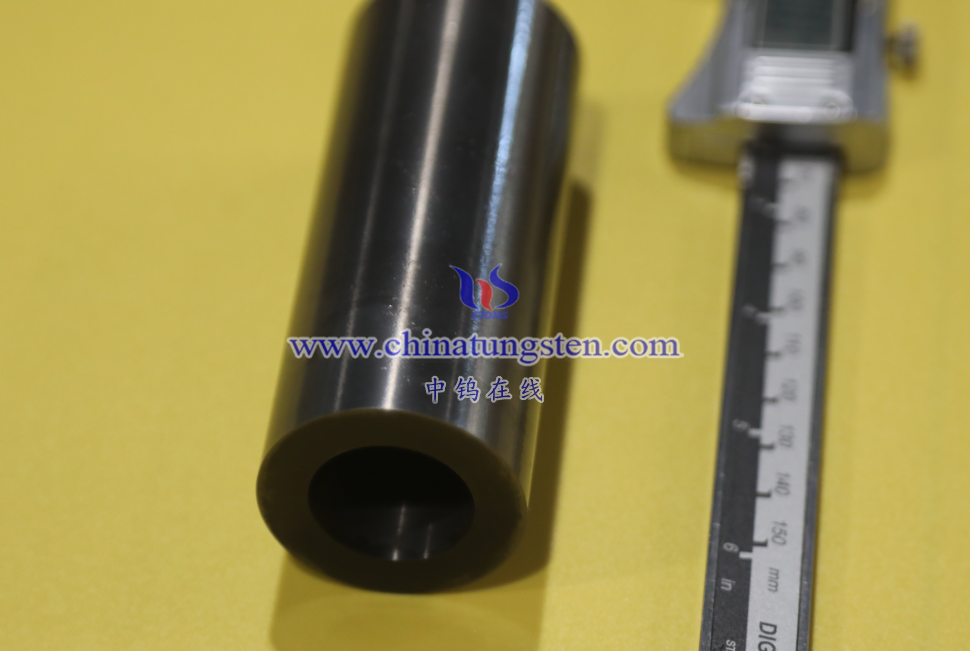

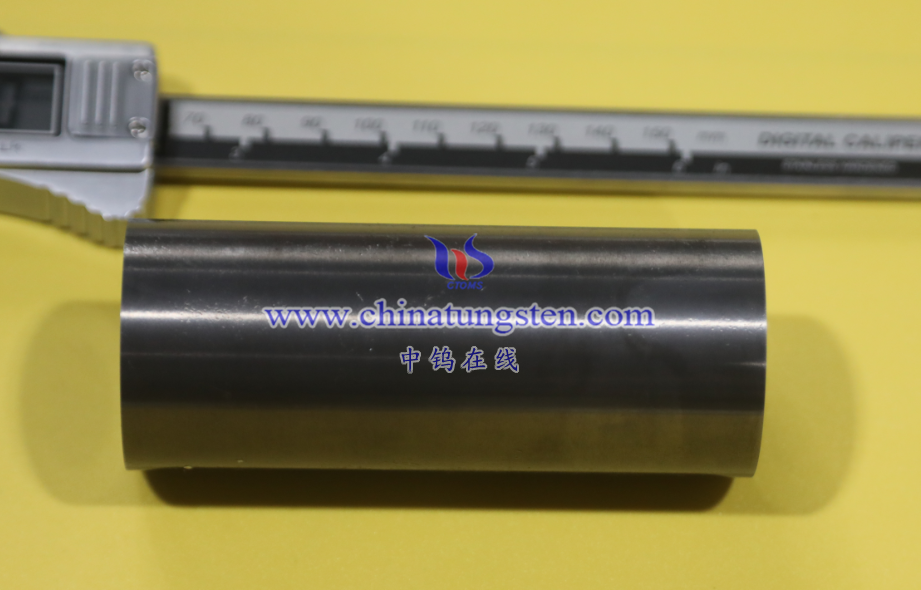

硬质合金衬套的强度并没有单一固定的数值。它会随着具体牌号的成分、碳化钨颗粒大小、粘结相含量以及制造工艺的不同而有较大差异。中钨智造作为专业的硬质合金制造商，凭借先进粉末冶金工艺，能够提供高品质的各种衬套产品，性能稳定且适应多种工况。
硬质合金主要以碳化钨（WC）为硬质相，钴（Co）或者镍（Ni）等作为粘结相，不同体系如钨钴类或者添加钛、钽的多元体系都有应用。用于衬套的产品通常注重耐磨和耐压性能。硬质合金衬套在室温下的典型机械强度范围如下。
抗压强度是最重要的指标之一，因为衬套常承受径向压力和压溃载荷，一般达到4000到7000兆帕，甚至更高。细晶粒且低粘结相的牌号抗压强度可以接近或超过7000兆帕。
抗弯强度也就是横向断裂强度，通常在1800到4500兆帕之间。常见钨钴类牌号如YG8的抗弯强度一般不低于2200兆帕，而更高强度牌号可以达到2400兆帕以上。这种指标反映了材料的韧性和整体承载能力。
抗拉强度相对较低，通常在250到1300兆帕左右。因为硬质合金属于脆性材料，在拉伸条件下更容易发生断裂，所以实际应用中较少依赖这一指标。
此外，硬质合金衬套的硬度一般在洛氏硬度88到93以上，杨氏模量大约为570到620吉帕，断裂韧性多在10到15兆帕·米^{1/2}左右。这些性能使它特别适合高耐磨场合。
在常用衬套牌号中，YG8属于典型代表。它具有较好的强度与韧性平衡，密度约14.8克/立方厘米，抗弯强度不低于2200兆帕，硬度约89.5洛氏硬度，常用于石油、泵类和机械密封等耐磨零件。YG6和YG6A则更注重耐磨性，抗弯强度稍低一些。一些细晶或中粗晶调整的牌号可以提供更高的强度。对于需要耐腐蚀的场合，可以选用镍作为粘结相的变体，其机械强度与钨钴类接近，但韧性和耐蚀性有所不同。
实际使用中，衬套的设计会充分利用材料的高抗压特性，同时避免集中拉伸或冲击载荷。强度会随着温度升高而下降，尤其在600摄氏度以上表现明显。晶粒度也会产生影响，细晶粒通常带来更高的硬度和抗压强度，但韧性可能略有降低。
钨制品客制化定制
中钨智造科技有限公司及其母公司在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类硬质合金产品详细资料请访问网站：www.tungsten-carbide.com.cn。
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com，www.ctia.com.cn 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
