六氟化钨（WF₆）、六氟化钼（MoF₆）、氮化钼（MoNₓ）在先进半导体制造中的应用：
物理化学特性、制备工艺、技术路线及产业化前景分析
中钨在线科技有限公司
韩斯疆 博士
摘要
随着集成电路工艺持续向高集成度、高存储密度和三维结构方向演进，金属前驱体材料在先进半导体制造中的战略地位日益突出。六氟化钨（WF₆）长期以来一直是化学气相沉积（Chemical Vapor Deposition，CVD）钨薄膜的核心前驱体，广泛应用于先进逻辑器件接触孔填充、DRAM存储单元互连以及3D NAND闪存字线金属化工艺。近年来，随着3D NAND堆叠层数由128层、232层向400层、500层甚至更高层数发展，传统钨材料面临尺寸效应、电阻率上升及层高压缩等挑战，推动业界积极探索钼基材料替代方案。
钼（Mo）具有与钨接近但略低的体电阻率（约5.2～5.4 μΩ·cm），同时具有更短的电子平均自由程（约10～12 nm），在纳米尺度互连结构中表现出更优异的尺寸缩减特性。因此，以六氟化钼（MoF₆）为代表的钼前驱体逐渐成为高层数3D NAND金属字线技术的重要研究方向。此外，氮化钼（MoNₓ）作为兼具高功函数、优异热稳定性和良好界面特性的过渡金属氮化物，在DRAM垂直晶体管金属栅极、Gate-All-Around（GAA）晶体管以及先进存储器领域展现出广阔应用前景。
本文系统梳理WF₆、MoF₆和MoNₓ的物理化学性质、热力学特征、沉积机理、制备工艺及电子级纯化技术，重点分析其在先进逻辑芯片、DRAM和3D NAND中的应用现状与技术路线差异。同时结合全球钨钼资源分布、电子特气供应链格局及半导体产业发展趋势，对未来钨基和钼基金属前驱体的发展方向进行探讨。
研究表明：WF₆凭借成熟工艺体系、完善设备生态和长期产业验证，在未来5～10年内仍将保持主导地位；MoF₆有望在超高层3D NAND中逐步扩大应用规模；MoNₓ则将在新型DRAM与先进逻辑器件金属栅极领域形成重要增长空间。未来半导体金属前驱体市场将呈现WF₆、MoF₆与MoNₓ协同发展的格局。
关键词
六氟化钨；六氟化钼；氮化钼；化学气相沉积；原子层沉积；3D NAND；DRAM；半导体电子特气；金属前驱体
1 引言
半导体产业的发展本质上是材料体系、工艺技术与器件结构三者持续耦合演进的结果。从国际器件与系统路线图（IRDS）的长期预测来看，未来十年集成电路技术将继续沿着亚纳米尺度特征尺寸缩小、三维结构高度集成以及异构系统融合的方向发展。在这一过程中，材料体系的重要性正在从传统的功能支撑角色逐步上升为结构决定因素，尤其是在金属互连与栅极工程领域表现得尤为明显。
在现代集成电路制造体系中，钨（W）由于其极高的熔点、优异的电迁移抗性以及稳定的热力学性能，自20世纪80年代以来长期作为关键金属互连材料被广泛应用于接触孔填充与局部互连结构中。与之配套的六氟化钨（WF₆）则凭借其适中的挥发性、良好的气相输运特性以及成熟的还原沉积路径，成为工业体系中最为稳定和成熟的金属有机前驱体之一，并构成了当前CVD钨沉积工艺的基础化学体系。
在典型工艺条件下，WF₆可以在氢气或硅基还原体系中发生高效还原反应，从而生成高纯度钨薄膜，其基本反应路径可表示为：WF₆(g) + 3H₂(g) → W(s) + 6HF(g)以及在硅参与的界面反应中：2WF₆(g) + 3Si(s) → 2W(s) + 3SiF₄(g)

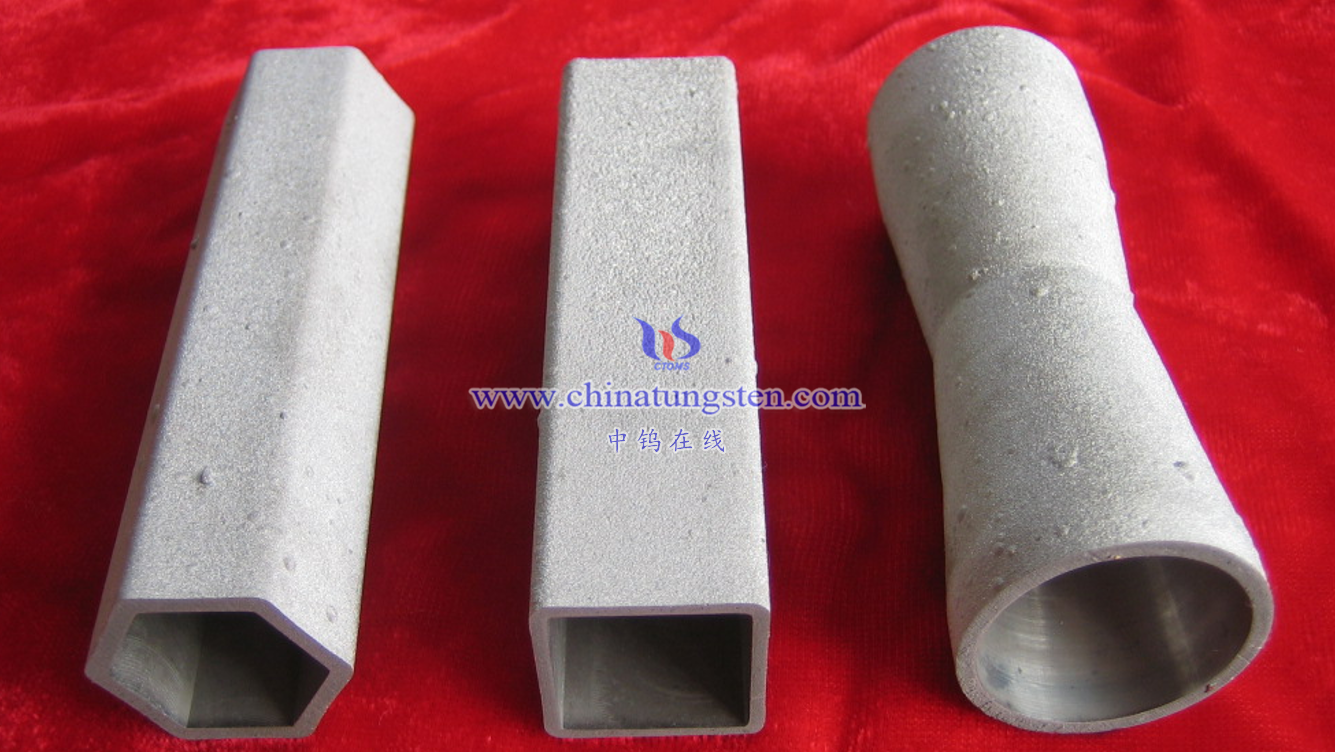

WF₆氢气还原生成高纯度钨薄膜制备的六棱柱、四棱柱和锥形件
上述反应不仅构成了传统钨接触孔填充（tungsten plug）工艺的核心化学基础，也支撑了3D NAND字线沉积与先进逻辑器件局部互连结构的实现。
然而，随着3D NAND结构向300层以上乃至500层以上持续演进，传统钨互连体系开始逐步暴露出结构尺度与电子输运机制之间的不匹配问题。在纳米尺度下，电子平均自由程与线宽尺寸逐渐接近，导致表面散射与晶界散射显著增强，使得钨薄膜电阻率明显偏离体材料本征值。同时，TiN/Ti阻挡层在整体结构中占比不断上升，也进一步压缩了有效导电截面，使得电学性能优化进入边际递减阶段。
在这一背景下，钼基材料体系开始被重新审视。钼在体材料状态下具有与钨相近的电阻率水平，但其电子输运特性在纳米尺度下表现出不同的尺寸敏感性，使其在极端微缩条件下展现出潜在优势。尤其是在10 nm以下特征尺寸区间内，钼体系的电阻率增长趋势相对更加平缓，因此被认为可能在未来高层数3D NAND结构中承担新一代互连金属的角色。
与此同时，氮化钼（MoNₓ）作为另一类重要的钼基功能材料，其发展路径并不主要服务于互连结构，而是面向栅极工程与界面电学调控。凭借较高的功函数范围、优异的热稳定性以及与高介电常数材料良好的界面兼容性，MoNₓ正在成为先进DRAM以及三维晶体管结构中金属栅极体系的重要候选材料之一。
因此，从材料体系演进的整体视角来看，系统比较WF₆、MoF₆与MoNₓ不仅具有基础科学意义，更直接关联到未来先进制程节点的材料选择路径与半导体供应链结构安全问题。
2 . WF₆、MoF₆与MoNₓ的物理化学性质与材料行为比较
从材料体系结构来看，WF₆与MoF₆同属于典型过渡金属六氟化物体系，而MoNₓ则属于过渡金属氮化物功能薄膜体系。三者虽然在化学组成与形态上差异明显，但在半导体制造体系中却共同构成了“前驱体气体—反应沉积材料—功能薄膜”的完整链条。因此，对其物理化学性质的比较需要同时考虑分子结构稳定性、气相行为特征以及在固态薄膜中的电学表现。
2.1 六氟化钨（WF₆）

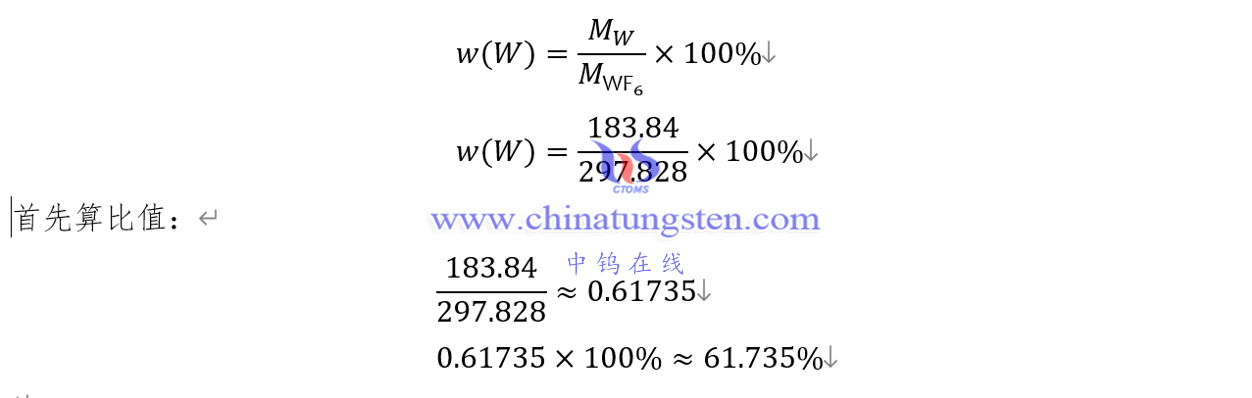

WF₆是钨元素最稳定的高价氟化物形态，其分子结构为典型的正八面体构型，钨原子处于+6价高氧化态，使其在热力学上具有较高稳定性，同时具备较强的电子受体特征。
从气相材料体系来看，WF₆在室温条件下呈现为高挥发性气体，其相变行为接近低温分子流体体系，这一特性使其能够在CVD工艺中实现稳定输运与精确流量控制。在热力学性质方面，WF₆在低温区间具有较低熔点与适中沸点，使其既便于液化储存，又能够在较温和条件下进入气相反应体系，从而形成良好的工艺窗口匹配性。
在化学稳定性方面，WF₆对水分极为敏感，会发生快速水解反应生成氧化钨并释放HF，因此在电子级应用中必须将水分与氧含量控制在极低水平，否则将直接影响薄膜纯度与器件可靠性。

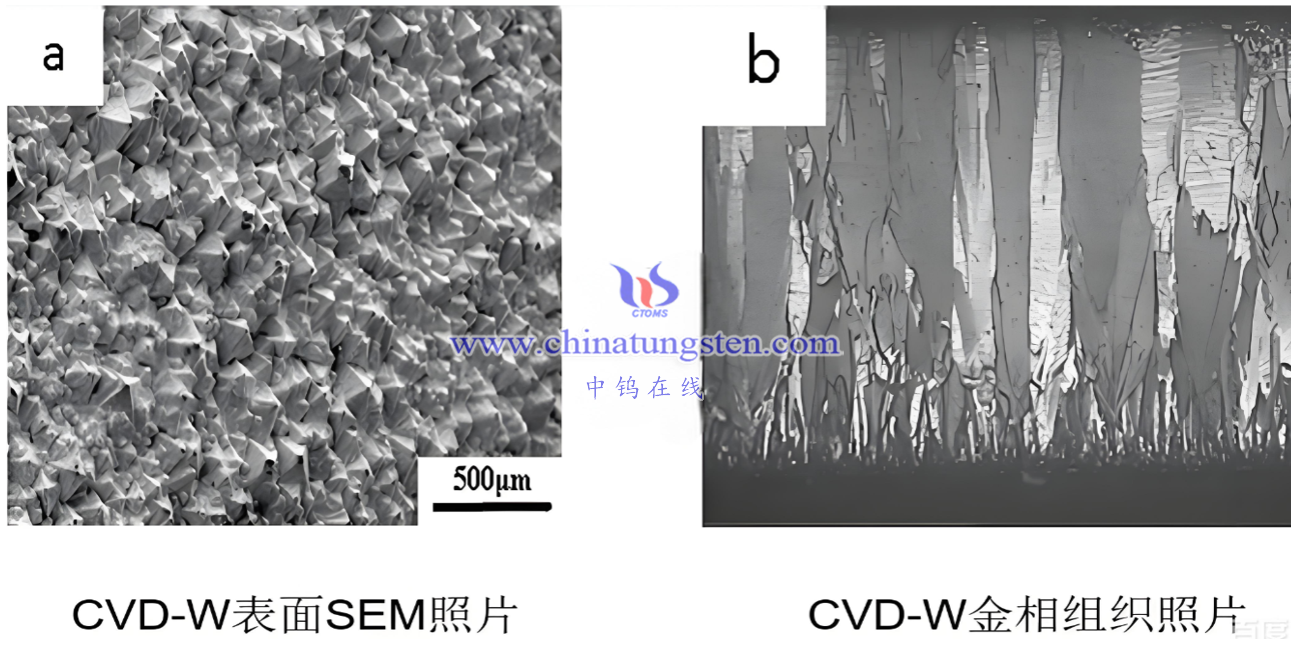

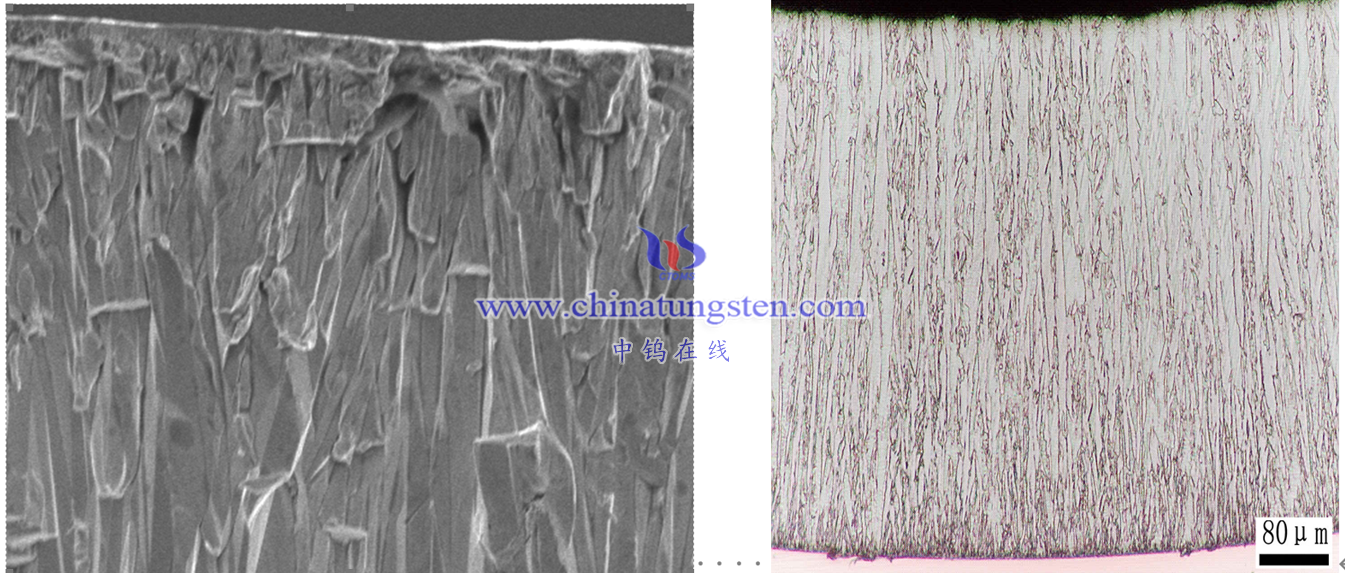

WF₆ CVD制品的微观结构
在工艺应用层面，WF₆的核心价值在于其在300～450 ℃区间内能够与氢气体系发生高效还原反应，从而形成高质量钨薄膜。这一反应体系具有高度成熟的热力学基础与工业验证经验，使其成为当前先进逻辑与存储器制造中最稳定的金属前驱体体系之一。同时，电子级WF₆通常需要达到6N甚至7N纯度水平，对氧、水、HF及金属杂质均提出极为严格的ppb级控制要求。
2.2 六氟化钼（MoF₆）
MoF₆与WF₆在分子结构上具有高度相似性，同样属于正八面体构型的六氟化物体系，但由于中心金属元素差异，其热力学与气相行为表现出明显不同特征。
在物理性质上，MoF₆具有更高的沸点和更低的蒸气压，这使其在气体输运与储存体系中对温控精度提出更高要求。同时，其液相存在范围相对更宽，使其在部分工艺条件下表现出不同于WF₆的相态行为。
在化学性质方面，MoF₆表现出较强的Lewis酸性，其电子接受能力在一定程度上略高于WF₆。但与此同时，由于Mo–F键能相对较弱，其在还原反应过程中更容易形成中间价态氟化物，这一特性使其在薄膜沉积过程中更容易引入工艺波动，对反应窗口稳定性提出更高要求。
从产业应用角度来看，MoF₆目前主要面向高层数3D NAND结构中的钼基互连体系开发，其核心目标是在极限微缩条件下改善字线电阻延迟问题。然而，由于该体系仍处于产业导入早期阶段，其工艺标准化程度与供应链成熟度仍明显低于WF₆体系，因此整体仍处于从材料验证向工程应用过渡的阶段。
2.3 氮化钼（MoNₓ）
MoNₓ属于过渡金属氮化物功能材料体系，其晶体结构可在γ-Mo₂N、δ-MoN及非化学计量比MoNₓ之间变化，这种结构可调性使其在电子器件应用中具有较强的设计自由度。
在材料本征特性方面，MoNₓ具有较高的熔点与优异的机械稳定性，同时表现出较宽范围的功函数调节能力，通常分布在4.9～5.3 eV之间。这一特性使其在PMOS器件中能够提供更优的阈值电压控制能力，并显著改善传统TiN体系在先进节点中的调节不足问题。
在电学表现方面，MoNₓ的电阻率相对较高，但其在器件中的功能定位并非单纯导电材料，而是承担界面电势调控与能带工程作用。因此，其价值更多体现在器件性能优化而非导电效率提升。
从工艺实现路径来看，MoNₓ通常通过PECVD、ALD或反应溅射等方式制备，这使其能够很好适配三维晶体管结构与高深宽比器件架构，尤其在GAA晶体管中表现出良好的工艺兼容性与结构均匀性。

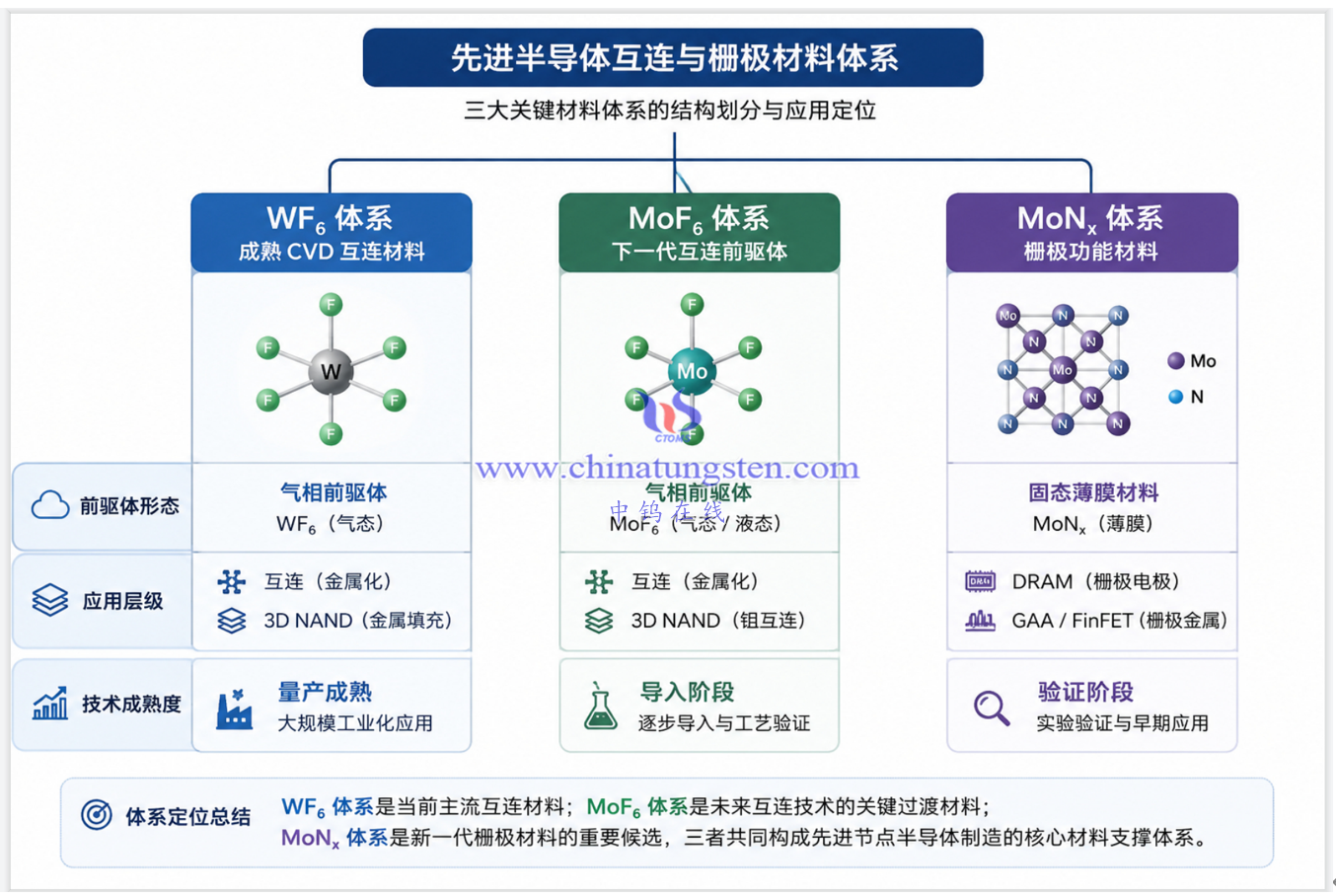

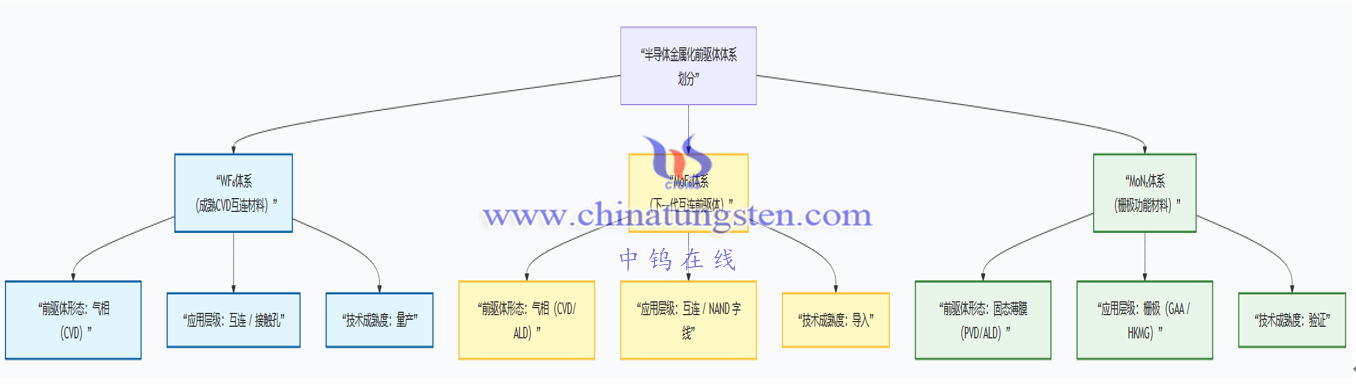

WF₆体系（蓝色）：当前主流CVD钨互连材料，已大规模用于逻辑和存储芯片接触孔及局部互连层，技术成熟度处于量产阶段。
MoF₆体系（黄色）：下一代互连前驱体，正在导入3D NAND字线等应用，以替代钨解决更小线宽下的电阻与填充问题。
MoNₓ体系（绿色）：用于GAA及HKMG结构栅极功能材料，处于工艺验证阶段，主要利用其可调功函数与热稳定性。
整体而言，MoNₓ代表的是从传统导电材料向功能性栅极调控材料演进的重要方向，其发展逻辑与WF₆、MoF₆所代表的互连材料体系存在本质差异，但在先进制程体系中具有同等重要的战略地位。
3. 制备工艺与电子级纯化技术

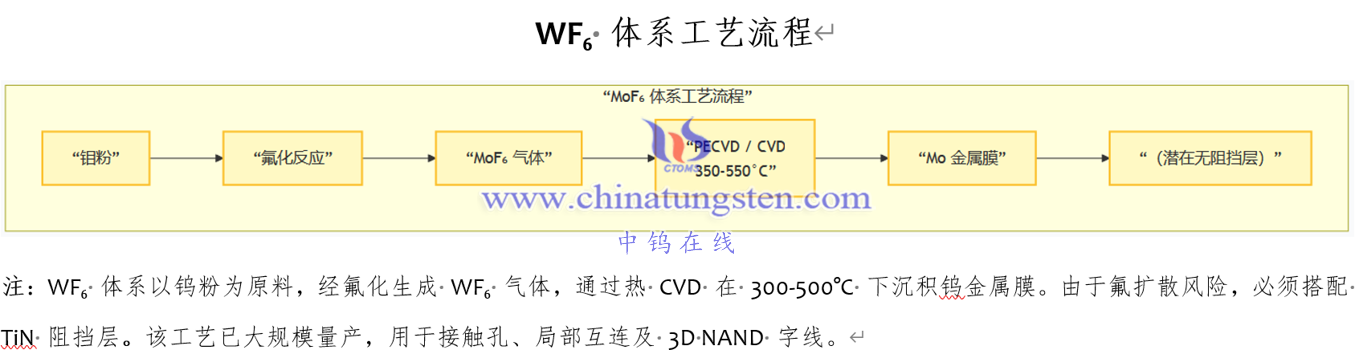

3.1 六氟化钨（WF₆）的制备与纯化体系
六氟化钨是目前半导体产业中应用最为成熟的金属前驱体之一，其工业化制备体系已经形成高度标准化的技术路径。从化学本质来看，WF₆的生成属于金属钨与氟气之间的直接高价氟化反应，该过程具有极强的放热特征和高度的反应不可逆性，因此在工程实现上对反应动力学控制与安全边界管理要求极高。
在工业生产中，金属钨粉在250～450℃条件下与高纯氟气直接反应生成WF₆气体。由于反应体系具有强腐蚀性与高放热特征，反应器通常采用镍基合金或Monel合金体系，以保证在长期运行条件下的结构稳定性与抗氟腐蚀能力。在这一过程中，反应温度的微小波动都会显著影响副产物比例，例如低价氟化物WF₅或氧氟化物WOF₄的生成比例，因此工业装置普遍采用分区控温与动态氟气配比控制策略。
从材料纯化角度来看，电子级WF₆的核心挑战并不在于主反应合成，而在于痕量杂质的深度去除。由于钨原料体系中不可避免地存在钼、钽、铌等伴生元素，即使在高纯钨粉体系下，仍会在气相产物中形成ppm级MoF₆杂质。这类杂质由于与WF₆具有高度相似的分子结构、接近的沸点以及类似的极性行为，使得传统精馏分离方法在热力学上难以实现有效分级。
因此，现代WF₆纯化体系通常采用多级耦合工艺路径，即低温精馏结合选择性吸附，并辅以金属还原捕获技术来实现深度提纯。其中，针对MoF₆的去除被认为是整个纯化体系中最具技术壁垒的环节，其核心机理在于利用钼与钨在还原势差上的微弱差异，通过填充金属床实现MoF₆优先还原为固态低价氟化物，从而实现气相选择性分离。这一过程决定了电子级WF₆能否达到6N甚至7N纯度等级。

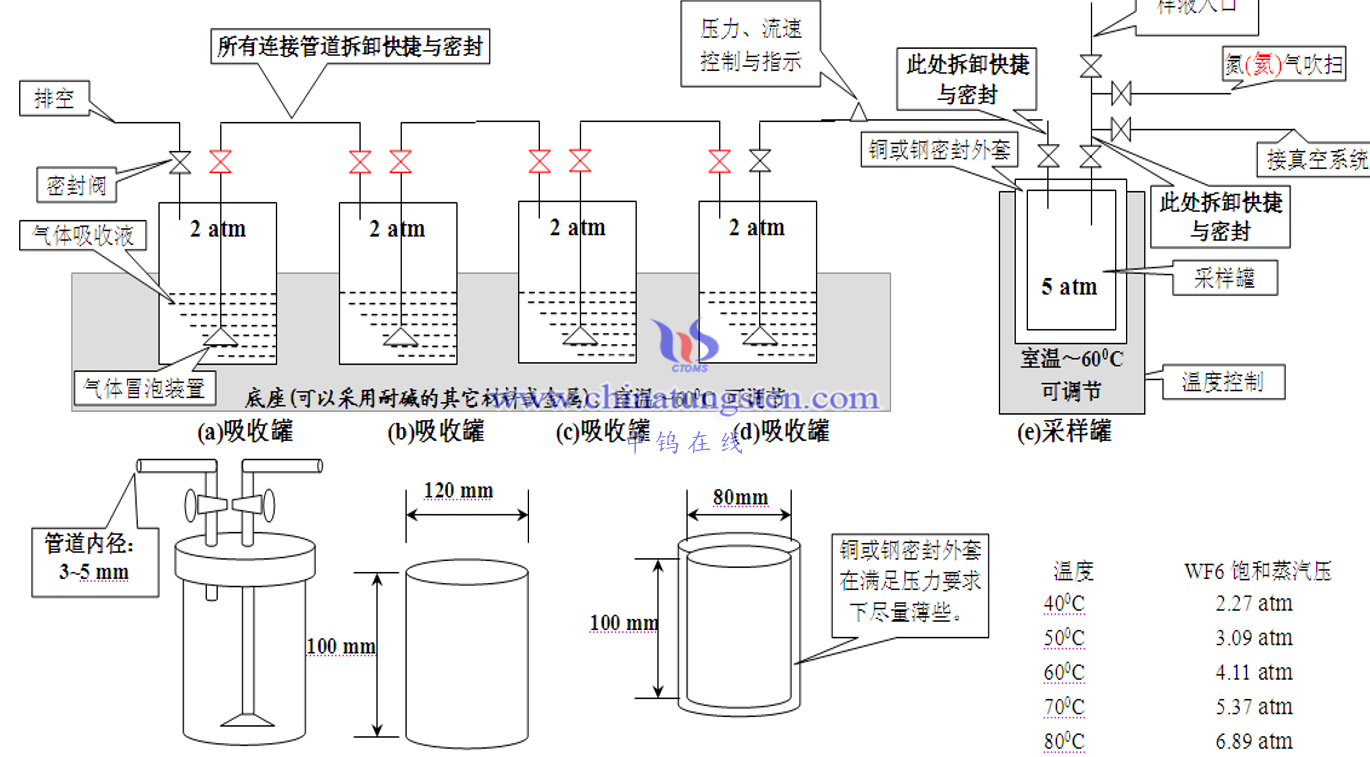

特殊气体吸收装置设计图
从产业角度来看，WF₆纯化技术的本质已经从传统化工分离问题转变为超高纯材料体系的系统工程问题，其技术边界不再仅由单一设备决定，而是由原料控制、设备腐蚀行为、在线检测能力以及供应链稳定性共同决定。

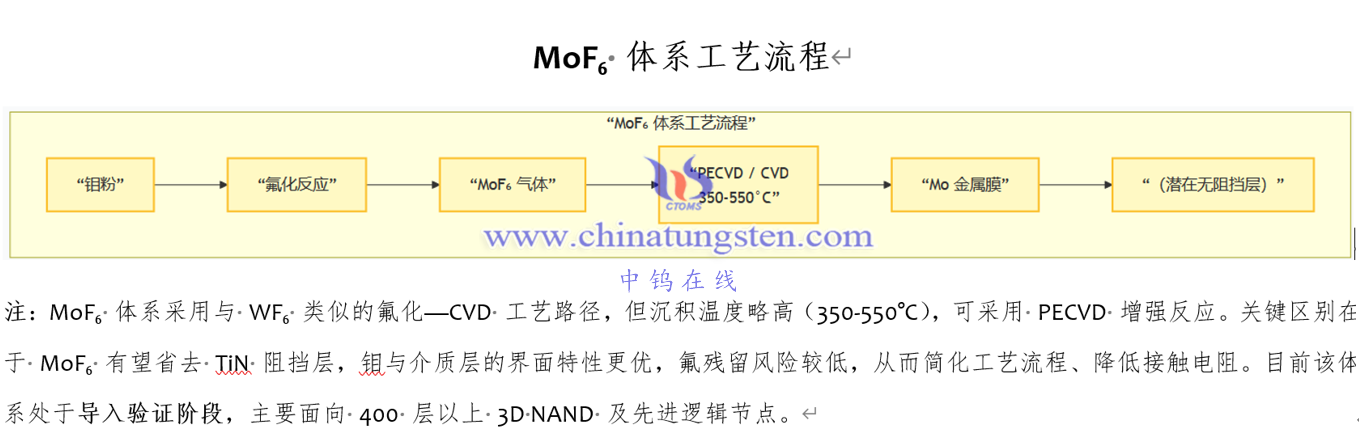

3.2 六氟化钼（MoF₆）的制备与纯化挑战
与WF₆相比，MoF₆的工业化体系尚处于持续发展阶段，其制备路线虽然在化学形式上与WF₆高度相似，但在工程实现层面表现出明显不同的工艺特征。
MoF₆同样通过金属钼与氟气的直接氟化反应生成，但由于钼的化学活性略高于钨，该反应可以在更低温度区间（200～350℃）内完成，从而在一定程度上降低了能耗需求。然而，这种更高反应活性同时也带来了副反应控制难度的上升，使得体系中更容易形成低价氟化物中间体，从而增加后续纯化负担。
从纯化角度来看，MoF₆目前面临的核心问题并不是分离难度本身，而是整个产业缺乏成熟的规模化经验。由于MoF₆尚未形成类似WF₆那样高度标准化的应用体系，其杂质控制指标、工艺窗口以及客户验证体系仍处于逐步建立阶段。这意味着MoF₆的纯化技术不仅是一个化学工程问题，同时也是一个产业协同成熟度问题。
在先进3D NAND应用背景下，MoF₆的纯度要求正在快速向电子级标准靠拢。尤其是在超高层数存储器结构中，任何微量氧化物或氟化副产物都可能导致金属字线电阻异常或界面缺陷累积，从而影响器件可靠性。因此，未来MoF₆的发展重点将集中在低温精馏体系优化、在线痕量检测技术提升以及全流程惰性化输送体系构建。

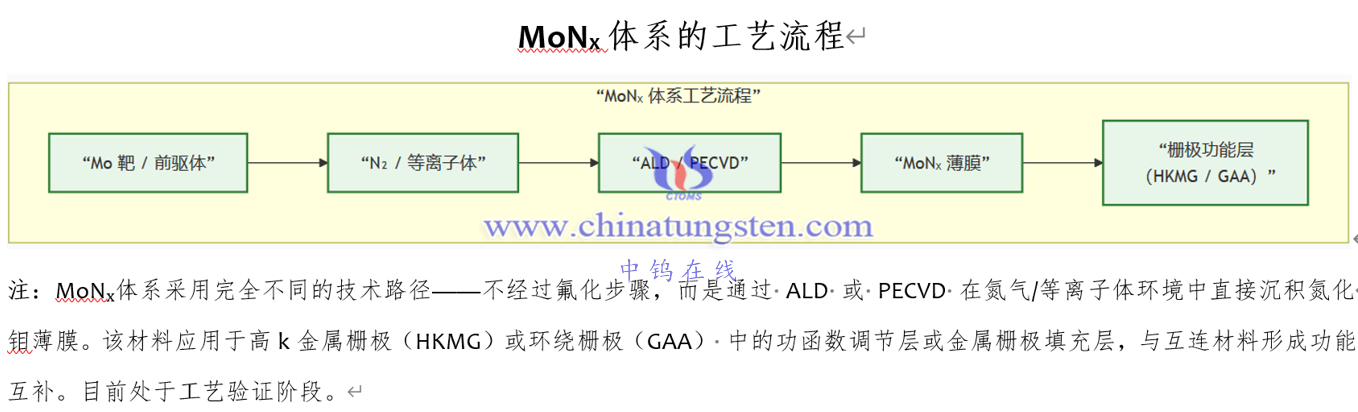

3.3 氮化钼（MoNₓ）的薄膜形成机制
与WF₆和MoF₆不同，MoNₓ并非典型气相前驱体材料，而是通过物理或等离子体增强沉积过程在晶圆表面直接形成的功能薄膜体系。这一差异决定了其工艺体系本质上属于薄膜工程而非气体输运体系。
目前主流MoNₓ制备方法包括反应磁控溅射、等离子体增强化学气相沉积以及原子层沉积三种路径。其中，溅射法由于设备成熟度高，在工业中应用最为广泛，但其缺点在于对复杂三维结构的覆盖能力有限。而ALD与PECVD技术则在先进器件结构中展现出更强的适应性，尤其是在高深宽比结构如GAA晶体管中表现突出。
从材料本征特性来看，MoNₓ的核心价值并不在于导电性能，而在于其功函数调控能力与界面稳定性。其功函数通常位于4.9～5.3 eV之间，明显高于传统TiN体系，这使其在PMOS器件中能够提供更优的阈值电压控制能力。同时，MoNₓ具有较高的热稳定性，使其能够在较高工艺热预算下保持结构稳定，这对于先进DRAM与逻辑器件尤为关键。

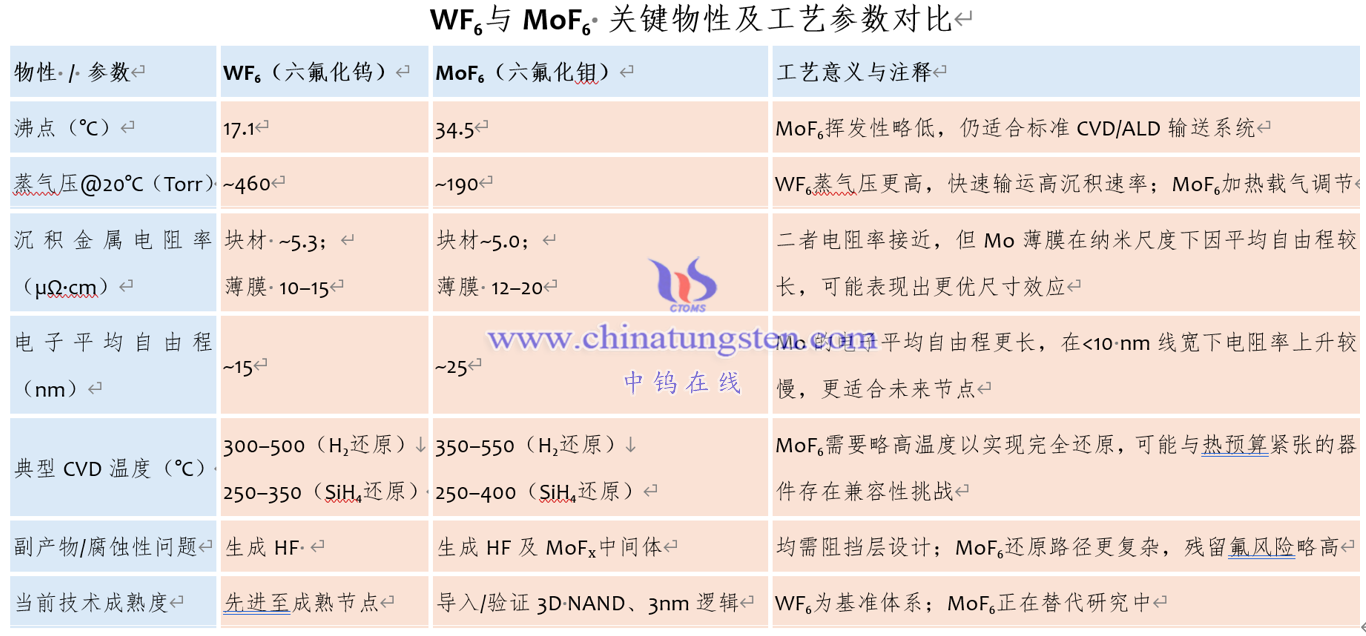

WF₆与MoF₆ 关键物性及工艺参数对比
4. 半导体制造应用机制分析
4.1 WF₆在先进逻辑与存储器中的作用机制
WF₆作为工业化最成熟的金属前驱体，其应用范围几乎覆盖所有主流半导体制造体系。在逻辑器件中，它主要用于接触孔填充与局部互连结构，在存储器中则主要用于3D NAND字线金属化。
在3D NAND结构中，WF₆的价值不仅体现在其优良的导电性能，更重要的是其在高深宽比结构中的优异填充能力。通过CVD反应形成的钨薄膜能够在复杂孔洞结构中实现均匀覆盖，从而保证电学连续性。然而，随着堆叠层数不断增加，结构尺寸持续缩小，钨材料的尺寸效应开始逐渐显现，使得薄膜电阻率偏离体材料值。
此外，在先进逻辑节点中，WF₆还被广泛用于局部电源网络与埋入式互连结构。这些应用场景共同构成了WF₆在未来十年内仍将保持高需求的基础。
4.2 MoF₆在高层数3D NAND中的潜在应用
MoF₆的引入本质上是对传统钨互连体系在极限尺寸下性能瓶颈的一种材料级回应。当3D NAND堆叠层数超过400层后，字线长度显著增加，电阻延迟成为限制存储性能的关键因素。
在这一背景下，钼材料由于其较短电子平均自由程，在纳米尺度结构中表现出更稳定的电阻特性，因此成为潜在替代材料。通过MoF₆进行CVD或选择性沉积，可以实现钼金属字线的构建，从而在一定程度上降低层间电阻累积效应。
然而需要指出的是，MoF₆体系目前仍处于工艺导入早期阶段，其核心挑战包括高温工艺窗口控制、界面反应稳定性以及与现有设备体系兼容性问题。因此，其产业化进程仍将依赖设备厂商、存储器厂商以及材料供应商之间的协同推进。
4.3 MoNₓ在DRAM与先进晶体管中的应用
在DRAM领域，器件结构正在从传统二维平面向三维垂直结构演进，这一变化对金属栅极材料提出了更高要求。传统TiN体系由于功函数调节能力有限，已经难以满足先进器件对阈值电压精确控制的需求。
MoNₓ凭借较高功函数与优异界面稳定性，在垂直晶体管结构中展现出明显优势。特别是在Gate-All-Around结构中，MoNₓ能够有效调控沟道电势分布，从而改善短沟道效应并降低亚阈值漏电流。
从长期来看，MoNₓ不仅可能应用于DRAM，还可能扩展至逻辑晶体管金属栅极体系，成为继TiN之后的重要材料平台。
5 工艺路线与技术成熟度对比分析
从半导体制造工艺体系的发展逻辑来看，WF₆、MoF₆与MoNₓ三类材料分别对应着不同层级的技术成熟阶段与应用边界，其差异不仅体现在材料本征物理性质上，更深层次地体现在其所嵌入的工艺体系复杂度、设备兼容性以及产业生态成熟度方面。因此，对三者进行对比分析时，不能仅从电阻率或功函数等单一参数出发，而必须结合实际制造工艺窗口、沉积机制以及产业导入路径进行综合评估。
5.1 WF₆体系的工艺成熟性与工业确定性
WF₆体系作为目前半导体行业最为成熟的金属前驱体体系，其技术优势并非来自材料性能上的绝对领先，而是来自长期工业化过程中形成的高度稳定的工艺闭环。在当前主流逻辑芯片与3D NAND制造体系中，WF₆已经形成从气体供应、反应器设计、沉积控制到废气处理的完整标准体系。
在工艺层面，WF₆体系最大的特点是工艺窗口宽、可控性强以及对设备平台高度适配。无论是在传统热CVD体系，还是在改进型等离子增强CVD工艺中，WF₆都能够稳定参与反应并形成高一致性的钨薄膜。这种高度工艺确定性使其在先进制程中仍然保持不可替代的基础地位。
从产业角度来看，WF₆的核心优势已经从材料性能转化为系统级优势，包括成熟的供应链体系、稳定的客户认证机制以及长期积累的工艺数据库。这意味着即使在未来存在替代材料出现的情况下，WF₆仍将在很长时间内作为工艺基准材料存在。
5.2 MoF₆体系的工艺不确定性与潜在突破路径
与WF₆不同，MoF₆体系目前仍处于产业导入早期阶段，其最大特点是技术潜力与工艺不确定性并存。从材料本征性质来看，MoF₆在纳米尺度互连结构中具有潜在优势，但这一优势尚未完全转化为稳定的工业化工艺能力。
在沉积工艺方面，MoF₆通常需要更高的工艺温度窗口或等离子体辅助体系才能实现稳定的金属化反应。这意味着其工艺窗口相较WF₆更窄，对设备控制能力要求更高。同时，在实际沉积过程中，MoF₆更容易形成中间价态氟化物或非均相沉积结构，从而对薄膜电阻率和界面质量产生影响。
此外，MoF₆体系的另一关键挑战在于与现有半导体设备体系的兼容性问题。由于现有CVD设备、管路材料以及废气处理系统主要围绕WF₆体系设计，MoF₆的引入往往需要对局部系统进行改造，这在一定程度上增加了产业导入成本。
尽管如此，从长期技术演进角度来看，MoF₆仍然具备明确的突破路径，其核心驱动力来源于3D NAND结构持续向高层数发展所带来的电阻延迟问题。当器件尺寸进入极限缩放阶段后，材料尺寸效应将成为主导因素，这将逐步放大MoF₆体系的结构优势，从而推动其从验证阶段向局部量产阶段过渡。
5.3 MoNₓ体系的器件驱动型发展路径
与WF₆和MoF₆不同，MoNₓ体系的发展并不主要依赖于互连结构的演进，而是更多由器件结构变革所驱动。随着DRAM、逻辑晶体管以及新型存储器逐步向三维化和垂直化发展，传统金属栅极材料体系正在面临阈值电压调控能力不足的问题。
在这一背景下，MoNₓ由于其较高功函数以及优异的界面稳定性，被认为是下一代金属栅极的重要候选材料之一。其在器件中的作用并不局限于导电功能，而是更多承担能带调控与电场分布优化的功能性角色。
从工艺实现角度来看，MoNₓ的制备通常依赖于PECVD或ALD等先进沉积技术，这使其天然适配于高深宽比结构与三维晶体管架构。尤其是在GAA（Gate-All-Around）结构中，MoNₓ能够在复杂几何结构中保持较好的均匀性与界面一致性，从而提升器件整体电学性能。
因此，MoNₓ的发展路径本质上是器件驱动型材料演进路径，其成长速度与先进晶体管结构演进速度高度相关，而非单纯依赖材料替代需求。

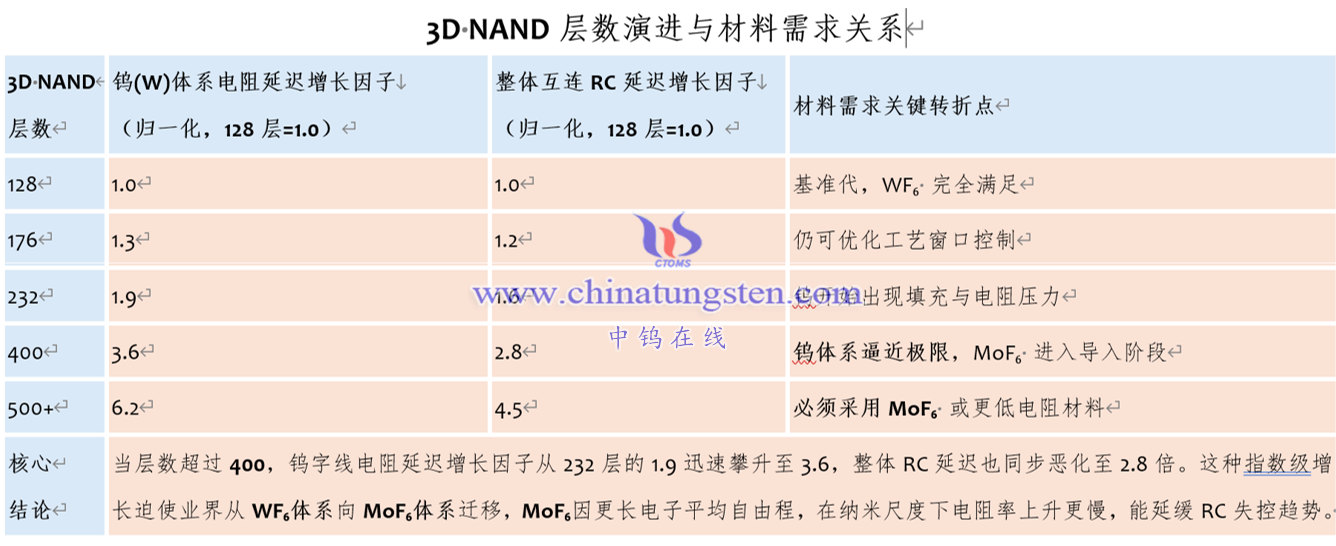

3D NAND层数演进与材料需求关系
5.4 三类材料的系统级协同关系
从系统层面来看，WF₆、MoF₆与MoNₓ并非简单的替代关系，而是分别服务于不同技术层级的协同材料体系。WF₆构成当前成熟工艺的基础材料体系，MoF₆代表极限缩放条件下的互连优化方向，而MoNₓ则对应新型器件结构中的功能性材料需求。
这种结构性分工意味着未来半导体金属前驱体体系将呈现明显的多元化发展格局，而不是单一材料逐步替代的线性演进路径。在实际产业演化过程中，三种材料更可能在不同应用场景中长期并存，并随着工艺节点变化不断调整各自的应用比例。
从技术成熟度演进角度来看，WF₆已经进入高度稳定的成熟阶段，MoF₆处于快速验证与局部导入阶段，而MoNₓ则仍处于器件验证与体系构建阶段。这种梯度分布本身也反映出半导体材料体系演进的典型规律，即从工艺驱动逐步过渡到器件驱动，再进一步走向系统级协同优化。
总体而言，未来十年的半导体金属前驱体发展将不再是单一材料性能竞争，而是围绕工艺兼容性、系统集成能力以及供应链稳定性展开的综合竞争，这一点将深刻影响整个先进制程技术路线的演化方向。
6 全球供应链格局与产业竞争分析

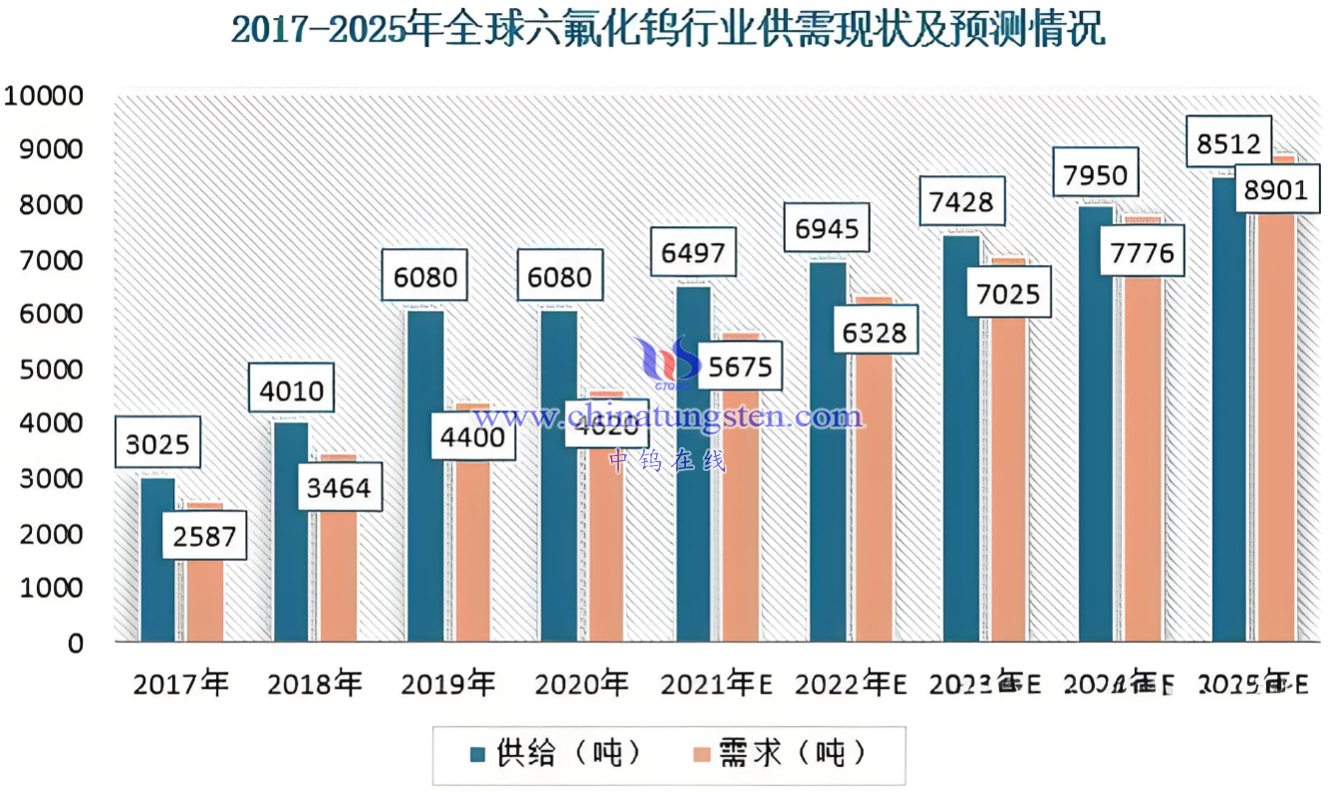

6.1 全球六氟化钨产业链结构
从产业链角度看，六氟化钨属于典型的资源依赖型高端电子特气，其产业链上游为钨资源开发、中游为高纯钨粉及电子级六氟化钨生产，下游则主要面向半导体制造、先进封装以及部分光伏电子领域。由于钨属于战略性稀有金属资源，其资源分布具有高度集中化特征。根据美国地质调查局（USGS）以及中钨在线（CTIA）的统计资料，中国钨资源储量约占全球已探明储量的50%以上，而钨矿产量长期占全球总产量的80%左右，在APT、氧化钨及钨粉等中间产品领域更占据绝对主导地位。
这种资源分布格局决定了全球六氟化钨产业链对中国钨资源具有较高依赖度。长期以来，日本企业凭借在电子化学品领域积累的技术优势，占据了全球高端电子级WF₆市场的重要份额。其中，关东电化工业（Kanto Denka Kogyo）和中央硝子（Central Glass）是全球最主要的半导体级WF₆供应商之一，其产品广泛应用于三星电子、SK海力士、铠侠、美光等存储器企业的生产线。
近年来，随着全球半导体产业向中国大陆转移，以及国内晶圆厂快速扩产，中国本土电子特气企业开始加快布局WF₆产业化项目。中船特气、昊华科技、南大光电、和远气体等企业相继进入高纯WF₆领域，推动国产化替代进程持续加快。特别是在长江存储、长鑫存储、中芯国际等大型晶圆厂需求拉动下，国内WF₆市场规模呈现快速增长趋势。
从技术门槛来看，电子级WF₆并非普通工业气体，其核心竞争力主要体现在超高纯度控制能力。对于先进存储器和逻辑芯片制造而言，氧、水、HF及金属杂质均需要控制在ppb级水平，而MoF₆杂质通常要求低于1 ppm，部分先进工艺甚至要求低于0.1 ppm。因此，真正具备稳定供应能力的企业数量远少于名义生产企业数量。
6.2 六氟化钼产业化现状
与WF₆相比，MoF₆产业仍处于早期发展阶段。虽然钼金属在冶金、石化及高温合金领域应用广泛，但电子级MoF₆的市场规模目前仍远低于WF₆。其主要原因在于钼互连技术尚未形成全面量产，需求仍主要来自先进存储器研发项目和少量试验性生产线。
然而，随着3D NAND层数不断增加，钼的技术优势开始逐步显现。研究表明，当金属线宽进入10 nm以下尺度时，电子表面散射和晶界散射成为主导机制，材料的平均自由程对最终电阻率的影响远大于块体电阻率本身。由于钼的电子平均自由程明显低于铜和钨，因此在极窄互连结构中表现出更优异的导电特性。
正因如此，国际主要存储器厂商近年来均加大了钼互连技术研发投入。三星电子率先公开了钼字线技术路线，SK海力士、美光和铠侠等企业也在持续推进相关研究。未来十年内，MoF₆有望成为先进NAND领域最具增长潜力的新型金属前驱体之一。
不过，目前制约MoF₆产业发展的核心因素仍然是供应链成熟度不足。电子级MoF₆生产不仅需要高纯钼原料，还需要建立专门的纯化、储运和质量控制体系。与WF₆相比，其产业化经验相对有限，客户认证周期较长，短期内仍难以形成与WF₆相当的市场规模。
6.3 半导体材料供应链安全问题
近年来，全球半导体产业逐渐认识到关键材料供应链安全的重要性。从光刻胶、高纯氢氟酸到电子特气，产业链各环节均在推进供应来源多元化建设。对于WF₆而言，由于其同时受到资源、技术和客户认证三重壁垒影响，供应链重构难度远高于普通化学品。
一方面，钨资源具有明显的地缘集中性；另一方面，高纯WF₆的制备技术涉及精馏工程、痕量分析、材料腐蚀控制以及超高纯包装运输等多个复杂技术领域，新进入者往往需要较长时间才能达到国际主流产品水平。此外，下游晶圆厂对于关键工艺气体极为谨慎，一旦完成认证通常不会轻易更换供应商，这进一步提高了市场进入门槛。因此，未来全球WF₆和MoF₆市场竞争将不仅是价格竞争，更是资源保障能力、技术能力和客户服务能力的综合竞争。
7 技术演进路线与未来发展趋势
7.1 钨基材料的发展前景
尽管近年来钼材料受到广泛关注，但从产业现实来看，WF₆仍将在未来相当长时期内保持主导地位。其原因并不仅仅是技术成熟，更在于整个半导体产业围绕WF₆已经形成完整生态系统，包括沉积设备、工艺参数、质量标准以及供应体系等。

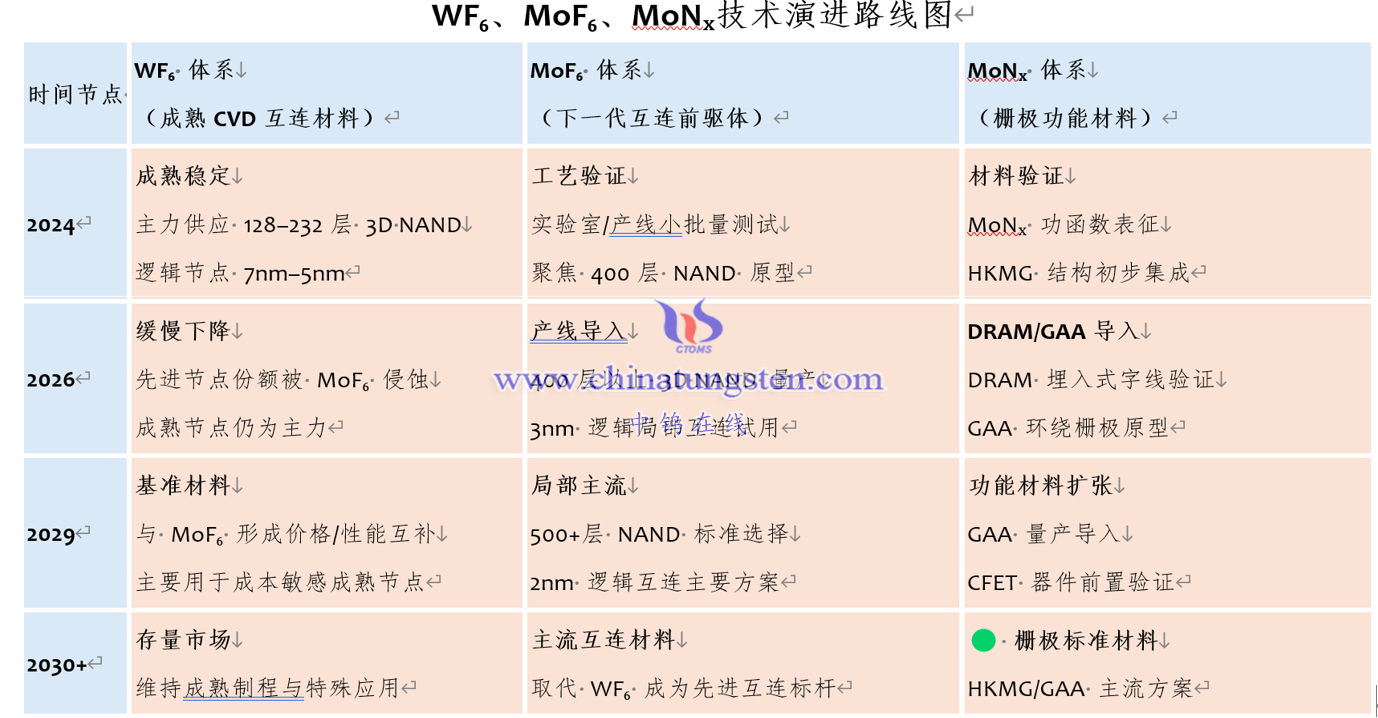

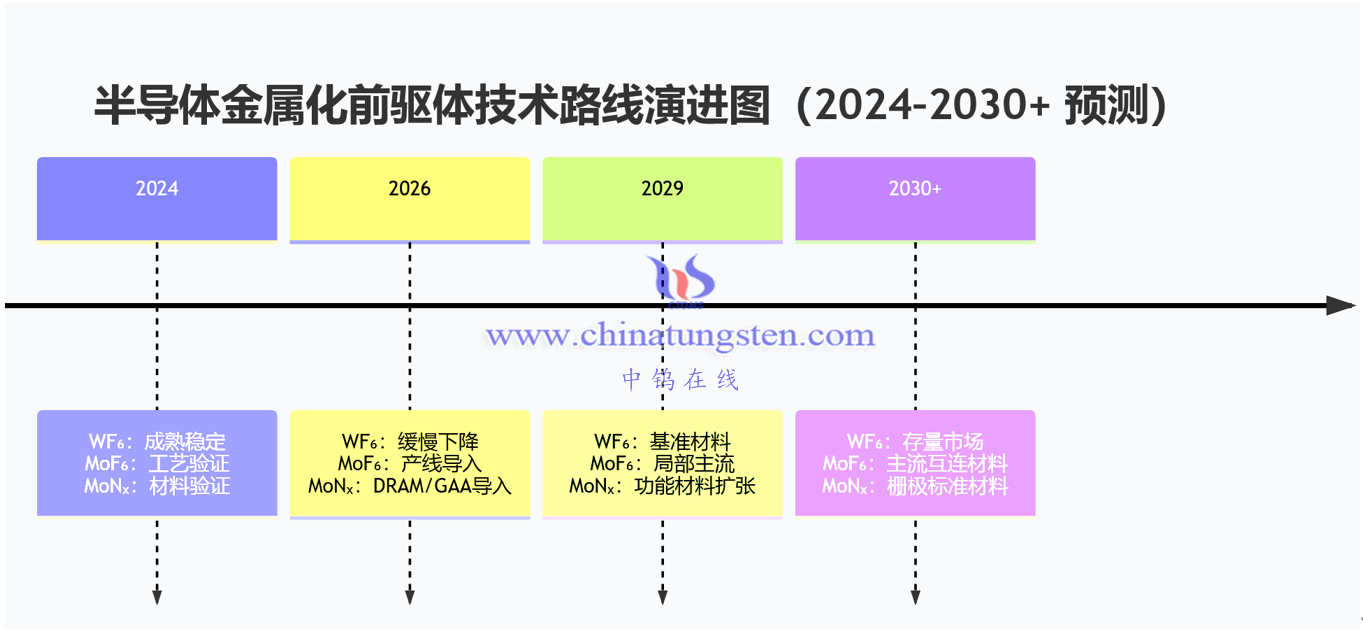

WF₆、MoF₆、MoNₓ技术演进路线图
对于逻辑芯片而言，随着GAA晶体管和背面供电网络（Backside Power Delivery Network）的发展，钨在接触孔、局部互连和电源分配结构中的应用反而有进一步增长趋势。因此，即使部分NAND应用被钼替代，WF₆总体需求仍可能继续增长。
未来WF₆技术的发展方向主要包括超高纯化、选择性沉积以及原子层沉积（ALD）工艺适配。其中，基于WF₆的新型ALD技术被认为是支持2 nm以下工艺节点的重要候选方案之一。
7.2 钼基材料的发展潜力
从长期发展趋势来看，钼是最有可能在部分领域替代钨的金属材料之一。与铜相比，钼具有更好的热稳定性；与钨相比，钼具有更优异的尺寸缩减特性。这种独特优势使其在未来超高密度存储器领域具备较强竞争力。
未来MoF₆的发展将主要集中于三个方向：首先是高层数3D NAND字线；其次是先进逻辑互连；第三是选择性沉积工艺。特别是在无需TiN阻挡层的选择性沉积技术取得突破后，钼材料有望显著降低互连结构尺寸并提高器件集成度。
然而，从产业发展规律来看，任何新材料的导入都需要经历研发验证、小规模试产和大规模量产三个阶段。因此，钼完全替代钨的可能性较低，更可能形成长期并存的发展格局。
7.3 氮化钼的发展方向
与WF₆和MoF₆主要服务于互连工艺不同，MoNₓ未来的发展重点在于器件结构创新。随着DRAM逐步向三维化和垂直化发展，传统TiN金属栅极面临性能瓶颈，而MoNₓ凭借高功函数、低漏电和良好的热稳定性，有望成为下一代金属栅极的重要候选材料。
此外，随着环绕栅极晶体管（GAA）、互补场效应晶体管（CFET）以及新型存储器技术的发展，对高性能金属氮化物材料的需求将持续增长。未来MoNₓ不仅可能应用于DRAM领域，也有望进入先进逻辑器件、射频器件和功率半导体市场。
7.4 2030年前后的技术路线预测
综合目前公开技术路线图、产业投资方向及学术研究成果分析，可以预见未来十年的发展趋势大致如下：2025—2027年期间，WF₆仍将占据绝对主导地位，MoF₆主要处于验证和初步导入阶段，MoNₓ则继续推进DRAM应用验证。2028—2030年期间，部分先进3D NAND产品可能逐步扩大钼材料应用比例，电子级MoF₆需求开始显著增长。同时，MoNₓ有望进入部分先进存储器量产工艺。2030年以后，WF₆、MoF₆和MoNₓ将形成互补格局。其中WF₆继续主导传统钨互连市场，MoF₆重点服务于超高层NAND及先进互连，而MoNₓ则成为先进栅极材料体系的重要组成部分。
8 . 结论
本文系统分析了六氟化钨（WF₆）、六氟化钼（MoF₆）以及氮化钼（MoNₓ）在先进半导体制造中的技术特点、制备工艺、产业现状及未来发展趋势。
研究表明，WF₆凭借成熟的工艺体系、完整的产业链生态以及长期积累的可靠性数据，仍然是当前先进逻辑器件和3D NAND制造中最重要的金属前驱体。尽管受到钼材料发展的挑战，但未来相当长时期内其市场地位仍难以被完全取代。
MoF₆代表着下一代高密度存储器互连材料的重要发展方向。其核心优势并非体电阻率显著优于钨，而是在纳米尺度下具有更短的电子平均自由程和更优异的尺寸效应特性。随着3D NAND向500层甚至更高层数发展，钼材料的应用价值将进一步提升。
MoNₓ则展现出与WF₆和MoF₆完全不同的发展路径。作为高功函数金属氮化物，其在先进DRAM、GAA晶体管以及未来新型器件结构中的应用潜力巨大，有望成为下一代金属栅极体系的重要组成部分。
总体来看，未来半导体产业不会出现单一材料完全替代其他材料的局面，而更可能形成WF₆、MoF₆和MoNₓ协同发展的多元化技术生态。谁能够率先突破超高纯制备、先进沉积工艺和规模化供应能力，谁就将在未来半导体材料竞争中占据有利位置。

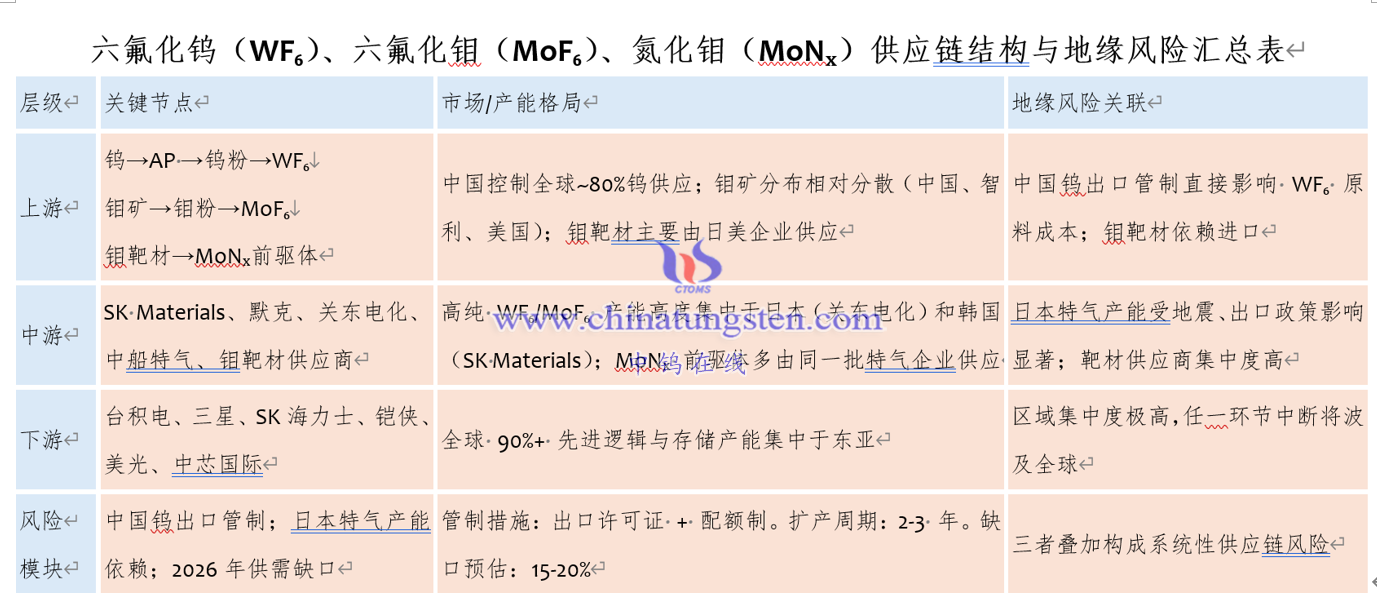

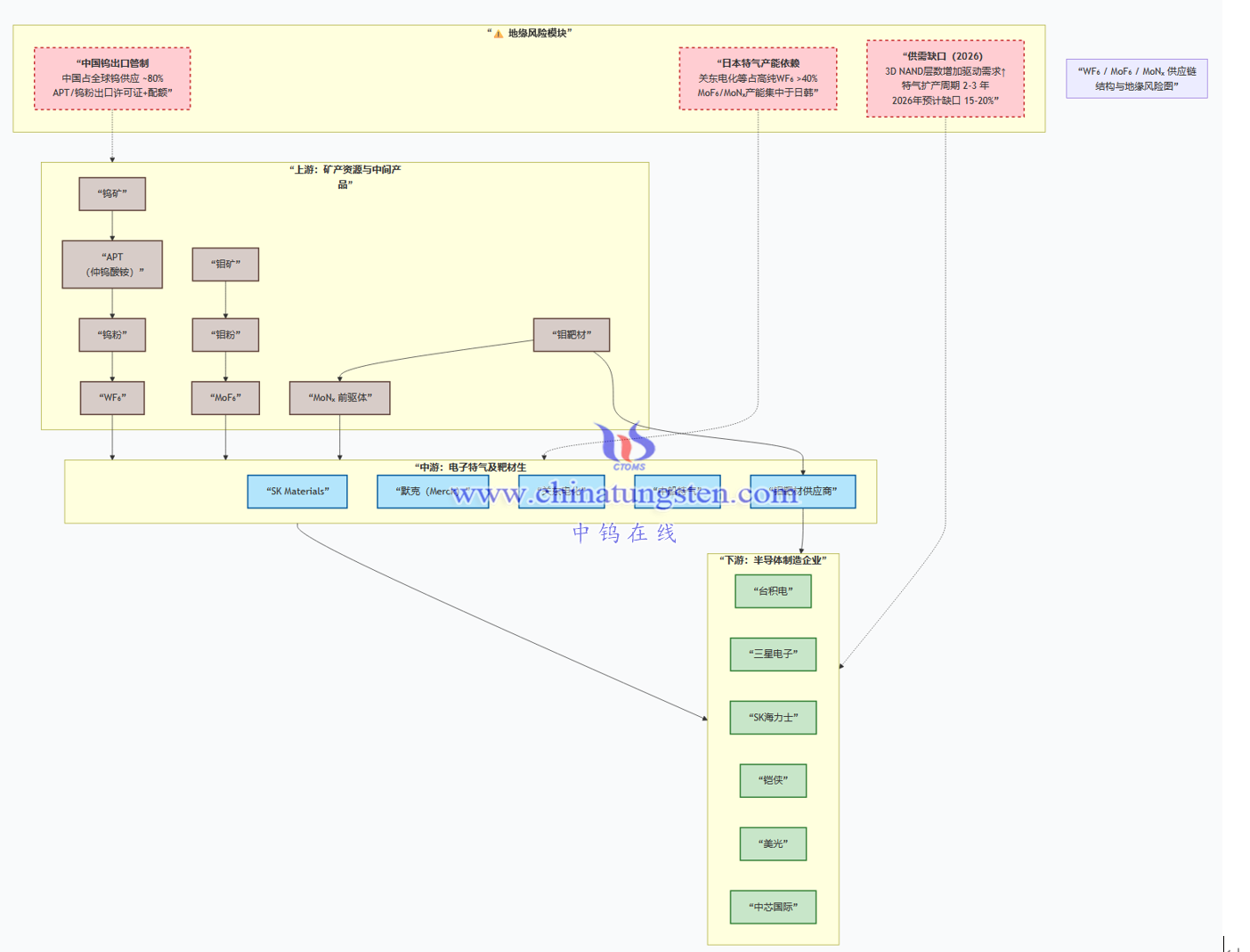

六氟化钨（WF₆）、六氟化钼（MoF₆）、氮化钼（MoNₓ）供应链结构与地缘风险汇总表
六氟化钨（WF₆）、六氟化钼（MoF₆）、氮化钼（MoNₓ）供应链结构与地缘风险
参考文献
[1] Greenwood N N, Earnshaw A. Chemistry of the Elements[M]. 2nd ed. Oxford: Butterworth-Heinemann, 1997.
[2] Lassner E, Schubert W D. Tungsten: Properties, Chemistry, Technology of the Element, Alloys, and Chemical Compounds[M]. New York: Springer, 1999.
[3] Pierson H O. Handbook of Chemical Vapor Deposition: Principles, Technology and Applications[M]. Norwich: William Andrew Publishing, 1999.
[4] George S M. Atomic Layer Deposition: An Overview[J]. Chemical Reviews, 2010, 110(1): 111-131.
[5] Leskelä M, Ritala M. Atomic Layer Deposition Chemistry: Recent Developments and Future Challenges[J]. Angewandte Chemie International Edition, 2003, 42(45): 5548-5554.
[6] Gall D. Electron Mean Free Path in Elemental Metals[J]. Journal of Applied Physics, 2016, 119(8): 085101.
[7] Steinhögl W, Schindler G, Steinlesberger G, et al. Size-Dependent Resistivity of Metallic Wires in the Mesoscopic Range[J]. Physical Review B, 2002, 66(7): 075414.
[8] International Roadmap for Devices and Systems (IRDS). 2024 Edition[R]. IEEE, 2024.
[9] TECHCET. Critical Materials Report: Tungsten and Molybdenum Precursors for Semiconductor Manufacturing[R]. TECHCET, 2025.
[10] U.S. Geological Survey (USGS). Mineral Commodity Summary: Tungsten 2025[R]. Reston: USGS, 2025.
[11] Kanto Denka Kogyo Co., Ltd. Semiconductor Specialty Gas Product Information[R]. Tokyo: Kanto Denka Kogyo, 2024.
[12] Lam Research Corporation. Selective Metal Deposition Technologies for Advanced Interconnects[R]. Technical White Paper, 2024.
[13] IEEE Electron Devices Society. Technical Digest of International Electron Devices Meeting (IEDM), 2023–2024[C]. IEEE Press.
[14] Symposium on VLSI Technology and Circuits Proceedings, 2023–2024[C]. IEEE Press.
[15] 中钨在线科技有限公司. 钨产业链数据库与六氟化钨产业研究[R/OL]. 厦门, 2024-2026.
