六氟化钨生产工艺：流程、技术难点与工程挑战
中钨在线科技有限公司
韩斯疆 博士
摘要
六氟化钨（WF₆）作为半导体制造中化学气相沉积（CVD）工艺的核心前驱体，其生产涉及高纯金属钨粉与氟化剂的直接反应，后续需经多级纯化以达到电子级（6N以上）纯度要求。本文系统阐述了六氟化钨的主流生产工艺流程，包括三氟化氮（NF₃）裂解路线与电解制氟路线的技术特点；分析了生产过程中面临的关键技术难点，涵盖设备材料选择、水分控制、金属杂质（尤其是MoF₆）分离以及自动化设备瓶颈；评估了六氟化钨的剧毒特性、腐蚀性及环境风险；总结了行业准入的多重壁垒。研究表明，六氟化钨生产是典型的高技术门槛、高安全风险的特种气体工业，其核心竞争力体现在杂质深度脱除技术与安全生产体系的集成能力。
关键词
六氟化钨；化学气相沉积；三氟化氮裂解；六氟化钼分离；安全工程
1 引言

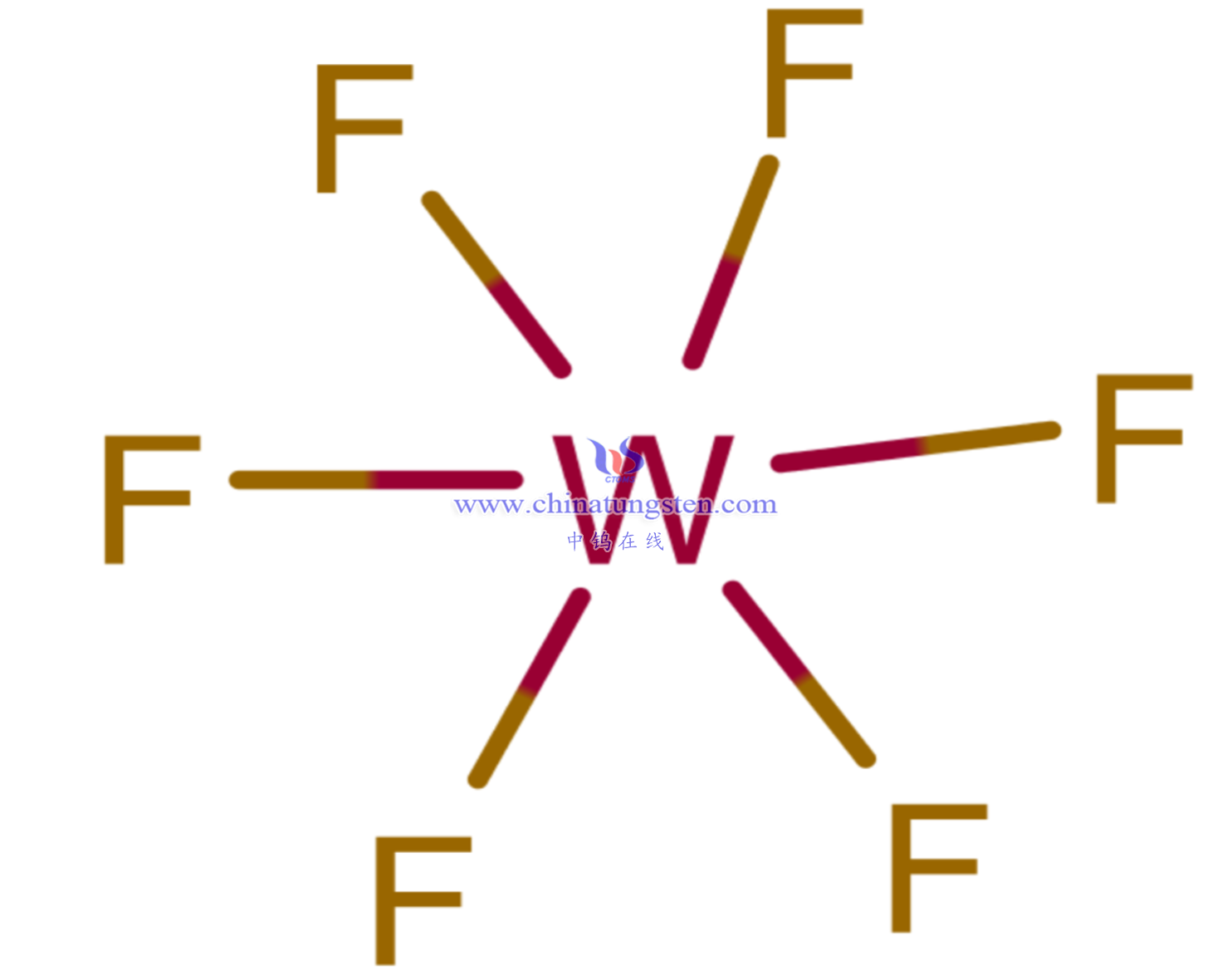

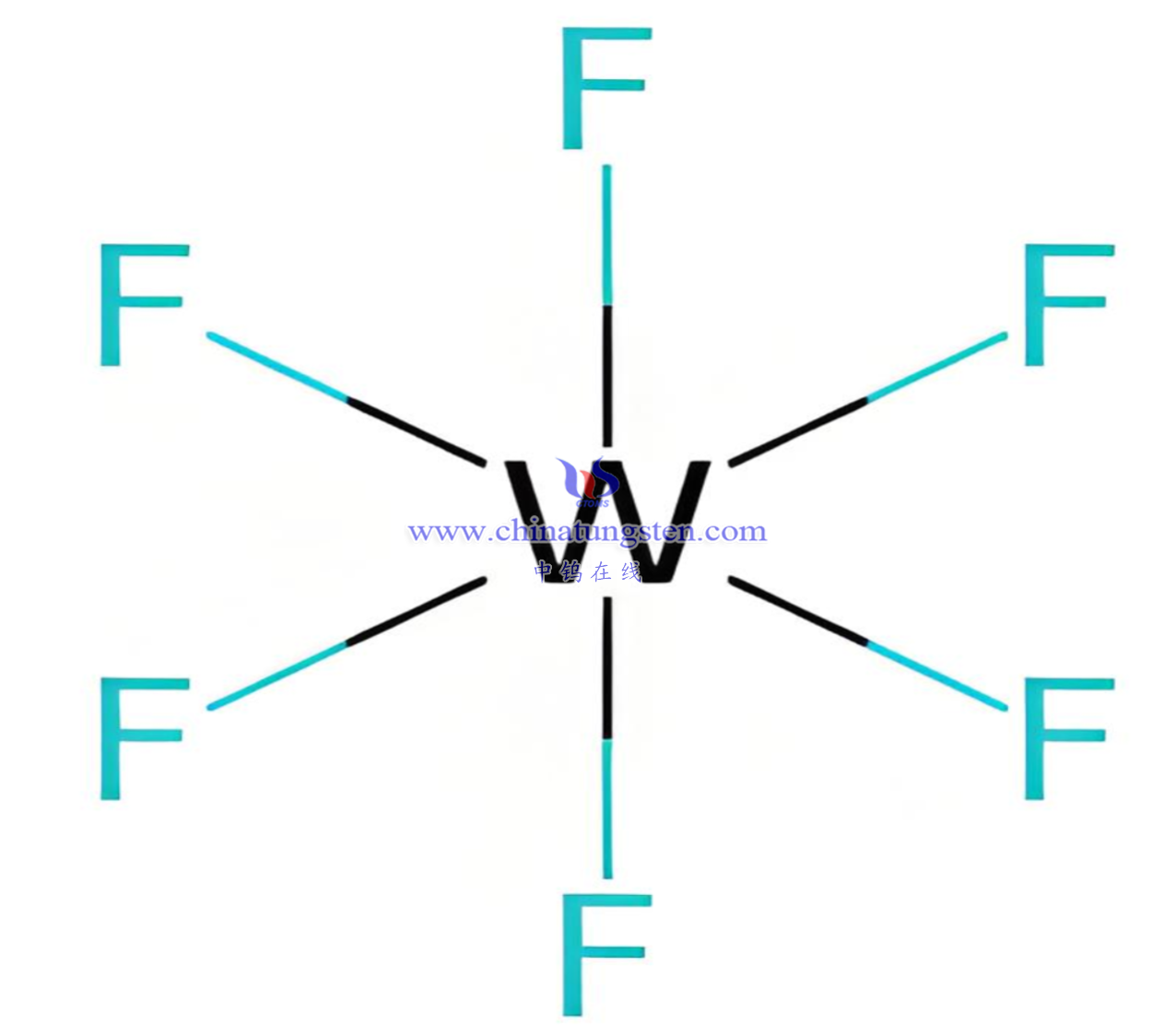

六氟化钨（Tungsten Hexafluoride, WF₆）是目前已知密度最大的气体之一（13.1 g/L，约空气密度的10.8倍），在室温下为无色气体或浅黄色液体，固体形态为易潮解的白色结晶。其分子量为297.84 g/mol，分子构型为对称的正八面体（Oh对称性），具有抗磁性特征。WF₆的熔点为2.3-2.5°C，沸点为17.1-17.5°C，临界温度为171°C，临界压力为0.45 MPa。
在半导体制造业中，WF₆是金属钨CVD工艺的标准前驱体，用于7 nm以下先进逻辑芯片、3D NAND闪存钨字线（Word Line）沉积以及高带宽存储器（HBM）的层间互连。随着3D NAND堆叠层数从128层向500层以上演进，单片晶圆的WF₆消耗量呈几何级增长，对上游产能和纯度提出了更高要求。
然而，WF₆的生产具有极高的技术壁垒和安全门槛。其强腐蚀性、遇水剧烈水解生成剧毒氟化氢（HF）的特性，以及产品中痕量金属杂质（尤其是六氟化钼）的深度脱除难题，构成了行业的核心技术挑战。本文将从工艺流程、技术难点、安全环保及行业门槛四个维度，对WF₆生产工艺进行系统分析。
2 生产工艺流程
2.1 主流工艺路线：NF₃与钨粉直接反应法
目前国内外主流企业（如中船特气、SK Specialty、关东电化等）采用的工艺路线为NF₃裂解-氟化法。该路线以三氟化氮（NF₃）为氟源，经高温裂解释放氟气（F₂），再与高纯钨粉反应生成WF₆。整体流程可分解为以下关键工序。
NF₃与钨粉直接反应法工艺流程
NF₃裂解→氟化反应→除尘冷却→低温冷阱捕集→精馏提纯→产品充装

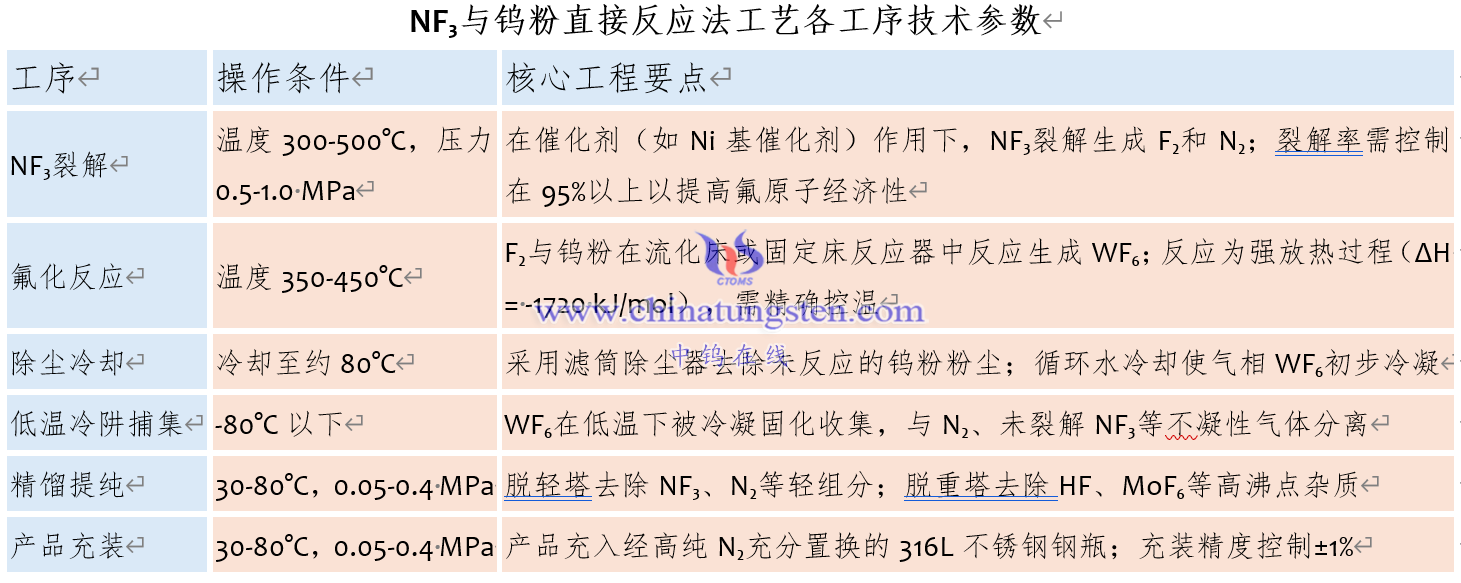

NF₃与钨粉直接反应法工艺各工序技术参数
NF₃与钨粉直接反应法工艺核心化学反应：
裂解反应：
合成反应：
流化床反应器设计要点：专利CN101428858A公开了一种改进型流化床工艺，其核心特征包括：氟气预热至100-150°C后进入反应器底部；流化床床内温度控制在200-400°C，压力0.1-0.5 MPa；钨粉（粒径30-100目，纯度≥99.95%）从反应器中部连续加入，采用氮气气力输送；反应器上部沉降段设置冷却夹套，内装交替使用的两个过滤管，配备氮气反吹装置以实现连续生产；冷冻收集器温度维持在-35°C至0°C，顶部抽真空脱除N₂、F₂、CO、CO₂、CF₄、NF₃等不凝性气体。
2.2 备选路线：电解制氟–直接氟化法
该路线通过电解KF·HF熔盐体系制备F₂气体，经纯化除杂后与钨粉反应生成WF₆。电解反应为：
该工艺的技术的优点是无需依赖NF₃原料，可实现氟源的自主供应；但也有工艺流程较长，电解过程引入的杂质（HF、H₂O、金属离子）较多，后续纯化负担重等缺点。因而目前主要见于早期工业化装置及特殊场景，NF₃路线普及后逐步被替代。
2.3 真空系统优化技术
WF₆生产过程中，真空系统的稳定性直接影响产品收率和生产连续性。黎明化工研究设计院的研究表明，传统真空系统存在腐蚀、缩颈、堵塞等典型故障。优化方案包括：
真空泵选型
采用爪式真空泵，绝对真空度可控制在≤10 Pa；两台并联、互为备用，避免单泵故障导致全线停车；
真空缓冲系统
增设缓冲罐，降低工艺波动对真空泵的直接冲击，腐蚀与堵塞发生率显著下降，连续运行时间从30分钟延长至全时连续；
在线自动清洗
通过优化维护周期和清洗程序，真空系统维修周期从30天延长至180天。
3 生产技术难点
3.1 设备材料选择的苛刻性
WF₆在潮湿条件下能腐蚀几乎所有金属，包括不锈钢。其腐蚀机理为水解反应生成的HF对金属的化学侵蚀：

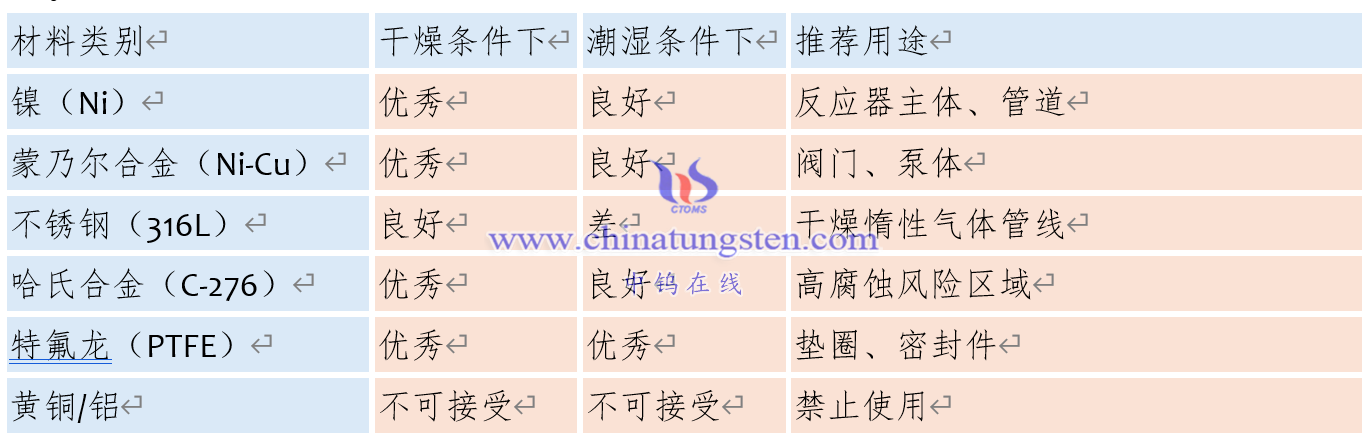

WF₆材料兼容性矩阵：
金属材料的选择依据在于表面能否形成稳定的金属氟化物钝化层。Ni和蒙乃尔合金在干燥F₂和WF₆环境中可形成NiF₂保护膜，抑制进一步腐蚀；而Al和Cu的氟化物层疏松多孔，无法提供有效保护。
3.2 水分控制的极端严格性
水分是WF₆生产中最关键的工艺控制参数。系统中任何微量水分都会导致三重后果（1）产品纯度下降，WF₆水解生成WO₃微粒和HF，污染产品；（2）设备腐蚀加剧，HF对金属的腐蚀速率呈数量级增长；（3）安全隐患增加，HF为剧毒气体，微量泄漏即构成重大人员伤害风险。为此，整个系统在首次使用前必须经高纯N₂（露点≤-70°C）彻底吹扫干燥；系统停止使用后需立即用干燥惰性气体保压，防止空气反窜吸潮；关键点设置在线露点仪，实时监控水分含量；原料NF₃和F₂中的水分需控制在20 ppmv以下。
3.3 金属杂质（尤其是MoF₆）的深度脱除
原料钨粉中常含有钼（Mo）、铁（Fe）、镍（Ni）、铜（Cu）等金属杂质，氟化后生成相应的金属氟化物。其中MoF₆是分离难度最大的杂质，原因如下：
（1）沸点接近
WF₆沸点为17.1°C，MoF₆沸点为34-35°C，两者沸点差仅约17°C，蒸气压曲线高度重叠；
（2）分子结构相似
两者均为正八面体构型，物理化学性质相近；
（3）伴生关系
钨与钼在自然界中为伴生元素，从钨矿冶炼中难以完全分离。
根据这些特性，WF₆的纯化技术路线主要有：
（1）精馏法
采用填料式精馏塔进行精馏分离。WF₆在塔顶冷凝收集，MoF₆富集于塔釜。通过控制回流比和塔板数，可将MoF₆浓度降低至ppmv级别。
（2）吸附/还原法
EP0516944专利公开了一种金属选择性还原技术。利用MoF₆与WF₆还原电势的差异，使含MoF₆杂质的WF₆气体通过金属填充床（Mo、W、Cu、Ni等），MoF₆被选择性还原为固态MoF₃而被截留：
实验数据表明，在100°C、气体线速度70 cm/min条件下，WF₆中初始浓度200 ppm的MoF₆可被完全去除至0.5 ppm检测限以下。
3.4 砷杂质的控制
钨粉原料中常含有痕量砷（As），氟化后生成三氟化砷（AsF₃，沸点63°C）和五氟化砷（AsF₅，沸点-53°C）。CN113574020B专利揭示了砷杂质在蒸馏过程中的反常行为：根据理想溶液理论，沸点低的AsF₅应在初馏时被去除，AsF₃残留于釜底；实际研究发现，三价砷化合物（AsF₃）在初馏时被浓缩，而五价砷化合物（AsF₅）反而残留于蒸馏釜；基于这一发现，通过精确控制初馏分切除量（占投入量0.1%-5%），可使产品中AsF₃含量降至100 ppb（以As原子计）以下。
3.5 自动化设备瓶颈
2024年9月，中国氟硅有机材料工业协会的评审报告指出：钨粉螺杆自动加料系统要求材料同时具备耐高温、耐腐蚀、高强度、耐磨等综合性能，目前国内尚无成熟产品供应。这一设备瓶颈导致部分企业采用手动加料方式，带来问题主要是（1）操作风险增加：操作人员直接接触剧毒F₂和WF₆气体环境，暴露风险升高；（2）工艺稳定性下降：手动加料的速率均匀性难以保证，影响反应器内气固接触效率和热平衡；（3）产能受限：间歇式手动操作限制了连续生产的产能释放。
4 安全风险与危险特性
4.1 毒理学特征

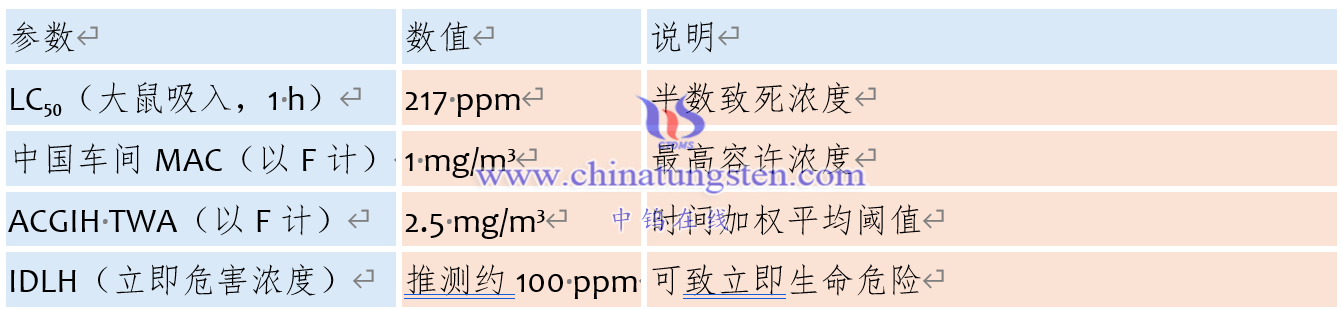

WF₆属剧毒物质，其毒性主要来源于水解产物HF。主要毒理学参数如下：
健康危害机制：
急性毒性：吸入后刺激呼吸道，引起喉痉挛、肺水肿；高浓度暴露可致化学性肺炎甚至死亡；
腐蚀性有对眼睛、皮肤和粘膜造成严重化学烧伤，值得注意的是，WF₆造成的灼伤可能不会立即显现疼痛，但组织损伤已经发生；慢性影响则包括长期接触氟化物可导致骨结构异常的氟中毒，以及肾、肺、心脏及肝脏损伤。
4.2 物理危险性
WF₆的物理性质决定了其特殊的泄漏扩散行为：
WF₆的高密度
气体密度是空气的10.8倍（13.1 g/L vs 1.2 g/L），泄漏后沿地面沉降、在低洼处积聚，不易自然扩散；
WF₆液化气体储存

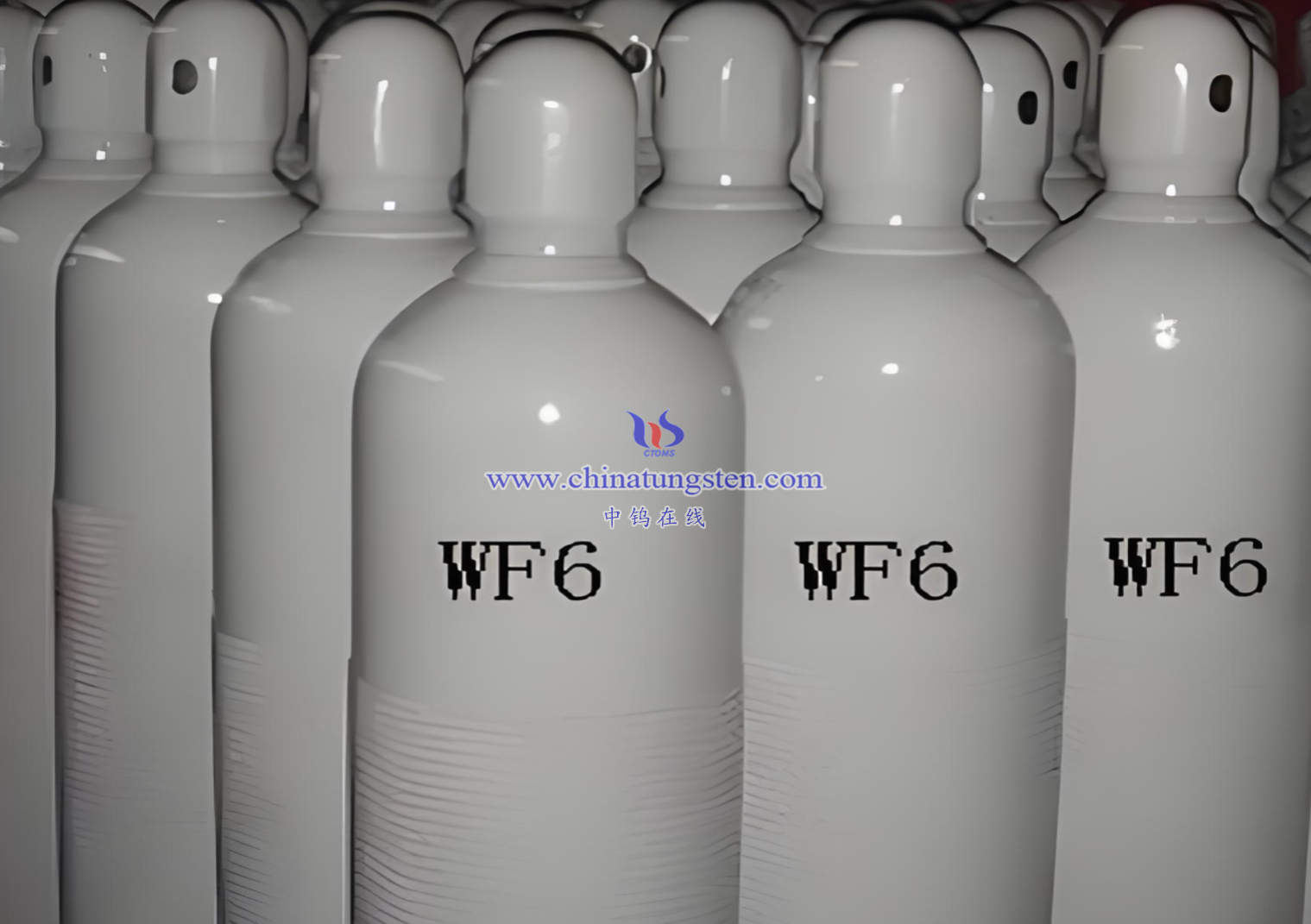

常温下以液化气体形式储存于钢瓶中，21°C时饱和蒸气压约2.4-2.7 psig；
WF₆遇水剧烈反应特性
与潮气反应生成HF，可能引起容器内压力剧增。
4.3 泄漏应急处理
根据MSDS和行业规范，WF₆泄漏应急处理要点如下：
人员疏散：立即疏散泄漏区人员，尤其是下风向区域，隔离半径不小于100米；
个人防护：应急人员必须穿戴完全隔离式化学防护服和自给式正压呼吸器（SCBA）；
泄漏控制：在安全条件下尝试堵漏；可喷水雾减缓气化挥发，但严禁对泄漏口直接喷水（否则会加剧HF产生）；
废弃处置：泄漏钢瓶由供应商处理，不得继续使用。
4.4 急救措施
5 环境影响与防治措施
5.1 废气来源与特征
WF₆生产过程中废气主要来源包括：
工艺废气
精馏塔不凝气、真空泵尾气、设备吹扫废气，主要污染物为WF₆、HF、MoF₆、NF₃、F₂；
泄漏废气
设备动静密封点泄漏的微量气体。
5.2 废气处理技术
WF₆/HF废气处理工艺：
推荐技术：二级水洗涤 + 一级碱洗涤
处理原理：
设计参数：废气处理量4000 m³/h，碱液pH控制在>9；
处理效率：氟化物去除率可达98%-99%，排放浓度满足《无机化学工业污染物排放标准》（GB31573-2015）表4特别排放限值要求。
含氟有机物废气处理（如NF₃、CF₄等）：采用裂解塔+还原塔+碱喷淋塔三级处理工艺；裂解温度200-240°C，将NF₃分解为N₂和F₂，后续经Na₂SO₃还原为HF后碱吸收；对含氟有机物的分解效率可达95%以上。
6 行业进入壁垒
6.1 技术与工艺壁垒
6.2 安全与资质壁垒
WF₆生产涉及剧毒、腐蚀性危险化学品，企业需取得以下资质：（1）《危险化学品安全生产许可证》（许可范围含WF₆）；（2）《危险化学品经营许可证》；（3）《气瓶充装许可证》（许可范围含WF₆）；（4）剧毒化学品从业单位备案；（5）易制爆危险化学品从业单位备案（钨粉属于易制爆）。
6.3 资金与规模壁垒
根据中钨在线的行业数据，我国WF₆产能从2020年的1400吨增长至2025年的2600吨。新建产线的投资门槛分析如下：
6.4 客户认证壁垒
半导体级WF₆需通过下游晶圆厂的严格认证，流程包括：
（1）样品送检（物性、纯度、杂质谱分析）；
（2）小批量上线测试（在客户产线上进行工艺验证）；
（3）现场验厂（质量体系、安全体系、生产能力审核）；
（4）批量供应资格确认。
正常认证周期为12-18个月，即使下游客户紧急配合，也至少需要3-6个月。一旦形成稳定供应关系，客户转换成本极高。
7 总结
六氟化钨生产是一项高技术门槛、高安全风险的特种气体工业，其核心竞争力体现在以下方面：
工艺路线选择
NF₃裂解-直接氟化法是目前工业主流，流化床反应器的连续化运行是提产降本的关键。
杂质脱除能力
MoF₆深度分离（精馏+金属还原法）和砷杂质控制（精确切馏）是达到6N以上纯度的核心技术。
工程安全水平
设备材料选型（Ni/蒙乃尔合金）、水分控制（露点≤-70°C）、废气处理（碱洗涤）等工程实践构成安全生产的基石。
装备自主化
耐腐蚀自动加料系统等关键设备的国产化突破，将决定国内企业进一步扩大竞争优势的空间。
随着3D NAND向500层以上堆叠演进，WF₆的需求量将持续增长。同时，高端制程对杂质控制的要求不断提高（6N→7N），推动纯化技术持续升级。在这一背景下，具备自主纯化工艺和完整安全体系的企业将占据市场主导地位。
参考文献
[1] 六氟化钨的生产.中钨在线网站.
[2] 北京理工大学六氟化钨采购招标公告. 2025.
[3] 六氟化钨工艺废气处理技术方案. 宣城市生态环境局.
[4] 李立远.六氟化钨生产工艺中真空系统的改进.化学推进剂与高分子材料, 2018, (3): 87-90。
[5] 六氟化钨的制造方法、其纯化方法和六氟化钨. CN113574020B.
[6]. 废气治理措施可行性分析. 黄山市生态环境局.
[7] 六氟化钨简介 钨钼百科 中钨智造.
