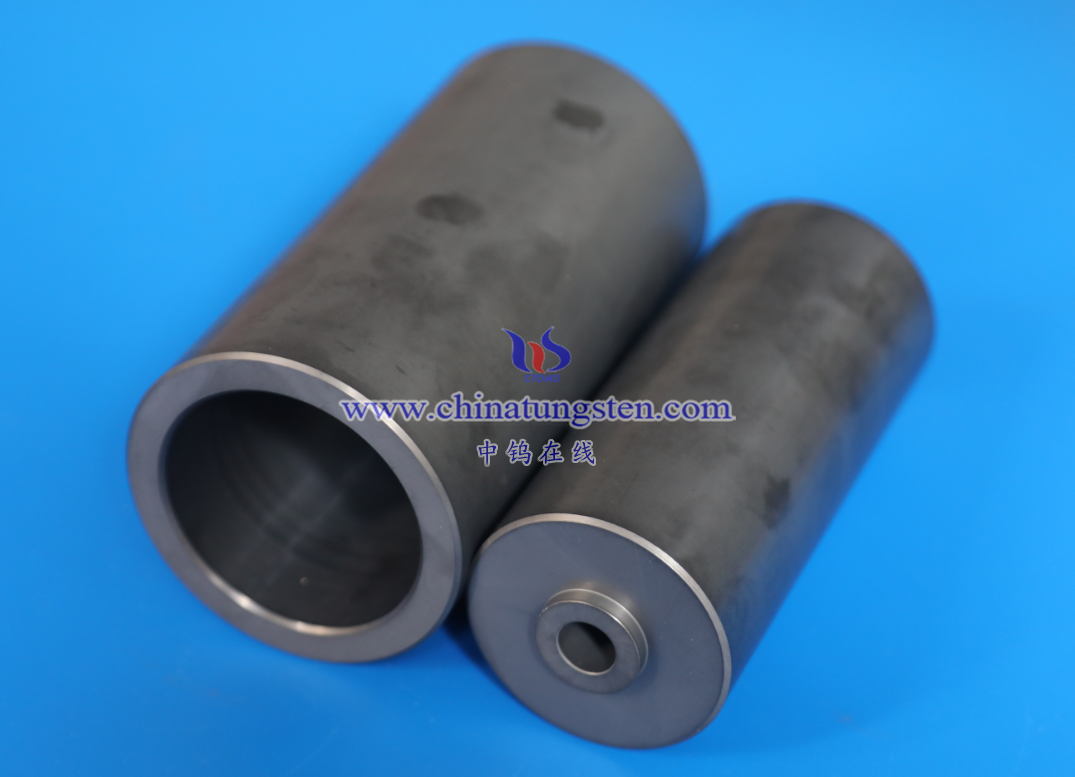

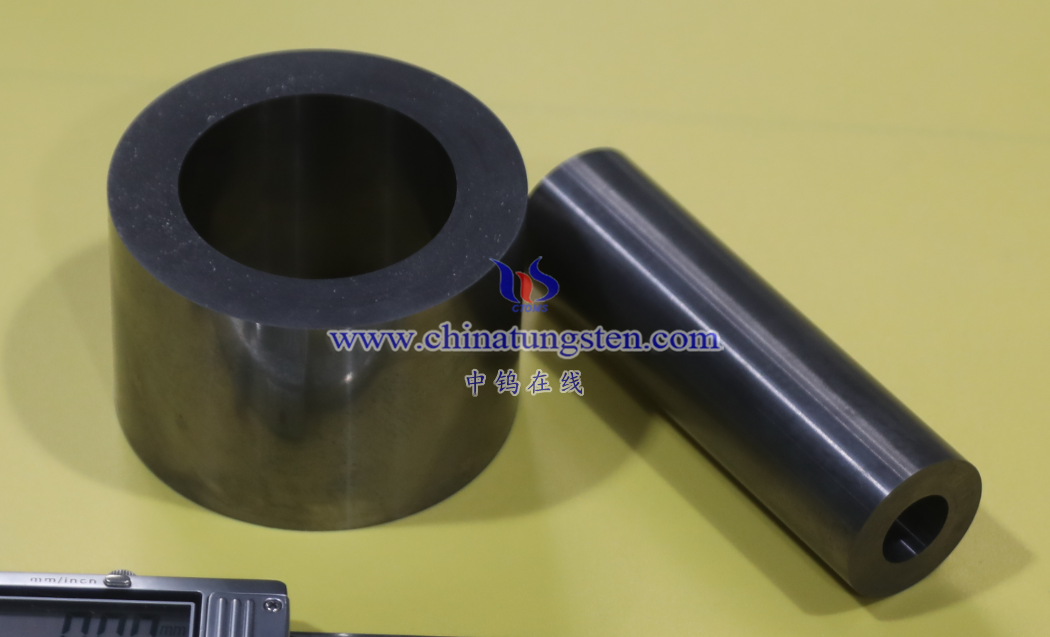

硬质合金衬套的安装方法主要有以下几种：压入装配（过盈配合）、冷冻装配（收缩装配）、热配装配（或热压配合）以及粘接装配。这些方法的选择取决于衬套尺寸、工作条件（如温度、载荷、介质）、配合公差和设备可用性。
硬质合金，以碳化钨为主要硬质相，钴或其他金属为粘结相，具有极高的硬度（通常HRA85-94）和脆性，因此安装时必须避免冲击、过度拉应力或不当加热，以防产生裂纹或断裂。
1.压入装配
这是最常见的安装方式，适用于中小尺寸衬套与钢质或其它基体座孔的过盈配合，适用于较高精度要求场合。其装配原理是衬套外径略大于座孔内径，过盈量通常为0.001-0.005英寸或按直径比例计算，通过机械压力强制压入，实现紧固。具体步骤是：清洁衬套和座孔，确保无杂质、毛刺；在配合表面涂少量机油或专用装配膏等润滑剂；使用液压机、手扳压机或专用安装工具缓慢均匀施压，推荐使用导向工具保证同轴度和垂直度；安装后检查轴向位置和表面损伤。
2.冷冻装配
通过降低硬质合金衬套温度使其收缩，便于装入座孔，升温后膨胀固定。推荐用于较大过盈量或易碎部件。减少安装应力，适合精密或薄壁衬套。具体步骤是：将衬套浸入冷却介质中，如液氮（-196°C，效果最佳）、干冰（-78°C）等，保持足够时间至完全收缩（根据尺寸确定，通常几分钟至半小时）；快速取出并对准座孔，轻柔或加少许压力装入（可结合液压辅助）；自然回温至室温，衬套膨胀形成牢固配合。
3.热配装配（或热压配合）
加热座孔（通常钢件）使其膨胀，或结合加热与压力。适用于衬套装入钢套或较大组件。其装配原理是利用材料热膨胀系数差异（钢的膨胀系数大于硬质合金），加热钢座孔至合适温度（一般150-300°C，避免过高影响材料性能），然后装入常温或冷却的衬套。具体步骤是：均匀加热座孔，推荐感应加热或烘箱，避免局部过热；快速将衬套装入，必要时施加轻压；冷却后形成紧固力。注意控制温度不超过硬质合金或粘结相的临界点；可与冷冻结合使用（热-冷配合）。
4.粘接装配
使用工业胶粘剂（如双组分环氧树脂）辅助固定，适用于过盈量较小、需防松或易拆卸场合，或与其它方法结合。优点是缓冲应力，密封性好；缺点是耐高温和长期载荷能力相对较低。具体步骤是：表面清洁并粗化，提高粘接力；均匀涂抹专用高强度、耐温、耐介质胶粘剂；按设计位置装配，并保持压力直至固化。
中钨智造科技有限公司及其母公司中钨在线在钨钼制品行业长期耕耘近30年，专业从事钨钼制品柔性定制全球服务。中钨智造科技有限公司可以根据客户需求定制加工各类规格、性能、尺寸和牌号的钨钼产品。各类硬质合金产品详细资料请访问网站：www.tungsten-carbide.com.cn。
钨制品最新优惠价格
微信公众号“中钨在线”每日更新钨粉、钨酸铵等各类钨酸盐、钨制品、高比重钨合金、硬质合金、钨精矿等各类钨制品价格，同时提供业内最专业的微信群供大家交流供求信息，可以随时交流钨粉有关信息。关注“中钨在线”，加入中钨在线微信交流群体，每日钨制品价格、供求信息及时送达，实时交流。更多钨制品市场行情，产品与资料，敬请关注“中钨在线”微信公众号，或访问news.chinatungsten.com，www.ctia.com.cn 获取每日更新资讯。
联系信息: sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
扫码关注“中钨在线”微信公众号，每早免费获取实时更新的钨钼稀土制品市场价格和资讯。
