同样大小的一块钢材、一块铅和一块钨合金，拿在手里的重量差异十分明显。这种差异源于材料密度的不同。对于大多数结构件而言，轻量化是追求目标；但在某些特定零部件中，工程师需要反其道而行，在极为有限的空间内增加足够大的质量。发动机曲轴的配重设计，正是这类应用的典型代表。
曲轴是内燃机动力输出的核心部件。它通过曲柄连杆机构，将活塞的往复直线运动转化为持续的旋转运动，再将动力传递至变速箱，最终驱动车辆或工程机械运转。由于活塞、连杆等运动部件的质量分布并不均匀，曲轴在高速旋转时会产生周期性的惯性力和振动。为了保证发动机平稳运转、降低噪音并延长使用寿命，必须在曲轴上配置适当的配重，以平衡旋转质量。
那么，配重为什么不能简单地用一块钢或一块铅来解决？什么情况下必须选用钨合金？钨合金配重又是如何被设计和制造出来的？本文将围绕这些问题展开讨论。
一、曲轴为什么需要配重？
1.1曲轴的基本运动与受力
要理解配重的必要性，首先需要了解曲轴在工作时承受了什么样的力。
曲轴的结构并不对称。曲轴的旋转中心（主轴颈中心线）与连杆轴颈中心线之间存在一个偏心距，这个偏心距就是曲柄半径。当曲轴旋转时，连杆轴颈、连杆大头以及曲柄臂这些偏离旋转中心的部分，都会产生离心力。离心力的大小与质量、偏心距和转速的平方成正比。这意味着，转速翻一倍，离心力会增加到原来的四倍。
与此同时，活塞在气缸内做往复直线运动，活塞和连杆小头的质量在上下止点处速度为零，在行程中点处速度最大，这种周期性的加速和减速产生了往复惯性力。往复惯性力中，一阶惯性力的频率与曲轴转速相同，二阶惯性力的频率是曲轴转速的两倍。对于直列四缸发动机而言，二阶往复惯性力是振动的主要来源之一。
1.2不平衡的后果
当曲轴上的旋转质量和往复质量不能得到合理平衡时，后果是多方面的。
最直接的表现是振动。不平衡的离心力和惯性力通过曲轴传递到发动机机体，再通过悬置系统传递到车架或船体，引起整车或整机的振动。这种振动不仅影响乘坐舒适性，还会导致零部件之间的配合间隙发生变化，加速磨损。
其次是轴承负荷增加。主轴颈和连杆轴颈的轴瓦是曲轴系统中承受载荷最为集中的部位。不平衡力使轴瓦承受额外的交变载荷，轻则缩短轴瓦寿命，重则导致轴瓦合金层剥落、烧瓦等严重故障。在高转速工况下，这种额外负荷的影响尤为显著。
此外，持续的振动还会引发曲轴自身的疲劳问题。曲轴在旋转过程中，各截面承受着交变的弯曲和扭转应力，应力集中部位（如曲柄臂与轴颈的过渡圆角处）容易萌生疲劳裂纹，严重时可能导致曲轴断裂。
1.3配重的核心功能
配重的核心功能，是通过在曲轴旋转中心的反方向配置适当质量的金属块，抵消连杆轴颈和连杆大头产生的离心力及其力矩。通俗地说，配重不是在曲轴上简单地堆加重量，而是将重量精准地配置在正确的位置上，使整个旋转系统的惯性力尽可能自平衡。
从工程角度看，配重承担着以下几项功能。
第一，平衡旋转离心力。连杆轴颈、曲柄臂和连杆大头的质量绕主轴颈中心线旋转时产生离心力，配重块在其反方向产生与之方向相反的离心力，两者在一定条件下可以相互抵消。
第二，部分平衡往复惯性力。在高转速发动机中，配重还承担着部分平衡往复惯性力的功能，尤其是二阶往复惯性力。通过在曲轴上合理配置配重，可以有效降低发动机的振动幅值。
第三，调节曲轴系统的转动惯量。配重的质量和分布位置会影响整个曲轴系统的转动惯量，进而影响发动机的加速响应特性和扭转振动特性。
因此，配重设计的本质，是在旋转系统中对质量分布进行有目的的优化，而不仅仅是增加重量。
二、为什么是钨合金配重？
2.1配重材料的关键指标
配重材料的选择，核心指标是密度。原因在于发动机曲轴箱内的空间极为有限。曲轴的旋转包络面受到曲轴箱内壁、油底壳和缸体结构的约束，留给配重块的径向和轴向空间往往只有几十毫米。在这种空间约束下，材料密度直接决定了在给定体积内能够放置多少质量。
除了密度之外，配重材料还需要具备足够的抗拉强度和硬度，以承受曲轴旋转产生的动态应力和振动载荷；需要较好的耐腐蚀性，以抵抗机油和燃油介质的长期侵蚀；需要较低的热膨胀系数，以保证在发动机工作温度范围内的尺寸稳定性；还需要良好的加工性能，以便加工成与曲轴结构匹配的复杂形状。
简而言之，配重材料需要在密度、强度、耐热性、耐腐蚀性和加工性之间取得平衡，中钨智造根据实际应用场景设计定制的高比重钨合金材料满足这些要求。

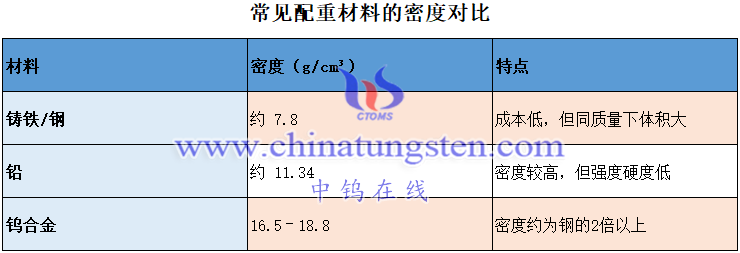

2.2常见配重材料的密度对比
在工程实践中，常用的配重材料主要有铸铁、钢和铅。铸铁和钢的密度约为7.8g/cm³，是传统的曲轴材料，加工方便、成本较低。铅的密度约为11.34g/cm³，高于钢，但其力学性能与钨合金存在明显差距。
钨合金的密度通常在16.5g/cm³至18.8g/cm³之间，部分高端牌号可以达到19g/cm³左右。这一数值约为普通钢材的两倍，比铅高出约50%。以中钨智造生产的钨合金曲轴配重为例，其密度通常在17.0g/cm³至18.8g/cm³范围内，具体数值取决于材料体系中的钨含量和粘结相比例。
密度差异带来的直接工程效果是显著的。以钢制配重为基准，在重量不变的前提下，采用密度为18.0g/cm³的钨合金，配重块的体积可以缩小约56%。这意味着工程师可以在不改变曲轴箱结构的情况下，在原本只能容纳钢配重的空间内放置足够重量的钨合金配重，从而获得更好的平衡效果。
2.3钨合金的工程优势
钨合金在曲轴配重领域的优势，可以从以下几个维度来理解。
高密度带来的空间效率。这是钨合金最核心的竞争力。在曲轴箱空间受限的情况下，钨合金配重块能够以更小的外形尺寸提供同等甚至更大的平衡质量。中钨智造在实际生产中发现，某发动机曲轴配重块由钢更换为钨合金后，厚度从约22毫米减薄至约10毫米，释放出的空间可用于布置更长的连杆或增加平衡轴。这种空间效率的提升，对于紧凑型发动机和高性能发动机的设计尤为重要。
强度与弹性模量。钨合金的抗拉强度通常在700MPa至1000MPa之间，部分牌号可达900至1200MPa。弹性模量可达340至385GPa，远高于铅和普通钢材。较高的弹性模量意味着材料在承受动态载荷时的变形量更小，有助于维持配重块的形状精度和平衡状态的稳定性。
热稳定性。中钨智造钨合金的线膨胀系数较低，仅为普通金属的二分之一至三分之一。在发动机的工作温度范围内，配重块的尺寸变化较小，有利于保持动平衡精度。钨的熔点约为3410°C，钨合金在持续受热的环境中性能不易发生显著变化。
耐腐蚀性。钨合金的化学性质稳定，在与机油、燃油等发动机介质长期接触时，不易发生化学反应或表面腐蚀。这种特性保证了配重重量在长期运行中保持恒定，避免因腐蚀造成的质量流失和平衡失调。
环保性。与铅基配重相比，钨合金无毒、无污染，符合日益严格的环保法规要求。
2.4为什么不用铅？
铅是另一个常被提及的配重材料。铅的密度约为11.34g/cm³，确实高于普通钢材，价格也相对低廉。但在曲轴配重这一特定应用中，铅存在几个关键性的局限。
力学性能不足。铅的硬度和强度远低于钨合金。曲轴配重在发动机运转过程中承受的是持续的交变载荷，包括离心力、惯性力和扭转振动。铅在这种工况下的结构稳定性难以保证，容易发生塑性变形和尺寸变化，从而影响配重精度。相比之下，钨合金的抗拉强度可达700至1000MPa，弹性模量高达340至385GPa，能够有效抵抗动态应力、弯曲变形和疲劳裂纹。
热膨胀系数过大。铅的热膨胀系数约为29×10⁻⁶/K，是钨合金（约4.5×10⁻⁶/K）的六倍以上。在发动机从冷态到热态的反复温度循环中，铅配重的尺寸变化显著，会导致平衡状态的波动。
环保法规的限制。铅及其化合物具有毒性，在欧盟RoHS指令等环保法规中被严格限制使用。汽车行业对铅的使用正面临越来越严格的管控，钨合金作为铅的替代材料，在这一趋势下获得了更大的应用空间。
三、钨合金配重的材料与制造
钨合金配重的材料基础是钨基高比重合金，通常以钨（W）为核心原料，加入镍（Ni）、铁（Fe）或铜（Cu）等元素作为粘结相。钨含量一般在90%至98%之间，镍铁比例通常为7:3或1:1。中钨智造在实际生产中发现，改变钨的占比会对配重的各项性能产生规律性影响：密度随钨含量升高而增加，硬度和强度总体上随钨含量升高而增加，塑性则随钨含量升高而下降。
由于钨的熔点极高（约3410°C），传统的熔炼铸造方法难以制备钨含量如此之高的合金。因此，钨合金配重采用粉末冶金工艺制造。
粉末冶金工艺的主要步骤包括原料制备、粉末混合、成形、液相烧结、热处理和机械加工。首先，将钨粉、镍粉和铁粉按照设计的比例进行机械混合，确保成分均匀。然后通过模压或冷等静压成形，使粉末颗粒之间形成具有一定强度的坯体。冷等静压能够提供各向均匀的压力，使坯料的密度分布较为一致，这对于配重件而言尤为关键，因为局部密度差异会导致重量偏心，从而引入新的不平衡量。
接下来是液相烧结。在烧结温度下，镍铁粘结相熔化形成液相，浸润并包围钨颗粒，通过液相流动和颗粒重排实现材料的致密化。烧结后的钨合金达到接近理论密度的全致密状态。对于大型配重件，有时需要采用拆分模块的方式，将大型配重拆分为多个尺寸较小的模块，分别完成粉末压制和首次液相烧结后再进行组合。

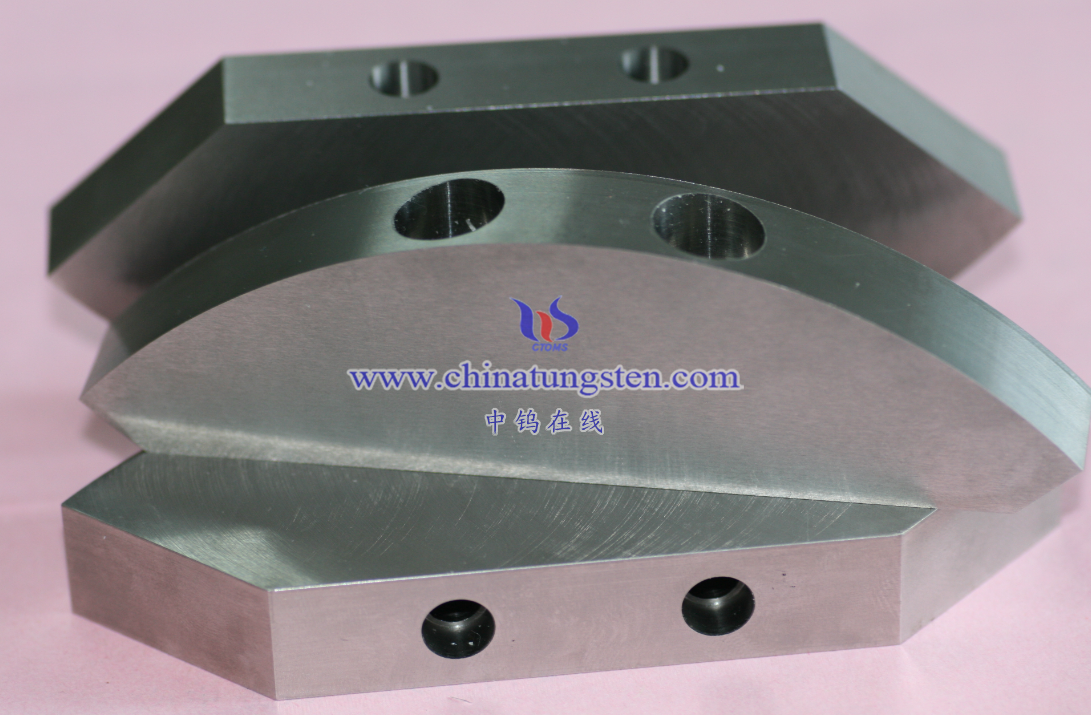

烧结后的毛坯还需要经过热处理以调整力学性能，然后通过车削、铣削、磨削等方式加工到设计尺寸。钨合金具有良好的可加工性，这使得配重块可以被加工成弧形块、扇形块、圆弧块、异形块以及带孔、槽和台阶的组合结构，以适应曲轴的具体安装要求。
四、配重如何被设计？
曲轴配重的设计，不是简单地选择一个固定尺寸的金属块安装到曲轴上。配重的位置、重量和外形尺寸都需要与曲轴的具体结构进行匹配。如果配重的重量或安装位置发生变化，整个旋转系统的动态特性也会随之改变。
设计流程通常从曲轴的运动学和动力学分析开始。中钨智造首先确定曲轴在目标转速范围内的不平衡力和力矩，包括旋转离心力和往复惯性力。然后根据这些力的方向、大小和相位关系，计算配重的理论质量、质心位置和安装角度。
在实际工程中，不同发动机对配重设计的要求差异很大。家用车发动机通常需要在较宽的转速范围内兼顾燃油经济性、平顺性、可靠性和制造成本。对于安装空间较为充裕、重量要求可以通过常规材料满足的曲轴，钢材仍然是常见的配重材料。高性能发动机的转速通常更高，曲轴箱空间更为紧凑，对配重的体积效率和动态响应要求显著提升，钨合金的优势在这一场景下最为突出。
配重的形状设计同样需要与曲轴结构相匹配。配重块的轮廓需要避开曲轴箱内壁、活塞裙部和连杆的运动包络面，同时还要考虑螺栓连接或焊接固定的工艺要求。中钨智造的定制流程中，客户提供曲轴的结构信息、目标重量和安装尺寸后，可以进一步确定材料配比和产品结构，确保配重块在有限空间内实现最优平衡效果。中钨智造及其母公司中钨在线在钨钼制品行业深耕近30年，具备根据客户需求进行柔性定制的能力。
五、钨合金曲轴配重的主要应用场景
钨合金曲轴配重的应用场景，集中在那些对旋转动力学性能、空间利用率和材料长期稳定性有较高要求的动力系统中。中钨智造生产的钨合金曲轴配重在这些领域积累了丰富的应用经验。
在内燃机汽车发动机领域，钨合金曲轴配重主要用于曲轴的动平衡调节。发动机高速运转时，曲轴组件产生的不平衡离心力会导致振动和噪声。中钨智造钨合金配重通过精确计算安装位置和重量，能够有效降低振动水平，延长轴承和连杆等部件的使用寿命。其高密度特性允许在有限的曲轴箱空间内实现目标配重，这对于紧凑型发动机的设计尤为重要。
在高性能与赛车发动机领域，发动机常需在超过9000转每分钟的高转速区间运行，对平衡组件的响应性和可靠性要求更高。中钨智造钨合金配重在此场景中用于抵消高转速下的惯性力，降低振动幅值，使发动机运转更为平稳。在四缸赛车发动机中，安装在曲轴上的钨镍铁合金平衡块可以有效抵消二阶往复惯性力，降低振动幅值，使发动机转速突破万转。
在船舶动力领域，大型货轮和游艇的主机通常采用缸径较大的低速或中速柴油机，其曲轴尺寸和重量显著大于汽车发动机。中钨智造钨合金配重在此应用中用于调整曲轴系统的自振频率，避免在常用转速范围内发生扭转共振。
在发电机组领域，大型柴油发电机组的曲轴配重用于平衡旋转惯性力，降低机组运行时的振动水平，保障发电设备的长期稳定输出。对于高速旋转的工业设备，如压缩机和泵组的转子系统，中钨智造钨合金配重块也被用于动平衡设计中，以减少轴承负荷和机械损耗。
从家用车到赛车，从船舶到发电机组，钨合金曲轴配重的应用边界正随着发动机转速的提升和空间效率要求的提高而持续扩展。当传统的钢制配重无法在有限空间内提供足够的平衡质量时，中钨智造钨合金以其高密度和综合性能，为严苛应用环境提供了切实可行的解决方案。
