关于钨的事实之 钨在电子工业中的角色正在发生怎样的变化？

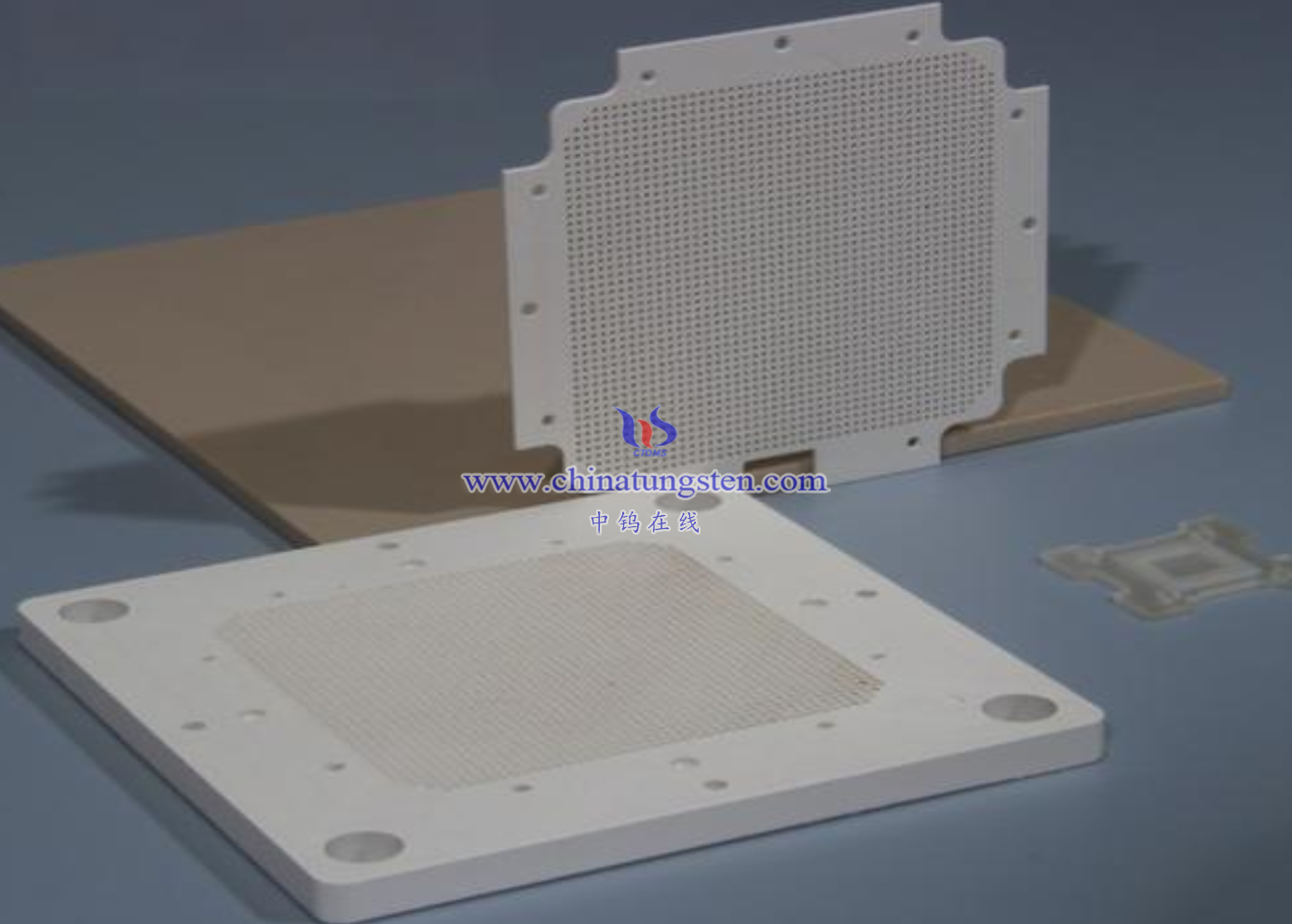

在钨制品应用中，长期以来钨在电子工业中的定位相对单一，主要被视为一种耐高温、耐烧蚀、耐电弧的结构或功能材料，典型应用集中在灯丝、电极和高温支撑件等领域。但随着集成电路制程节点不断向更小尺寸推进，钨在电子工业中的角色正在发生本质性的转变，从被动耐材逐步演变为高度工程化的关键功能材料，其应用深度和技术含量显著提升。在现代半导体制造中，钨已经成为前端制程（FEOL）和中端互连（MOL）中不可或缺的材料之一。尤其在28 nm、14 nm、7 nm乃至更先进制程节点中，钨被广泛用于接触塞（Contact Plug）、通孔填充（Via Fill）、局部互连以及部分栅极结构中。与铜相比，钨具有更低的电迁移速率，在高电流密度条件下表现出更优的可靠性。研究数据显示，在相同线宽和温度条件下，钨互连的电迁移失效时间可比铜提高一个数量级以上，这一点在高功率密度和长寿命芯片中尤为关键。

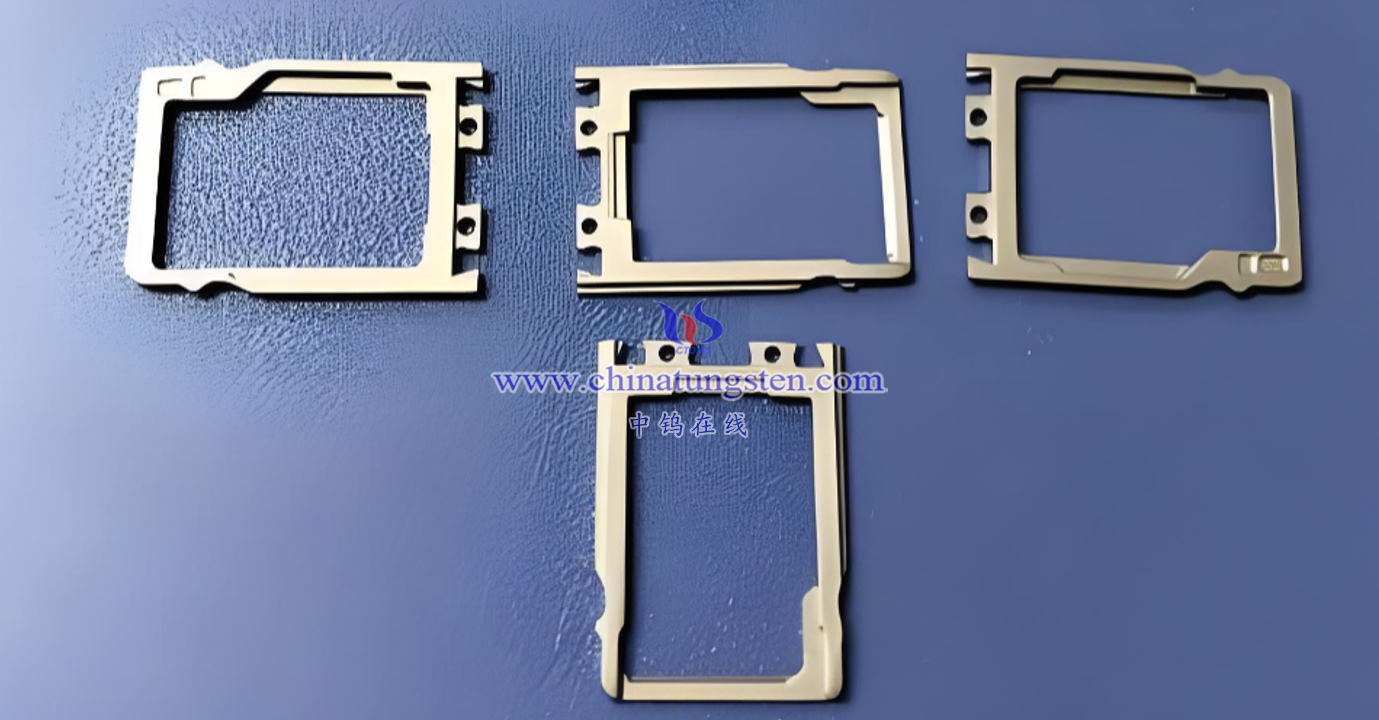

此外，钨在纳米尺度下展现出的界面稳定性，使其成为理想的扩散阻挡与填充材料。随着线宽缩小到10nm量级，传统Ta/TaN阻挡层与铜互连的组合面临界面电阻上升和有效导电截面积下降的问题。相比之下，钨可在无需厚阻挡层的情况下直接填充高深宽比结构，其在硅、硅化物以及低介电常数材料界面上的热稳定性明显优于多数金属。在700–800℃的后续工艺热预算下，钨结构仍能保持良好的形貌和电学一致性，这对先进制程尤为重要。这种角色转变也对钨材料本身提出了前所未有的技术要求。在半导体应用中，钨纯度通常需要达到99.999%（5N）甚至99.9999%（6N）以上，杂质元素如Na、K、Fe、Mo的含量需控制在 ppm甚至ppb级，否则将直接影响漏电流、接触电阻和器件良率。同时，钨前驱体的化学稳定性和反应可控性成为制程核心。目前主流工艺仍以六氟化钨（WF₆）为核心前驱体，其纯度、含氧量和副反应控制直接决定沉积薄膜的致密度与电阻率。先进制程中，沉积钨薄膜的体电阻率通常需控制在10–12μΩ·cm区间，并保持在整片晶圆上的高度一致性。在沉积工艺层面，钨已从早期的简单CVD覆盖，发展到选择性CVD、低温ALD钨以及复合多步沉积工艺。ALD钨可在300℃以下实现亚纳米级厚度控制，特别适合极高深宽比（>40:1）的纳米孔和通孔结构。这一技术路线的成熟，使钨在未来3D NAND、先进逻辑芯片和新型存储器件中的应用空间进一步扩大。

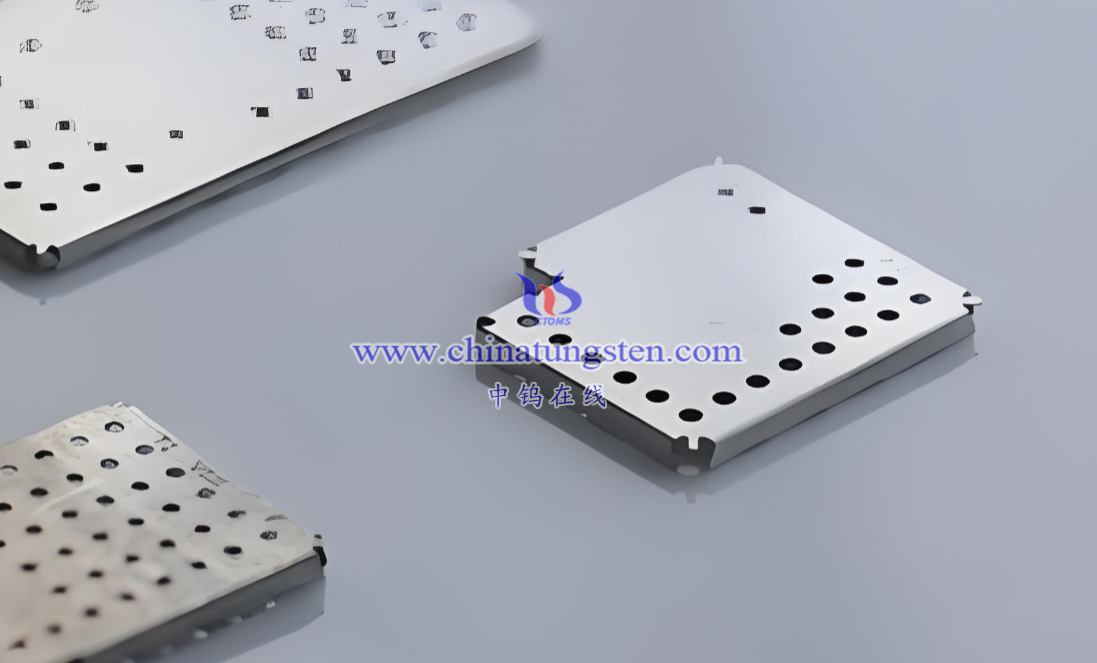

从产业链角度看，这一变化正在反向重塑钨材料产业。电子级钨已不再是简单的金属粉末或冶金制品，而是演化为高度标准化的前驱体化学品、超细或原子级可控材料体系。这不仅提高了钨在单个芯片中的单位价值，也使钨逐步从工业基础金属跃升为半导体关键材料之一。可以说，在制程微缩和器件可靠性要求不断提高的背景下，钨正在电子工业中完成一次从传统材料向战略功能材料的深层转型。
+++++++++++++++++++++++++++++++
